باختصار، يتم بدء تكوين البلازما للرش المستمر عن طريق تطبيق جهد عالٍ داخل غرفة مفرغة مملوءة بغاز عملية، عادةً الأرجون. يقوم هذا الجهد بتسريع الإلكترونات الحرة، التي تتصادم بعد ذلك مع ذرات الغاز وتؤينها. تخلق هذه العملية سحابة ذاتية الاستدامة من الأيونات الموجبة والإلكترونات - أي البلازما - التي توفر الأيونات اللازمة لقصف مادة الهدف.
الوظيفة الأساسية للبلازما هي العمل كوسيط لتوليد وتسريع الأيونات عالية الطاقة. هذه الأيونات هي "القذائف" التي تزيل الذرات ماديًا من مادة الهدف، مما يتيح ترسيب غشاء رقيق.

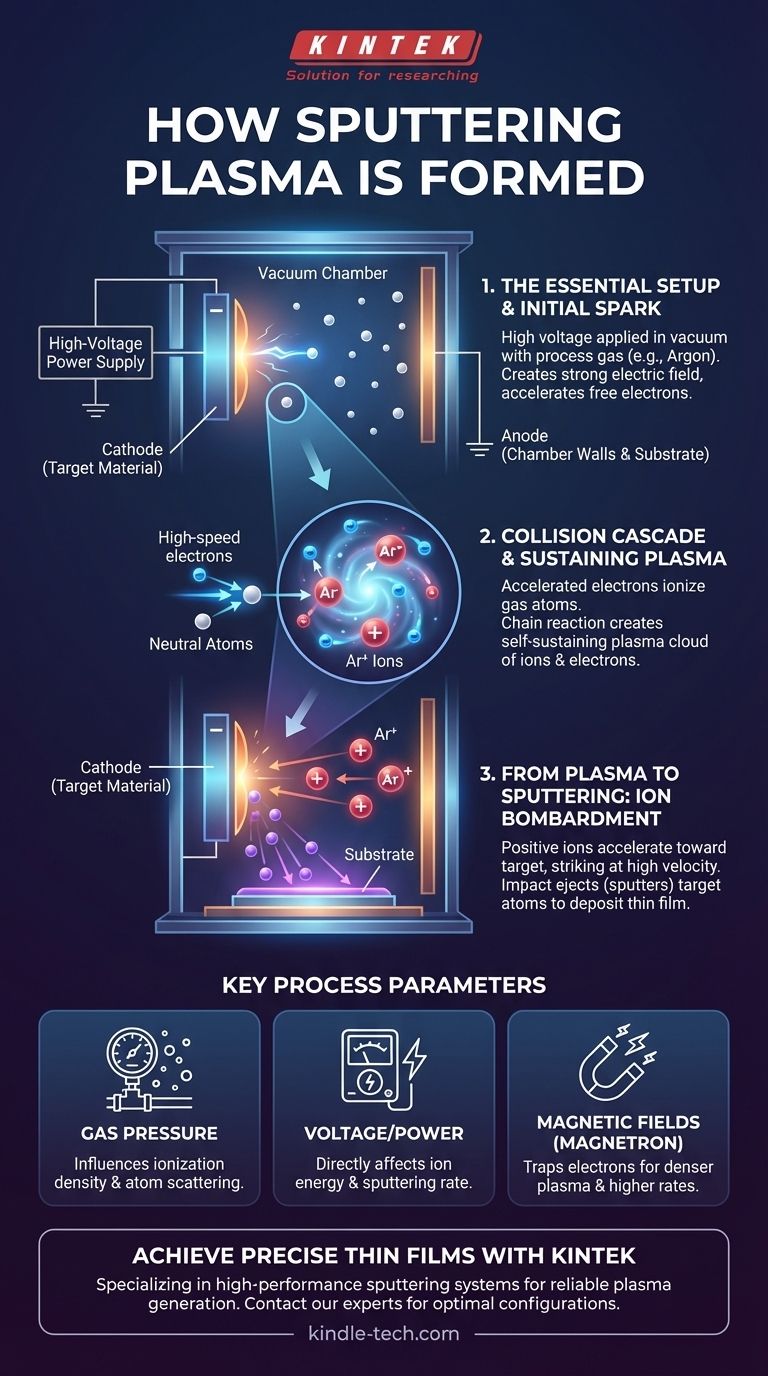

آلية توليد البلازما
الإعداد الأساسي
لإنشاء البلازما، هناك حاجة إلى ثلاثة مكونات: غرفة تفريغ عالية، وكمية صغيرة من غاز عملية خامل (مثل الأرجون)، ومصدر طاقة عالي الجهد.
توضع مادة الهدف على قطب سالب الشحنة يسمى الكاثود. عادةً ما يتم توصيل جدران الغرفة والركيزة (المادة التي يتم تغطيتها) بالتأريض الكهربائي، لتعمل كـ أنود.
الشرارة الأولية
تبدأ العملية عند تطبيق جهد عالٍ بين الكاثود والأنود. يخلق هذا مجالًا كهربائيًا قويًا داخل الغرفة.
يتم تسريع أي إلكترونات حرة موجودة في الغاز فورًا وبقوة بعيدًا عن الكاثود سالب الشحنة.
شلال التصادم
أثناء سفر هذه الإلكترونات عالية السرعة عبر الغرفة، فإنها تصطدم بذرات الأرجون المتعادلة.
إذا كان التصادم نشطًا بما فيه الكفاية، فإنه يطرد إلكترونًا من ذرة الأرجون. يترك هذا وراءه أيون أرجون موجب الشحنة (Ar+) وإلكترونًا حرًا آخر.
الحفاظ على استدامة البلازما
يتم تسريع هذا الإلكترون الجديد أيضًا بواسطة المجال الكهربائي، مما يؤدي إلى مزيد من التصادمات وتكوين المزيد من الأيونات في تفاعل متسلسل.
تؤدي عملية التأين السريعة هذه إلى بلازما ذاتية الاستدامة: حالة متوهجة ونشطة من المادة تحتوي على مزيج من الأيونات الموجبة والإلكترونات وذرات الغاز المتعادلة.
من البلازما إلى الرش المستمر
قصف الأيونات
بينما يتم تسريع الإلكترونات بعيدًا عن الهدف، يتم تسريع أيونات الأرجون الموجبة المتكونة حديثًا نحو الكاثود سالب الشحنة حيث توجد مادة الهدف.
تكتسب هذه الأيونات طاقة حركية كبيرة أثناء سفرها عبر المجال الكهربائي، لتصطدم بسطح الهدف بسرعة عالية.
نقل الزخم وطرد الذرات
يؤدي اصطدام أيون عالي الطاقة إلى تشغيل سلسلة من شلالات التصادم داخل مادة الهدف، على غرار كسر في لعبة البلياردو.
إذا تجاوزت الطاقة المنقولة إلى ذرة سطحية طاقة ارتباطها، يتم طرد تلك الذرة ماديًا، أو "رشها"، من الهدف. تسافر هذه الذرات المطرودة بعد ذلك عبر غرفة التفريغ وتترسب على الركيزة، لتشكل غشاءً رقيقًا.
فهم معلمات العملية الرئيسية
ضغط الغاز ومعدل التدفق
يحدد ضغط غاز العملية كثافة الذرات المتاحة للتأين. يمكن أن يزيد الضغط الأعلى من كفاءة التأين ولكنه قد يشتت أيضًا الذرات المرشوشة قبل وصولها إلى الركيزة.
مصدر الطاقة والجهد
يؤثر الجهد المطبق بشكل مباشر على طاقة الأيونات القصفية. يؤدي الجهد الأعلى إلى تصادمات أكثر نشاطًا ويزيد عادةً من معدل الرش المستمر.
المجالات المغناطيسية (الرش المغنطروني)
في تقنية شائعة تسمى الرش المغنطروني، يتم استخدام مجال مغناطيسي لحبس الإلكترونات بالقرب من سطح الهدف. يزيد هذا بشكل كبير من احتمالية تصادم الإلكترونات بالذرات، مما يؤدي إلى بلازما أكثر كثافة عند ضغوط غاز أقل ومعدل ترسيب أعلى بكثير.
الأخطاء الشائعة التي يجب تجنبها
عدم استقرار البلازما
قد يؤدي التشغيل عند ضغوط منخفضة جدًا إلى صعوبة الحفاظ على استدامة البلازما، مما يؤدي إلى تقوس أو فشل العملية. في المقابل، قد يقل الضغط المرتفع بشكل مفرط من المسار الحر المتوسط، مما يعيق عملية الرش المستمر.
تلف الهدف والركيزة
قد تؤدي طاقة الأيونات العالية بشكل مفرط إلى رش الهدف فحسب، بل قد تسبب أيضًا تلفًا للركيزة أو زرع أيونات الأرجون في الغشاء النامي، مما يؤثر على خصائصه. تتطلب العملية توازنًا دقيقًا للطاقة لتكون فعالة دون أن تكون مدمرة.
اتخاذ الخيار الصحيح لهدفك
يتطلب تحقيق خصائص الفيلم المطلوبة تحكمًا دقيقًا في ظروف البلازما.
- إذا كان تركيزك الأساسي هو معدل ترسيب عالٍ: استخدم إعدادًا مغنطرونيًا وقم بزيادة الطاقة المطبقة لإنشاء بلازما أكثر كثافة وكفاءة.
- إذا كان تركيزك الأساسي هو تجانس الفيلم: قم بتحسين ضغط الغاز والمسافة بين الهدف والركيزة للتحكم في كيفية تشتت الذرات المرشوشة.
- إذا كان تركيزك الأساسي هو كيمياء الفيلم الحساسة: تحكم بعناية في الجهد وفكر في استخدام مصدر طاقة نابض لإدارة طاقة الأيونات وتقليل الضرر الذي يلحق بالركيزة.
في نهاية المطاف، يبدأ إتقان عملية الرش المستمر بفهم أساسي لكيفية توليد البلازما والتحكم فيها.
جدول ملخص:
| المعلمة الرئيسية | التأثير على البلازما وعملية الرش المستمر |
|---|---|
| ضغط الغاز | يزيد الضغط الأعلى من التأين ولكنه قد يشتت الذرات المرشوشة. |
| الجهد/الطاقة | يزيد الجهد الأعلى من طاقة الأيونات ومعدل الرش المستمر. |
| المجال المغناطيسي (المغنطرون) | يحبس الإلكترونات، مما يخلق بلازما أكثر كثافة لمعدلات ترسيب أعلى. |
