كيف يتم تطبيق طلاء PVD؟ دليل خطوة بخطوة لعملية الترسيب الفراغي

تطبيق طلاء PVD هو عملية صناعية شاملة تخضع فيها القطعة لتنظيف وتحضير صارم قبل وضعها في غرفة تفريغ. داخل الغرفة، يتم تبخير مادة طلاء صلبة، وأحيانًا تتفاعل مع غازات معينة لتحقيق الخصائص المطلوبة، ثم تترسب ذرة بذرة على سطح القطعة لتشكيل طبقة رقيقة ومتينة ومترابطة بإحكام.

نجاح طلاء PVD لا يتحدد بالآلة نفسها بقدر ما يتحدد بالتحضير الدقيق الذي يسبقها. العملية هي سير عمل شمولي حيث نظافة السطح وتحضير القطعة لهما أهمية قصوى لتحقيق تشطيب عالي الجودة وملتصق.

سير عمل PVD الشامل

تطبيق طلاء PVD ليس إجراءً واحدًا بل تسلسلًا من المراحل المتحكم بها بعناية. كل خطوة تبني على سابقتها، وأي فشل في أي مرحلة يمكن أن يعرض النتيجة النهائية للخطر.

المرحلة 1: التحضير الدقيق للسطح

هذه هي المرحلة الأكثر أهمية لضمان التصاق الطلاء بشكل صحيح. الهدف هو إنشاء سطح نظيف تمامًا ونشط.

يجب إزالة أي ملوثات، مثل الزيوت أو الشحوم أو الأكاسيد أو بقايا خطوات التصنيع السابقة (مثل إعادة صب EDM)، بالكامل.

تشمل تقنيات التحضير الشائعة التلميع، والتنظيف بالاهتزاز، والحفر بالحمض، والسفع الكاشط بالرمل أو الخرز الزجاجي. تعتمد الطريقة المختارة على المادة الأساسية والتشطيب السطحي النهائي المطلوب.

المرحلة 2: التثبيت والتحميل

لا يتم وضع القطع ببساطة في غرفة الطلاء؛ بل يتم تركيبها على تجهيزات متخصصة.

هذا التثبيت حاسم لأن PVD هي عملية خط الرؤية. يجب توجيه الأسطح بشكل استراتيجي لمواجهة مصدر البخار لتلقي طلاء موحد.

قبل إغلاق الغرفة، يتم إجراء فحص بصري نهائي للتأكد من نظافة الأجزاء ووضعها بشكل صحيح.

المرحلة 3: دورة الترسيب الفراغي

هذا هو جوهر عملية PVD، ويحدث بالكامل داخل غرفة تفريغ عالية. بيئة التفريغ ضرورية لمنع مادة الطلاء المتبخرة من التفاعل مع الهواء. تتضمن هذه المرحلة ثلاثة إجراءات رئيسية.

التبخير

يتم تحويل مادة الطلاء الصلبة، المعروفة باسم "الهدف"، إلى بخار. يتم تحقيق ذلك باستخدام طرق عالية الطاقة مثل القوس الكاثودي (إنشاء قوس بلازما يبخر الهدف)، أو التسخين بشعاع الإلكترون، أو القصف الأيوني (الرش).

التفاعل (اختياري)

بالنسبة للعديد من الطلاءات المتقدمة، يتم إدخال غاز تفاعلي مثل النيتروجين أو الأكسجين أو الميثان إلى الغرفة. يتفاعل هذا الغاز مع بخار المعدن لتشكيل مركب سيراميكي أو معدني-سيراميكي جديد على سطح القطعة.

تحدد هذه الخطوة الخصائص الرئيسية مثل اللون (على سبيل المثال، نيتريد التيتانيوم ذهبي، نيتريد الزركونيوم بلون النحاس) والصلابة.

الترسيب

تنتقل المادة المتبخرة عبر غرفة التفريغ وتتكثف على أسطح الأجزاء الأكثر برودة.

يحدث هذا الترسيب ذرة بذرة، مما يبني طبقة رقيقة جدًا (عادة بضعة ميكرونات)، وكثيفة للغاية، ومترابطة جيدًا، ويكاد يكون من المستحيل إزالتها بالاستخدام العادي.

المرحلة 4: التبريد ومراقبة الجودة

بعد اكتمال دورة الترسيب، يجب أن تبرد الأجزاء قبل إزالتها من الغرفة.

بمجرد تفريغها، تخضع الأجزاء لمراقبة الجودة النهائية. يشمل ذلك الفحص البصري للعيوب التجميلية، وغالبًا قياس السماكة باستخدام تقنيات مثل فلورة الأشعة السينية (XRF) لضمان مطابقة الطلاء للمواصفات.

فهم المقايضات الحرجة

بينما عملية PVD قوية، إلا أنها تحتوي على قيود محددة يجب فهمها لضمان نتيجة ناجحة. سوء فهم هذه القيود هو مصدر شائع لفشل الطلاء.

قيود "خط الرؤية"

تنتقل مادة الطلاء في خط مستقيم من المصدر إلى القطعة. أي سطح مخفي أو مظلل، مثل الجزء الداخلي من ثقب عميق وضيق، سيتلقى القليل جدًا من الطلاء أو لا يتلقى أي طلاء. يجب أن يأخذ تصميم القطعة والتثبيت في الاعتبار ذلك.

الحاجة المطلقة للنظافة

لا يوجد بديل لسطح نظيف تمامًا. حتى طبقة مجهرية من الزيت من بصمة إصبع يمكن أن تمنع الطلاء من الالتصاق، مما يؤدي إلى التقشر أو ضعف الأداء. مرحلة المعالجة المسبقة غير قابلة للتفاوض.

تحدي الهواء والرطوبة المحبوسة

يمكن للأجزاء المعقدة ذات الثقوب الملولبة المحكمة الإغلاق أو اللحامات المتداخلة أن تحبس كميات صغيرة من الهواء أو الرطوبة. عندما يتم وضع الغرفة تحت التفريغ، يمكن لهذا الغاز المحبوس أن يهرب ويعطل عملية الطلاء، مما يسبب عيبًا. يجب تصميم الأجزاء للقضاء على مثل هذه الميزات حيثما أمكن.

دور الركيزة في المتانة

طلاء PVD هو غلاف رقيق جدًا وصلب. بينما يوفر مقاومة ممتازة للتآكل، فإن متانته الكلية تعتمد على صلابة المادة الأساسية. تطبيق طلاء صلب على ركيزة ناعمة يمكن أن يؤدي إلى التصدع أو التلف إذا تشوهت القطعة تحت الحمل.

اتخاذ القرار الصحيح لهدفك

لتحديد ما إذا كانت PVD هي العملية الصحيحة لتطبيقك، ضع في اعتبارك هدفك الأساسي.

• إذا كان تركيزك الأساسي هو مقاومة التآكل الشديدة: تأكد من أن هندسة القطعة تسمح بتطبيق خط الرؤية وأن المادة الأساسية صلبة بما يكفي لدعم الطبقة الرقيقة تحت الضغط التشغيلي.
• إذا كان تركيزك الأساسي هو تشطيب زخرفي عالي الجودة: سيكون استثمارك الأكثر أهمية في تحضير السطح. سيكرر طلاء PVD تمامًا نسيج السطح الأساسي، مما يعني أن القطعة المصقولة ستؤدي إلى طلاء مصقول.
• إذا كانت قطعتك تحتوي على قنوات داخلية معقدة أو ثقوب عمياء: يجب أن تدرك أن PVD القياسية لن تغطي هذه المناطق بفعالية، ويجب إما تصميم تجهيزات خاصة للدوران أو النظر في تقنيات بديلة مثل الترسيب الكيميائي للبخار (CVD).

في النهاية، تطبيق PVD الناجح هو نتيجة للتصميم للعملية بأكملها، وليس فقط للقطعة النهائية.

جدول ملخص:

المرحلة	العملية الرئيسية	الغرض
1. التحضير	التلميع، السفع، التنظيف الكيميائي	ينشئ سطحًا نظيفًا تمامًا ونشطًا لالتصاق مثالي.
2. التثبيت	التركيب الاستراتيجي على الرفوف	يضمن طلاءً موحدًا من خلال مراعاة طبيعة PVD التي تعتمد على خط الرؤية.
3. الترسيب	التبخير، التفاعل (اختياري)، التكثيف ذرة بذرة	يبني طبقة رقيقة وكثيفة ومترابطة بإحكام على سطح القطعة.
4. مراقبة الجودة	الفحص البصري، قياس السماكة (XRF)	يتحقق من أن الطلاء يطابق المواصفات للأداء والمظهر.

هل أنت مستعد لتعزيز مكوناتك بطلاء PVD عالي الأداء؟

في KINTEK، نحن متخصصون في معدات المختبرات الدقيقة والمواد الاستهلاكية لتطبيقات معالجة الأسطح. تضمن خبرتنا حصول أجزائك على التحضير الدقيق والترسيب المتحكم به الضروري للحصول على تشطيب خالٍ من العيوب ومتين.

نحن نساعد عملاءنا في المختبرات والتصنيع على تحقيق ما يلي:

• مقاومة تآكل فائقة: إطالة عمر أدوات القطع والقوالب والمكونات الحيوية.
• تميز زخرفي: إنشاء تشطيبات نابضة بالحياة ومقاومة للتآكل للسلع الاستهلاكية والأجهزة الطبية.
• أداء تقني: تطبيق طلاءات ذات خصائص محددة مثل الاحتكاك المنخفض أو الخمول الكيميائي.

دعنا نناقش كيف يمكن لطلاء PVD أن يحل تحديك المحدد. اتصل بخبرائنا اليوم للحصول على استشارة.

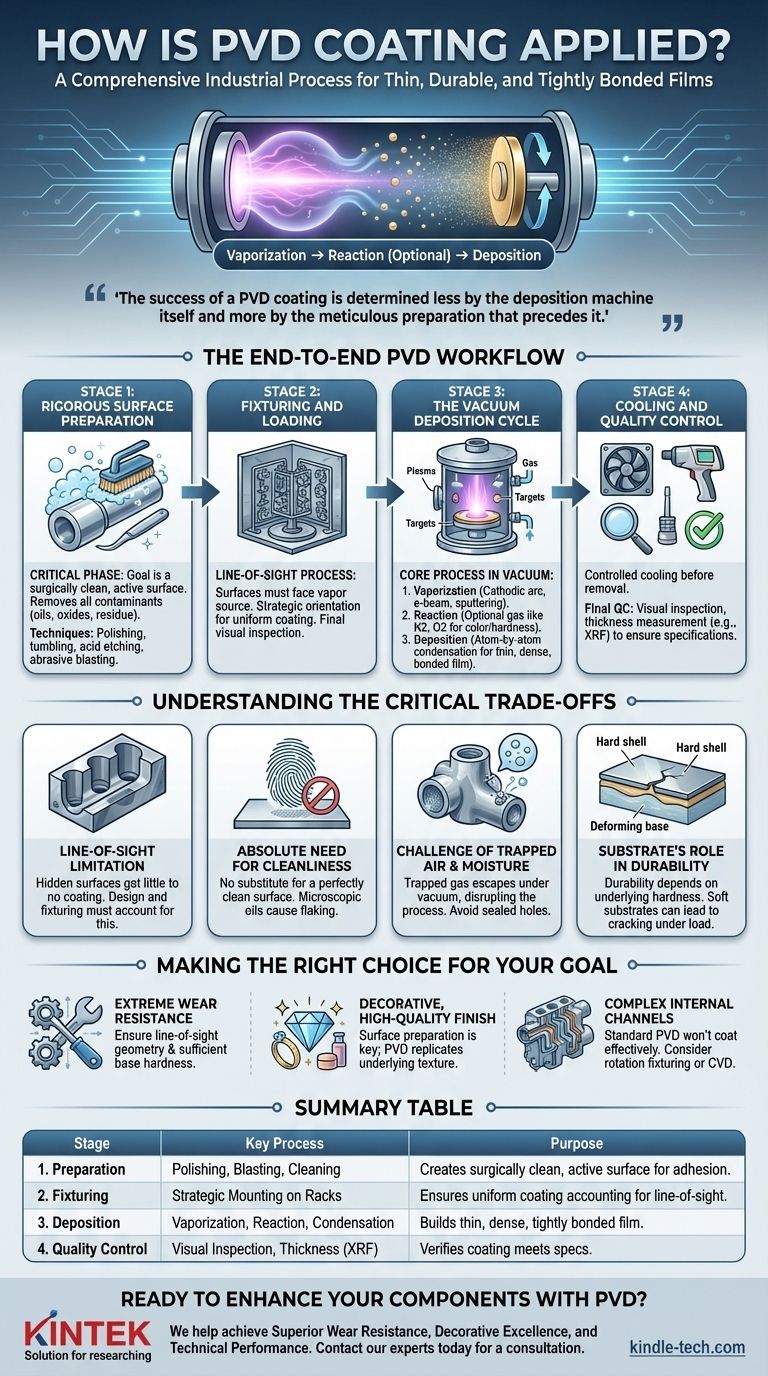

دليل مرئي
