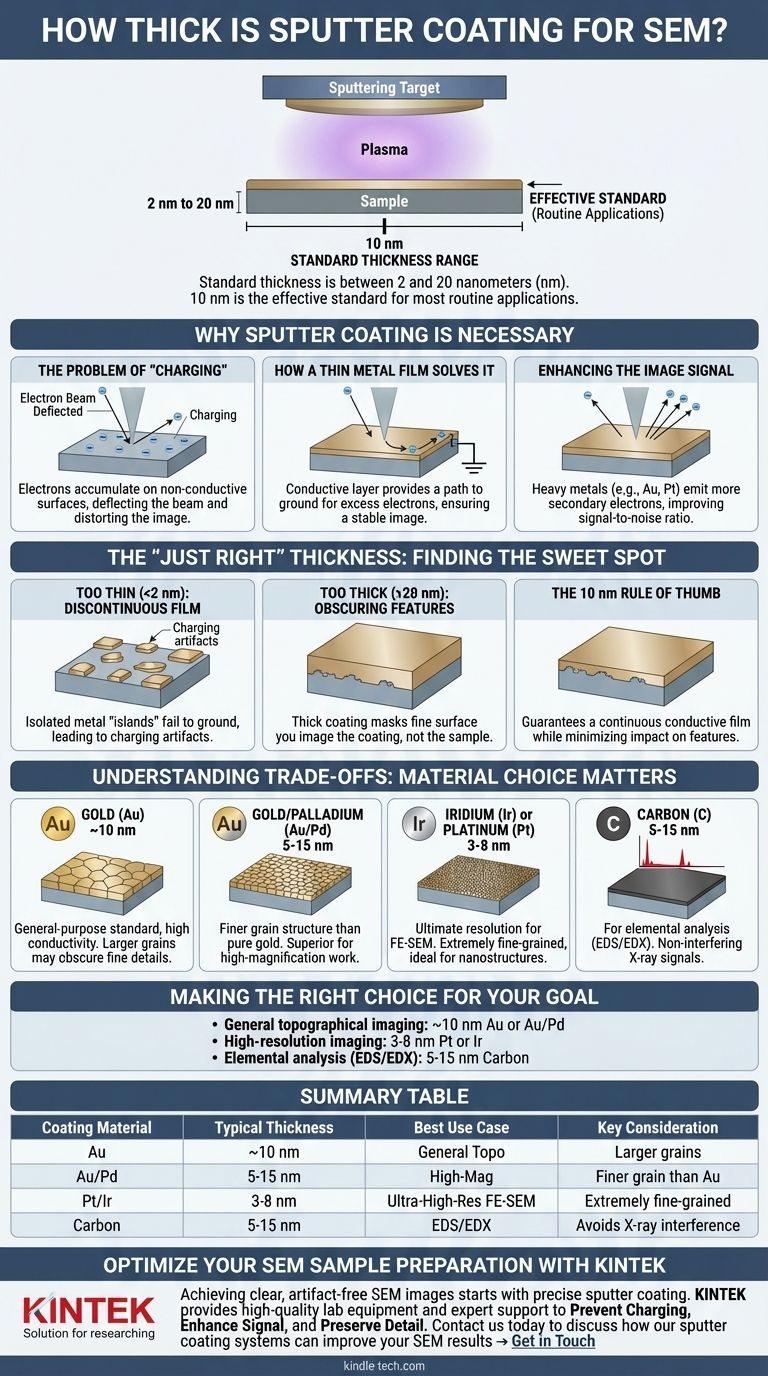

في المجهر الإلكتروني الماسح (SEM)، يتراوح السمك القياسي للطلاء بالرش بين 2 و 20 نانومتر (نانومتر). بالنسبة لمعظم التطبيقات الروتينية، يعتبر طلاء بسماكة 10 نانومتر هو المعيار الفعال. يتم تطبيق هذه الطبقة الموصلة للكهرباء والرقيقة للغاية على العينات غير الموصلة لمنع تشوهات التصوير وتحسين جودة الصورة بشكل كبير.
إن سماكة الطلاء بالرش المثلى هي عملية توازن. هدفك هو تطبيق ما يكفي فقط من المادة الموصلة - عادةً 2-20 نانومتر - لمنع شحن الإلكترونات دون حجب تفاصيل السطح الدقيقة التي تنوي تصويرها.
لماذا يعد الطلاء بالرش ضروريًا
لفهم أهمية سماكة الطلاء، يجب علينا أولاً فهم المشكلة الأساسية التي يحلها: الشحن الكهربائي.
مشكلة "الشحن"
يعمل المجهر الإلكتروني الماسح عن طريق مسح شعاع عالي الطاقة من الإلكترونات عبر العينة. عندما يضرب هذا الشعاع مادة غير موصلة، تتراكم الإلكترونات على السطح لأنه لا يوجد مسار لها إلى الأرض.
هذا التراكم للشحنة السالبة، المعروف باسم الشحن، يخلق مجالًا ثابتًا موضعيًا يقوم بحرف شعاع الإلكترون الوارد. والنتيجة هي صورة مشوهة وغير مستقرة مع بقع ساطعة وخطوط وفقدان كامل للتفاصيل.
كيف يحلها غشاء معدني رقيق
تشكل طبقة مطلية بالرش من معدن موصل مسارًا لهذه الإلكترونات الزائدة لتبديدها. يكون الطلاء متصلاً كهربائيًا بمنصة المجهر الإلكتروني الماسح المعدنية، والتي تكون مؤرضة.
هذا المسار الموصل المستمر يعادل بفعالية سطح العينة، مما يسمح لشعاع الإلكترون بالمسح دون انحراف وإنتاج صورة مستقرة وواضحة.
تعزيز إشارة الصورة
بالإضافة إلى منع الشحن، يعمل الطلاء على تحسين الصورة نفسها. المعادن الثقيلة مثل الذهب والبلاتين هي باعثات ممتازة للإلكترونات الثانوية - وهي الإشارة الأساسية المستخدمة لإنشاء صور طبوغرافية في المجهر الإلكتروني الماسح.
من خلال طلاء باعث ضعيف بمادة ذات إنتاجية عالية، فإنك تزيد بشكل كبير من الإشارة المكتشفة، مما يؤدي إلى صورة أنظف مع نسبة إشارة إلى ضوضاء أفضل بكثير.
السماكة "المناسبة تمامًا": إيجاد النقطة المثلى
نطاق 2-20 نانومتر ليس عشوائيًا. إنه يمثل نافذة حرجة بين الطلاء غير الفعال والطلاء الذي يحجب عينتك.
رقيق جدًا (<2 نانومتر): فيلم متقطع
إذا كان الطلاء رقيقًا جدًا، فقد يشكل المعدن المترسب "جزرًا" معزولة بدلاً من فيلم مستمر وموحد.
هذه الفجوات في التغطية تفشل في توفير مسار كامل إلى الأرض. قد يستمر الشحن في الحدوث في المناطق غير المطلية، مما يؤدي إلى استمرار تشوهات الصورة.
سميك جدًا (>20 نانومتر): حجب التفاصيل
مع زيادة سماكة الطلاء، يبدأ في إخفاء الطوبوغرافيا السطحية الحقيقية للعينة. التفاصيل الدقيقة التي تريد ملاحظتها مدفونة تحت طبقة من المعدن.
في هذه المرحلة، لم تعد تقوم بتصوير عينتك؛ أنت تقوم بتصوير الطلاء نفسه. هذا يبطل تمامًا أي تحليل لنسيج السطح أو البنية النانوية.
قاعدة الإبهام 10 نانومتر
يعتبر طلاء 10 نانومتر نقطة انطلاق شائعة لأنه سميك بما يكفي لضمان فيلم موصل مستمر على معظم الأسطح بينما يكون رقيقًا بما يكفي لتقليل تأثيره على جميع التفاصيل الدقيقة باستثناء أدقها.
فهم المفاضلات: اختيار المادة مهم
تعتمد السماكة المثلى أيضًا على المادة التي تختارها، والتي يحددها هدفك التحليلي.
الذهب (Au): المعيار للأغراض العامة
الذهب شائع بسبب موصليته العالية وكفاءته. ومع ذلك، يمكن أن يشكل بلورات كبيرة نسبيًا أثناء عملية الطلاء، مما قد يحجب التفاصيل في التكبيرات العالية جدًا.
الذهب/البلاديوم (Au/Pd): هيكل حبيبي أدق
ينتج سبيكة من الذهب والبلاديوم هيكلًا حبيبيًا أدق بكثير من الذهب الخالص. وهذا يجعله خيارًا أفضل للأعمال ذات التكبير العالي حيث تكون التفاصيل على مقياس النانومتر حاسمة.
الإيريديوم (Ir) أو البلاتين (Pt): للحصول على أعلى دقة
للتصوير عالي الدقة جدًا باستخدام مجهر إلكتروني ماسح باعث للمجال (FE-SEM)، تُستخدم مواد مثل الإيريديوم. إنها تنتج طلاءً موحدًا وناعم الحبيبات للغاية ومثاليًا لمراقبة أصغر الهياكل النانوية، مما يبرر تكلفتها الأعلى.
الكربون (C): للتحليل العنصري (EDS/EDX)
إذا كان هدفك هو تحديد التركيب العنصري لعينتك باستخدام مطيافية الأشعة السينية المشتتة للطاقة (EDS أو EDX)، فيجب عليك تجنب الطلاءات المعدنية. ستتداخل إشارات الأشعة السينية من الطلاء المعدني مع الإشارات القادمة من عينتك.
الكربون هو الخيار المفضل لـ EDS لأنه عنصر ذو عدد ذري منخفض. ذروة الأشعة السينية المميزة له منخفضة الطاقة جدًا ولا تتعارض مع اكتشاف العناصر الأخرى. طلاء الكربون أقل موصلية من المعدن ولكنه يوفر تبديد الشحنة اللازم للتحليل.
اتخاذ الخيار الصحيح لهدفك
يجب أن تتماشى استراتيجية الطلاء الخاصة بك مباشرة مع هدف التصوير أو التحليل الخاص بك.
- إذا كان تركيزك الأساسي هو التصوير الطبوغرافي العام: ابدأ بطلاء من الذهب (Au) أو الذهب/البلاديوم (Au/Pd) بسماكة 10 نانومتر، وهو الإعداد الأكثر موثوقية للعمل الروتيني.
- إذا كان تركيزك الأساسي هو التصوير عالي الدقة للهياكل النانوية الدقيقة: استخدم طلاءًا أرق (3-8 نانومتر) من مادة ناعمة الحبيبات مثل البلاتين (Pt) أو الإيريديوم (Ir) لتقليل حجب الميزات.
- إذا كان تركيزك الأساسي هو التحليل العنصري (EDS/EDX): استخدم طلاء كربون بدلاً من المعدن لتجنب تداخل قمم الأشعة السينية، وحافظ عليه رقيقًا قدر الإمكان (5-15 نانومتر) لضمان الموصلية دون امتصاص الأشعة السينية للعين.
في نهاية المطاف، يعد اختيار سماكة الطلاء والمادة الصحيحة خطوة حاسمة في إعداد العينة تحدد بشكل مباشر جودة ودقة نتائج المجهر الإلكتروني الماسح لديك.
جدول الملخص:
| مادة الطلاء | السماكة النموذجية | أفضل حالة استخدام | الاعتبار الرئيسي |
|---|---|---|---|
| الذهب (Au) | ~10 نانومتر | التصوير الطبوغرافي العام | قد يحتوي على حبيبات أكبر، يمكن أن يحجب التفاصيل الدقيقة |
| الذهب/البلاديوم (Au/Pd) | 5-15 نانومتر | التصوير عالي التكبير | هيكل حبيبي أدق من الذهب الخالص |
| البلاتين (Pt) / الإيريديوم (Ir) | 3-8 نانومتر | التصوير عالي الدقة للغاية باستخدام FE-SEM | ناعم الحبيبات للغاية، مثالي للهياكل النانوية |
| الكربون (C) | 5-15 نانومتر | التحليل العنصري (EDS/EDX) | يتجنب تداخل الأشعة السينية، أقل موصلية |
