في الأساس، يتم تحضير الغشاء الرقيق عن طريق تسخين مادة المصدر داخل غرفة تفريغ عالية حتى تتبخر. ثم ينتقل هذا البخار ويتكثف على سطح أبرد، يسمى الركيزة، مما يؤدي إلى تكوين طبقة رقيقة وموحدة ذرة بذرة.
المبدأ الأساسي للتبخير الحراري هو انتقال طور متحكم فيه: يتم تحويل مادة صلبة إلى غاز ثم مرة أخرى إلى مادة صلبة على سطح جديد. يعد التفريغ العالي العنصر الحاسم الذي يضمن انتقال المادة من المصدر إلى الركيزة دون تلوث أو تداخل.
تشريح نظام التبخير الحراري
لفهم العملية، يجب أولاً فهم مكوناتها الأساسية. يلعب كل جزء دورًا حاسمًا في التحكم في جودة وخصائص الفيلم النهائي.

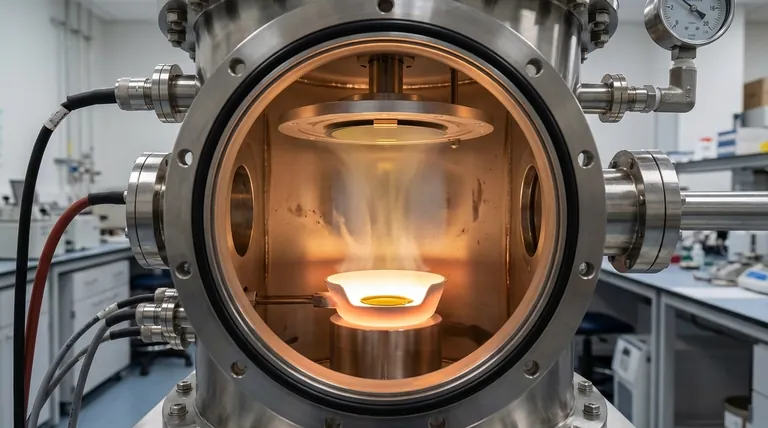

حجرة التفريغ
تتم العملية برمتها داخل غرفة محكمة الإغلاق، وعادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ. الغرض منها هو إنشاء بيئة تفريغ عالية، وهو أمر ضروري لسببين: النقاء والنقل. فهي تزيل غازات الغلاف الجوي التي يمكن أن تتفاعل مع الفيلم وتلوثه، وتسمح للذرات المتبخرة بالسفر مباشرة إلى الركيزة دون الاصطدام بجزيئات أخرى.
مصدر التبخير
هذا هو قلب النظام، المسؤول عن حمل المادة وتسخينها. عادة ما يكون المصدر "قاربًا" أو "بوتقة" مصنوعة من مادة مقاومة للحرارة ذات درجة انصهار عالية جدًا، مثل التنغستن أو الموليبدينوم.
يتم التسخين بإحدى طريقتين أساسيتين:
- التسخين المقاوم: يتم تمرير تيار كهربائي كبير عبر القارب نفسه، مما يتسبب في تسخينه مثل الفتيل في المصباح الكهربائي، والذي بدوره يذيب أو يسامي مادة المصدر الموجودة بداخله.
- الحزمة الإلكترونية (E-Beam): يتم إطلاق حزمة عالية الطاقة من الإلكترونات على مادة المصدر، مما ينقل طاقة هائلة إلى بقعة محلية جدًا ويؤدي إلى تبخرها.
مادة المصدر (المُتَبَخِّر)
هذه هي المادة الخام التي تنوي ترسيبها، مثل الألومنيوم أو الذهب أو مركب عضوي. يتم وضعها داخل البوتقة أو القارب قبل بدء العملية.
الركيزة والحامل
الركيزة هي السطح الذي ينمو عليه الغشاء الرقيق (على سبيل المثال، رقاقة سيليكون، شريحة زجاجية، أو بوليمر). يتم وضعها فوق مصدر التبخير على حامل مخصص. يمكن غالبًا تدوير هذا الحامل لضمان ترسب الفيلم بالتساوي عبر السطح بأكمله، وقد يتم تسخينه أيضًا لتحسين التصاق الفيلم وبنيته البلورية.
العملية خطوة بخطوة للترسيب
يتبع إنشاء غشاء رقيق عن طريق التبخير الحراري تسلسلًا دقيقًا من أربع مراحل.
الخطوة 1: الضخ للوصول إلى التفريغ العالي
أولاً، يتم إغلاق الغرفة وتُستخدم المضخات لإزالة الهواء، مما يقلل الضغط الداخلي إلى تفريغ عالٍ. يؤدي هذا إلى زيادة متوسط المسار الحر - وهو متوسط المسافة التي يمكن أن تقطعها الذرة قبل أن تصطدم بذرة أخرى - مما يضمن مسار رؤية مباشر من المصدر إلى الركيزة.
الخطوة 2: التسخين والتبخير
بمجرد الوصول إلى التفريغ المستهدف، يتم تنشيط نظام التسخين. يتم تسخين مادة المصدر حتى يصبح ضغط بخارها كبيرًا، مما يتسبب في تبخرها (للسوائل) أو تساميها (للمواد الصلبة). يبدأ سحابة من البخار في ملء المنطقة المحيطة بالمصدر.
الخطوة 3: نقل البخار
بسبب التفريغ العالي، تنتقل الذرات أو الجزيئات المتبخرة بشكل مستقيم من المصدر. هذه خاصية حاسمة تُعرف باسم ترسيب خط الرؤية.
الخطوة 4: التكثيف ونمو الفيلم
عندما تصطدم الذرات البخارية النشطة بالركيزة الأكثر برودة نسبيًا، فإنها تفقد طاقتها، وتتكثف مرة أخرى إلى حالة صلبة، وتلتصق بالسطح. بمرور الوقت، تتراكم ملايين هذه الذرات، وتنمو طبقة فوق طبقة لتشكيل الغشاء الرقيق المطلوب.
فهم المفاضلات
على الرغم من قوته، فإن التبخير الحراري ليس حلاً شاملاً. يعد فهم مزاياه وقيوده أمرًا أساسيًا لاستخدامه بفعالية.
الميزة الرئيسية: البساطة والنقاء
يعد التبخير الحراري شكلاً بسيطًا نسبيًا وفعالًا من حيث التكلفة للترسيب الفيزيائي للبخار (PVD). نظرًا لأنه يعمل في تفريغ عالٍ ولا يستخدم غازات المعالجة، يمكنه إنتاج أغشية عالية النقاء، وهو أمر بالغ الأهمية لتطبيقات مثل شاشات OLED والترانزستورات ذات الأغشية الرقيقة.
القيد الرئيسي: قيود المواد
تعمل هذه الطريقة بشكل أفضل مع المواد ذات نقاط الانصهار أو التسامي المنخفضة نسبيًا. إنها ليست مناسبة لترسيب المعادن المقاومة للحرارة ذات نقاط الانصهار العالية جدًا أو السبائك المعقدة، حيث قد تتبخر العناصر المختلفة في السبيكة بمعدلات مختلفة، مما يغير التركيب النهائي للفيلم.
القيد الرئيسي: تغطية الخطوة الضعيفة
طبيعة الترسيب القائمة على خط الرؤية تعني أنه لا يمكنه تغطية الأسطح ذات الطوبوغرافيا المعقدة ثلاثية الأبعاد بشكل موحد. المناطق التي لا تكون في خط الرؤية المباشر للمصدر ستتلقى القليل أو لا شيء من الطلاء، وهو تأثير يُعرف باسم "التظليل".
اتخاذ الخيار الصحيح لهدفك
يعتمد اختيار تقنية الترسيب الصحيحة كليًا على مادتك وخصائص الفيلم المرغوبة.
- إذا كان تركيزك الأساسي هو البساطة وأغشية المعادن عالية النقاء: يعد التبخير الحراري خيارًا ممتازًا وشائع الاستخدام لترسيب مواد مثل الألومنيوم أو الكروم أو الذهب على ركائز مسطحة.
- إذا كان تركيزك الأساسي هو ترسيب السبائك المعقدة أو المواد عالية الحرارة: يجب أن تفكر في تقنيات بديلة مثل التبخير بالحزمة الإلكترونية أو الرش، والتي توفر تحكمًا أفضل في التركيب والطاقة.
- إذا كان تركيزك الأساسي هو تغطية الأسطح المعقدة غير المسطحة: يعد قيد خط الرؤية أمرًا بالغ الأهمية. ستوفر التقنيات مثل الرش أو الترسيب بطبقة ذرية (ALD) توحيدًا وتغطية أفضل بكثير.
من خلال فهم هذه المبادئ الأساسية، يمكنك الاستفادة بفعالية من التبخير الحراري لإنشاء أغشية رقيقة عالية الجودة ومصممة خصيصًا لتطبيقك المحدد.
جدول ملخص:
| المكون الرئيسي | الوظيفة | المواد الشائعة |
|---|---|---|
| حجرة التفريغ | تخلق بيئة تفريغ عالية للنقاء والنقل | الفولاذ المقاوم للصدأ |
| مصدر التبخير | يسخن مادة المصدر ويبخرها | التنغستن، الموليبدينوم (قوارب/أوعية) |
| مادة المصدر (المُتَبَخِّر) | المادة الخام التي سيتم ترسيبها كفيلم | الألومنيوم، الذهب، الكروم |
| الركيزة والحامل | سطح لنمو الفيلم؛ يمكن تدويره/تسخينه | رقائق السيليكون، الشرائح الزجاجية |
