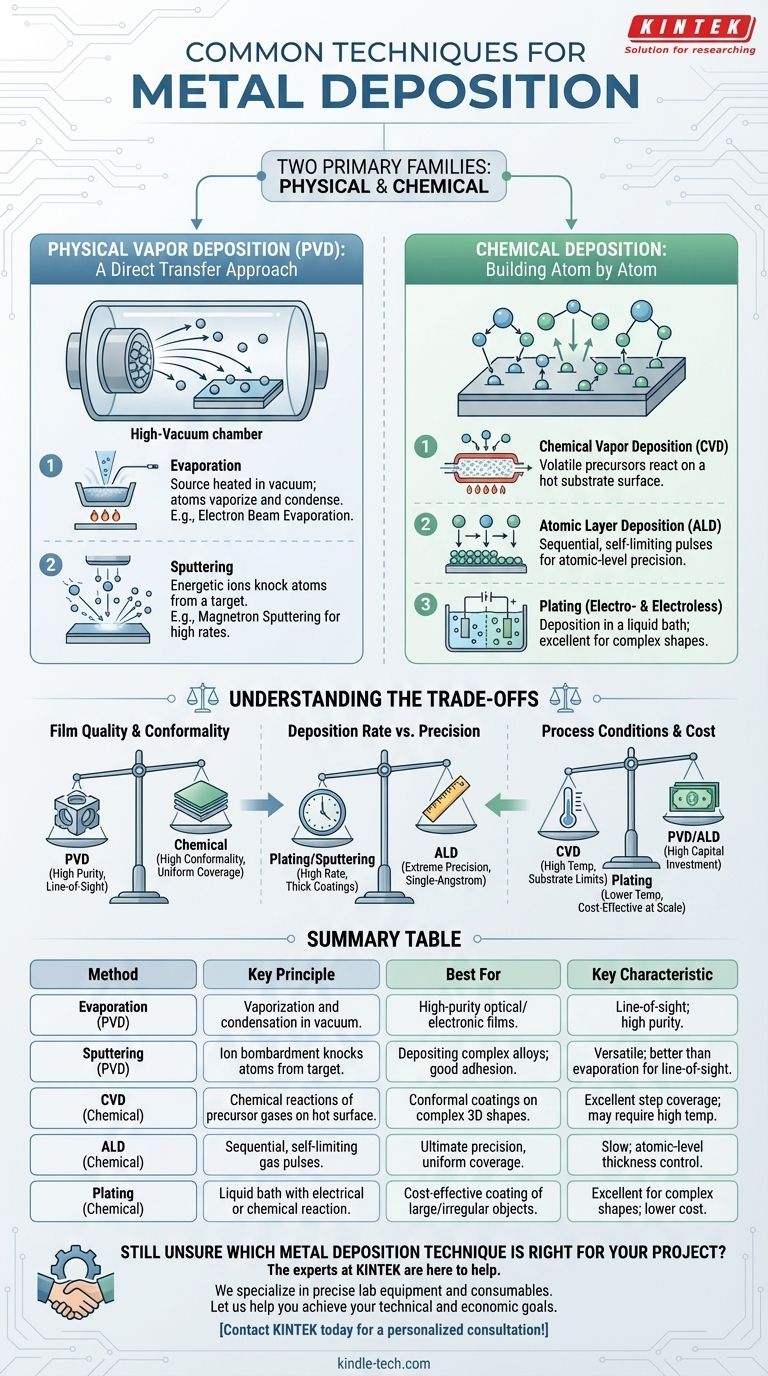

ما هي التقنيات الشائعة لترسيب المعادن؟ دليل لأساليب PVD و CVD والطلاء

في جوهره، يتم ترسيب المعادن من خلال عائلتين رئيسيتين من التقنيات: الترسيب الفيزيائي للبخار (PVD)، حيث يتم تبخير مادة صلبة في فراغ وتكثيفها على سطح، والترسيب الكيميائي، حيث يشكل التفاعل الكيميائي على السطح الفيلم المعدني. تشمل طرق PVD الشائعة التبخير والرش، بينما تشمل الأساليب الكيميائية الترسيب الكيميائي للبخار (CVD)، وترسيب الطبقة الذرية (ALD)، والطلاء.

الرؤية الحاسمة ليست أي طريقة ترسيب هي "الأفضل"، بل أي منها يقدم التوازن الصحيح بين جودة الفيلم، والتحكم في السمك، والتكلفة، وتوافق الركيزة لتطبيقك المحدد. يملي الاختيار دائمًا النتيجة المرجوة.

الترسيب الفيزيائي للبخار (PVD): نهج النقل المباشر

تقنيات PVD ميكانيكية أساسًا على المستوى الذري. تحدث في غرفة تفريغ عالية، حيث يتم قذف الذرات فيزيائيًا من مادة مصدر وتنتقل في خط مستقيم لتترسب على الركيزة المستهدفة.

مبدأ التبخير

في التبخير، يتم تسخين معدن مصدر في فراغ حتى تتبخر ذراته. تنتقل هذه الذرات الغازية عبر الغرفة وتتكثف على الركيزة الأكثر برودة، مكونة طبقة رقيقة.

يعد التبخير بشعاع الإلكترون نسخة شائعة وعالية النقاء من هذه العملية. يستخدم شعاعًا مركّزًا من الإلكترونات لتسخين المادة المصدر بدقة عالية.

مبدأ الرش

يستخدم الرش أيونات عالية الطاقة، عادةً من البلازما، لقصف مادة مصدر ("الهدف"). يؤدي هذا الاصطدام على المستوى الذري إلى قذف الذرات فيزيائيًا، أو "رشها"، من الهدف، والتي تترسب بعد ذلك على الركيزة.

يعد الرش المغناطيسي شكلًا متقدمًا يستخدم المجالات المغناطيسية لحبس الإلكترونات بالقرب من الهدف، مما يزيد بشكل كبير من كفاءة قصف الأيونات ويؤدي إلى معدلات ترسيب أعلى.

الترسيب الكيميائي: البناء ذرة بذرة

على عكس PVD، تعتمد تقنيات الترسيب الكيميائي على التفاعلات الكيميائية المتحكم بها التي تحدث مباشرة على سطح الركيزة. تقوم هذه الطرق "ببناء" الفيلم من المواد الأولية بدلاً من نقله بالكامل.

الترسيب الكيميائي للبخار (CVD)

في CVD، توضع الركيزة في غرفة تفاعل ويتم تسخينها. يتم إدخال غازات أولية متطايرة، والتي تتفاعل أو تتحلل على السطح الساخن لتشكيل الفيلم الصلب المطلوب.

ترسيب الطبقة الذرية (ALD)

ALD هو نوع فرعي متخصص من CVD يقدم أعلى مستوى من الدقة. يعمل عن طريق إدخال الغازات الأولية في نبضات متسلسلة ومحددة ذاتيًا، مما يسمح لك ببناء فيلم طبقة ذرية واحدة في كل مرة.

الطلاء (الكهربائي واللاكهربائي)

الطلاء هو تقنية ترسيب كيميائي تحدث في حمام كيميائي سائل. إنه فعال للغاية لطلاء الأشكال المعقدة.

يستخدم الطلاء الكهربائي تيارًا كهربائيًا خارجيًا لدفع ترسيب أيونات المعادن من محلول على الركيزة. يحقق الطلاء اللاكهربائي نتيجة مماثلة من خلال تفاعل كيميائي ذاتي التحفيز دون أي طاقة خارجية.

فهم المقايضات

لا توجد طريقة واحدة متفوقة عالميًا. يعتمد الاختيار الأمثل كليًا على الموازنة بين الأولويات المتنافسة لمشروعك.

جودة الفيلم والتوافق

تنتج طرق PVD مثل التبخير والرش أفلامًا عالية النقاء جدًا ولكنها عمليات "خط الرؤية". وهذا يجعل من الصعب طلاء الأشكال المعقدة ثلاثية الأبعاد بشكل متساوٍ.

تتفوق الطرق الكيميائية مثل ALD و CVD في إنتاج طلاءات متوافقة للغاية، مما يعني أنها يمكن أن تغطي بشكل موحد التضاريس المعقدة والخنادق والتجاويف.

معدل الترسيب مقابل الدقة

يمكن أن يوفر الطلاء والرش المغناطيسي معدلات ترسيب عالية جدًا، مما يجعلها مناسبة لإنشاء طلاءات سميكة بتكلفة فعالة.

في المقابل، ALD عملية بطيئة للغاية. تكمن قيمتها في دقتها التي لا مثيل لها وقدرتها على التحكم في سمك الفيلم وصولاً إلى مستوى الأنجستروم الواحد.

ظروف العملية والتكلفة

يمكن أن تحد العمليات ذات درجات الحرارة العالية مثل CVD من أنواع الركائز التي يمكن استخدامها دون تلف. يمكن غالبًا إجراء الرش والطلاء في درجات حرارة أقل بكثير.

تمثل أنظمة PVD و ALD القائمة على الفراغ استثمارًا رأسماليًا كبيرًا، في حين يمكن أحيانًا تنفيذ ترسيب الحمام الكيميائي أو الطلاء بتكلفة أقل، خاصة على نطاق واسع.

اختيار طريقة الترسيب الصحيحة

هدفكم الأساسي هو العامل الأكثر أهمية في تحديد التقنية الصحيحة.

• إذا كان تركيزك الأساسي هو الدقة القصوى والتغطية الموحدة على الأجزاء ثلاثية الأبعاد المعقدة: ALD هو الخيار الأمثل للتحكم على المستوى الذري.
• إذا كان تركيزك الأساسي هو الأفلام عالية النقاء للتطبيقات البصرية أو الإلكترونية: طرق PVD مثل التبخير بشعاع الإلكترون أو الرش مثالية.
• إذا كان تركيزك الأساسي هو الطلاء الفعال من حيث التكلفة للأجسام الكبيرة أو غير المنتظمة: غالبًا ما يوفر الطلاء الكهربائي أو الطلاء اللاكهربائي الحل الأكثر عملية وقابلية للتطوير.
• إذا كان تركيزك الأساسي هو ترسيب السبائك المعقدة بتركيبة محددة: يوفر الرش تحكمًا ممتازًا في التركيب الكيميائي للفيلم النهائي.

في النهاية، يمكّنك فهم المبادئ الأساسية لكل طريقة من اختيار العملية التي تتوافق بشكل أفضل مع أهدافك التقنية والاقتصادية.

جدول الملخص:

الطريقة	المبدأ الرئيسي	الأفضل لـ	الخاصية الرئيسية
التبخير (PVD)	تسخين مادة مصدر في فراغ حتى تتبخر وتتكثف على ركيزة.	أفلام عالية النقاء للتطبيقات البصرية/الإلكترونية.	ترسيب خط الرؤية؛ نقاء ممتاز.
الرش (PVD)	استخدام قصف أيوني لقذف الذرات من هدف إلى ركيزة.	ترسيب السبائك المعقدة؛ التصاق جيد.	جيد لمجموعة واسعة من المواد؛ أقل خط رؤية من التبخير.
CVD (كيميائي)	استخدام التفاعلات الكيميائية للغازات الأولية على سطح ركيزة ساخنة.	طلاءات متوافقة على الأشكال ثلاثية الأبعاد المعقدة.	تغطية ممتازة للخطوات؛ قد تتطلب درجات حرارة عالية.
ALD (كيميائي)	استخدام نبضات غازية متسلسلة ومحددة ذاتيًا لبناء الأفلام طبقة ذرية واحدة في كل مرة.	دقة قصوى وتغطية موحدة على الأجزاء المعقدة.	بطيء ولكنه يوفر تحكمًا في السمك على المستوى الذري.
الطلاء (كيميائي)	استخدام تيار كهربائي (الطلاء الكهربائي) أو تفاعل ذاتي التحفيز (لاكهربائي) في حمام سائل.	طلاء فعال من حيث التكلفة للأجسام الكبيرة أو غير المنتظمة.	ممتاز للأشكال المعقدة؛ غالبًا ما يكون حلًا أقل تكلفة.
