مِمَّ تُصنَعُ أفران الحث؟ المكونات الأساسية لصهر المعادن بكفاءة

في جوهرها، لا يُصنع فرن الحث من مادة واحدة، بل هو نظام متطور من المكونات. المواد الرئيسية هي ملف نحاسي مبرد بالماء لتوليد الحرارة ووعاء خزفي أو معدني متخصص لاحتواء المعدن المنصهر، وكل ذلك مدعوم بإطار هيكلي.

يتم تحديد اختيار المواد لفرن الحث بالكامل من خلال فيزياء التسخين بالحث. أنت بحاجة إلى مادة ذات موصلية عالية (الملف) لإنشاء مجال مغناطيسي ومادة متينة للغاية وغير تفاعلية (الوعاء) لتحمل الحرارة الشديدة واحتواء المعدن.

المكونات الأساسية لفرن الحث

يعمل فرن الحث عن طريق استخدام مجال مغناطيسي قوي ومتناوب لتسخين المعدن. يتطلب هذا المبدأ فصلًا واضحًا للأدوار بين المكون الذي يولد المجال والمكون الذي يحتوي على المادة فائقة السخونة.

ملف الحث: محرك الفرن

قلب الفرن هو ملف الحث. هذا مصنوع عالميًا تقريبًا من أنابيب نحاسية مجوفة.

يتم اختيار النحاس بسبب موصليته الكهربائية الممتازة، وهو أمر ضروري لتوليد مجال مغناطيسي قوي بأقل قدر من فقدان الطاقة. الأنابيب مجوفة حتى يمكن تدوير الماء المبرد باستمرار من خلالها، مما يمنع الملف نفسه من الذوبان تحت الحمل الكهربائي الهائل.

البوتقة والبطانة الحرارية: احتواء المعدن المنصهر

البوتقة هي الوعاء الذي يحمل شحنة المعدن، وفي النهاية، الحمام المنصهر. مادته حاسمة لنجاح عملية الصهر ويتم اختيارها بناءً على المعدن الذي يتم صهره.

عادةً ما تكون هذه بطانة حرارية، وهي مادة خزفية موصلة ضعيفة للكهرباء ولكنها قادرة على تحمل درجات الحرارة القصوى. تشمل المواد:

• السيليكا (SiO₂): تستخدم غالبًا لصهر الحديد وبعض أنواع الفولاذ.
• الألومينا (Al₂O₃): خيار متعدد الاستخدامات للعديد من المعادن الحديدية وغير الحديدية.
• المغنيسيا (MgO): تستخدم لصهر سبائك الفولاذ ذات المحتوى العالي من المنجنيز.
• أكسيد الكالسيوم (CaO): كما هو مذكور في التطبيقات المتقدمة، تعمل الأوعية المصنوعة من أكسيد الكالسيوم مسبقة الصنع على تحسين جودة ونقاء المعدن المنصهر النهائي بشكل كبير.

بالنسبة للمعادن شديدة التفاعل مثل التيتانيوم أو الزركونيوم، يتم استخدام بوتقة نحاسية مبردة بالماء خاصة. هذا يمنع أي تفاعل كيميائي بين المعدن المنصهر والوعاء، مما يضمن أقصى قدر من النقاء.

إطار الفرن وهيكله

يتم تثبيت مجموعة كاملة من الملف والوعاء في مكانه بواسطة إطار هيكلي قوي، مصنوع عادة من الفولاذ. يوفر هذا الإطار الدعم اللازم وغالبًا ما يتضمن آليات لإمالة الفرن لصب المعدن المنصهر.

لماذا يتم اختيار هذه المواد: الفيزياء قيد التشغيل

اختيارات المواد ليست اعتباطية؛ إنها نتائج مباشرة للمبادئ الفيزيائية التي تجعل فرن الحث يعمل.

الحث الكهرومغناطيسي

يزود مصدر طاقة الفرن تيارًا مترددًا عالي التردد عبر ملف النحاس. هذا يخلق مجالًا مغناطيسيًا قويًا ومتغيرًا بسرعة في الفضاء داخل الملف.

تأثير جول

عندما يتم وضع مادة موصلة، مثل الخردة المعدنية، داخل الوعاء، يولد المجال المغناطيسي تيارات كهربائية قوية (تسمى التيارات الدوامية) داخل المعدن نفسه. يقاوم المعدن بشكل طبيعي تدفق هذه التيارات ويولد حرارة هائلة، وهي ظاهرة تُعرف بتأثير جول.

الحاجة إلى الفصل والاحتواء

تعتبر البطانة الحرارية عازلًا حاسمًا. يجب أن تحتوي على المعدن المنصهر عند آلاف الدرجات بينما تكون غير موصلة للكهرباء، لذلك لا يتم تسخينها بواسطة المجال المغناطيسي. يضمن هذا الفصل توليد الحرارة فقط داخل شحنة المعدن، مما يجعل العملية فعالة للغاية.

فهم المفاضلات في اختيار الوعاء

يعد اختيار الوعاء أو البطانة الحرارية المناسبة أهم قرار تشغيلي. قد يؤدي الاختيار غير الصحيح إلى فشل عمليات الصهر، وتلف المعدات، وتلوث المعدن.

التوافق الكيميائي

الشاغل الأساسي هو منع حدوث تفاعل كيميائي بين البطانة والمعدن المنصهر. على سبيل المثال، استخدام بطانة قائمة على السيليكا (حمضية) لصهر فولاذ عالي المنجنيز (عملية قاعدية) سيؤدي إلى تآكل البطانة بسرعة وتلويث الفولاذ.

المتانة الحرارية

البطانات الحرارية هي مواد قابلة للاستهلاك. تتدهور بمرور الوقت بسبب درجات الحرارة القصوى، والهجوم الكيميائي، والتآكل المادي من المعدن المنصهر المضطرب. يؤثر اختيار المادة على عمر البطانة وجدول صيانتها.

التكلفة مقابل النقاء

توفر المواد الحرارية القياسية مثل السيليكا والألومينا توازنًا جيدًا بين الأداء والتكلفة لمعظم التطبيقات الشائعة. المواد المتقدمة مثل أكسيد الكالسيوم النقي أو الأوعية النحاسية المبردة بالماء المتخصصة توفر نقاءً فائقًا للمعدن ولكن بتكلفة أولية وتشغيلية أعلى بكثير.

اتخاذ الخيار الصحيح لتطبيقك

يجب أن يتطابق بناء فرنك، وتحديداً بطانته، مع هدفك المعدني.

• إذا كان تركيزك الأساسي هو صهر الحديد الزهر القياسي أو الفولاذ الكربوني: تعتبر البطانة الحرارية الحمضية القائمة على السيليكا هي الخيار الأكثر فعالية من حيث التكلفة والأكثر شيوعًا.
• إذا كان تركيزك الأساسي هو صهر مجموعة متنوعة من سبائك الفولاذ أو المعادن غير الحديدية مثل الألومنيوم والنحاس: يوفر المادة الحرارية الأكثر حيادية أو قاعدية مثل الألومينا تنوعًا واستقرارًا كيميائيًا أكبر.
• إذا كان تركيزك الأساسي هو تحقيق أعلى درجات النقاء مع المعادن التفاعلية مثل التيتانيوم: تعتبر البوتقة النحاسية المتخصصة المبردة بالماء هي الخيار الوحيد القابل للتطبيق لمنع تلوث المصهور.

في نهاية المطاف، إن فهم ما يتكون منه فرن الحث هو فهم كيفية التحكم في عملية تعدين دقيقة وقوية.

جدول الملخص:

المكون	المادة	الوظيفة الرئيسية
ملف الحث	أنابيب نحاسية مجوفة	يولد مجالًا مغناطيسيًا؛ مبرد بالماء لإدارة الحرارة
البوتقة/البطانة	مادة حرارية (مثل السيليكا، الألومينا) أو نحاس مبرد بالماء	يحتوي على المعدن المنصهر؛ يتم اختياره بناءً على نوع المعدن واحتياجات النقاء
الإطار الهيكلي	فولاذ	يدعم تجميع الفرن ويمكّن الإمالة للصب

هل أنت مستعد لتحسين عملية صهر المعادن لديك؟ تتخصص KINTEK في معدات ومواد المختبرات عالية الأداء، بما في ذلك أفران الحث المصممة خصيصًا لاحتياجاتك المعدنية المحددة. سواء كنت تصهر سبائك قياسية أو تتطلب نتائج فائقة النقاء باستخدام معادن تفاعلية، فإن خبرتنا تضمن الكفاءة والمتانة والدقة. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تعزيز قدرات مختبرك!

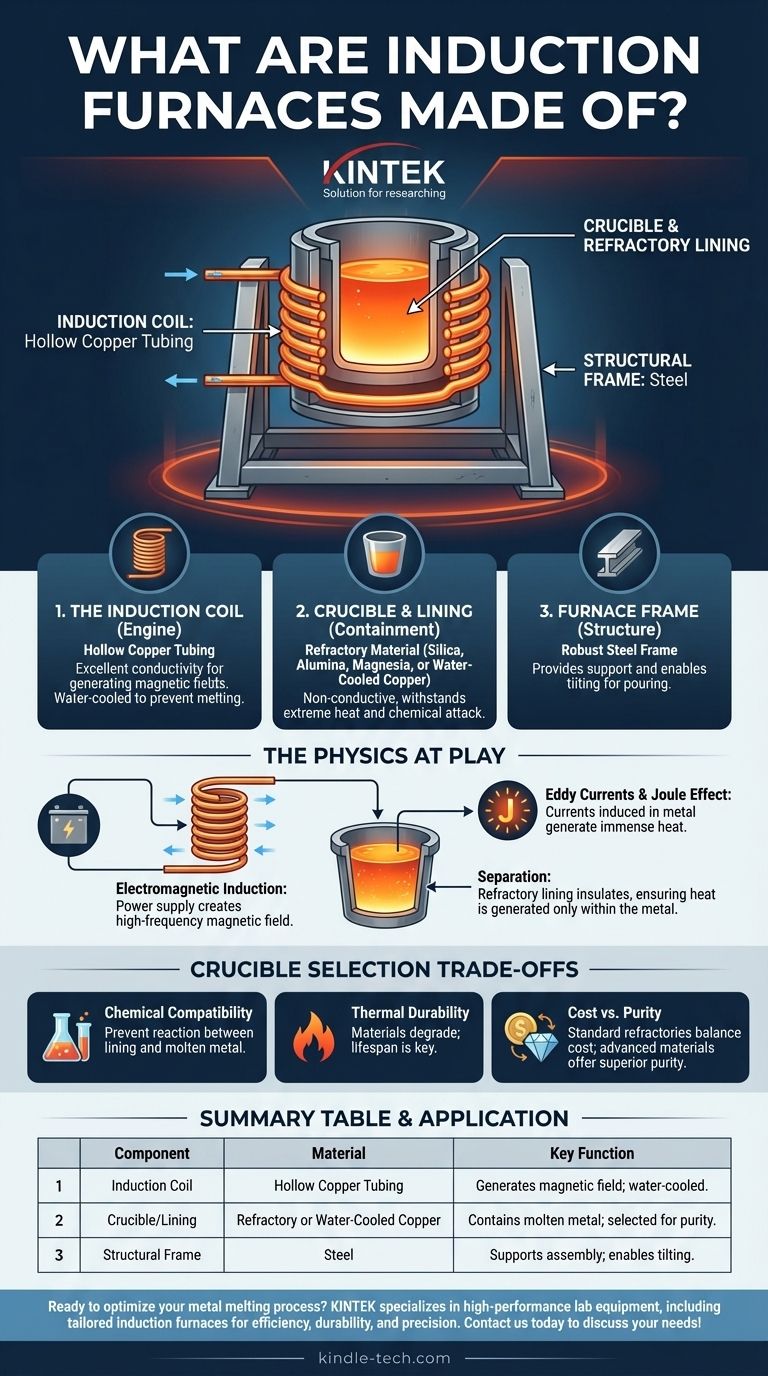

دليل مرئي
