ما هي مزايا التبخير بالحزمة الإلكترونية مقارنة بالتبخير الحراري؟ تحقيق نقاء أعلى وتنوع أكبر

باختصار، يوفر التبخير بالحزمة الإلكترونية (e-beam) مزايا كبيرة مقارنة بالتبخير الحراري، حيث يوفر بشكل أساسي نقاءً أعلى للفيلم، والقدرة على ترسيب مجموعة أوسع بكثير من المواد، وتحكمًا فائقًا في عملية الترسيب. تنبع هذه المزايا من طريقة التسخين المختلفة جذريًا للمادة المصدر.

التمييز الأساسي هو هذا: يسخن التبخير الحراري البوتقة بشكل غير مباشر لغلي المادة الموجودة بداخلها، مما يُدخل شوائب محتملة وحدودًا لدرجة الحرارة. أما التبخير بالحزمة الإلكترونية فيستخدم حزمة إلكترونية مركزة لتسخين المادة مباشرة، متجاوزًا البوتقة وممكنًا لعملية أنقى وأكثر تنوعًا وتحكمًا.

الاختلاف الجوهري: التسخين المباشر مقابل التسخين غير المباشر

لفهم مزايا التبخير بالحزمة الإلكترونية، يجب أولاً استيعاب الاختلاف الأساسي في كيفية توليد كل طريقة للبخار. يؤثر الاختيار بينهما بشكل مباشر على جودة طبقتك الرقيقة النهائية.

كيف يعمل التبخير الحراري

في التبخير الحراري، يتم تمرير تيار كهربائي عبر قارب أو بوتقة مقاومة تحتوي على المادة المصدر.

تسخن هذه البوتقة بشكل كبير، وتنتقل هذه الحرارة إلى المادة المصدر، مما يتسبب في انصهارها وتبخرها في النهاية. هذه طريقة تسخين غير مباشرة.

تتمثل القيود الأساسية في نقطة انصهار البوتقة نفسها وخطر تفاعل مادة البوتقة الساخنة مع المادة المصدر أو تلويثها.

كيف يعمل التبخير بالحزمة الإلكترونية

في التبخير بالحزمة الإلكترونية، يتم توليد حزمة إلكترونية عالية الطاقة من فتيل تنجستن مشحون ويتم توجيهها مغناطيسيًا لضرب المادة المصدر مباشرة.

تسخن هذه الطاقة المركزة منطقة صغيرة جدًا من المادة إلى درجات حرارة عالية للغاية، مما يتسبب في تبخرها. تُحمل المادة عادةً في قاعدة نحاسية مبردة بالماء، والتي تظل باردة أثناء العملية. هذه طريقة تسخين مباشرة.

المزايا الرئيسية للتبخير بالحزمة الإلكترونية مشروحة

آلية التسخين المباشر هذه هي مصدر المزايا الأساسية للحزمة الإلكترونية في ترسيب الأغشية الرقيقة.

تنوع لا مثيل له في المواد

نظرًا لأن الطاقة تُوصل مباشرة إلى المصدر، يمكن للتبخير بالحزمة الإلكترونية أن يصل إلى درجات حرارة أعلى بكثير من الطرق الحرارية.

يتيح ذلك تبخير المواد ذات نقاط الانصهار العالية جدًا، بما في ذلك المعادن المقاومة للحرارة (مثل التنغستن والبلاتين والتنتالوم) والعوازل (مثل ثاني أكسيد السيليكون، SiO₂)، والتي يستحيل ترسيبها بالتبخير الحراري القياسي.

نقاء فائق للفيلم

في نظام الحزمة الإلكترونية، تظل البوتقة المبردة بالماء باردة نسبيًا، مما يحصر الحرارة الشديدة فقط في المادة المصدر.

هذا يمنع البوتقة من إطلاق الغازات أو التفاعل مع المصدر، مما يقلل بشكل كبير من خطر دمج الشوائب في الفيلم المترسب. البوتقة الساخنة في التبخير الحراري هي مصدر شائع للتلوث.

تحكم دقيق ومعدلات ترسيب أعلى

يمكن التحكم في شدة الحزمة الإلكترونية بدقة، مما يوفر تحكمًا مباشرًا وفوريًا في معدل التبخير. هذا أمر بالغ الأهمية لإدارة خصائص الفيلم.

علاوة على ذلك، تتيح كثافة الطاقة العالية للحزمة الإلكترونية معدلات ترسيب أعلى بكثير من التبخير الحراري، مما يزيد من إنتاجية العملية.

أفلام أكثر كثافة وعالية الجودة

غالبًا ما ينتج عن التبخير بالحزمة الإلكترونية بطبيعته المباشرة والنشطة أغشية رقيقة تكون أكثر كثافة وتجانسًا مقارنة بتلك التي ينتجها التبخير الحراري. كما أن طبيعة العملية التي تعتمد على خط الرؤية تنتج طلاءات موجهة للغاية، أو متباينة الخواص (anisotropic)، وهو ما يفيد في تطبيقات معينة مثل نمط الرفع (lift-off patterning).

فهم المفاضلات

على الرغم من قوته، فإن التبخير بالحزمة الإلكترونية ليس دائمًا الخيار الأفضل. تأتي المزايا مصحوبة بزيادة في التعقيد.

بساطة التبخير الحراري

تعتبر أنظمة التبخير الحراري أبسط ميكانيكيًا وأقل تكلفة وأسهل في التشغيل. بالنسبة للمواد ذات نقاط الانصهار المنخفضة حيث لا يكون النقاء العالي جدًا هو الشاغل الأساسي، فهو خيار فعال واقتصادي للغاية.

تعقيد أنظمة الحزمة الإلكترونية

تعتبر مبخرات الحزمة الإلكترونية أنظمة أكثر تعقيدًا وتكلفة. تتطلب إمدادات طاقة عالية الجهد ومجالات مغناطيسية لتوجيه الحزمة، مما يزيد من متطلبات التكلفة والصيانة. هذا التعقيد هو المقابل لأدائها الفائق وتنوعها.

اختيار الطريقة المناسبة لتطبيقك

يجب أن تحدد متطلبات المواد وأهداف الأداء الخاصة بك اختيارك لتقنية الترسيب.

• إذا كان تركيزك الأساسي هو ترسيب المعادن المقاومة للحرارة أو العوازل: التبخير بالحزمة الإلكترونية هو خيارك الوحيد القابل للتطبيق بسبب قدراته على درجات الحرارة العالية.
• إذا كان تركيزك الأساسي هو تحقيق أعلى نقاء ممكن للفيلم: التبخير بالحزمة الإلكترونية هو الخيار الأفضل لأنه يقلل من التلوث الناتج عن البوتقة.
• إذا كان تركيزك الأساسي هو الترسيب البسيط والمنخفض التكلفة للمعادن الشائعة (مثل الألومنيوم والذهب والكروم): غالبًا ما يكون التبخير الحراري هو الحل الأكثر عملية وفعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو إنشاء أغشية معقدة ومتعددة الطبقات في عملية واحدة: توفر أنظمة الحزمة الإلكترونية ذات الحوامل متعددة الجيوب مرونة لا مثيل لها لترسيب مواد مختلفة بالتتابع.

من خلال فهم آلية التسخين الأساسية، يمكنك اختيار تقنية الترسيب التي تتوافق مع متطلبات المواد والنقاء والأداء الخاصة بك بثقة.

جدول الملخص:

الميزة	التبخير بالحزمة الإلكترونية	التبخير الحراري
طريقة التسخين	حزمة إلكترونية مباشرة	تسخين غير مباشر للبوتقة
أقصى درجة حرارة	عالية للغاية (>3000 درجة مئوية)	محدودة بالبوتقة
تنوع المواد	ممتاز (معادن مقاومة للحرارة، عوازل)	محدود (مواد ذات نقاط انصهار أقل)
نقاء الفيلم	فائق (تقليل تلوث البوتقة)	جيد (خطر تفاعل البوتقة)
التحكم في العملية	تحكم دقيق في المعدل	أقل دقة
تعقيد النظام والتكلفة	أعلى	أقل

هل أنت مستعد لتحسين عملية ترسيب الأغشية الرقيقة لديك؟

تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة التبخير المتقدمة. سواء كان بحثك يتطلب النقاء المطلق للتبخير بالحزمة الإلكترونية أو البساطة الفعالة من حيث التكلفة للتبخير الحراري، يمكن لخبرائنا مساعدتك في اختيار الحل الأمثل لموادك ومتطلبات تطبيقك المحددة.

نحن نقدم:

• توجيهات الخبراء لمطابقة التكنولوجيا المناسبة مع أهدافك.
• معدات موثوقة لترسيب كل شيء بدءًا من المعادن الشائعة إلى العوازل ذات درجات الحرارة العالية.
• الدعم لضمان حصولك على أغشية كثيفة وعالية الجودة بأقصى قدر من الكفاءة.

لا تدع قيود المعدات تضر بنتائجك. اتصل بفريقنا اليوم لمناقشة كيف يمكننا تعزيز قدرات مختبرك.

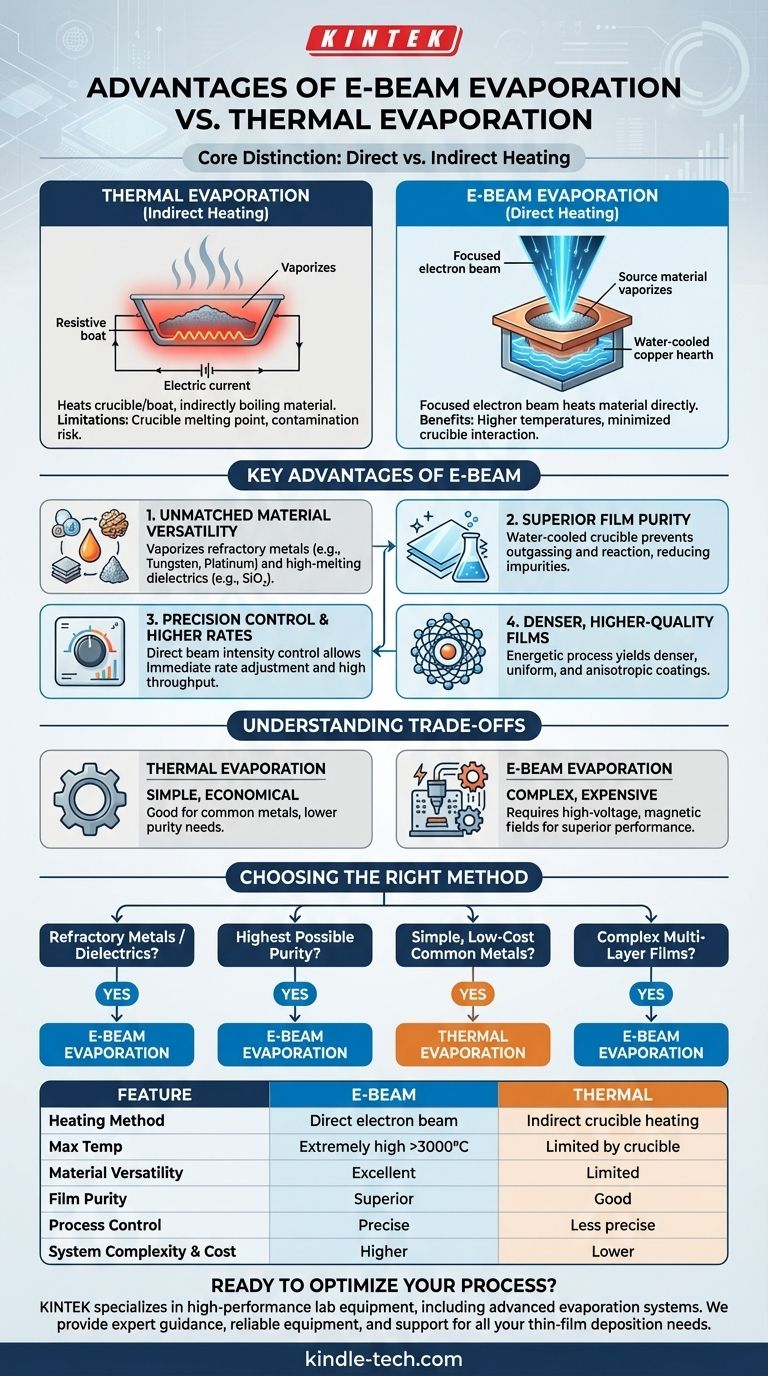

دليل مرئي
