ما هي عملية التبخير في أشباه الموصلات؟ دليل لترسيب الأغشية الرقيقة

في تصنيع أشباه الموصلات، يُعد التبخير تقنية ترسيب أساسية تُستخدم لتطبيق طبقة رقيقة من المادة على رقاقة شبه موصلة. تتضمن العملية تسخين مادة المصدر داخل غرفة تفريغ عالية حتى تتبخر. ثم تنتقل هذه الذرات أو الجزيئات المتبخرة وتتكثف على سطح الرقاقة الأكثر برودة، مكونة طبقة جديدة. هذه الطريقة هي شكل من أشكال الترسيب الفيزيائي للبخار (PVD).

التبخير هو في الأساس عملية "غلي" مادة في فراغ والسماح لها بالتكثف على الركيزة المستهدفة. في حين أنها طريقة مباشرة وفعالة من حيث التكلفة لإنشاء أغشية رقيقة، فإن المقايضة الرئيسية هي الافتقار إلى التحكم الدقيق في سمك الفيلم وتجانسه مقارنة بالتقنيات الأكثر تقدمًا.

كيف تعمل عملية التبخير

لفهم دورها، من المفيد تقسيم العملية إلى خطواتها الميكانيكية الأساسية. تتم العملية برمتها داخل بيئة متخصصة ومُتحكم فيها بدرجة عالية.

المكونات الأساسية

يتكون النظام من ثلاثة أجزاء رئيسية: مادة المصدر (على سبيل المثال، معدن مثل الألومنيوم)، والركيزة (رقاقة أشباه الموصلات المراد طلاؤها)، وغرفة تفريغ عالية تحيط بهما.

مرحلة التسخين والتبخير

يتم تسخين مادة المصدر إلى درجة حرارة عالية، مما يؤدي إلى تساميها أو تبخرها، والانتقال مباشرة إلى الحالة الغازية. يؤدي هذا إلى إنشاء سحابة من الذرات المتبخرة.

الترسيب في الفراغ

الفراغ أمر بالغ الأهمية. من خلال إزالة معظم جزيئات الهواء، يضمن أن ذرات المصدر المتبخرة يمكن أن تسافر في مسار مستقيم وغير منقطع - "خط رؤية" - من المصدر إلى الركيزة. يمنع هذا اصطدامها بجزيئات الهواء، مما قد يتسبب في تشتتها أو تفاعلها.

التكثيف ونمو الفيلم

عندما تصطدم ذرات البخار الساخنة بالسطح الأبرد بكثير لرقاقة أشباه الموصلات، فإنها تفقد طاقتها بسرعة وتتكثف مرة أخرى إلى حالة صلبة. تبني هذه العملية تدريجياً طبقة رقيقة وصلبة على الركيزة، طبقة تلو الأخرى.

دور التبخير في تصنيع الرقائق

لا يُستخدم التبخير لكل طبقة على الرقاقة الحديثة، ولكنه يظل أداة قيمة لتطبيقات محددة تكون خصائصها مناسبة.

إنشاء طبقات معدنية موصلة

أحد الاستخدامات الأساسية للتبخير هو ترسيب الأغشية المعدنية، خاصة لإنشاء التوصيلات والروابط الكهربائية. على سبيل المثال، إنها طريقة شائعة لوضع "الأسلاك" المصنوعة من الألومنيوم التي تربط بين مختلف الترانزستورات والمكونات عبر الرقاقة.

البساطة والفعالية من حيث التكلفة

مقارنة بطرق الترسيب الأكثر تعقيدًا، يمكن أن تكون المعدات والعملية للتبخير الحراري بسيطة نسبيًا وأقل تكلفة. وهذا يجعله خيارًا اقتصاديًا للتطبيقات التي لا تتطلب دقة على المستوى الذري.

فهم المقايضات والتحديات

على الرغم من فعاليته، فإن التبخير له قيود واضحة أدت إلى تطوير تقنيات ترسيب أخرى لخطوات العملية الأكثر تطلبًا.

قيود "خط الرؤية"

نظرًا لأن بخار المادة يسافر في خط مستقيم، فإنه يواجه صعوبة في تغطية الميزات السطحية المعقدة ثلاثية الأبعاد بالتساوي. يؤدي هذا إلى "تغطية درجات" ضعيفة، حيث يكون الفيلم أرق بكثير على الجدران الجانبية للخنندق منه على سطحه العلوي.

صعوبة التحكم في السماكة

قد يكون من الصعب التحكم في معدل التبخير بدقة عالية. يمكن أن يؤدي هذا إلى سمك فيلم غير متجانس عبر الرقاقة ومن رقاقة إلى أخرى، مما يؤثر على أداء الجهاز والإنتاجية.

خطر التلوث

يمكن لأي مكون داخل غرفة التفريغ يسخن أن يطلق أبخرة غير مرغوب فيها. يمكن لهذه الجزيئات الشاردة أن تترسب بشكل مشترك مع مادة المصدر، مما يلوث الفيلم ويغير خصائصه الكهربائية أو الفيزيائية، مما يقلل في النهاية من جودته.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار طريقة الترسيب بالكامل على المتطلبات التقنية للفيلم الذي تقوم بإنشائه.

• إذا كان تركيزك الأساسي هو الطلاءات المعدنية الفعالة من حيث التكلفة على الأسطح المستوية: يُعد التبخير خيارًا مناسبًا واقتصاديًا للغاية لإنشاء تلامسات بسيطة أو وسادات ربط.
• إذا كان تركيزك الأساسي هو طلاء الهياكل المعقدة ثلاثية الأبعاد بتجانس عالٍ: يجب عليك استكشاف طرق PVD البديلة مثل الرش (sputtering)، التي لا تحتوي على نفس قيود خط الرؤية وتوفر تغطية درجات فائقة.
• إذا كان تركيزك الأساسي هو ترسيب الأغشية ذات التركيب الدقيق أو التلوث المنخفض: توفر التقنيات الأكثر تقدمًا مثل الرش أو الترسيب الكيميائي للبخار (CVD) تحكمًا أدق في هذه المعلمات الحرجة.

يعد فهم المقايضات الأساسية للتبخير أمرًا أساسيًا لاختيار عملية التصنيع المناسبة لجهاز أشباه الموصلات المحدد الخاص بك.

جدول الملخص:

الجانب	التفاصيل الرئيسية
نوع العملية	الترسيب الفيزيائي للبخار (PVD)
الاستخدام الأساسي	ترسيب طبقات معدنية موصلة (مثل تلامسات الألومنيوم)
الميزة الرئيسية	فعال من حيث التكلفة للطلاءات البسيطة ذات الأسطح المستوية
القيود الرئيسية	تغطية درجات ضعيفة على الهياكل ثلاثية الأبعاد بسبب ترسيب خط الرؤية

هل أنت مستعد لتحسين عملية ترسيب الأغشية الرقيقة لديك؟

عملية التبخير هي مجرد أداة واحدة لتصنيع أشباه الموصلات. يعد اختيار المعدات المناسبة أمرًا بالغ الأهمية للإنتاج والأداء.

في KINTEK، نحن متخصصون في معدات المختبرات عالية الجودة، بما في ذلك أنظمة الترسيب، لتلبية الاحتياجات الدقيقة للبحث والتطوير والإنتاج في مجال أشباه الموصلات. تساعدك خبرتنا في اختيار التكنولوجيا المناسبة لتطبيقك المحدد، سواء كان تبخيرًا فعالاً من حيث التكلفة أو حلولًا متقدمة للهياكل المعقدة.

لنتناقش متطلبات مشروعك ونجد الحل الأمثل لمختبرك. اتصل بخبرائنا اليوم لتعزيز قدراتك في التصنيع.

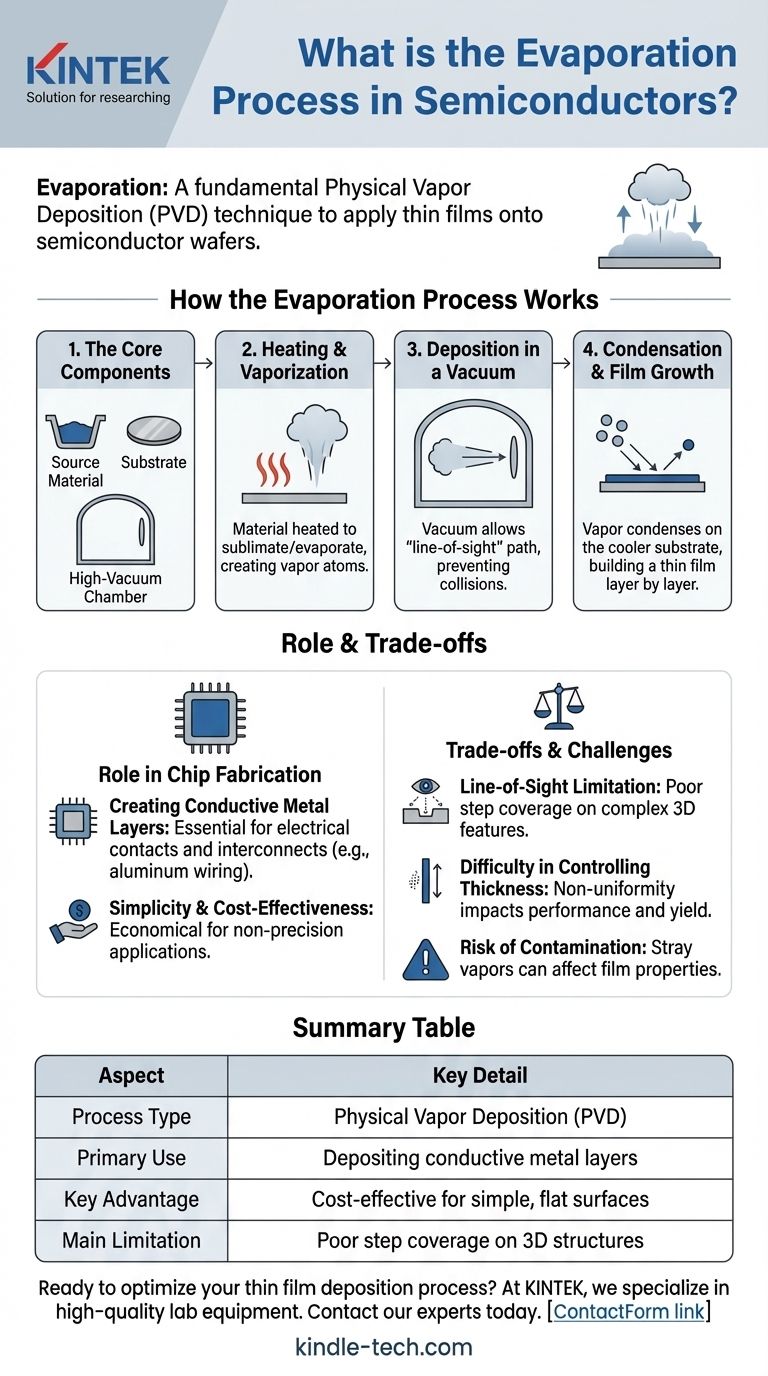

دليل مرئي
