ما هي عيوب التبخير بشعاع الإلكترون؟ شرح التكاليف المرتفعة والقيود الهندسية

العيوب الأساسية للتبخير بشعاع الإلكترون هي ارتفاع تكاليف المعدات والطاقة، وعدم قدرته على طلاء الأسطح المعقدة وغير المسطحة بشكل موحد، والتحديات التشغيلية مثل تدهور الفتيل الذي يمكن أن يؤثر على اتساق العملية. نظرًا لأنها تقنية ترسيب بخط الرؤية، فهي غير مناسبة بشكل أساسي للتطبيقات التي تتطلب طبقات متوافقة على أشكال هندسية معقدة.

بينما يعتبر التبخير بشعاع الإلكترون أداة قوية لإنشاء أغشية رقيقة عالية النقاء، فإن عيوبه الكبيرة في التكلفة، والقيود الهندسية، والتحكم في العملية تجعله تقنية متخصصة. فهم هذه المقايضات أمر بالغ الأهمية لتحديد ما إذا كان الخيار الصحيح لتطبيقك المحدد.

قيود العملية الأساسية

فيزياء كيفية توليد شعاع الإلكترون للبخار هي مصدر أهم قيوده. هذه ليست عيوبًا يمكن التخلص منها بسهولة بالهندسة، ولكنها متأصلة في الطريقة نفسها.

قيد خط الرؤية

التبخير بشعاع الإلكترون هو عملية "خط الرؤية". تخيل محاولة طلاء تمثال معقد باستخدام علبة طلاء رش فقط من وضع ثابت؛ يمكنك فقط طلاء الأسطح التي يمكنك رؤيتها مباشرة.

المادة المتبخرة تنتقل في خط مستقيم من المصدر إلى الركيزة. هذا يجعل من المستحيل طلاء الأسطح الداخلية للخنادق العميقة، أو القوارير، أو أي هندسة ثلاثية الأبعاد معقدة أخرى بشكل موحد.

توليد الأشعة السينية وتلف الركيزة

شعاع الإلكترون عالي الطاقة لا يسخن مادة المصدر فقط. من الآثار الجانبية لقصف هدف بإلكترونات عالية الطاقة هو توليد الأشعة السينية.

هذه الأشعة السينية تشع الركيزة أثناء الترسيب. بالنسبة للعديد من الطلاءات البصرية القياسية، هذا ليس مشكلة، ولكنه يمكن أن يسبب ضررًا كبيرًا للركائز الحساسة، مثل بعض أجهزة أشباه الموصلات أو العينات البيولوجية.

تأثيرات الإلكترونات الثانوية

ليست كل الإلكترونات تمتصها مادة المصدر. بعضها يتشتت أو يسبب انبعاث الإلكترونات الثانوية من المصدر.

يمكن أن تضرب هذه الإلكترونات الشاردة الركيزة، مما يؤدي إلى تسخين غير مقصود أو شحن كهربائي ساكن. يمكن أن يؤثر ذلك سلبًا على خصائص الفيلم، والالتصاق، وأداء الأجهزة الإلكترونية.

التحديات التشغيلية والمعدات

بالإضافة إلى الفيزياء، فإن التنفيذ العملي للتبخير بشعاع الإلكترون يقدم مجموعة خاصة به من العيوب المتعلقة بالتكلفة والصيانة والاتساق.

تكاليف أولية وتشغيلية عالية

المعدات المطلوبة للتبخير بشعاع الإلكترون معقدة ومكلفة. وهذا يشمل مصادر طاقة عالية الجهد، ومسدسات إلكترونية قوية، وأنظمة التفريغ العالي المرتبطة بها.

علاوة على ذلك، فإن العملية تستهلك الكثير من الطاقة، مما يؤدي إلى ارتفاع تكاليف التشغيل مقارنة بالطرق الأبسط مثل التبخير الحراري.

تدهور الفتيل وعدم الاتساق

يتم توليد شعاع الإلكترون بواسطة فتيل تنجستن ساخن. يتدهور هذا الفتيل بمرور الوقت، مما يغير خصائصه ببطء.

يمكن أن يؤدي هذا التدهور إلى عدم استقرار في شعاع الإلكترون، مما يسبب معدلات تبخير غير موحدة. وهذا يضر بشكل مباشر بدقة ووحيدة وقابلية تكرار سمك الفيلم الخاص بك، وهو فشل حاسم للعديد من التطبيقات عالية الدقة.

تعقيد النظام والسلامة

تعمل أنظمة شعاع الإلكترون بجهود عالية جدًا (عادة عدة كيلوفولت)، مما يمثل خطرًا كهربائيًا كبيرًا على السلامة.

يتطلب تعقيد النظام الكلي مشغلين ذوي مهارات عالية للاستخدام والصيانة الروتينية، مما يزيد من التكلفة الإجمالية للملكية.

فهم المقايضات

لا توجد تقنية ترسيب مثالية. يجب موازنة عيوب شعاع الإلكترون مقابل نقاط قوته الفريدة، والتي تم ذكرها في بعض المواد المرجعية.

التكلفة والتعقيد مقابل النقاء

السبب الرئيسي لقبول التكلفة العالية والتعقيد في شعاع الإلكترون هو تحقيق نقاء فيلم استثنائي. يقلل البوتقة النحاسية المبردة بالماء من التلوث من الحاوية، وهي مشكلة شائعة في التبخير الحراري حيث يمكن أن تترسب مادة القارب مع الفيلم.

قابلية التوسع مقابل معدل الترسيب

يمكن لشعاع الإلكترون تحقيق معدلات ترسيب عالية جدًا (من 0.1 إلى أكثر من 100 ميكرومتر/دقيقة)، مما يجعله سريعًا جدًا لمعالجة رقاقة واحدة أو دفعات صغيرة. ومع ذلك، فإن تحقيق هذا المعدل بشكل موحد على مساحة كبيرة أمر صعب ومكلف، ولهذا السبب غالبًا ما يعتبر محدود قابلية التوسع مقارنة بطرق مثل الرش بالبلازما.

استخدام المواد

استخدام المواد في شعاع الإلكترون قضية دقيقة. مقارنة بالتبخير الحراري، حيث تغطي المادة الغرفة بأكملها، فإن شعاع الإلكترون أكثر كفاءة بكثير. ومع ذلك، نظرًا لتركيز الشعاع على بقعة صغيرة، يمكنه "النفق" في مادة المصدر، مما يجعله أقل كفاءة من الرش بالبلازما، حيث يتم تآكل سطح الهدف بالكامل بشكل أكثر توازناً.

اتخاذ القرار الصحيح لتطبيقك

يتطلب اختيار طريقة الترسيب مواءمة قدرات التقنية مع الهدف الأكثر أهمية لمشروعك.

• إذا كان تركيزك الأساسي هو طلاء أجسام ثلاثية الأبعاد معقدة: شعاع الإلكترون غير مناسب. يجب أن تفكر في طريقة أكثر توافقًا مثل الترسيب بالطبقة الذرية (ALD) أو الترسيب الكيميائي للبخار (CVD).
• إذا كان تركيزك الأساسي هو التكلفة المنخفضة والبساطة التشغيلية: التكلفة العالية والتعقيد في شعاع الإلكترون يجعلان التبخير الحراري المقاوم أو الرش بالبلازما DC بدائل عملية أكثر للعديد من المواد.
• إذا كان تركيزك الأساسي هو إنشاء فيلم عالي النقاء من مجموعة واسعة من المواد على سطح مستوٍ: غالبًا ما تكون عيوب شعاع الإلكترون سعرًا مقبولًا لنقائه الفائق وتنوع مواده.

فهم هذه القيود المتأصلة هو الخطوة الأولى نحو اختيار تقنية الترسيب المثلى لهدفك الهندسي المحدد.

جدول الملخص:

فئة العيوب	القضايا الرئيسية
القيود الأساسية	قيد خط الرؤية، توليد الأشعة السينية، تأثيرات الإلكترونات الثانوية
التحديات التشغيلية	ارتفاع تكاليف المعدات/الطاقة، تدهور الفتيل، تعقيد النظام/السلامة
المقايضات	قابلية التوسع المحدودة، استخدام أقل للمواد مقابل الرش بالبلازما

هل تواجه صعوبة في اختيار تقنية الترسيب المناسبة لتطبيقك؟

في KINTEK، نحن متخصصون في مساعدة المختبرات على التنقل في تعقيدات ترسيب الأغشية الرقيقة. يمكن لخبرائنا مساعدتك في تقييم ما إذا كان التبخير بشعاع الإلكترون هو الخيار الصحيح أو إذا كان بديل مثل الرش بالبلازما، أو التبخير الحراري، أو ALD سيناسب احتياجاتك بشكل أفضل من حيث التكلفة، أو التوافق، أو النقاء.

اتصل بنا اليوم عبر نموذج الاتصال الخاص بنا لمناقشة متطلبات معدات المختبر والمواد الاستهلاكية الخاصة بك. دع KINTEK يقدم لك الحل الدقيق الذي تحتاجه لتحقيق أهدافك الهندسية.

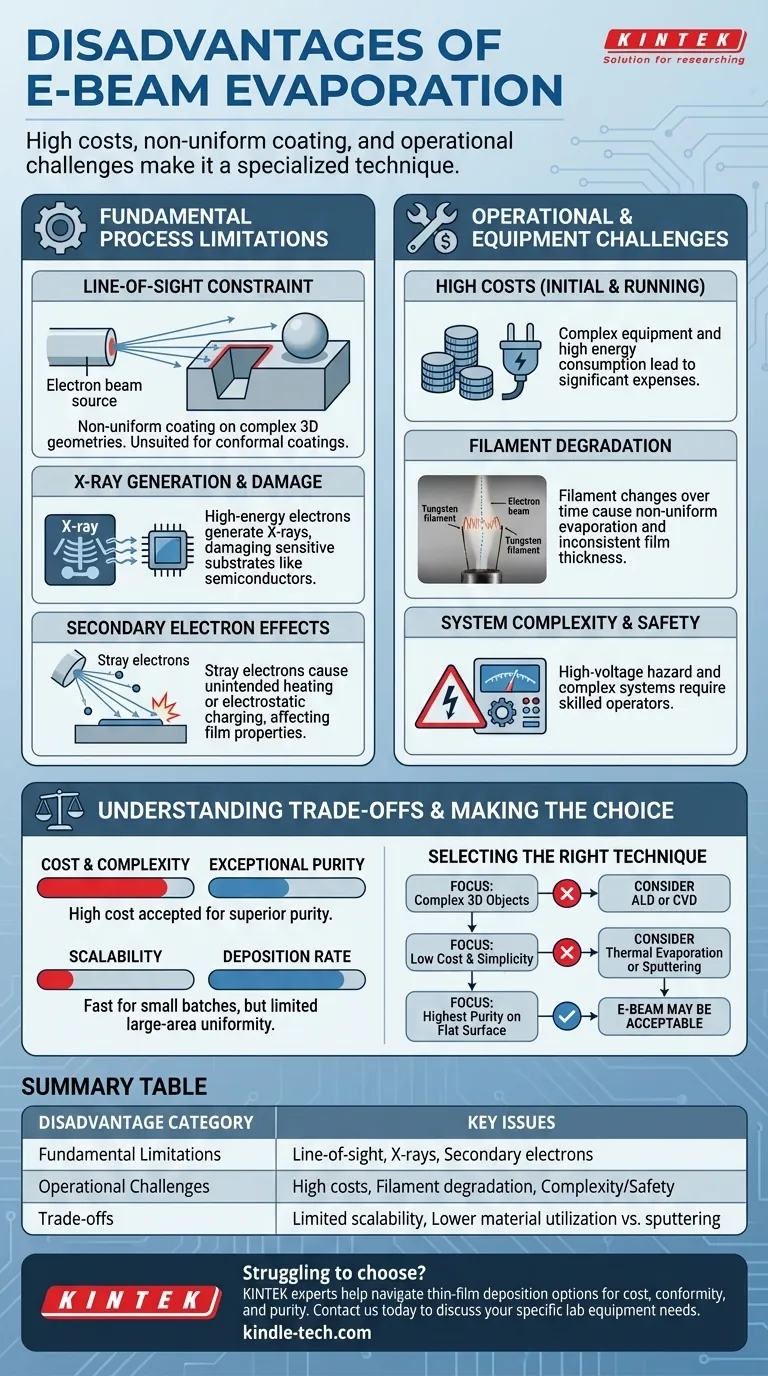

دليل مرئي
