ما هي خطوات الترسيب الكيميائي للبخار؟ دليل لتصنيع الأغشية الرقيقة المتحكم بها

في جوهره، الترسيب الكيميائي للبخار (CVD) هو عملية متطورة تحول الغازات إلى غشاء رقيق صلب وعالي الأداء على ركيزة. تتضمن هذه العملية إدخال غازات أولية تفاعلية إلى غرفة حيث تتحلل وتتفاعل على سطح ساخن، مما يؤدي إلى بناء المادة المطلوبة طبقة ذرية تلو الأخرى. تشمل الخطوات الأساسية نقل هذه الغازات إلى الركيزة، وتفاعلها الكيميائي على السطح لتشكيل مادة صلبة، وإزالة المنتجات الثانوية الغازية.

الرؤية الحاسمة هي أن CVD ليست مجرد تقنية طلاء؛ إنها تخليق كيميائي متحكم به يحدث مباشرة على السطح. فهم تسلسل الأحداث — من توصيل الغاز إلى التفاعل السطحي وإزالة المنتجات الثانوية — هو المفتاح للتحكم في خصائص المادة النهائية.

تفكيك عملية الترسيب الكيميائي للبخار (CVD)

يمكن تقسيم العملية بأكملها إلى أربع مراحل متميزة، كل منها حاسمة لتحقيق غشاء عالي الجودة وموحد. يمثل هذا التسلسل رحلة جزيء أولي من الغاز إلى بنية صلبة.

المرحلة 1: إدخال ونقل المواد الأولية

تبدأ العملية بتوصيل الغازات التفاعلية، المعروفة باسم المواد الأولية، إلى غرفة التفاعل.

هذه المواد الأولية هي مركبات متطايرة تحتوي على العناصر التي ترغب في ترسيبها. يتم نقلها نحو الركيزة المستهدفة، وعادة ما يتم حملها بواسطة تدفق غاز خامل.

المرحلة 2: الامتزاز على الركيزة

بمجرد وصول الغازات الأولية إلى الركيزة، فإنها تلتصق فيزيائيًا بسطحها في عملية تسمى الامتزاز.

يتم تسخين الركيزة نفسها إلى درجة حرارة معينة، مما يوفر الطاقة الحرارية اللازمة لدفع التفاعلات القادمة. هذه المرحلة تتعلق ببساطة بجعل الجزيئات التفاعلية "تهبط وتلتصق" على السطح.

المرحلة 3: التفاعل السطحي ونمو الغشاء

هذا هو جوهر عملية CVD، حيث يحدث التحول الكيميائي. تمتص جزيئات المواد الأولية الممتزة الطاقة من السطح الساخن وتخضع لتفاعلات كيميائية.

تؤدي هذه التفاعلات إلى تفكك المواد الأولية، مما يسمح للذرات المرغوبة بالارتباط بسطح الركيزة. ثم تنتشر الذرات (تتحرك عبر السطح) للعثور على مواقع مفضلة من الناحية الطاقوية، وتشكل هياكل بلورية مستقرة في خطوة تسمى التنوّي. تتكرر هذه العملية، مما يؤدي إلى نمو الغشاء الرقيق طبقة تلو الأخرى.

المرحلة 4: إزالة الامتزاز والتخلص من المنتجات الثانوية

التفاعلات الكيميائية التي تشكل الغشاء الصلب تنتج أيضًا منتجات ثانوية غازية غير مرغوب فيها.

يجب أن تزيل هذه الجزيئات الثانوية (تنفصل) من سطح الركيزة ويتم نقلها خارج غرفة التفاعل بواسطة تدفق الغاز. الإزالة الفعالة أمر بالغ الأهمية لمنع هذه المنتجات الثانوية من تلويث الغشاء النامي.

فهم الاختلافات والمقايضات الرئيسية

العملية "القياسية" الموصوفة أعلاه تُعرف باسم CVD الحراري، ولكن توجد عدة اختلافات لتلبية الاحتياجات المختلفة. غالبًا ما تكون المقايضة الأساسية بين درجة حرارة الترسيب وجودة الغشاء.

CVD الحراري مقابل CVD المعزز بالبلازما (PECVD)

يعتمد CVD الحراري فقط على درجات الحرارة العالية (غالبًا >600 درجة مئوية) لتوفير الطاقة للتفاعل الكيميائي. ينتج هذا أغشية نقية جدًا وعالية الجودة ولكنه يمكن أن يتلف الركائز الحساسة للحرارة مثل البلاستيك أو بعض الإلكترونيات.

يستخدم CVD المعزز بالبلازما (PECVD) مجالًا كهربائيًا لتوليد بلازما (غاز مؤين). يمكن لهذه البلازما عالية الطاقة أن تفكك الغازات الأولية عند درجات حرارة أقل بكثير، مما يجعلها مثالية للترسيب على المواد الحساسة.

الدور الحاسم للفراغ

هناك اعتقاد خاطئ شائع بأن الفراغ "يسحب" المواد الكيميائية إلى قطعة العمل. في الواقع، الغرض الأساسي للفراغ هو ضمان النقاء.

عن طريق إزالة الهواء والملوثات الأخرى من الغرفة، فإنك تخلق بيئة متحكم بها حيث يمكن فقط للغازات الأولية المقصودة أن تتفاعل. هذا يمنع تكوين الأكاسيد أو النتريدات غير المرغوب فيها في الغشاء النهائي.

تطبيق هذا على مشروعك

تعتمد طريقة CVD الصحيحة كليًا على المادة التي تقوم بترسيبها والركيزة التي تستخدمها.

• إذا كان تركيزك الأساسي على الأغشية البلورية عالية النقاء (على سبيل المثال، لأشباه الموصلات): غالبًا ما يكون CVD الحراري هو الخيار الأفضل نظرًا لجودة الغشاء الممتازة التي يتم تحقيقها عند درجات حرارة عالية.
• إذا كان تركيزك الأساسي هو الترسيب على المواد الحساسة للحرارة (على سبيل المثال، البوليمرات أو الإلكترونيات المجمعة): PECVD هو النهج الضروري، لأنه يسمح بنمو غشاء عالي الجودة عند درجات حرارة أقل بكثير.
• إذا كان تركيزك الأساسي هو زراعة أغشية معقدة متعددة العناصر (على سبيل المثال، أشباه الموصلات المتقدمة أو مصابيح LED): تُستخدم تقنية متخصصة مثل CVD العضوي المعدني (MOCVD)، والتي توفر تحكمًا دقيقًا في التركيب.

في النهاية، إتقان CVD يتعلق بالتحكم الدقيق في تسلسل الأحداث الكيميائية هذا لبناء المواد من الذرة إلى الأعلى.

جدول ملخص:

المرحلة	الإجراء الرئيسي	الغرض
1. نقل المواد الأولية	يتم إدخال الغازات إلى الغرفة	توصيل المواد الكيميائية التفاعلية إلى الركيزة
2. الامتزاز	تلتصق الجزيئات بالسطح الساخن	التحضير للتفاعل الكيميائي
3. التفاعل السطحي	تتحلل المواد الأولية؛ ينمو الغشاء طبقة تلو الأخرى	بناء الغشاء الرقيق الصلب
4. إزالة المنتجات الثانوية	يتم التخلص من النفايات الغازية	ضمان نقاء الغشاء وجودته

هل أنت مستعد لتحقيق ترسيب دقيق للأغشية الرقيقة لمختبرك؟

تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية عالية الأداء للعمليات المتقدمة مثل CVD. سواء كنت بحاجة إلى نظام CVD حراري قوي للأغشية عالية النقاء أو حل PECVD متعدد الاستخدامات للركائز الحساسة للحرارة، فإن خبرتنا تضمن حصولك على الأداة المناسبة لاحتياجاتك البحثية أو الإنتاجية.

دعنا نناقش متطلبات مشروعك. اتصل بخبرائنا اليوم للعثور على حل CVD المثالي لمختبرك.

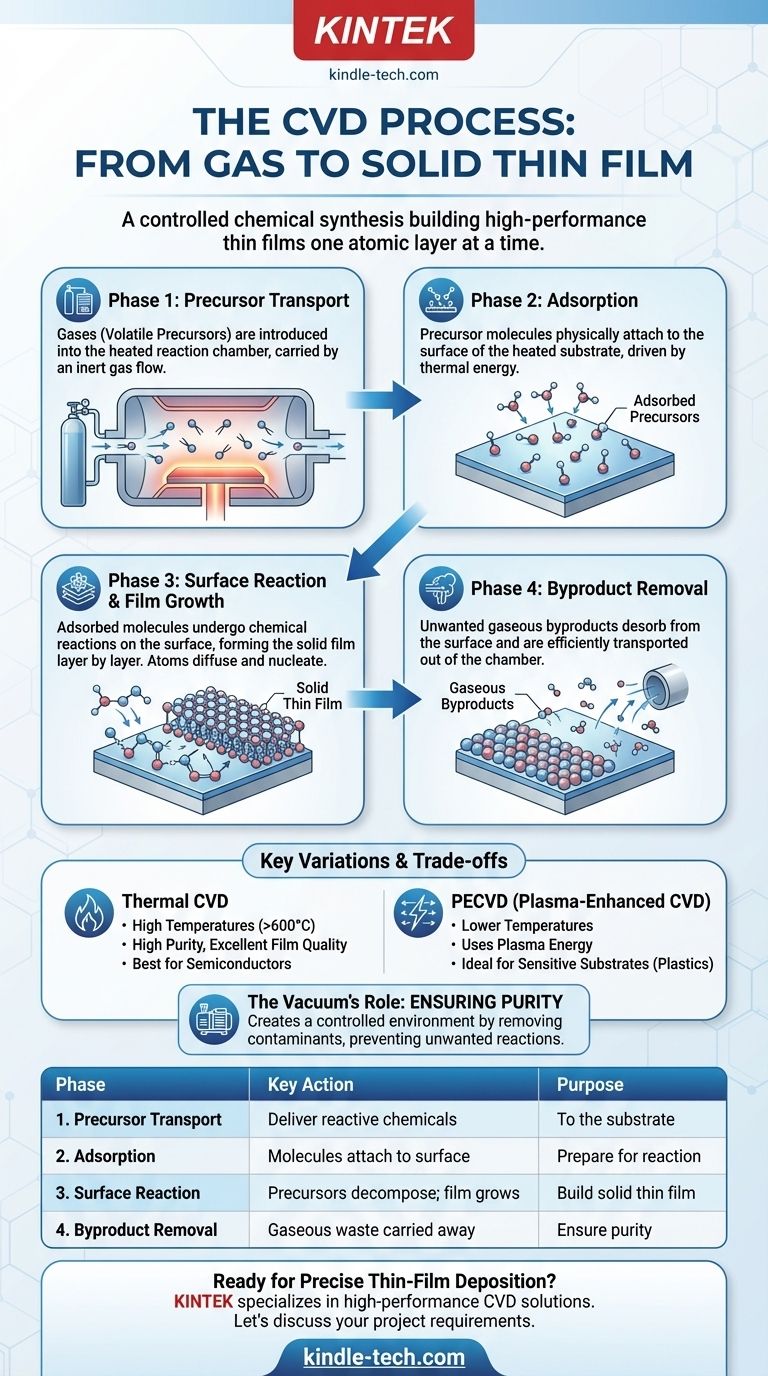

دليل مرئي
