في جوهره، جهاز التغطية بالرش (sputter coater) هو جهاز يقوم بترسيب طبقة فائقة النحافة وموحدة من مادة ما على سطح مادة أخرى. تتم هذه العملية، المعروفة باسم الرش (sputtering)، في فراغ عالٍ وتُستخدم لإنشاء طلاءات دقيقة للغاية لتطبيقات تتراوح من تصنيع أشباه الموصلات إلى إعداد العينات للمجهر الإلكتروني.
يُفهم طلاء الرش على أفضل وجه على أنه تصادم متحكم فيه للغاية على المستوى الذري. يستخدم أيونات الغاز النشطة كمقذوفات مجهرية لنحت الذرات من مادة المصدر (الـ "هدف") وترسيبها كطبقة دقيقة ومستوية على العينة (الـ "ركيزة").
كيف يعمل الرش: من البلازما إلى الفيلم الرقيق
تحدث العملية بأكملها داخل غرفة تفريغ مغلقة، وهو أمر بالغ الأهمية لضمان نقاء وجودة الطلاء النهائي. يمكن تقسيم الآلية إلى بضع خطوات رئيسية.
المكونات الأساسية
أولاً، هناك حاجة إلى أربعة مكونات: ركيزة (الجسم المراد تغطيته)، وهدف (المادة التي تريد التغطية بها)، وغاز خامل (عادةً الأرجون)، ومصدر طاقة عالي الجهد.
يعد الفراغ أمرًا بالغ الأهمية لأنه يزيل الهواء والملوثات الأخرى التي قد تتداخل مع العملية أو تُحاصر في الفيلم الرقيق.
إنشاء البلازما
بمجرد تحقيق فراغ عالٍ، يتم إدخال كمية صغيرة من الغاز الخامل، مثل الأرجون، إلى الغرفة. ثم يتم تطبيق جهد عالٍ بين الهدف (الكاثود) وحامل الركيزة (الأنود).
يؤدي هذا المجال الكهربائي المكثف إلى تنشيط غاز الأرجون، حيث يجرد الإلكترونات من الذرات وينشئ غازًا متوهجًا متأينًا يُعرف باسم البلازما. تتكون هذه البلازما من أيونات الأرجون الموجبة الشحنة وإلكترونات حرة.
حدث الرش
يتم تسريع أيونات الأرجون الموجبة الشحنة بقوة نحو مادة الهدف سالبة الشحنة. فكر في هذه الأيونات على أنها شكل دون ذري للتفجير بالرمل.
عند الاصطدام، تقوم الأيونات النشطة بانتزاع الذرات من سطح الهدف جسديًا. يُعد هذا القذف لذرات الهدف هو تأثير "الرش".
الترسيب: تشكيل الفيلم
تسافر الذرات المفككة من الهدف عبر غرفة التفريغ وتهبط على سطح الركيزة.
نظرًا لأن هذا يحدث على أساس ذرة بذرة، تتراكم الذرات لتشكل فيلمًا رقيقًا وموحدًا ومتسقًا للغاية، يغطي الركيزة بالتساوي.
لماذا هذه الطريقة قوية جدًا
الرش ليس الطريقة الوحيدة لإنشاء فيلم رقيق، ولكن خصائصه الفريدة تجعله لا غنى عنه للتطبيقات عالية الأداء.
دقة لا مثيل لها
تسمح العملية بدرجة عالية بشكل استثنائي من التحكم في سمك وتوحيد الطلاء، مما يجعل من الممكن إنشاء أفلام بسمك بضع ذرات فقط.
تعدد الاستخدامات مع المواد
يعد الرش فعالًا بشكل خاص لترسيب المواد ذات نقاط الانصهار العالية جدًا، مثل التنغستن أو التيتانيوم، والتي يصعب أو يستحيل ترسيبها باستخدام طرق التبخير الحراري. كما أنه يعمل بشكل جيد للغاية لإنشاء أفلام من السبائك المعقدة، مع الحفاظ على التركيب الأصلي للسبائك في الطلاء النهائي.
فهم المتغيرات الرئيسية
إن جودة وخصائص الفيلم المرشوش ليست مصادفة؛ بل هي نتيجة للتحكم الدقيق في العديد من معايير العملية الرئيسية. يؤثر تغيير هذه المتغيرات بشكل مباشر على النتيجة.
دور ضغط الفراغ
مستوى الفراغ حاسم. يعني الفراغ الأعلى وجود عدد أقل من جزيئات الغاز الشاردة لتصطدم بالذرات المرشوشة أثناء سفرها من الهدف إلى الركيزة، مما ينتج عنه فيلم أكثر نقاءً وكثافة.
تأثير الطاقة والغاز
يؤثر الجهد والتيار المطبقان على الهدف (الطاقة) وضغط غاز الرش (الأرجون) بشكل مباشر على معدل الترسيب. تعني الطاقة الأعلى عمومًا إنشاء المزيد من الأيونات وأنها تضرب الهدف بقوة أكبر، مما يزيد من سرعة ترسيب الفيلم.
هندسة النظام
يؤثر الترتيب المادي، مثل المسافة من الهدف إلى الركيزة، أيضًا على دور كبير. تؤثر هذه المسافة على توحيد الطلاء والطاقة التي تصل بها الذرات المرشوشة إلى الركيزة.
تطبيق هذا على هدفك
تعتمد الإعدادات المحددة التي تستخدمها على جهاز التغطية بالرش بالكامل على ما تحتاج إلى تحقيقه.
- إذا كان تركيزك الأساسي هو إعداد عينة غير موصلة للمجهر الإلكتروني الماسح (SEM): هدفك هو طبقة موصلة رقيقة وموحدة جدًا (مثل الذهب أو البلاتين) لمنع الشحن، لذلك ستعطي الأولوية للطاقة المنخفضة ووقت المعالجة لتحقيق طلاء بسمك بضعة نانومترات.
- إذا كان تركيزك الأساسي هو تصنيع العدسات البصرية: ستحتاج إلى تحكم دقيق في سمك الفيلم لإنشاء طلاءات مضادة للانعكاس، مما يتطلب معايرة دقيقة للطاقة والضغط ووقت الترسيب.
- إذا كان تركيزك الأساسي هو إنتاج أجهزة أشباه الموصلات: ستستخدم الرش لترسيب طبقات معدنية مختلفة تعمل كجهات اتصال كهربائية أو حواجز، مما يتطلب نقاءً فائقًا وفراغًا عاليًا وتحكمًا قابلاً للتكرار في العملية.
في نهاية المطاف، يوفر طلاء الرش طريقة قوية لهندسة الأسطح على المستوى الذري.
جدول ملخص:
| الجانب الرئيسي | الوصف |
|---|---|
| الوظيفة الأساسية | ترسيب طبقة رقيقة وموحدة للغاية من المادة على الركيزة |
| العملية الأساسية | الرش: استخدام أيونات الغاز النشطة لنحت الذرات من مادة الهدف |
| البيئة | غرفة تفريغ عالية لضمان النقاء والجودة |
| التطبيقات الرئيسية | إعداد عينات SEM، تصنيع أشباه الموصلات، الطلاءات البصرية |
| المزايا الرئيسية | دقة عالية، طلاءات موحدة، يعمل مع المواد ذات نقاط الانصهار العالية |
| مواد الهدف الشائعة | الذهب، البلاتين، التيتانيوم، التنغستن، سبائك مختلفة |
هل أنت مستعد لتعزيز إمكانيات مختبرك بدقة طلاء الرش؟
تتخصص KINTEK في معدات المختبرات عالية الأداء والمواد الاستهلاكية، بما في ذلك أجهزة التغطية بالرش المصممة لتطبيقات مثل إعداد عينات SEM، وأبحاث أشباه الموصلات، وتطوير الطلاءات البصرية. توفر حلولنا الطلاءات فائقة النحافة والموحدة التي يتطلبها عملك، مع الموثوقية والدقة التي تعتمد عليها المختبرات.
اتصل بنا اليوم لمناقشة كيف يمكن لمعدات التغطية بالرش لدينا تلبية احتياجات مختبرك المحددة ومساعدتك في تحقيق نتائج فائقة.

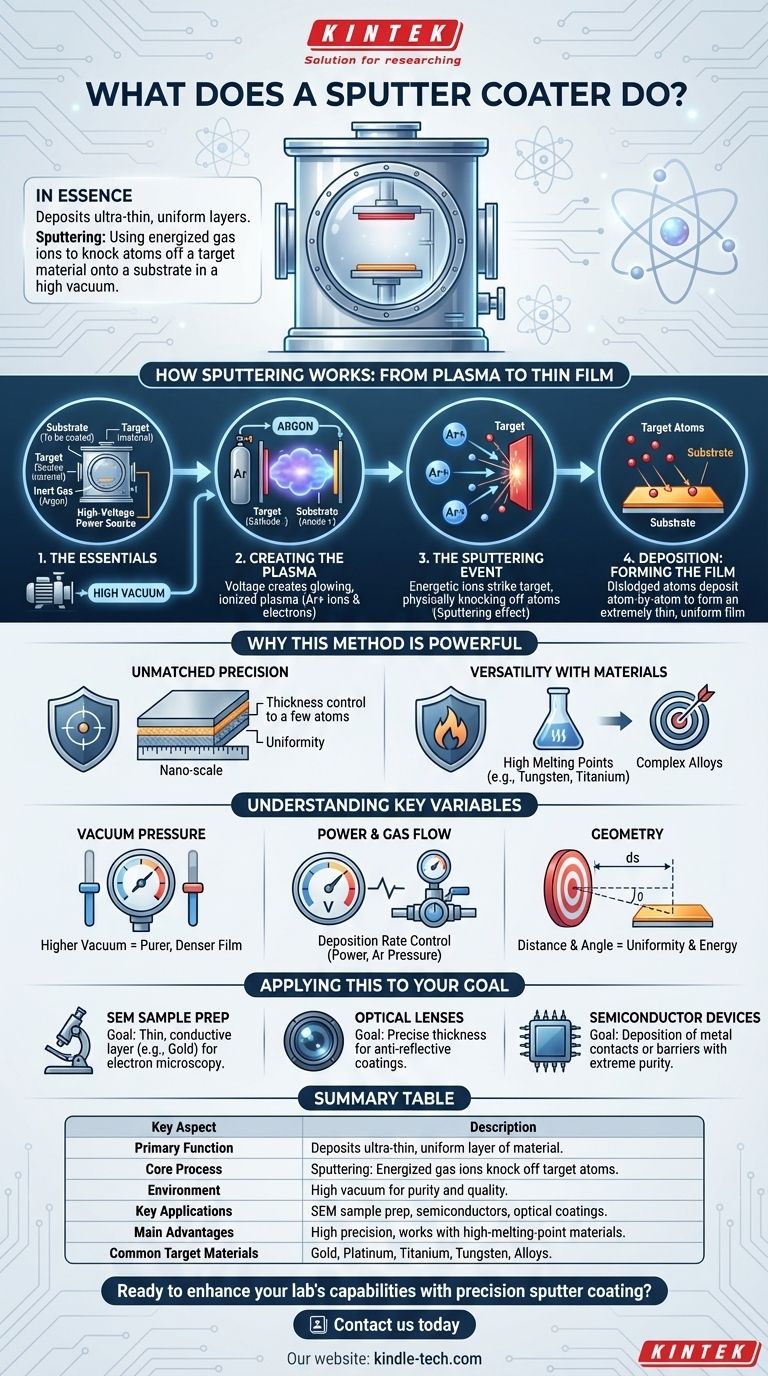

دليل مرئي
