ماذا يعني "البوتقة" (Retort) في الفرن؟ افتح التحكم الدقيق في الجو للمعالجات المعدنية

في سياق الفرن، البوتقة هي حاوية محكمة الإغلاق ومقاومة للحرارة، وغالبًا ما تكون مصنوعة من سبيكة أساسها النيكل، وتحتوي على المواد التي تخضع للمعالجة الحرارية. يتمثل هدفها الأساسي في عزل عبء العمل عن عناصر تسخين الفرن والهواء الخارجي. يتيح هذا العزل إنشاء جو مُتحكم فيه بدقة داخل البوتقة، وهو أمر بالغ الأهمية للعديد من العمليات الحرارية المتقدمة.

المفهوم الحاسم الذي يجب فهمه هو أن البوتقة تحول الفرن من مجرد فرن عادي إلى مفاعل كيميائي مُتحكم فيه. إنها ليست مجرد حاوية؛ بل هي المكون الذي يتيح التحكم في الجو عالي النقاء للمعالجات المعدنية الحساسة.

كيف تعمل البوتقة: مبدأ العزل

يعمل فرن البوتقة على مبدأ بسيط ولكنه فعال: التسخين غير المباشر داخل بيئة مُتحكم فيها. يعد فهم هذا الفصل بين الوظائف مفتاحًا لاستيعاب قيمته.

البوتقة كحجرة مُحكمة الإغلاق

البوتقة نفسها هي في الأساس صندوق أو وعاء معدني، يُعرف أيضًا باسم الغطاء الواقي (muffle). وهي مصممة لتحمل درجات الحرارة القصوى ومقاومة التفاعلات الكيميائية مع غازات العملية.

يتم تحميل هذه الحجرة بالأجزاء المراد معالجتها ثم إغلاقها بإحكام.

التسخين الخارجي

توجد عناصر تسخين الفرن، سواء كانت لفائف مقاومة كهربائية أو مواقد غاز، خارج البوتقة.

تقوم هذه العناصر بتسخين الجدران الخارجية للبوتقة. ثم تنقل البوتقة هذه الحرارة - بشكل أساسي عن طريق الإشعاع - إلى الأجزاء الموجودة بداخلها. يضمن هذا التسخين غير المباشر ألا يتعرض عبء العمل أبدًا لمنتجات الاحتراق أو الاصطدام المباشر من مصدر الحرارة.

إنشاء الجو المُتحكم فيه

بمجرد إغلاقها، يمكن إزالة الهواء الموجود داخل البوتقة (مما يخلق فراغًا) أو استبداله بغاز أو خليط غازات محدد.

هذه هي الوظيفة الأكثر أهمية للبوتقة. إنها تتيح عمليات مثل النتردة (باستخدام جو غني بالنيتروجين) أو التلبيد (الذي يتطلب غالبًا جوًا خاملًا) التي ستكون مستحيلة في فرن مفتوح بسبب التفاعلات الكيميائية غير المرغوب فيها مثل الأكسدة.

التطبيقات الرئيسية التي تعتمد على البوتقات

تتيح القدرة على التحكم في الجو مجموعة من عمليات المعالجة الحرارية المتخصصة التي تتطلب نقاءً عاليًا ودقة كيميائية.

العمليات التي تتطلب نقاءً عاليًا

تتطلب بعض المعالجات، مثل اللحام بالنحاس (brazing)، والتلبيد (sintering)، والتخمير الساطع (bright annealing)، بيئة خالية تمامًا من الأكسجين لمنع تغير اللون وضمان الترابط المناسب للمادة. البوتقة المُحكمة الإغلاق هي الطريقة الوحيدة لضمان هذا المستوى من نقاء الجو.

العمليات التي تستخدم غازات تفاعلية

تستخدم عمليات أخرى، مثل النتردة (nitriding) أو الكربنة (carburizing)، الجو بنشاط كمكون. إنها تُدخل غازات محددة تتفاعل مع سطح المعدن لتقسيته. البوتقة ضرورية لاحتواء هذه الغازات التفاعلية وضمان حدوث العملية الكيميائية بشكل صحيح وموحد.

فهم التصميم والمقايضات

على الرغم من فعاليتها العالية، فإن الأنظمة القائمة على البوتقات لها اعتبارات تصميمية ومقايضات تشغيلية محددة من المهم التعرف عليها.

آليات الإغلاق

سلامة الإغلاق أمر بالغ الأهمية. الطريقتان الأكثر شيوعًا هما حشية حلقة O من السيليكون (silicone O-ring gasket) يتم تثبيتها على السطح الخارجي للفرن أو إغلاق الرمل (sand seal)، حيث تستقر حافة البوتقة في قناة مملوءة بالرمل.

توفر حشية حلقة O إغلاقًا أكثر إحكامًا وأعلى مستوى من نقاء الجو، في حين أن إغلاق الرمل هو بديل أبسط وأقل تكلفة للتطبيقات الأقل تطلبًا.

المادة والعمر الافتراضي

تُصنع البوتقات من سبائك النيكل باهظة الثمن وعالية الحرارة. ومع ذلك، فهي في الأساس مكونات قابلة للاستهلاك.

الدورات الحرارية المستمرة للتسخين والتبريد تسبب الإجهاد والتدهور في النهاية. عمر البوتقة محدود، ويجب استبدالها بشكل دوري، مما يمثل تكلفة تشغيلية كبيرة.

التوجيه الأفقي مقابل العمودي

يمكن تصميم أفران البوتقات إما كحجرات عمودية تُحمّل من الأعلى أو أفقية تُحمّل من الأمام. هذا الاختيار ليس مسألة أداء ولكنه يحدده نوع الأجزاء التي تتم معالجتها والخدمات اللوجستية لمناولة المواد في المنشأة.

اتخاذ الخيار الصحيح لعمليتك

يعتمد اختيار فرن البوتقة بالكامل على المتطلبات الكيميائية والجوية لعمليتك الحرارية.

• إذا كان تركيزك الأساسي هو أقصى درجات نقاء الجو للحصول على تشطيب سطحي لا تشوبه شائبة: فإن فرن البوتقة مع حشية إغلاق عالية الجودة هو الخيار الحاسم.
• إذا كانت عمليتك تتطلب إدخال غاز تفاعلي محدد لتغيير سطح المادة: فإن البوتقة ضرورية لا غنى عنها لاحتواء الجو وضمان اتساق العملية.
• إذا كنت تجري معالجات بسيطة مثل تخفيف الإجهاد أو التقسية التي لا تتطلب جوًا خاصًا: فمن المحتمل أن يكون فرن البوتقة نفقات غير ضرورية، وسيكون الفرن ذو الإشعال المباشر أو الفرن الجوي القياسي أكثر فعالية من حيث التكلفة.

في نهاية المطاف، البوتقة هي المكون الحاسم الذي يحول غرفة التسخين البسيطة إلى أداة معدنية دقيقة.

جدول ملخص:

الجانب	الوصف
الوظيفة الأساسية	يعزل عبء العمل لإنشاء جو مُتحكم فيه بدقة (على سبيل المثال، خامل، تفاعلي).
الميزة الرئيسية	يتيح العمليات المتقدمة مثل النتردة والتلبيد والتخمير الساطع عن طريق منع الأكسدة.
المواد الشائعة	سبائك مقاومة للحرارة أساسها النيكل.
مثالي لـ	العمليات التي تتطلب نقاءً عاليًا للجو أو استخدام غازات تفاعلية.

هل تحتاج إلى تحكم دقيق في الجو لعملية المعالجة الحرارية الخاصة بك؟

في KINTEK، نحن متخصصون في حلول الأفران المتقدمة للمختبرات. تم تصميم أفران البوتقات لدينا لتوفير البيئات عالية النقاء المطلوبة للتطبيقات الحرجة مثل اللحام بالنحاس والتلبيد والنتردة، مما يضمن نتائج لا تشوبها شائبة وسلامة المواد.

دع خبرائنا يساعدونك في اختيار المعدات المناسبة لاحتياجاتك المعدنية المحددة. اتصل بنا اليوم لمناقشة تطبيقك واكتشاف ميزة KINTEK.

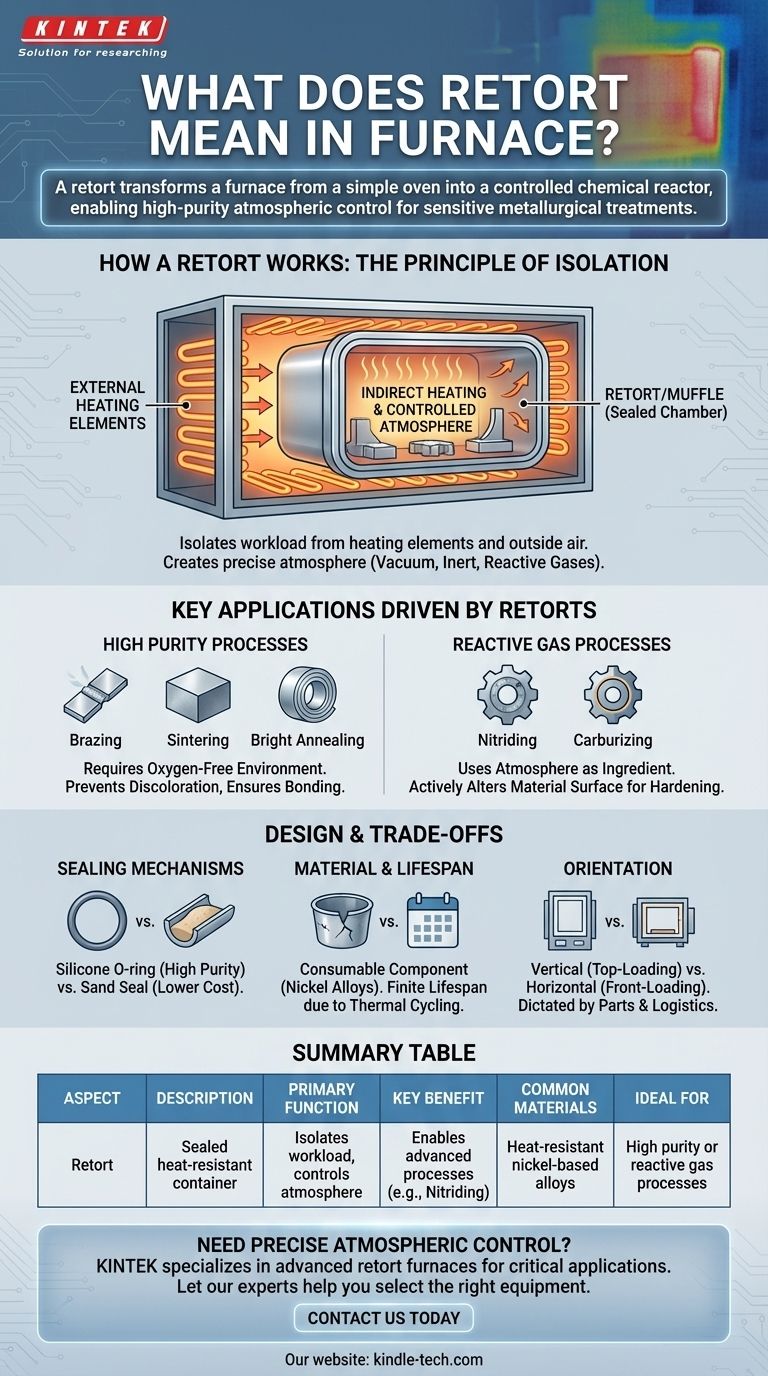

دليل مرئي
