ما هو نظام ترسيب البخار الكيميائي (CVD)؟ دليل شامل لتقنية ترسيب البخار الكيميائي

في جوهره، نظام ترسيب البخار الكيميائي (CVD) هو جهاز متطور لعملية ترسيب البخار الكيميائي. هذه عملية تُستخدم لإنشاء مواد صلبة عالية النقاء وعالية الأداء، غالبًا ما تكون على شكل أغشية رقيقة. من خلال إدخال غازات متفاعلة محددة (سلائف) إلى غرفة، يستخدم النظام الحرارة والضغط لتحفيز تفاعل كيميائي يودع مادة جديدة، ذرة تلو الأخرى، على سطح أو ركيزة. ومن الأمثلة البارزة على ذلك إنشاء الماس المصنوع في المختبر من غاز يحتوي على الكربون.

نظام ترسيب البخار الكيميائي هو في الأساس فرن كيميائي خاضع للرقابة العالية. فهو يجمع المكونات الغازية المحددة تحت درجة حرارة وضغط دقيقين، مما يتسبب في تفاعلها وترسيب مادة صلبة على ركيزة مستهدفة، مما "ينمي" بفعالية طبقة جديدة من المادة بنقاء وتحكم استثنائيين.

تفكيك عملية ترسيب البخار الكيميائي (CVD)

لفهم النظام حقًا، يجب عليك أولاً فهم العملية الأساسية التي صُمم لتسهيلها. الهدف هو الانتقال من الحالة الغازية إلى الحالة الصلبة بطريقة خاضعة للرقابة الدقيقة.

دور الركيزة

الركيزة هي الأساس. إنها المادة التي سيتم ترسيب الغشاء الجديد عليها. يبدأ النظام بوضع هذه الركيزة داخل غرفة التفاعل.

قوة الغازات السليفة

الغازات السليفة هي اللبنات الكيميائية للمادة النهائية. لإنشاء غشاء من الماس، سيكون هذا غازًا غنيًا بالكربون مثل الميثان. يتم اختيار هذه الغازات ومزجها بعناية لتوفير العناصر اللازمة للغشاء الصلب المطلوب.

بيئة التفاعل

يسخن النظام الركيزة إلى درجة حرارة عالية. تتسبب هذه الطاقة في تفكك جزيئات الغاز السليفة وتفاعلها، سواء في الطور الغازي أو على سطح الركيزة الساخن. ينتج عن هذا التفاعل ترسيب غشاء صلب على الركيزة، مما يبنيها طبقة ذرية واحدة في كل مرة.

تشريح نظام ترسيب البخار الكيميائي (CVD)

نظام ترسيب البخار الكيميائي الكامل هو تكامل لعدة أنظمة فرعية حاسمة تعمل بتناغم. يمكننا تجميعها في ثلاث وظائف أساسية: توصيل الغاز، والتفاعل، والعادم.

نظام توصيل الغاز

هذا هو مدخل النظام. وهو مسؤول عن توفير تدفق دقيق ومتسق لواحد أو أكثر من الغازات السليفة إلى المفاعل. يتطلب هذا وحدات تحكم في التدفق عالية الدقة للحفاظ على الوصفة الكيميائية الصحيحة للترسيب.

غرفة المفاعل

هذا هو قلب نظام ترسيب البخار الكيميائي. إنها غرفة محكمة الإغلاق تحتوي على الركيزة وتستوعب التفاعل الكيميائي. تشمل المكونات الرئيسية للمفاعل نفسه ما يلي:

• آلية تحميل الركيزة: طريقة آمنة لإدخال وإزالة الركائز دون تلويث الغرفة.
• مصدر الطاقة: عادةً ما يكون نظام تسخين يرفع الركيزة إلى درجة حرارة التفاعل المطلوبة، وغالبًا ما تكون عدة مئات أو حتى ألف درجة مئوية.

نظام التفريغ والعادم

يعمل هذا النظام الفرعي على إدارة بيئة الغرفة والنفايات. يتم استخدام مضخة تفريغ لإزالة الهواء والحفاظ على بيئة منخفضة الضغط، مما يمنع التفاعلات غير المرغوب فيها مع غازات الغلاف الجوي. ثم يقوم نظام العادم بإزالة الغازات السليفة غير المتفاعلة والنواتج الثانوية المتطايرة من الغرفة. غالبًا ما يتضمن هذا مرحلة معالجة العادم لتحييد الغازات الضارة أو السامة قبل إطلاقها.

معدات التحكم في العملية

هذا هو عقل العملية. يراقب نظام تحكم متطور وينظم جميع المعلمات الحرجة، بما في ذلك معدلات تدفق الغاز، وضغط الغرفة، ودرجة حرارة الركيزة، ووقت التفاعل. يضمن هذا التحكم الدقيق أن المادة النهائية لها الخصائص والسمك المطلوبان.

فهم المفاضلات

على الرغم من قوته، فإن أنظمة ترسيب البخار الكيميائي ليست حلاً شاملاً. يتضمن تصميمها وتشغيلها تعقيدات ومفاضلات متأصلة.

دقة عالية مقابل تكلفة عالية

الحاجة إلى تحكم دقيق في درجة الحرارة والضغط وتكوين الغاز يتطلب معدات متطورة ومكلفة. وهذا يجعل ترسيب البخار الكيميائي استثمارًا رأسماليًا كبيرًا مقارنة بتقنيات الترسيب الأبسط.

خصوصية المادة

نظام ترسيب البخار الكيميائي ليس أداة مقاس واحد يناسب الجميع. يعتمد اختيار الغازات السليفة ودرجات حرارة التشغيل والضغوط بشكل كبير على المادة التي يتم ترسيبها. قد يتطلب التغيير من ترسيب مادة واحدة (على سبيل المثال، نيتريد السيليكون) إلى مادة أخرى (على سبيل المثال، الماس) تغييرات كبيرة في تكوين النظام وإجراءات التنظيف.

السلامة والمناولة

العديد من الغازات السليفة المستخدمة في ترسيب البخار الكيميائي قابلة للاشتعال أو سامة أو أكالة للغاية. وهذا يستلزم بروتوكولات أمان قوية وأنظمة معالجة عادم مخصصة، مما يزيد من التعقيد التشغيلي والتكلفة.

كيفية تطبيق هذا على مشروعك

سيحدد تركيزك أي جانب من جوانب نظام ترسيب البخار الكيميائي هو الأكثر أهمية بالنسبة لك.

• إذا كان تركيزك الأساسي هو التصنيع بكميات كبيرة (على سبيل المثال، أشباه الموصلات، والطلاءات الواقية): ستكون أولويتك هي موثوقية النظام، والإنتاجية (سرعة تحميل الركيزة)، وتوحيد الغشاء المترسب عبر الركائز الكبيرة.
• إذا كان تركيزك الأساسي هو البحث والتطوير (على سبيل المثال، إنشاء مواد جديدة): ستقدر مرونة النظام، ودقة ضوابط العملية، والقدرة على تعديل معلمات التفاعل بسهولة لاستكشاف خصائص مواد جديدة.

في نهاية المطاف، يوفر نظام ترسيب البخار الكيميائي قدرة لا مثيل لها على هندسة المواد من الذرة، مما يتيح إنشاء مكونات أساسية للتكنولوجيا الحديثة.

جدول ملخص:

مكون نظام ترسيب البخار الكيميائي (CVD)	الوظيفة الأساسية
نظام توصيل الغاز	يوفر تدفقًا دقيقًا للغازات السليفة (مثل الميثان) إلى المفاعل.
غرفة المفاعل	قلب النظام؛ يحتوي على الركيزة ويستوعب التفاعل الكيميائي.
نظام التفريغ والعادم	يحافظ على بيئة منخفضة الضغط ويزيل الغازات النفايات بأمان.
معدات التحكم في العملية	العقل المدبر؛ يراقب وينظم درجة الحرارة والضغط وتدفق الغاز للدقة.

هل أنت مستعد لهندسة موادك بدقة؟

سواء كنت تقوم بتوسيع نطاق عملية تصنيع لأشباه الموصلات والطلاءات أو تجري بحثًا وتطويرًا متقدمًا على مواد جديدة، فإن نظام ترسيب البخار الكيميائي المناسب أمر بالغ الأهمية لنجاحك. تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، حيث توفر حلول ترسيب بخار كيميائي موثوقة وعالية الأداء ومصممة خصيصًا لتلبية الاحتياجات المحددة لمختبرك.

اتصل بنا اليوم لمناقشة كيف يمكن لخبرتنا أن تساعدك في تحقيق تحكم ونقاء لا مثيل لهما في مشاريع ترسيب المواد الخاصة بك.

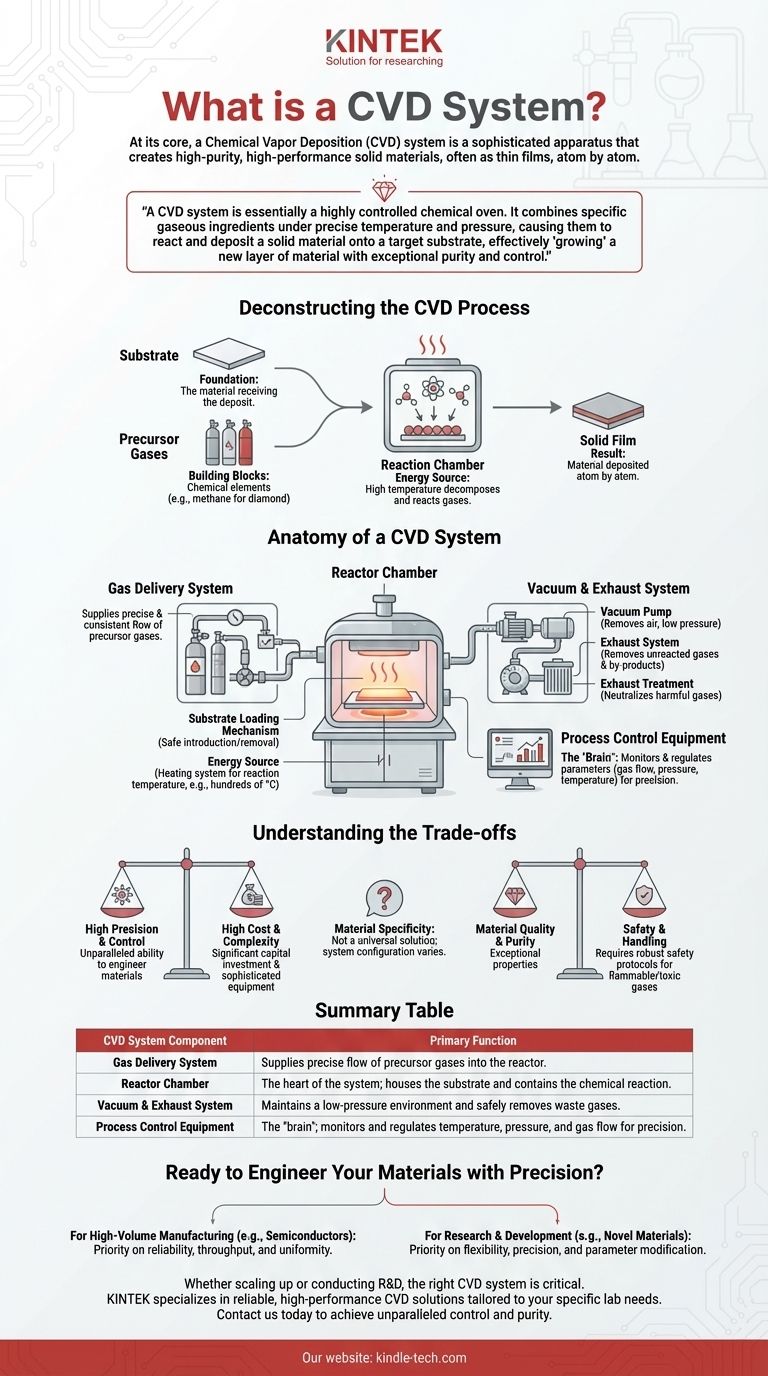

دليل مرئي
