ما هو فرن الأنبوب العمودي؟ الاستفادة من الجاذبية لتحقيق تجانس فائق وتحكم في العملية

في جوهره، فرن الأنبوب العمودي هو جهاز تسخين عالي الحرارة يتميز بغرفة أسطوانية موجهة عمودياً. يتم تسخين المواد الموضوعة داخل هذه الغرفة بواسطة عناصر محيطة، مما يسمح بالمعالجة الحرارية الدقيقة في جو متحكم به. التصميم العمودي ليس عشوائياً؛ بل هو مصمم لتوفير توزيع درجة حرارة موحد بشكل استثنائي وتمكين تقنيات معالجة مواد محددة.

إن قرار استخدام فرن أنبوب عمودي بدلاً من فرن أفقي يعتمد على المتطلبات المحددة لعمليتك. توجيهه الفريد هو خيار تصميم مدروس يتفوق في المهام التي تتطلب تجانساً جاذبياً، أو تعليق الجسيمات، أو طرق تحميل وتفريغ عينات محددة تكون غير عملية في الإعداد الأفقي.

كيف يعمل فرن الأنبوب العمودي

يبدأ فهم وظيفة فرن الأنبوب العمودي بخصيصته المميزة: توجيهه. يؤثر هذا التصميم بشكل مباشر على أدائه وتطبيقاته المثالية.

التوجيه العمودي

يتم وضع أنبوب الفرن في وضع مستقيم، مع تحميل العينة إما من الأعلى أو الأسفل. يضمن هذا المحاذاة العمودية أن قوى الجاذبية تعمل بشكل موحد على العينة، مما يمنع مشاكل مثل الترهل أو الانحناء التي يمكن أن تحدث في الأفران الأفقية مع المواد الطويلة أو الحساسة في درجات الحرارة العالية.

المكونات الأساسية وأدوارها

يتكون النظام النموذجي من بضعة أجزاء رئيسية. أنبوب كوارتز أو سيراميك عالي النقاء يحتوي على العينة والجو المتحكم به. عناصر التسخين، التي غالباً ما تكون مرتبة بشكل حلقي، تحيط بهذا الأنبوب لتوفير الحرارة. يقوم نظام تدفق الغاز بإدخال الغازات، غالباً من الأسفل، لإنشاء جو المعالجة المطلوب أو لتعليق الجسيمات.

تحقيق تجانس درجة الحرارة

تم تصميم غرفة التسخين الأسطوانية والعناصر المحيطة بها لنقل الحرارة الإشعاعي الفعال. هذا البناء، بالإضافة إلى تيارات الحمل الحراري الطبيعية داخل الأنبوب العمودي، يخلق منطقة درجة حرارة مستقرة وموحدة للغاية على طول العينة، وهو أمر بالغ الأهمية لمعالجة المواد بشكل متسق.

التطبيقات والمزايا الرئيسية

التصميم العمودي يجعل هذا النوع من الأفران مناسباً بشكل فريد للعديد من التطبيقات المتقدمة التي يصعب تحقيقها بأنواع الأفران الأخرى.

مثالي لتعليق الجسيمات والترسيب

بالنسبة لعمليات مثل الترسيب الكيميائي للبخار (CVD) على المساحيق، يتم إدخال الغاز من أسفل الأنبوب. يمكن لهذا التدفق تعليق عينة المسحوق على لوحة مسامية، مما يخلق "طبقة مميعة" حيث تتعرض كل جسيمة بشكل موحد للغازات التفاعلية والحرارة.

متفوق للتبريد السريع والعمليات الحساسة للجاذبية

يتم تبسيط التبريد السريع، أو التبريد السريع، في الفرن العمودي. يمكن تسخين العينة ثم إسقاطها بسرعة من المنطقة الساخنة إلى وسط تبريد (مثل الماء أو الزيت) يوضع مباشرة أسفل الفرن، مما يضمن معدل تبريد سريع وموحد.

التحكم المتقدم في العملية

تتميز أفران الأنابيب العمودية الحديثة بأجهزة تحكم PID (تناسبية-تكاملية-تفاضلية) متطورة. تسمح هذه الأجهزة بدورات تسخين وتبريد دقيقة وقابلة للبرمجة مع شرائح درجات حرارة متعددة. تعتبر ميزات مثل الحماية من درجة الحرارة الزائدة وتسجيل البيانات قياسية، مما يضمن السلامة وقابلية تكرار العملية.

فهم المفاضلات

على الرغم من قوتها، فإن فرن الأنبوب العمودي ليس الخيار الافتراضي لكل تطبيق. فهم مفاضلاته مقارنة بالفرن الأفقي الأكثر شيوعاً أمر أساسي.

الأفران العمودية مقابل الأفقية

غالباً ما يكون الفرن الأفقي أبسط وأكثر فعالية من حيث التكلفة للتلدين الأساسي أو المعالجة الحرارية للعينات الصلبة المستقرة. يتم اختيار الفرن العمودي عندما تستفيد العملية مباشرة من توجيهه، كما هو الحال مع المساحيق، أو المواد المنصهرة الحساسة للجاذبية، أو متطلبات التبريد السريع بالقطرات.

المساحة وإمكانية الوصول

بطبيعتها، يتطلب الفرن العمودي مساحة رأسية أكبر. اعتماداً على النموذج، قد يحتاج إلى التثبيت على حامل متخصص أو دمجه في جهاز معالجة أكبر. يمكن أن يكون تحميل العينات أيضاً أكثر تعقيداً، حيث يتضمن حوامل تحميل علوية أو آليات تحميل سفلية.

فروق دقيقة في التعامل مع العينات

بينما يسمح لك الفرن الأفقي ببساطة بإدخال وعاء العينة في الأنبوب، قد يتطلب الفرن العمودي بوتقات أو حوامل متخصصة لتعليق العينة في مركز المنطقة الساخنة. يمكن أن يضيف هذا طبقة من التعقيد إلى الإعداد ولكنه ضروري للعمليات التي يتيحها.

اتخاذ القرار الصحيح لهدفك

يتطلب اختيار تكوين الفرن الصحيح مطابقة قدرات الجهاز لاحتياجات المعالجة المحددة لديك.

• إذا كان تركيزك الأساسي هو معالجة المساحيق أو ترسيبها بشكل موحد: فإن الفرن العمودي ذو تدفق الغاز من الأسفل هو الخيار الأفضل لتميع ومعالجة الجسيمات.
• إذا كان تركيزك الأساسي هو التبريد السريع: يوفر الفرن العمودي ذو التحميل السفلي المسار الأكثر مباشرة وفعالية لإسقاط العينة في وسط التبريد.
• إذا كان تركيزك الأساسي هو التلدين البسيط للأجسام الصلبة: غالباً ما يكون الفرن الأفقي أكثر عملية وفعالية من حيث التكلفة ما لم تكن عينتك عرضة للترهل في درجات الحرارة العالية.
• إذا كنت تحتاج إلى تدرجات حرارة دقيقة: فكر في فرن متعدد المناطق (متوفر في كل من التكوينات العمودية والأفقية) للتحكم في ملفات تعريف درجة الحرارة على طول العينة.

في النهاية، يعد اختيار فرن الأنبوب العمودي قراراً استراتيجياً للاستفادة من الجاذبية والديناميكا الحرارية لعملية أكثر تحكماً وتوحيداً.

جدول الملخص:

الميزة	المنفعة
التوجيه العمودي	قوة جاذبية موحدة تمنع ترهل/انحناء العينة.
تدفق الغاز من الأسفل إلى الأعلى	مثالي لتعليق الجسيمات وعمليات الطبقة المميعة مثل CVD.
تبريد سريع مبسط	يمكن إسقاط العينة مباشرة في وسط تبريد لتبريد سريع.
تجانس فائق لدرجة الحرارة	تصميم أسطواني وتيارات حمل حراري طبيعية تخلق منطقة ساخنة مستقرة.
تحكم PID متقدم	يضمن دورات تسخين دقيقة، قابلة للبرمجة، وقابلة للتكرار.

هل أنت مستعد لتحقيق تحكم فائق في العمليات لمعالجة المساحيق، أو CVD، أو تطبيقات التبريد السريع في مختبرك؟

في KINTEK، نحن متخصصون في توفير معدات مختبرية عالية الأداء، بما في ذلك أفران الأنابيب العمودية المصممة للدقة والموثوقية. يمكن لخبرائنا مساعدتك في اختيار تكوين الفرن المناسب لتلبية أهداف معالجة المواد المحددة لديك.

اتصل بـ KINTEK اليوم لمناقشة كيف يمكن لحلولنا تعزيز قدرات وكفاءة مختبرك.

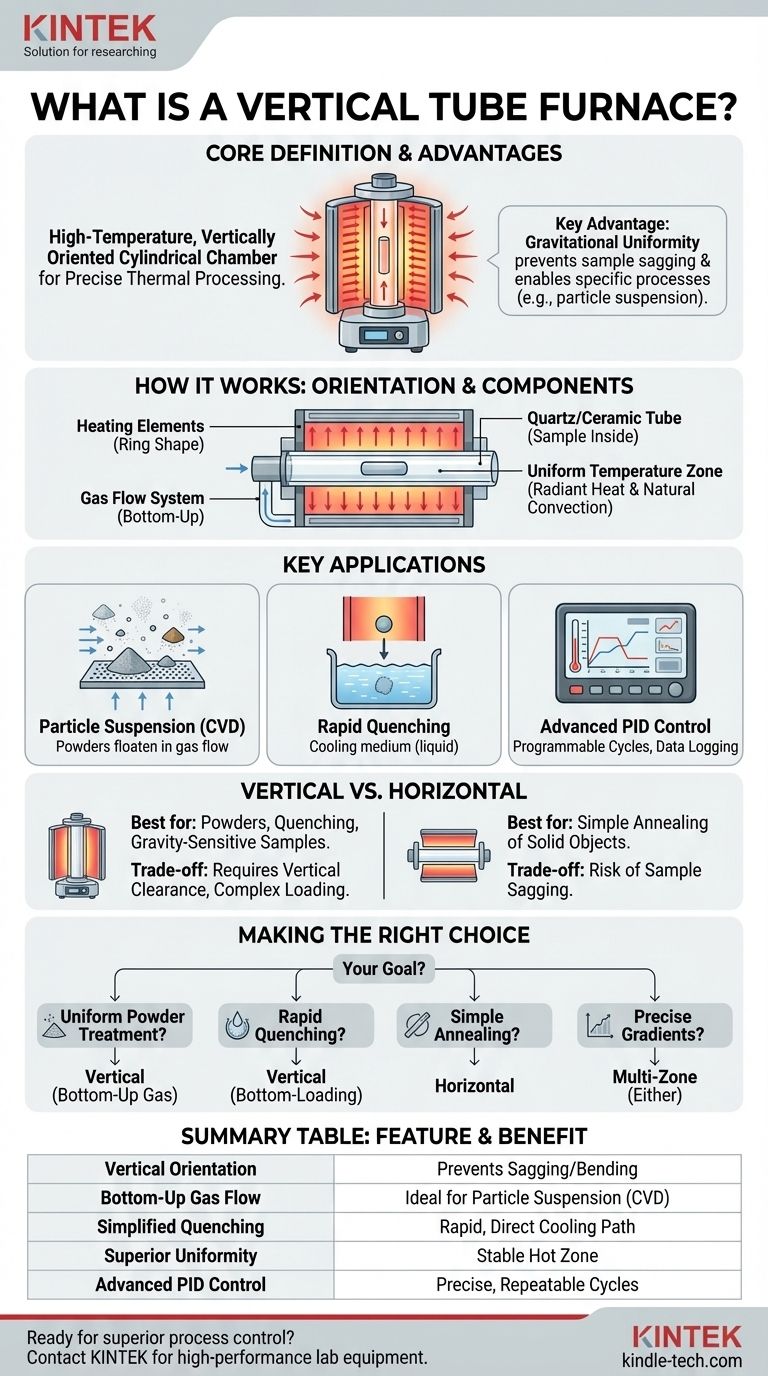

دليل مرئي
