ما هو الترسيب الكيميائي للبخار لأنابيب الكربون النانوية؟ الطريقة الرائدة لتخليق أنابيب الكربون النانوية القابلة للتطوير

في جوهرها، يُعد الترسيب الكيميائي للبخار (CVD) الطريقة الصناعية المهيمنة لتخليق أنابيب الكربون النانوية (CNTs) عالية النقاء. إنها عملية تصنيع "من الأسفل إلى الأعلى" حيث تُزرع أنابيب الكربون النانوية ذرة بذرة على سطح مُجهز. يتم تحقيق ذلك عن طريق إدخال غاز يحتوي على الكربون في فرن عالي الحرارة، حيث يقوم محفز معدني بتفكيك جزيئات الغاز وإعادة بناء الكربون في الهيكل الأسطواني للأنبوب النانوي.

تكمن الميزة الأساسية لـ CVD في تحكمها وقابليتها للتطوير التي لا مثيل لها. من خلال الضبط الدقيق للمعاملات مثل درجة الحرارة، وتدفق الغاز، واختيار المحفز، يمكننا التأثير على قطر الأنابيب النانوية الناتجة وطولها ومحاذاتها، مما يجعلها التقنية الأكثر تنوعًا لإنتاج أنابيب الكربون النانوية للإلكترونيات المتقدمة، والمواد المركبة، والمواد.

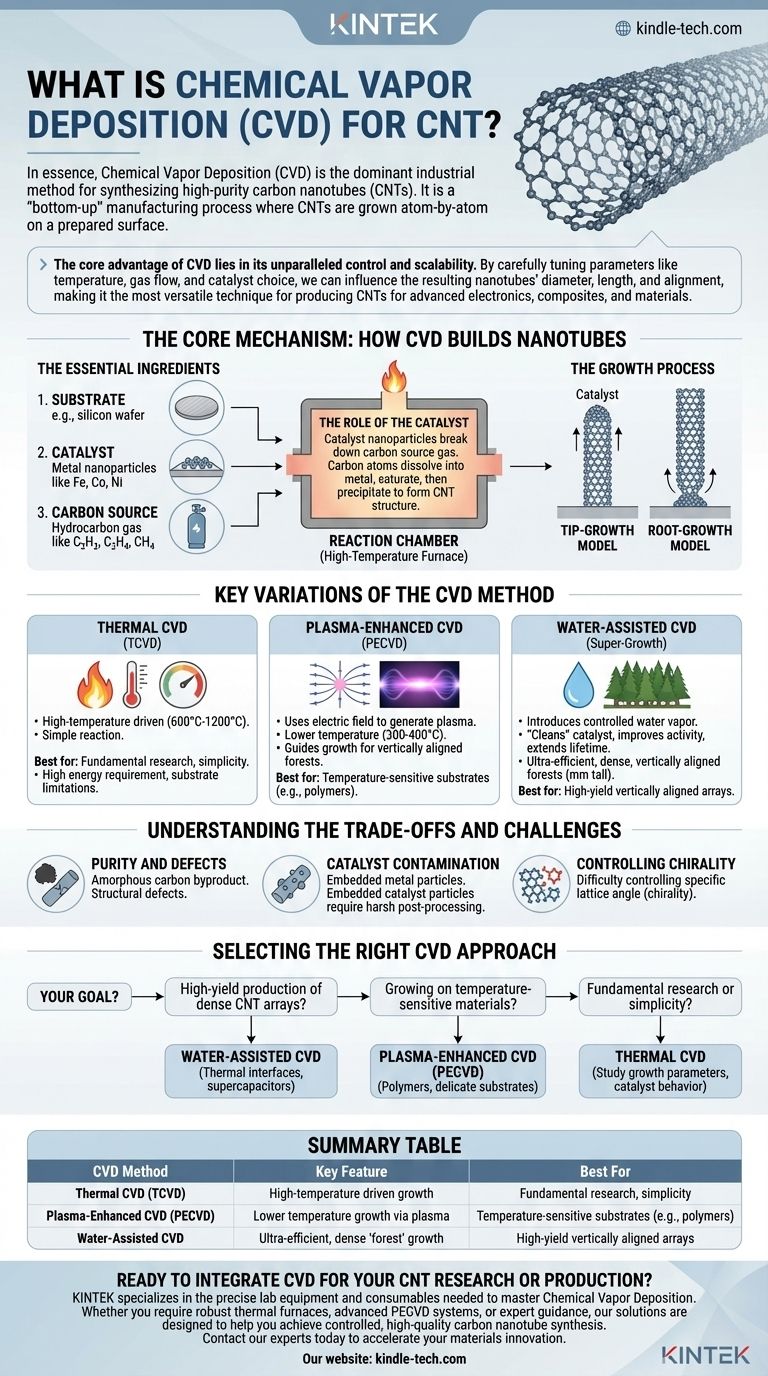

ما هو الترسيب الكيميائي للبخار لأنابيب الكربون النانوية؟ الطريقة الرائدة لتخليق أنابيب الكربون النانوية القابلة للتطوير

الآلية الأساسية: كيف تبني CVD الأنابيب النانوية

يعتمد الترسيب الكيميائي للبخار لأنابيب الكربون النانوية على تفاعل دقيق لثلاثة مكونات أساسية داخل غرفة التفاعل، عادةً ما تكون فرن أنبوب كوارتز.

المكونات الأساسية

تتطلب العملية بشكل أساسي ثلاثة أشياء:

ركيزة، وهي المادة الأساسية التي ستنمو عليها أنابيب الكربون النانوية (مثل رقاقة السيليكون).
محفز، عادةً ما يكون طبقة رقيقة من جسيمات معدنية نانوية (مثل الحديد أو الكوبالت أو النيكل) مترسبة على الركيزة.
مصدر كربون، وهو غاز هيدروكربوني (مثل الأسيتيلين أو الإيثيلين أو الميثان) سيتم تفكيكه لتوفير ذرات الكربون.

دور المحفز

جسيمات المحفز النانوية هي "البذور" التي تنمو منها الأنابيب النانوية. في درجات الحرارة العالية، تصبح هذه الجسيمات المعدنية الصغيرة نشطة، وتفكك جزيئات غاز مصدر الكربون التي تتدفق فوقها.

ثم تذوب ذرات الكربون في الجسيمات المعدنية النانوية وتتشبع بها. بمجرد أن لا تستطيع الجسيمات النانوية استيعاب المزيد من الكربون، يبدأ الكربون في الترسيب في هيكل مستقر ومنظم—مشكلاً الشبكة السداسية لطبقة الجرافين التي تلتف لتشكل أنبوبًا.

عملية النمو

يصف نموذجان أساسيان كيفية خروج الأنبوب من المحفز: نموذج النمو من الطرف ونموذج النمو من الجذر.

في النمو من الطرف، يرتفع جسيم المحفز عن الركيزة وينتقل عند الحافة الأمامية للأنبوب النانوي النامي. في النمو من الجذر، يظل المحفز مثبتًا بالركيزة، وينبثق الأنبوب النانوي منها إلى الأعلى. تعتمد النتيجة المحددة على الالتصاق بين المحفز والركيزة.

الاختلافات الرئيسية لطريقة CVD

يشمل مصطلح CVD عدة تقنيات متخصصة، كل منها مُحسّن لأهداف مختلفة.

CVD الحراري (TCVD)

هذا هو الشكل الأكثر وضوحًا. يتم دفع التفاعل بالكامل بواسطة درجات حرارة عالية، تتراوح عادة من 600 درجة مئوية إلى 1200 درجة مئوية. بساطته تجعله ممتازًا للبحث الأساسي، ولكن متطلبات الطاقة العالية يمكن أن تحد من أنواع الركائز التي يمكن استخدامها.

CVD المعزز بالبلازما (PECVD)

يستخدم PECVD مجالًا كهربائيًا لتوليد بلازما (غاز مؤين) داخل الغرفة. تساعد هذه البلازما على تفكيك جزيئات غاز مصدر الكربون بكفاءة أكبر بكثير، مما يسمح للعملية بالعمل في درجات حرارة أقل بكثير (تصل إلى 200-400 درجة مئوية).

ميزة رئيسية لـ PECVD هي أن المجال الكهربائي يمكن أن يوجه نمو أنابيب الكربون النانوية، مما يؤدي إلى غابات أنابيب نانوية منظمة للغاية، متراصفة عموديًا.

CVD المعزز بالماء

تُعرف هذه التقنية الفعالة للغاية أيضًا باسم CVD "النمو الفائق"، وتُدخل كمية صغيرة جدًا ومتحكم بها من بخار الماء إلى غرفة التفاعل. يعمل الماء كعامل مؤكسد ضعيف يزيل بشكل انتقائي تراكم الكربون غير المتبلور.

تعمل هذه العملية على "تنظيف" جسيمات المحفز، مما يحسن نشاطها بشكل كبير ويطيل عمرها. والنتيجة هي نمو فائق الكفاءة لغابات أنابيب الكربون النانوية الكثيفة للغاية، والمتراصفة عموديًا، والتي يمكن أن يصل ارتفاعها إلى عدة ملليمترات.

فهم المقايضات والتحديات

بينما CVD قوية، من الضروري فهم قيودها.

النقاء والعيوب

يمكن أن تنتج العملية منتجات ثانوية غير مرغوب فيها، مثل الكربون غير المتبلور، الذي يغطي الأنابيب النانوية ويقلل من خصائصها. يمكن أن يؤدي النمو في درجات الحرارة العالية أيضًا إلى إدخال عيوب هيكلية في جدران الأنبوب النانوي، مما يؤثر على قوتها الميكانيكية وموصليتها الكهربائية.

تلوث المحفز

بعد النمو، تظل جسيمات المحفز المعدنية مضمنة في أنابيب الكربون النانوية (إما عند الطرف أو الجذر). بالنسبة للعديد من التطبيقات، خاصة في الإلكترونيات والبيولوجيا، يجب إزالة هذه الشوائب من خلال خطوات معالجة لاحقة قاسية، مثل الغسيل الحمضي، والتي يمكن أن تلحق الضرر بالأنابيب النانوية.

التحكم في اللولبية

التحدي الأكبر في تخليق أنابيب الكربون النانوية هو التحكم في اللولبية—الزاوية المحددة لشبكة الكربون. تحدد هذه الخاصية ما إذا كان الأنبوب النانوي يتصرف كفلز أو شبه موصل. حتى الآن، لا توجد طريقة CVD توفر تحكمًا دقيقًا وقابلًا للتطوير في اللولبية، ودائمًا ما تكون العينات المزروعة مزيجًا من الأنواع.

اختيار نهج CVD الصحيح

يجب أن يكون اختيارك لطريقة CVD مرتبطًا مباشرة بهدفك النهائي.

إذا كان تركيزك الأساسي هو إنتاج عالي الغلة لمصفوفات أنابيب الكربون النانوية الكثيفة: CVD المعزز بالماء هو الطريقة الرائدة لإنشاء "غابات" متراصفة عموديًا لتطبيقات مثل الواجهات الحرارية والمكثفات الفائقة.
إذا كان تركيزك الأساسي هو النمو على مواد حساسة للحرارة: CVD المعزز بالبلازما (PECVD) هو الخيار الأفضل لأنه يعمل في درجات حرارة أقل بكثير، مما يتيح النمو على البوليمرات والركائز الحساسة الأخرى.
إذا كان تركيزك الأساسي هو البحث الأساسي أو البساطة: يوفر CVD الحراري منصة مباشرة وفعالة من حيث التكلفة لدراسة معلمات النمو وسلوك المحفز.

من خلال إتقان التفاعل بين مكوناته الأساسية، يوفر CVD أقوى منصة لهندسة أنابيب الكربون النانوية للمواد والأجهزة من الجيل التالي.

جدول الملخص:

طريقة CVD	الميزة الرئيسية	الأفضل لـ
CVD الحراري (TCVD)	نمو مدفوع بدرجة حرارة عالية	البحث الأساسي، البساطة
CVD المعزز بالبلازما (PECVD)	نمو بدرجة حرارة أقل عبر البلازما	الركائز الحساسة للحرارة (مثل البوليمرات)
CVD المعزز بالماء	نمو "غابات" كثيفة وفائقة الكفاءة	مصفوفات متراصفة عموديًا عالية الغلة
