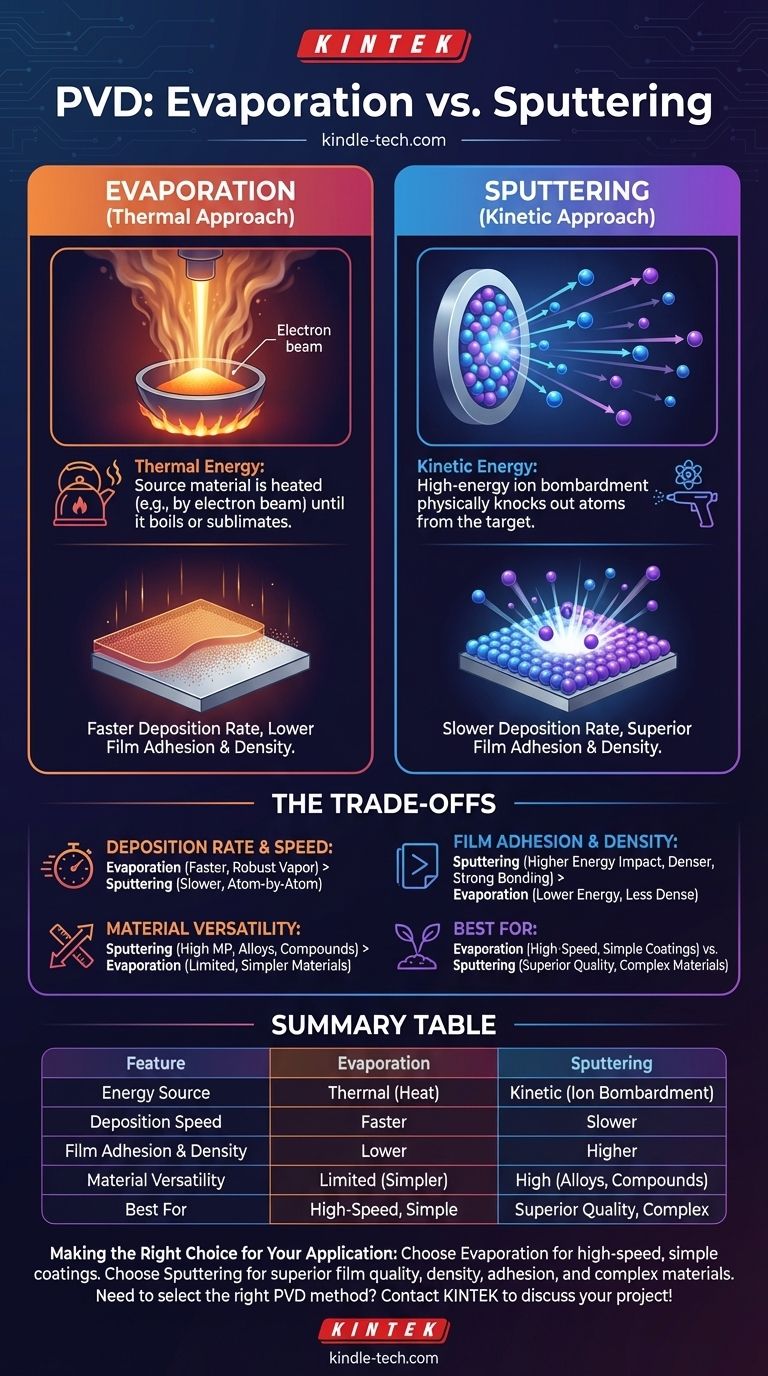

الترسيب الفيزيائي للبخار (PVD) عن طريق التبخير والرش هو تقنية ترسيب الأغشية الرقيقة المستخدمة على نطاق واسع في علوم المواد والهندسة.وهي تنطوي على تحويل مادة صلبة إلى مرحلة بخار يتم نقلها وترسيبها بعد ذلك على ركيزة لتشكيل طبقة رقيقة وموحدة وملتصقة.وتنقسم تقنية PVD إلى طريقتين أساسيتين: التبخير والتبخير بالرش.في التبخير، يتم تسخين المادة حتى تتبخر، بينما في التبخير يتم قصف المادة المستهدفة بأيونات عالية الطاقة لإزاحة الذرات، مما يؤدي إلى تكوين بخار.تُستخدم كلتا الطريقتين لإنتاج طلاءات عالية النقاء ومتينة للتطبيقات في مجال الإلكترونيات والبصريات والطلاءات الواقية.
شرح النقاط الرئيسية:
-
نظرة عامة على الترسيب الفيزيائي للبخار (PVD):
- PVD هي عملية تعتمد على التفريغ بالتقنية الببتكرية (PVD) تُستخدم لترسيب الأغشية الرقيقة من المواد على الركائز.
- وهي عملية فيزيائية، بمعنى أنها لا تنطوي على تفاعلات كيميائية لتشكيل مرحلة البخار.
- تُستخدم تقنية PVD على نطاق واسع في صناعات مثل أشباه الموصلات والبصريات وطلاء الأدوات نظرًا لقدرتها على إنتاج أغشية عالية الجودة ومتينة.
-
PVD بالتبخير:
- العملية:في التبخير، يتم تسخين المادة المراد ترسيبها في غرفة تفريغ حتى تصل إلى درجة حرارة التبخير.ويمكن تحقيق ذلك باستخدام التسخين المقاوم أو أشعة الإلكترون أو الليزر.
- النقل:تنتقل الذرات المتبخرة عبر الفراغ وتتكثف على سطح الركيزة الأكثر برودة.
- التطبيقات:يُستخدم التبخير عادةً في ترسيب المعادن والسبائك وبعض المركبات في تطبيقات مثل الطلاءات البصرية والإلكترونيات ذات الأغشية الرقيقة.
-
PVD بالتبخير بالتبخير:
- العملية:ينطوي الاخرق على قصف مادة مستهدفة (مصدر الطلاء) بأيونات عالية الطاقة (عادةً الأرجون) في الفراغ.يؤدي التأثير إلى إزاحة الذرات من الهدف، والتي تشكل بعد ذلك بخارًا.
- النقل:تنتقل الذرات المنبثقة عبر الفراغ وتترسب على الركيزة.
- التفاعل:في الاخرق التفاعلي، يتم إدخال غاز تفاعلي (مثل الأكسجين أو النيتروجين)، مما يسمح للذرات المنبثقة بتكوين مركبات مثل الأكاسيد أو النيتريدات أو الكربيدات على الركيزة.
- التطبيقات:يُستخدم الاخرق على نطاق واسع لترسيب المواد المعقدة، بما في ذلك المواد العازلة وأشباه الموصلات والأفلام المغناطيسية.
-
الخطوات الرئيسية في تقنية PVD:
- التبخير أو الاخرق:يتم تحويل المادة إلى طور البخار إما عن طريق التسخين (التبخير) أو القصف الأيوني (الرش).
- النقل:تنتقل الذرات أو الجزيئات المتبخرة عبر غرفة التفريغ إلى الركيزة.
- التفاعل (اختياري):في تقنية PVD التفاعلية، يتفاعل البخار مع غاز لتشكيل طلاء مركب.
- الترسيب:يتكثف البخار على الركيزة مكونًا طبقة رقيقة.
-
مزايا تقنية PVD:
- نقاء عالي النقاء:تنتج تقنية PVD أغشية نقية للغاية بسبب بيئة التفريغ، مما يقلل من التلوث.
- التوحيد:تسمح هذه العملية بالتحكم الدقيق في سمك الغشاء وتوحيده.
- الالتصاق:تُظهر الطلاءات بتقنية PVD التصاقًا ممتازًا بالركيزة، مما يجعلها متينة وطويلة الأمد.
- تعدد الاستخدامات:يمكن للترسيب بالترسيب بالبطاريات البولي فينيل إلكتروني (PVD) ترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والسيراميك والمواد المركبة.
-
مقارنة مع ترسيب البخار الكيميائي (CVD):
- فرق العملية:على عكس تقنية PVD، تتضمن تقنية CVD تفاعلات كيميائية لتشكيل مرحلة البخار التي تترسب بعد ذلك على الركيزة.
- درجة الحرارة:عادةً ما تتطلب تقنية CVD درجات حرارة أعلى من PVD، مما يحد من استخدامها مع الركائز الحساسة للحرارة.
- التطبيقات:غالبًا ما يُستخدم التفريد بالتقنية البصرية القلبية الوسيطة لترسيب المركبات المعقدة والطلاءات المطابقة، بينما يُفضل استخدام تقنية التفريد بالتقنية البصرية الفائقة للأغشية الرقيقة عالية النقاء.
-
التطبيقات الصناعية:
- الإلكترونيات:تُستخدم تقنية PVD لترسيب الطبقات الموصلة والطبقات العازلة في أجهزة أشباه الموصلات.
- البصريات:يتم استخدامه لإنشاء طلاءات عاكسة ومضادة للانعكاس للعدسات والمرايا.
- طلاءات الأدوات:يعزز طلاء PVD صلابة ومقاومة التآكل لأدوات القطع والقوالب.
من خلال فهم المبادئ والخطوات التي ينطوي عليها الطلاء بالتقنية الفائقة بالطباعة بالانبعاث الطيفي بالتبخير والتبخير بالتبخير، يمكن للمصنعين والباحثين اختيار الطريقة المناسبة لتطبيقهم المحدد، مما يضمن طلاءات عالية الجودة ومتينة.
جدول ملخص:
| الجانب | التبخير | التبخير |
|---|---|---|
| عملية | يتم تسخين المادة لتبخيرها في الفراغ. | تقوم الأيونات عالية الطاقة بقصف الهدف لإزاحة الذرات، مما يؤدي إلى تكوين بخار. |
| النقل | تنتقل الذرات المتبخرة عبر الفراغ لتتكثف على الركيزة. | تنتقل الذرات المبخرة عبر الفراغ لتترسب على الركيزة. |
| التفاعل | لا يتضمن عادةً أي تفاعل كيميائي. | يستخدم الاخرق التفاعلي الغازات لتكوين مركبات مثل الأكاسيد أو النيتريدات. |
| التطبيقات | المعادن والسبائك والطلاءات البصرية. | العوازل وأشباه الموصلات والأغشية المغناطيسية. |
| المزايا | درجة نقاء عالية، وسمك موحد، والتصاق ممتاز، وتعدد الاستخدامات. | نقاوة عالية وسماكة موحدة والتصاق ممتاز وتعدد استخدامات. |
