ما هو الترسيب بالرش المغناطيسي المستوي؟ عملية طلاء الأغشية الرقيقة عالية السرعة ومنخفضة الحرارة

في جوهره، الترسيب بالرش المغناطيسي المستوي (planar magnetron sputtering) هو تقنية ترسيب فيزيائي للبخار (PVD) عالية التحكم لتطبيق طبقات رقيقة. تستخدم هذه التقنية مجالًا مغناطيسيًا لحصر بلازما من أيونات الغاز النشطة مباشرة أمام مادة مصدر مسطحة (مستوية)، تسمى الهدف. تقصف هذه الأيونات الهدف، مما يؤدي إلى إزاحة الذرات ماديًا، والتي تنتقل بعد ذلك عبر فراغ وتترسب على ركيزة لتشكيل طبقة رقيقة موحدة وعالية الجودة.

الابتكار الأساسي في الترسيب بالرش المغناطيسي هو الاستخدام الاستراتيجي للمجال المغناطيسي لاحتجاز الإلكترونات بالقرب من الهدف. يؤدي ذلك إلى إنشاء بلازما كثيفة وعالية الكفاءة تزيد بشكل كبير من سرعة الطلاء وتخفض ضغط التشغيل، كل ذلك مع حماية الركيزة من الحرارة والقصف الضار.

المبدأ الأساسي: من البلازما إلى الفيلم الرقيق

لفهم الترسيب بالرش المغناطيسي، من الأفضل تقسيم العملية إلى مراحلها الأساسية. كل خطوة تبني على سابقتها في بيئة فراغية يتم التحكم فيها بدقة.

تهيئة البيئة: الفراغ والغاز الخامل

تتم العملية بأكملها داخل غرفة تفريغ عالية. هذا أمر بالغ الأهمية لإزالة الشوائب التي يمكن أن تلوث الفيلم النهائي.

بمجرد إنشاء الفراغ، يتم إدخال غاز خامل، وهو في الغالب الأرجون، عند ضغط منخفض جدًا. يوفر هذا الغاز الذرات التي سيتم تأيينها لإنشاء البلازما.

حدث الرش: قصف الأيونات

يتم تطبيق جهد سالب عالٍ على الهدف، وهو المادة المصدر للطلاء. يؤدي ذلك إلى إنشاء مجال كهربائي قوي بين الهدف (الكاثود) والغرفة/الأنود.

يشعل هذا الجهد غاز الأرجون، ويزيل الإلكترونات من الذرات ويخلق بلازما متوهجة تتكون من أيونات الأرجون الموجبة والإلكترونات الحرة. ثم يتم تسريع أيونات الأرجون الموجبة بقوة نحو الهدف المشحون سالبًا.

عند الاصطدام، تقوم هذه الأيونات عالية الطاقة بإزاحة الذرات ماديًا، أو "رشها"، من مادة الهدف.

الترسيب: تشكيل الفيلم على الركيزة

تُطرد الذرات المرشوشة من الهدف وتنتقل عبر غرفة التفريغ.

عندما تصل هذه الذرات إلى الركيزة (الجسم الذي يتم طلاؤه)، تتكثف على سطحها، وتشكل تدريجيًا طبقة رقيقة، كثيفة، وعالية الالتصاق.

ميزة "المغناطيس": لماذا المغناطيس هو المفتاح

يعمل الرش القياسي، لكنه بطيء وغير فعال. إن إضافة المغناطيس - ترتيب معين للمغناطيسات خلف الهدف - يحدث ثورة في العملية.

احتجاز الإلكترونات لتحقيق أقصى قدر من الكفاءة

عندما تصطدم الأيونات بالهدف، فإنها لا ترش الذرات فحسب، بل تزيل أيضًا الإلكترونات الثانوية. في نظام بسيط، ستفقد هذه الإلكترونات.

ينشئ المغناطيس مجالًا مغناطيسيًا موازيًا لسطح الهدف. يحبس هذا المجال الإلكترونات النشطة، مما يجبرها على مسار حلزوني طويل مباشرة أمام الهدف.

النتيجة: بلازما أكثر كثافة وترسيب أسرع

بينما تدور هذه الإلكترونات المحاصرة، فإنها تصطدم وتؤين عددًا أكبر بكثير من ذرات الأرجون المحايدة مما كانت ستفعله بخلاف ذلك.

يزيد هذا الإجراء بشكل كبير من كثافة البلازما في المنطقة الأكثر فعالية - مباشرة بجوار الهدف. المزيد من الأيونات يعني المزيد من القصف، مما يؤدي إلى معدل رش أعلى بكثير وترسيب أسرع للفيلم.

فهم المفاضلات

المفاضلة الأساسية في الترسيب بالرش المغناطيسي المستوي هي تآكل الهدف غير المنتظم. يحصر المجال المغناطيسي البلازما بشكل مكثف في منطقة معينة، غالبًا ما تكون على شكل بيضاوي أو "مضمار سباق".

يتسبب هذا القصف المركز في تآكل الهدف بشكل غير متساوٍ في هذا النمط الشبيه بالمضمار. بمرور الوقت، يتطلب هذا استبدال الهدف حتى عندما تظل كمية كبيرة من المواد خارج أخدود التآكل، مما يؤثر على كفاءة استخدام المواد.

تكوين "المستوي"

يشير مصطلح "مستوي" ببساطة إلى هندسة مادة الهدف.

بساطة الهدف المسطح

في هذا التكوين، يكون الهدف عبارة عن لوحة مسطحة، عادة ما تكون مستطيلة أو دائرية. هذا هو الإعداد الأكثر شيوعًا وفعالية من حيث التكلفة ومباشرة لطلاء الركائز المسطحة أو دفعات كبيرة من المكونات الأصغر.

تسهل هندستها البسيطة تصميمها وتوسيع نطاقها وصيانتها، ولهذا السبب فهي منتشرة في التطبيقات الصناعية لطلاء أشياء مثل الزجاج المعماري وأشباه الموصلات والشاشات.

اتخاذ القرار الصحيح لهدفك

الترسيب بالرش المغناطيسي المستوي ليس حلًا واحدًا يناسب الجميع، ولكنه أداة قوية ومتعددة الاستخدامات عند تطبيقها على المشكلة الصحيحة.

• إذا كان تركيزك الأساسي هو الإنتاج عالي الإنتاجية للطلاءات الموحدة: هذه الطريقة مثالية لمعدلات الترسيب السريعة وقابليتها للتوسع لطلاء الركائز الكبيرة والمسطحة.
• إذا كان تركيزك الأساسي هو طلاء المواد الحساسة أو الحساسة للحرارة: درجة حرارة التشغيل المنخفضة للعملية وتقليل قصف الإلكترونات على الركيزة تجعلها خيارًا ممتازًا على الطرق الحرارية الأخرى.
• إذا كان تركيزك الأساسي هو تحقيق أغشية عالية النقاء والكثافة ذات التصاق قوي: بيئة الفراغ العالية وعملية الترسيب النشطة تخلق طبقات ذات سلامة هيكلية ممتازة للتطبيقات البصرية أو الإلكترونية المتطلبة.

في النهاية، فهم هذه العملية يمكّنك من اختيار الطريقة الأكثر كفاءة ودقة لإنشاء أسطح مواد متقدمة.

جدول الملخص:

الميزة الرئيسية	المنفعة
احتجاز المجال المغناطيسي	يزيد من كثافة البلازما ومعدل الرش
هندسة الهدف المستوي	مثالية لطلاء الركائز المسطحة مثل الزجاج والرقائق
درجة حرارة تشغيل منخفضة	يحمي المواد الحساسة للحرارة والرقيقة
بيئة فراغ عالية	تضمن أغشية عالية النقاء والكثافة والالتصاق

هل تحتاج إلى حل موثوق لطلاء الأغشية الرقيقة لمختبرك؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة الرش المصممة للدقة والكفاءة. سواء كنت تعمل في أبحاث أشباه الموصلات، أو البصريات، أو علوم المواد، فإن أدوات الترسيب بالرش المغناطيسي المستوي لدينا توفر لك الطلاءات الموحدة وعالية الجودة التي تحتاجها. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم متطلبات مختبرك المحددة!

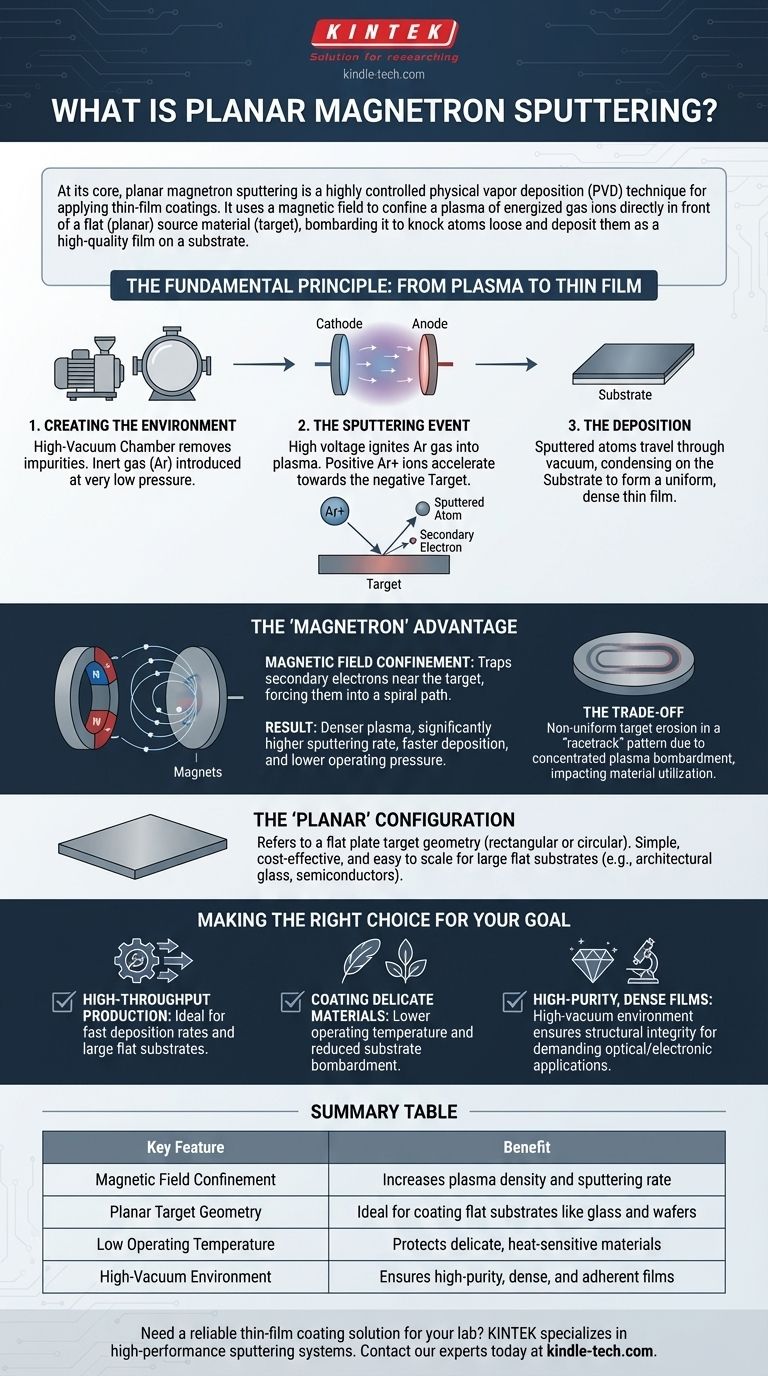

دليل مرئي
