ما هي طريقة التبخير في الترسيب الفيزيائي للبخار (PVD)؟ شرح لعملية طلاء سريعة ونقية

في الترسيب الفيزيائي للبخار (PVD)، تعد طريقة التبخير عملية يتم فيها تسخين مادة المصدر داخل حجرة تفريغ عالية حتى تتبخر. ثم تنتقل هذه الذرات أو الجزيئات الغازية عبر الفراغ وتتكثف على جسم أبرد، يُعرف بالركيزة، لتشكل طبقة صلبة رقيقة للغاية.

المبدأ الأساسي لتبخير PVD هو بساطته وسرعته. من خلال غلي المادة والسماح لها بالتكثف في مكان آخر، فإنه يوفر طريقة سريعة ونقية للغاية لإنشاء أغشية رقيقة، مما يميزه عن تقنيات PVD الأخرى التي تعتمد على الطاقة الحركية بدلاً من الطاقة الحرارية.

عملية التبخير الأساسية: رحلة من خطوتين

العملية برمتها أنيقة في بساطتها، وتتكون من مرحلتين أساسيتين تحدثان داخل بيئة تفريغ عالية.

الخطوة 1: توليد البخار

تبدأ العملية بتسخين مادة المصدر، وغالبًا ما تكون معدنًا، حتى تصل إلى درجة حرارة تبدأ عندها في التبخر، وتتحول مباشرة إلى غاز. يتم تحقيق ذلك عادةً من خلال إحدى طريقتين شائعتين:

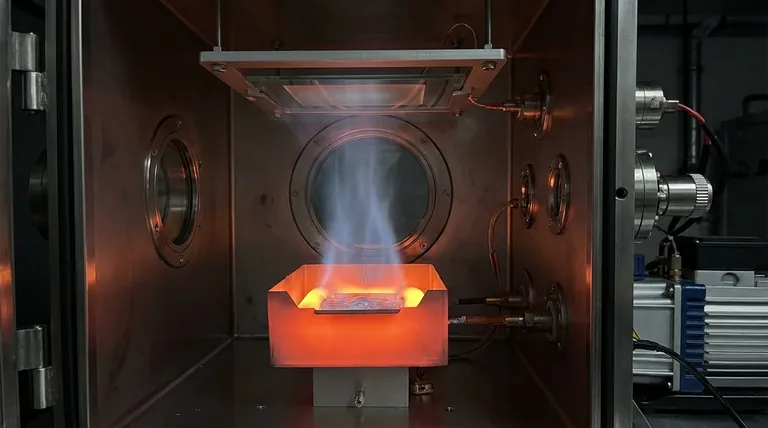

• التبخير الحراري المقاوم (Resistive Thermal Evaporation): توضع مادة المصدر في "قارب" أو على فتيل مصنوع من مادة ذات نقطة انصهار عالية. يتم تمرير تيار كهربائي قوي عبر هذا القارب، مما يؤدي إلى تسخينه بالمقاومة، وبالتالي تبخير مادة المصدر. هذه الطريقة بسيطة وغير مكلفة، ومثالية للمواد ذات نقاط الانصهار المنخفضة نسبيًا.
• التبخير بشعاع الإلكترون (E-Beam Evaporation): يتم تركيز حزمة عالية الطاقة من الإلكترونات على مادة المصدر. تتحول الطاقة الحركية للإلكترونات إلى طاقة حرارية عند الاصطدام، مما يؤدي إلى تسخين منطقة محلية جدًا من المادة إلى درجة حرارة التبخر. يتيح ذلك ترسيب المواد ذات نقاط الانصهار العالية جدًا.

الخطوة 2: التكثيف على الركيزة

بمجرد أن تصبح في الحالة الغازية، تسافر الذرات المتبخرة في مسار مستقيم، "خط رؤية"، عبر الفراغ. عندما تصادف الركيزة الأبرد (الجسم الذي يتم طلاؤه)، فإنها تفقد طاقتها الحرارية وتتكثف مرة أخرى إلى حالة صلبة، وتتراكم طبقة فوق طبقة لتشكيل غشاء موحد.

غالبًا ما يكون التسخين المناسب للركيزة نفسها أمرًا بالغ الأهمية لضمان التصاق الغشاء المترسب بقوة وتشكيل طبقة موحدة وجيدة البنية.

الخصائص الرئيسية لتبخير PVD

يعد فهم السمات المتأصلة لعملية التبخير أمرًا أساسيًا لمعرفة متى يجب استخدامها. إن مزاياها مقارنة بالطرق الأخرى، مثل الرش البطيء (sputtering)، كبيرة في سياقات محددة.

معدل ترسيب عالٍ

تتمثل إحدى المزايا الأساسية للتبخير في سرعته. نظرًا لأنه يعتمد على ضغط البخار المدفوع حراريًا، يمكنه إنتاج تدفق عالٍ للمادة، مما يؤدي إلى نمو أسرع للفيلم وإنتاجية أعلى مقارنة بالرش البطيء.

نقاء ممتاز

تعتبر بيئة التفريغ العالية حاسمة، لأنها تقلل من فرصة اصطدام جزيئات الغاز من الهواء بتيار البخار وحبسها في الغشاء المتنامي. ينتج عن هذا طلاءات ذات مستويات شوائب منخفضة جدًا وغازات ممتصة أقل.

ترسيب اتجاهي

يسافر تيار البخار في خط مباشر من المصدر إلى الركيزة. هذا الاتجاه ممتاز لتحقيق طلاءات موحدة على الأسطح المستوية التي تواجه المصدر مباشرة.

فهم المفاضلات: التبخير مقابل الرش البطيء

لا توجد طريقة واحدة متفوقة عالميًا. إن قرار استخدام التبخير هو قرار يعتمد على الأهداف والأولويات المحددة، مما يعني غالبًا مقارنته بالرش البطيء، وهو تقنية PVD الرئيسية الأخرى.

ميزة البساطة والطاقة

التبخير هو في الأساس عملية ذات طاقة أقل من الرش البطيء. تغادر الذرات المصدر بلطف وتتكثف على الركيزة. يمكن أن تكون هذه اللطف ميزة، حيث يسبب إجهادًا وحرارة أقل في الركيزة.

قيود خط الرؤية

الطبيعة الاتجاهية للغاية للتبخير هي أيضًا عيبه الرئيسي. يواجه صعوبة في طلاء الأشكال المعقدة ثلاثية الأبعاد أو جوانب الميزات بالتساوي، حيث سيتلقى أي جزء ليس في خط الرؤية المباشر للمصدر القليل أو لا شيء من الطلاء. إن الرش البطيء، حيث تتناثر الذرات بشكل عشوائي أكثر، أفضل بكثير لطلاء الهندسات المعقدة.

قيود على المواد والالتصاق

في حين أن تبخير الحزمة الإلكترونية يمكن أن يتعامل مع المواد ذات درجات الحرارة العالية، فإن التبخير الحراري الأبسط يقتصر على المواد التي يمكن تبخيرها بسهولة. علاوة على ذلك، نظرًا لأن الذرات المترسبة لديها طاقة حركية أقل، يمكن أن يكون التصاق وكثافة الفيلم الناتج أقل في بعض الأحيان مما يمكن تحقيقه من خلال عمليات الرش البطيء عالية الطاقة.

اتخاذ القرار الصحيح لهدفك

يتطلب اختيار طريقة PVD الصحيحة فهمًا واضحًا للنتيجة الأكثر أهمية لمشروعك.

• إذا كان تركيزك الأساسي هو السرعة والإنتاجية العالية: فإن معدلات الترسيب العالية للتبخير تجعله الخيار الأفضل لطلاء مجموعات كبيرة من الركائز المسطحة نسبيًا بسرعة.
• إذا كان تركيزك الأساسي هو نقاء المادة بميزانية محدودة: يوفر التبخير الحراري المقاوم عملية بسيطة ومنخفضة التكلفة تؤدي إلى أغشية نقية بشكل استثنائي.
• إذا كان تركيزك الأساسي هو طلاء الأشكال المعقدة أو زيادة كثافة الفيلم: غالبًا ما يكون الرش البطيء بديلاً أفضل بسبب طبيعته غير الاتجاهية والطاقة الأعلى للجسيمات المترسبة، مما يحسن الالتصاق وسلامة الفيلم.

في نهاية المطاف، يعد فهم الفرق الأساسي بين غلي المادة (التبخير) وقصفها حركيًا (الرش البطيء) هو المفتاح لاختيار تكنولوجيا PVD المناسبة لهدفك المحدد.

جدول ملخص:

الميزة	تبخير PVD	رش PVD البطيء
مصدر الطاقة الأساسي	حراري (حرارة)	حركي (قصف)
معدل الترسيب	عالٍ	أدنى
اتجاه الطلاء	خط رؤية	غير اتجاهي
نقاء الفيلم النموذجي	عالٍ	جيد
الأفضل لـ	الأسطح المستوية، الإنتاجية العالية	الأشكال ثلاثية الأبعاد المعقدة، الالتصاق الفائق
