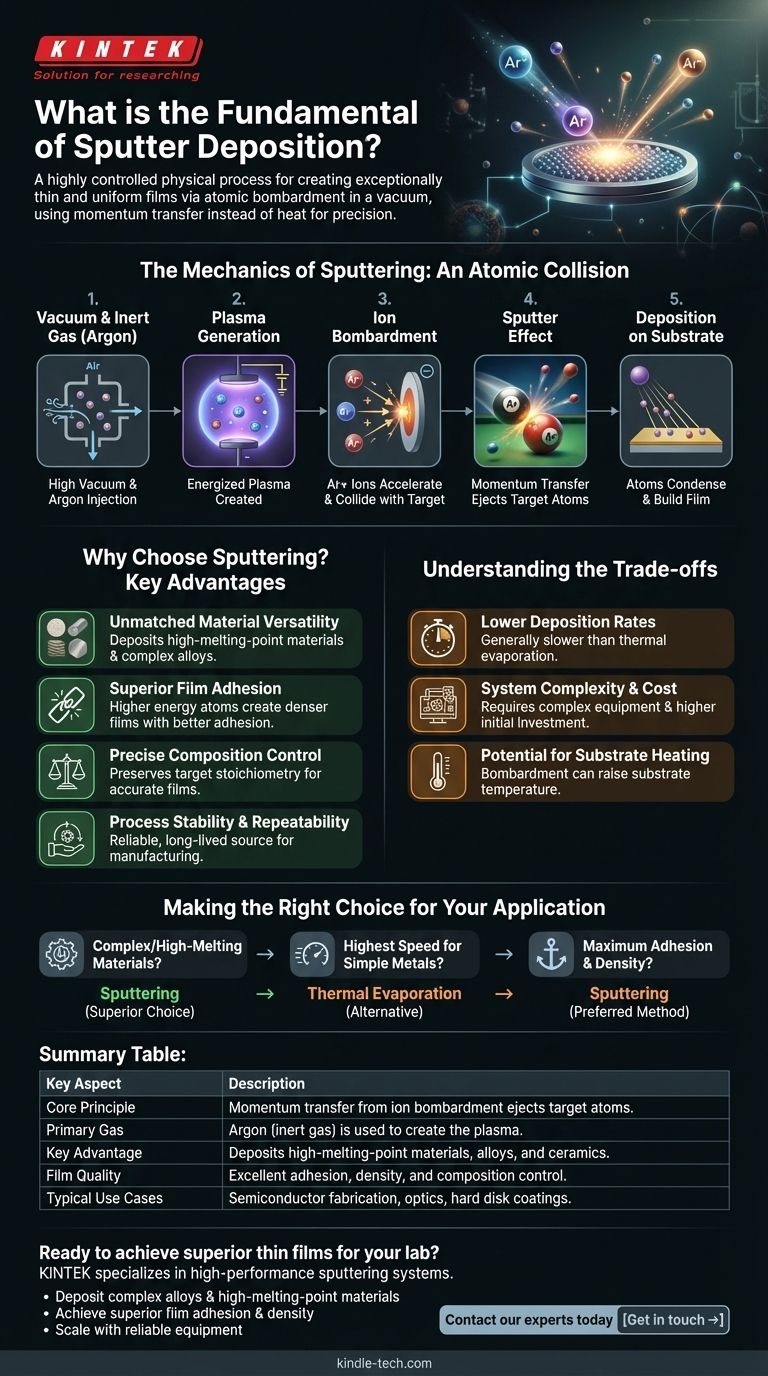

ترسيب الرذاذ هو تقنية ترسيب بخار فيزيائي (PVD) تستخدم لترسيب الأغشية الرقيقة على الركائز.وهي تنطوي على قصف مادة مستهدفة بأيونات عالية الطاقة، عادةً من بلازما الأرجون، والتي تقذف الذرات من الهدف.ثم تنتقل هذه الذرات المقذوفة عبر فراغ وتترسب على ركيزة مكونة طبقة رقيقة.وهذه العملية مدفوعة بظاهرة الاصطرار، حيث تتصادم الأيونات مع المادة المستهدفة، مما يؤدي إلى إزاحة الذرات التي تتكثف بعد ذلك على الركيزة.تُستخدم هذه الطريقة على نطاق واسع في صناعات مثل تصنيع أشباه الموصلات والبصريات وإنتاج الخلايا الشمسية نظرًا لقدرتها على إنتاج طلاءات عالية الجودة وموحدة.
شرح النقاط الرئيسية:
-
تعريف ولمحة عامة عن ترسيب الرذاذ:
- ترسيب الرذاذ هو نوع من ترسيب البخار الفيزيائي (PVD) المستخدم لإنشاء أغشية رقيقة على الركائز.
- وهو ينطوي على طرد الذرات من مادة مستهدفة من خلال قصفها بأيونات عالية الطاقة، وعادةً ما تكون أيونات الأرجون من البلازما.
- وتنتقل الذرات المقذوفة عبر فراغ وتترسب على ركيزة مكونة طبقة رقيقة.
-
دور البلازما والأيونات:
- يتم إنشاء بلازما في غرفة التفريغ باستخدام غاز خامل، عادةً ما يكون الأرجون.
- وتحتوي البلازما على أيونات أرجون موجبة الشحنة وإلكترونات حرة.
- يتم تسريع الأيونات نحو المادة المستهدفة (المهبط) بسبب مجال كهربائي مطبق، وتكتسب طاقة كافية لإزاحة الذرات من الهدف عند الاصطدام.
-
ظاهرة الاخرق:
- يحدث الاخرق عندما تصطدم الأيونات عالية الطاقة بالمادة الهدف، فتنتقل طاقتها إلى ذرات الهدف.
- ويتسبب انتقال الطاقة هذا في قذف ذرات الهدف من السطح إلى الطور الغازي.
- تُقذف الذرات المنبثقة في اتجاه عشوائي تقريبًا، مع انتقال بعضها نحو الركيزة.
-
الترسيب على الركيزة:
- وتنتقل الذرات المقذوفة عبر الفراغ وتتكثف على الركيزة مكونة طبقة رقيقة.
- يمكن أن تكون الركيزة عبارة عن رقاقة سيليكون أو خلية شمسية أو مكون بصري أو أي مادة أخرى تتطلب طلاء طبقة رقيقة.
- يتم التحكم في عملية الترسيب بشكل كبير، مما يسمح بسماكة دقيقة وتوحيد الطبقة الرقيقة.
-
مزايا ترسيب الرذاذ:
- أفلام عالية الجودة:ترسيب الرذاذ ينتج أغشية ذات التصاق وتوحيد وكثافة ممتازة.
- تعدد الاستخدامات:يمكنه ترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والسيراميك.
- درجة الحرارة المنخفضة:يمكن إجراء هذه العملية في درجات حرارة منخفضة نسبيًا، مما يجعلها مناسبة للركائز الحساسة لدرجات الحرارة.
- قابلية التوسع:وهو متوافق مع العمليات الصناعية واسعة النطاق، مثل تصنيع أشباه الموصلات.
-
تطبيقات ترسيب الرذاذ:
- أشباه الموصلات:تُستخدم لإيداع الأغشية الرقيقة للدوائر المتكاملة والإلكترونيات الدقيقة.
- البصريات:طلاء العدسات والمرايا والمكونات البصرية الأخرى لتحسين الأداء.
- الخلايا الشمسية:ترسيب الأغشية الرقيقة للتطبيقات الكهروضوئية.
- الطلاءات الزخرفية:يستخدم في إنتاج الطلاءات الزخرفية والوظيفية على مواد مختلفة.
-
إعادة الطلاء والتأثيرات الثانوية:
- يحدث إعادة الانبعاث عندما يتم إعادة انبعاث المادة المترسبة من الركيزة بسبب المزيد من القصف الأيوني.
- ويمكن أن يؤثر ذلك على خصائص الفيلم النهائية، مثل الكثافة والإجهاد، ولكن يمكن أيضًا التحكم فيه لتحسين جودة الفيلم.
-
مقارنة مع تقنيات الترسيب الأخرى:
- بالمقارنة مع التبخير الحراري، يوفر الترسيب بالتبخير الرذاذي التصاقاً أفضل وطاقة أعلى للذرات المودعة.
- وهو أكثر تنوعًا من الترسيب بالبخار الكيميائي (CVD) بالنسبة لبعض المواد والتطبيقات، لأنه لا يتطلب تفاعلات كيميائية.
وباختصار، فإن الترسيب بالرش هو تقنية متعددة الاستخدامات ومستخدمة على نطاق واسع لترسيب الأغشية الرقيقة بدقة وجودة عاليتين.وتتضمن مبادئها الأساسية إنشاء بلازما، ورش المواد المستهدفة، والترسيب على الركيزة، مما يجعلها حجر الزاوية في تكنولوجيا الأغشية الرقيقة الحديثة.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| التقنية | ترسيب البخار الفيزيائي (PVD) |
| عملية الترسيب الفيزيائي للبخار | قصف المادة المستهدفة بأيونات عالية الطاقة (بلازما الأرجون) |
| المكونات الرئيسية | بلازما، مادة مستهدفة، ركيزة، غرفة تفريغ الهواء |
| المزايا | أغشية عالية الجودة، وتعدد الاستخدامات، ودرجات الحرارة المنخفضة، وقابلية التوسع |
| التطبيقات | أشباه الموصلات، والبصريات، والخلايا الشمسية، والطلاءات الزخرفية |
| المقارنة | التصاق أفضل من التبخير الحراري؛ أكثر تنوعًا من الترسيب بالتبخير الحراري؛ أكثر تنوعًا من الترسيب بالتبخير الحراري |
