بالنسبة للعمليات الحرارية التقليدية، تعتبر درجة الحرارة "العالية" لترسيب البخار الكيميائي (CVD) بشكل عام أي درجة حرارة تتجاوز 600 درجة مئوية (1112 درجة فهرنهايت). ومع ذلك، هذه ليست قاعدة عالمية، حيث يتم تحديد درجة الحرارة المطلوبة بالكامل من خلال المواد المحددة والتفاعلات الكيميائية المعنية، حيث تتجاوز بعض العمليات المتخصصة لمواد مثل الماس أو كربيد السيليكون 1200 درجة مئوية أو حتى 2000 درجة مئوية.
الرؤية الحاسمة هي أن درجة الحرارة في الترسيب بالبخار الكيميائي لا تتعلق فقط بكونها "ساخنة"؛ بل هي الأداة الأساسية المستخدمة لتوفير طاقة التنشيط المحددة المطلوبة لتفكيك غازات السلائف وتكوين غشاء رقيق عالي الجودة وكثيف على الركيزة. لذلك، فإن درجة الحرارة "الصحيحة" هي دالة للكيمياء، وليست رقمًا ثابتًا.
لماذا تعتبر درجة الحرارة هي محرك الترسيب بالبخار الكيميائي
تعتبر درجة الحرارة أهم معلمة في أي عملية ترسيب بالبخار الكيميائي حرارية. إنها تتحكم بشكل مباشر في التفاعلات الكيميائية التي تحدد خصائص الغشاء، من هيكله إلى نقائه.
توفير طاقة التنشيط
يحتاج كل تفاعل كيميائي إلى كمية معينة من الطاقة لكي يبدأ - وهي طاقة التنشيط. في الترسيب بالبخار الكيميائي الحراري، توفر الحرارة هذه الطاقة. إنها تكسر الروابط الكيميائية في غازات السلائف المتطايرة، مما يسمح للذرات المرغوبة بالترسيب على سطح الركيزة.
التأثير على الحركة السطحية
بمجرد هبوط الذرات على الركيزة، فإنها تحتاج إلى أن تكون قادرة على التحرك للعثور على مكانها المثالي في الشبكة البلورية. درجات الحرارة الأعلى تزيد من هذه الحركة السطحية، مما يسمح للذرات بتكوين غشاء أكثر ترتيبًا وكثافة وبلوريًا مع عدد أقل من العيوب.
تحديد نظام الترسيب
يكشف مدى حساسية معدل الترسيب لدرجة الحرارة عن العامل المحدد للعملية. عند درجات الحرارة المنخفضة، يكون المعدل محددًا بمعدل التفاعل؛ لا توجد طاقة كافية لحدوث التفاعل بسرعة. عند درجات الحرارة الأعلى، تصبح العملية محددة بنقل الكتلة، مما يعني أن التفاعل يحدث بسرعة كبيرة لدرجة أن الاختناق هو ببساطة مدى سرعة وصول غاز السلائف الجديد إلى السطح.

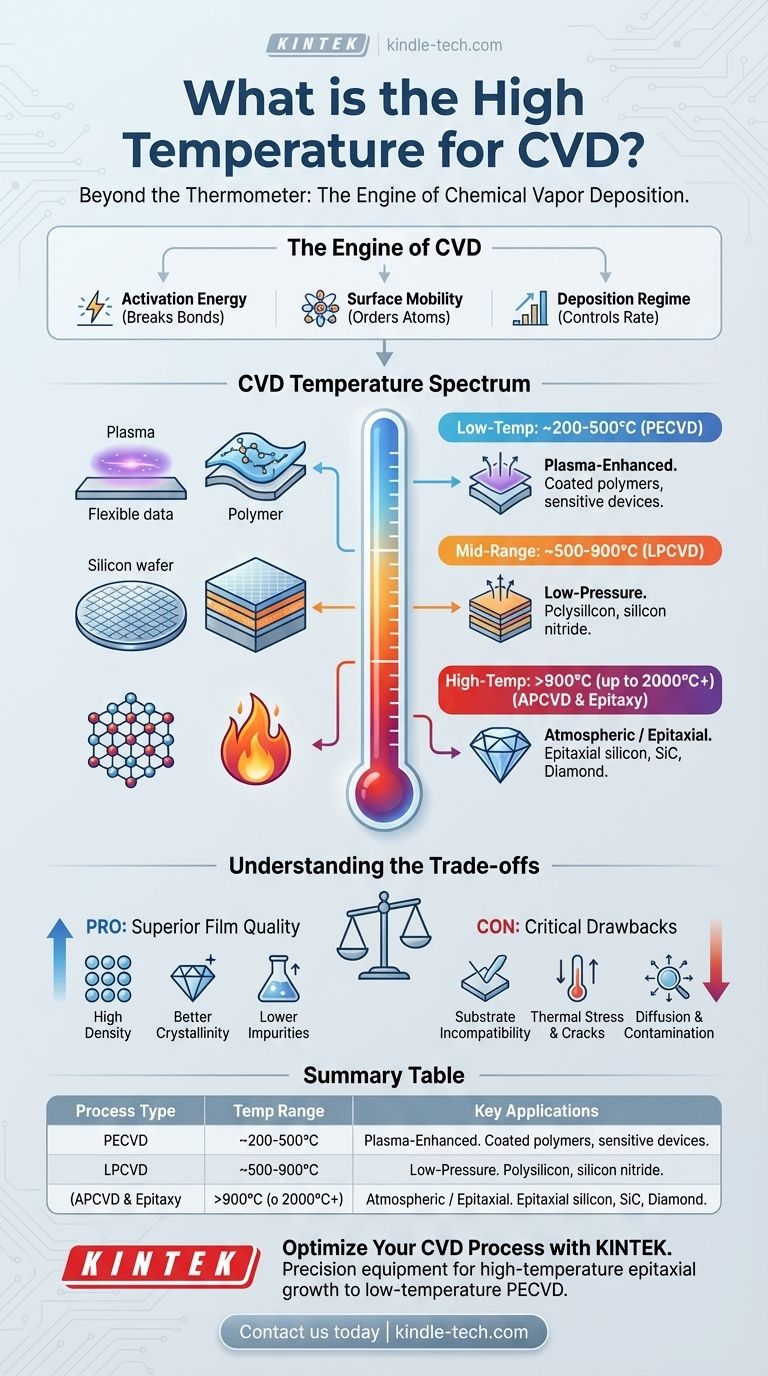

طيف درجات حرارة الترسيب بالبخار الكيميائي
نظرًا لأن المواد المختلفة تتطلب طاقات تنشيط مختلفة، فإن عمليات الترسيب بالبخار الكيميائي تعمل عبر نطاق واسع من درجات الحرارة. يمكننا تجميعها في ثلاث فئات عامة.
الترسيب بالبخار الكيميائي في درجات الحرارة المنخفضة: ~200 إلى 500 درجة مئوية
يهيمن على هذا النطاق الترسيب بالبخار الكيميائي المعزز بالبلازما (PECVD). بدلاً من الاعتماد فقط على الحرارة، يستخدم الترسيب بالبخار الكيميائي المعزز بالبلازما مجالًا كهربائيًا لإنشاء بلازما، مما ينشط غازات السلائف. يتيح ذلك الترسيب عند درجات حرارة أقل بكثير، مما يجعله ضروريًا لطلاء الركائز الحساسة للحرارة مثل البوليمرات أو الأجهزة الإلكترونية المكتملة بطبقات معدنية نهائية.
الترسيب بالبخار الكيميائي في النطاق المتوسط: ~500 إلى 900 درجة مئوية
هذا هو النطاق الأساسي للعديد من تطبيقات أشباه الموصلات، لا سيما بالنسبة للترسيب بالبخار الكيميائي منخفض الضغط (LPCVD). تقع العمليات لترسيب المواد الشائعة مثل السيليكون متعدد البلورات (polysilicon) ونيتريد السيليكون (Si₃N₄) في هذا النطاق تمامًا. إنه يوفر توازنًا جيدًا بين تحقيق أغشية عالية الجودة وميزانيات حرارية يمكن التحكم فيها.
الترسيب بالبخار الكيميائي في درجات الحرارة العالية: >900 درجة مئوية
تُحفظ هذه العمليات للمواد إما مستقرة جدًا أو تتطلب بنية بلورية مثالية. عمليات الترسيب بالبخار الكيميائي عند الضغط الجوي (APCVD) لنمو طبقات سميكة من ثاني أكسيد السيليكون أو العمليات المتخصصة لنمو طبقات السيليكون الإبتكسي عالية النقاء تعمل بشكل جيد فوق 1000 درجة مئوية. يتطلب تصنيع المواد شديدة الصلابة مثل كربيد السيليكون (SiC) أو الماس درجات حرارة أكثر تطرفًا.
فهم المفاضلات لدرجات الحرارة العالية
يعد اختيار درجة حرارة عملية أعلى قرارًا مدروسًا له فوائد كبيرة وعيوب حرجة.
إيجابي: جودة غشاء فائقة
بشكل عام، تنتج درجات الحرارة الأعلى أغشية ذات كثافة أعلى، وبلورية أفضل، ومستويات شوائب أقل. تساعد الحركة السطحية المتزايدة على "إصلاح" العيوب أثناء نمو الغشاء، مما يؤدي إلى خصائص مادية فائقة.
سلبي: عدم توافق الركيزة
هذا هو القيد الأهم. لا يمكنك ترسيب غشاء عند 1000 درجة مئوية على ركيزة تنصهر عند 600 درجة مئوية أو جهاز سيتضرر من تلك الحرارة. تحد درجات الحرارة العالية بشدة من أنواع المواد التي يمكن استخدامها كأساس.
سلبي: الإجهاد الحراري والانتشار
عندما تبرد الركيزة والفيلم الساخنان، يمكن أن يتسبب الاختلاف في معاملات التمدد الحراري الخاصة بهما في إجهاد هائل، مما يتسبب في تشقق الفيلم أو تقشره. علاوة على ذلك، يمكن للحرارة العالية أن تتسبب في انتشار الذرات من الطبقات السفلية إلى الأعلى في الفيلم الجديد، مما يؤدي إلى تلويثه وإفساد أداء الجهاز.
اختيار درجة الحرارة المناسبة لهدفك
يتم تحديد درجة الحرارة المثلى من خلال هدفك النهائي. الخيار دائمًا هو مفاضلة بين خصائص الغشاء المثالية والقيود المادية لركيزتك.
- إذا كان تركيزك الأساسي هو التوافق مع الركائز الحساسة (مثل البوليمرات أو الدوائر النهائية): خيارك الوحيد هو الترسيب بالبخار الكيميائي المعزز بالبلازما في درجات الحرارة المنخفضة، حيث توفر البلازما الطاقة التي لا تستطيع الحرارة توفيرها.
- إذا كان تركيزك الأساسي هو أعلى جودة بلورية ممكنة (مثل السيليكون الإبتكسي للرقائق عالية الأداء): يجب عليك استخدام عملية حرارية في درجات حرارة عالية فوق 1000 درجة مئوية وتصميم مسار التصنيع بأكمله حول هذا القيد الحراري.
- إذا كان تركيزك الأساسي هو عملية قوية ومفهومة جيدًا للمواد القياسية (مثل البولي سيليكون أو العوازل): توفر عمليات الترسيب بالبخار الكيميائي منخفض الضغط في النطاق المتوسط بين 600 درجة مئوية و 900 درجة مئوية أفضل توازن بين جودة الفيلم والإنتاجية والميزانية الحرارية.
في نهاية المطاف، تعد درجة الحرارة في الترسيب بالبخار الكيميائي أداة دقيقة تستخدم لدفع نتائج كيميائية محددة وتحديد الخصائص النهائية للمادة التي تنشئها.
جدول ملخص:
| نوع عملية الترسيب بالبخار الكيميائي | نطاق درجة الحرارة النموذجي | التطبيقات الرئيسية |
|---|---|---|
| درجة حرارة منخفضة (PECVD) | ~200 درجة مئوية إلى 500 درجة مئوية | طلاء البوليمرات، طبقات الأجهزة النهائية |
| النطاق المتوسط (LPCVD) | ~500 درجة مئوية إلى 900 درجة مئوية | ترسيب البولي سيليكون، نيتريد السيليكون |
| درجة حرارة عالية (APCVD) | >900 درجة مئوية (تصل إلى 2000 درجة مئوية+) | السيليكون الإبتكسي، SiC، أغشية الماس |
