في الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، الغاز الطليعي هو المركب الكيميائي الغازي أو المتبخر المحدد الذي يتم إدخاله إلى غرفة التفاعل. يحتوي هذا الغاز على الذرات الأساسية التي ستشكل في النهاية الغشاء الرقيق الصلب على الركيزة. وهو يعمل كمادة خام، أو سلف كيميائي، يتم تفكيكه بواسطة البلازما لبدء عملية الترسيب.
الوظيفة الأساسية للغاز الطليعي هي العمل كوسيط نقل، يوصل العناصر المطلوبة إلى الركيزة في شكل غازي مستقر. يتمثل الابتكار في الترسيب الكيميائي للبخار المعزز بالبلازما في استخدامه لطاقة البلازما - وليس فقط الحرارة العالية - لتفكيك جزيئات الطليعة المستقرة هذه، مما يتيح ترسيب الأغشية عالية الجودة في درجات حرارة أقل بكثير.
رحلة الغاز الطليعي في الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)
لفهم المفهوم بالكامل، من الضروري فهم الدور خطوة بخطوة الذي يلعبه الطليعي من إدخاله إلى الغرفة إلى تحوله النهائي إلى غشاء صلب.
الخطوة 1: الإدخال إلى فراغ
يتم إدخال تدفق مضبوط بدقة من غاز طليعي واحد أو أكثر إلى غرفة تفريغ منخفضة الضغط. يعد اختيار الغاز أمرًا بالغ الأهمية، لأنه يحدد بشكل مباشر التركيب الكيميائي للغشاء النهائي.
الخطوة 2: الإثارة بواسطة البلازما
يتم تطبيق مجال كهربائي، عادةً تردد راديوي (RF)، عبر الأقطاب الكهربائية في الغرفة. تشعل هذه الطاقة الغاز الطليعي، وتجرد الإلكترونات من بعض جزيئات الغاز وتنشئ بلازما.
هذه البلازما هي غاز متأين وعالي الطاقة يحتوي على مزيج من الجزيئات المتعادلة، والجذور الحرة، والأيونات، والإلكترونات عالية الطاقة.
الخطوة 3: إنشاء الأنواع المتفاعلة
تتصادم الإلكترونات عالية الطاقة داخل البلازما مع جزيئات الغاز الطليعي المستقرة. تنقل هذه التصادمات الطاقة، مما يؤدي إلى كسر الروابط الكيميائية للطليعة.
هذه هي الخطوة الرئيسية التي تميز الترسيب الكيميائي للبخار المعزز بالبلازما. فبدلاً من الاعتماد على الطاقة الحرارية العالية (الحرارة) لكسر الروابط، فإنه يستخدم طاقة البلازما. وهذا يخلق شظايا كيميائية عالية التفاعل، تُعرف باسم الجذور الحرة والأيونات.
الخطوة 4: الترسيب ونمو الغشاء
تنتشر هذه الأنواع المتفاعلة التي تم تكوينها حديثًا عبر الغرفة وتصل إلى سطح الركيزة.
عند الوصول، تتفاعل بسهولة مع السطح ومع بعضها البعض، وهي عملية تسمى الامتزاز. أثناء ارتباطها بالسطح، فإنها تبني الغشاء الرقيق الصلب المطلوب، طبقة تلو الأخرى. تتم إزالة المنتجات الثانوية الكيميائية غير المرغوب فيها من الغرفة بواسطة نظام التفريغ.
التمييز الحاسم عن الطرق الأخرى
إن فهم ما يجعل "الغاز الطليعي" فريدًا لهذه العملية يوضح سبب استخدام الترسيب الكيميائي للبخار المعزز بالبلازما لتطبيقات محددة.
سلف كيميائي، وليس مصدرًا ماديًا
يشير مصطلح "الطليعة" حرفيًا إلى "السابق" أو "السلف". الغاز نفسه ليس المادة النهائية. إنه مركب مستقر يخضع لتفاعل كيميائي ليصبح الغشاء.
على سبيل المثال، لترسيب غشاء نيتريد السيليكون ($\text{Si}_3\text{N}_4$)، قد يستخدم المرء السيلان ($\text{SiH}_4$) والأمونيا ($\text{NH}_3$) كغازات طليعية. يقوم البلازما بتفكيكها، مما يسمح لذرات السيليكون والنيتروجين بإعادة التركيب على الركيزة.
الفرق الرئيسي عن الترسيب الفيزيائي للبخار (PVD)
هذه العملية الكيميائية تختلف اختلافًا جوهريًا عن الترسيب الفيزيائي للبخار (PVD).
في الترسيب الفيزيائي للبخار، تكون المادة المصدر عبارة عن هدف صلب. تُستخدم الطاقة لإزالة الذرات ماديًا من هذا الهدف (التقشير) أو غليها (التبخير)، والتي تنتقل بعد ذلك وتغطي الركيزة. لا يوجد تفاعل كيميائي مقصود.
في الترسيب الكيميائي للبخار المعزز بالبلازما، تكون المادة المصدر عبارة عن غاز يتم تحويله كيميائيًا لإنشاء الغشاء.
فهم المفاضلات
على الرغم من قوته، فإن استخدام الطليعات الكيميائية في بيئة البلازما يأتي مع اعتبارات محددة.
اختيار الطليعة أمر بالغ الأهمية
يحدد اختيار الغاز الطليعي خصائص الغشاء ومعدل الترسيب والنقاء. قد تكون بعض الطليعات أكثر فعالية ولكنها قد تكون أكثر خطورة أو تكلفة أو صعوبة في التعامل من غيرها.
تعقيد العملية
يعد التحكم في تفاعل كيميائي قائم على البلازما أكثر تعقيدًا من عملية حرارية أو فيزيائية بحتة. يجب تحسين عوامل مثل طاقة التردد الراديوي (RF)، ومعدلات تدفق الغاز، والضغط، وهندسة الغرفة بدقة لتحقيق غشاء موحد وعالي الجودة.
احتمالية الشوائب
نظرًا لأن الترسيب الكيميائي للبخار المعزز بالبلازما هو تفاعل كيميائي، يمكن أحيانًا دمج المنتجات الثانوية غير المرغوب فيها في الغشاء كشوائب إذا لم يتم التحكم في معلمات العملية بشكل مثالي. على سبيل المثال، يمكن أن يظل الهيدروجين من طليعة مثل السيلان ($\text{SiH}_4$) في غشاء السيليكون المترسب.
كيفية تطبيق هذا على مشروعك
يجب أن يسترشد اختيار استراتيجية الترسيب الخاصة بك بمتطلبات المواد وقيود الركيزة.
- إذا كان تركيزك الأساسي هو الترسيب على ركائز حساسة لدرجة الحرارة: يعتبر الترسيب الكيميائي للبخار المعزز بالبلازما هو الخيار الأفضل، حيث توفر البلازما طاقة التفاعل دون الحاجة إلى حرارة عالية مدمرة.
- إذا كان تركيزك الأساسي هو ترسيب غشاء عنصري نقي من مصدر صلب: غالبًا ما يكون الترسيب الفيزيائي للبخار (PVD) طريقة أكثر مباشرة ونظافة، لأنه يتجنب تعقيدات التفاعلات الكيميائية في الطور الغازي.
- إذا كان تركيزك الأساسي هو إنشاء غشاء مركب محدد (مثل ثاني أكسيد السيليكون، نيتريد السيليكون): يوفر الترسيب الكيميائي للبخار المعزز بالبلازما تحكمًا استثنائيًا من خلال السماح لك بخلط غازات طليعية مختلفة لهندسة التركيب الكيميائي للغشاء بدقة.
إن فهم أن الغاز الطليعي هو مكون تفاعلي، وليس مجرد مصدر مادي، هو المفتاح لإتقان عملية الترسيب الكيميائي للبخار المعزز بالبلازما وقدراتها الفريدة.
جدول ملخص:
| الجانب | الغاز الطليعي في الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) | المصدر الصلب في الترسيب الفيزيائي للبخار (PVD) |
|---|---|---|
| شكل المصدر | مركب كيميائي غازي أو متبخر | مادة الهدف الصلبة |
| نوع العملية | تفاعل كيميائي (معزز بالبلازما) | التقشير/التبخير الفيزيائي |
| الميزة الرئيسية | الترسيب في درجات حرارة منخفضة على ركائز حساسة | نقاء عالٍ للأغشية العنصرية |
| نوع الغشاء | الأغشية المركبة (مثل $\text{Si}_3\text{N}_4$، $\text{SiO}_2$) | الأغشية العنصرية أو السبائك البسيطة |
هل تحتاج إلى ترسيب أغشية رقيقة عالية الجودة على ركائز حساسة لدرجة الحرارة؟ تتخصص KINTEK في أنظمة الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) ومعدات المختبرات، وتقدم حلولًا مخصصة لمتطلبات المواد الدقيقة الخاصة بك. تضمن خبرتنا الاختيار الأمثل للطليعة ومعلمات العملية للحصول على جودة أداء فائقة للغشاء. تواصل مع خبرائنا اليوم لمناقشة كيف يمكن لحلول الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) الخاصة بنا تعزيز عملية البحث أو الإنتاج لديك.

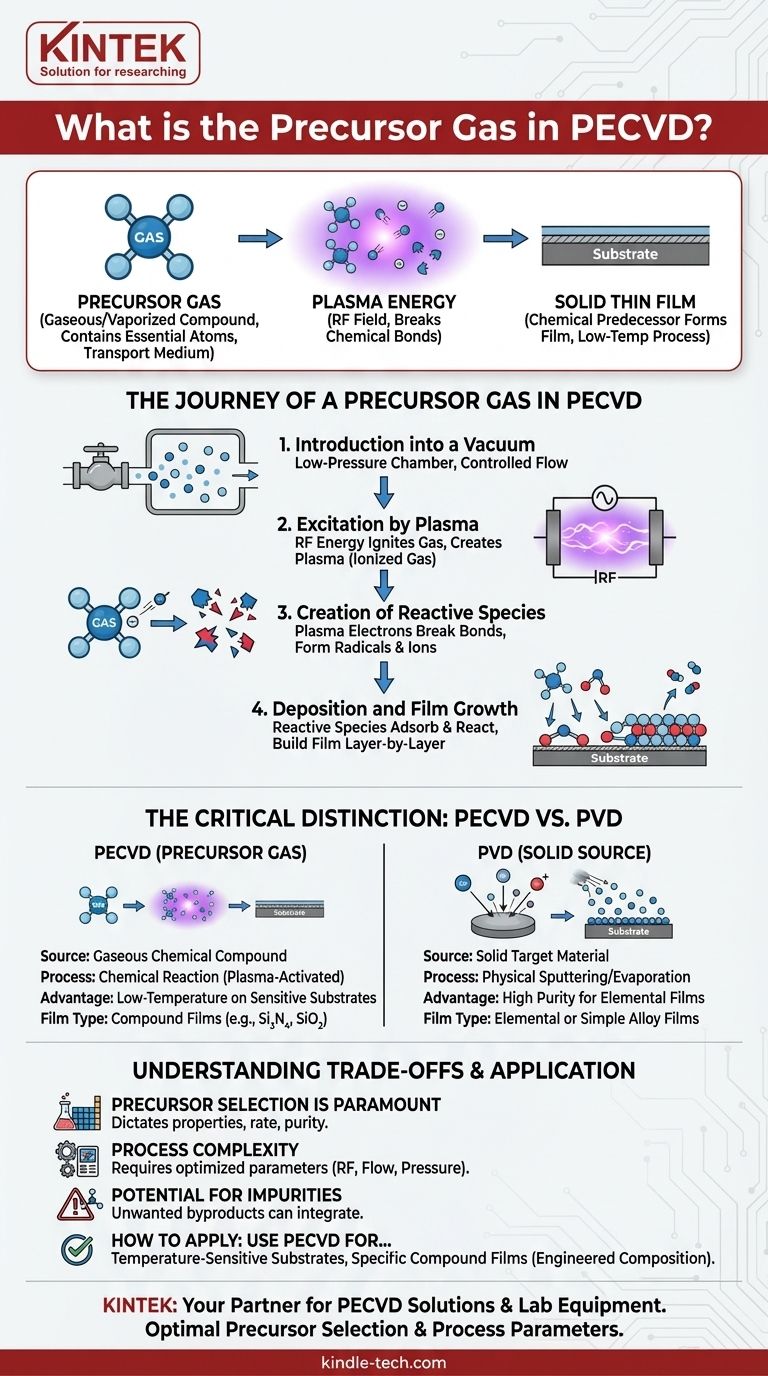

دليل مرئي
