في جوهره، مبدأ الترسيب الكيميائي للبخار (CVD) هو عملية تصنيع المواد حيث يتم إدخال غازات أولية متطايرة إلى غرفة تفاعل لإنتاج غشاء صلب رقيق على ركيزة. المفتاح هو إدخال طاقة - عادةً حرارة أو بلازما - مما يتسبب في تفاعل الغازات أو تحللها، وترسيب طبقة مادة جديدة على سطح الجسم الذي ترغب في تغطيته.
المفهوم المركزي لـ CVD ليس مجرد خلط الغازات، بل استخدام مصدر طاقة متحكم فيه لتفكيك جزيئات الغاز المحددة إلى ذراتها المكونة. ثم تبني هذه الذرات بشكل منهجي طبقة صلبة جديدة على ركيزة مستهدفة، مما يؤدي بفعالية إلى بناء مادة من الأسفل إلى الأعلى.
تشريح عملية الترسيب الكيميائي للبخار (CVD)
لفهم المبدأ حقًا، يجب علينا تقسيم العملية إلى مراحلها الأساسية. كل خطوة هي نقطة تحكم تحدد الخصائص النهائية للغشاء المترسب.
المواد الأولية: البدء بالغاز
تبدأ العملية بغاز أولي واحد أو أكثر (precursor gases). هذه مركبات متطايرة تحتوي على الذرات المحددة اللازمة للغشاء النهائي.
على سبيل المثال، لترسيب غشاء من السيليكون، يمكن استخدام غاز مثل السيلان (SiH₄). غالبًا ما يتم خلط هذه المواد الأولية مع غازات حاملة خاملة (مثل الأرجون أو النيتروجين) لتخفيفها والتحكم في نقلها إلى الركيزة.
الأساس: الركيزة
الركيزة (substrate) هي المادة أو الجسم الذي سيتم تغطيته. يمكن أن تكون رقاقة سيليكون لتصنيع الرقائق الدقيقة، أو لقمة أداة لطلاء صلب، أو بذرة ماسية صغيرة لزراعة ماسة صناعية أكبر.
توضع الركيزة داخل الغرفة وغالبًا ما تعمل كمحفز للترسيب، حيث توفر سطحًا يمكن أن تحدث عليه التفاعلات الكيميائية بكفاءة.
التنشيط: توفير الطاقة للتفاعل
لن تشكل الغازات غشاءً صلبًا من تلقاء نفسها. إنها تتطلب إدخال طاقة لكسر روابطها الكيميائية وتصبح تفاعلية. الطريقة المستخدمة لتوفير هذه الطاقة هي عامل تمايز رئيسي بين أنواع CVD المختلفة.
الطريقة الأكثر شيوعًا هي CVD الحراري (Thermal CVD)، حيث يتم تسخين الركيزة إلى درجات حرارة عالية جدًا (غالبًا >800 درجة مئوية). عندما تلامس الغازات الأولية السطح الساخن، تجبرها الطاقة الحرارية على التفاعل وترسيب الغشاء.
طريقة رئيسية أخرى هي الترسيب الكيميائي المعزز بالبلازما (PECVD). هنا، يتم استخدام مجال كهربائي (غالبًا تردد لاسلكي أو RF) لتأيين الغاز وتحويله إلى بلازما. تحتوي هذه البلازما على جذور حرة عالية التفاعل يمكن أن تشكل غشاءً في درجات حرارة أقل بكثير، مما يجعلها مناسبة للركائز الحساسة للحرارة.
النتيجة: نمو الغشاء والترسيب
بمجرد تنشيط الغازات الأولية، تمتص ذراتها أو جزيئاتها (تلتصق) على سطح الركيزة. ثم تنتقل عبر السطح حتى تجد موقعًا مستقرًا للارتباط، مكونة غشاءً صلبًا.
تبني هذه العملية الغشاء طبقة ذرية واحدة في كل مرة، مما ينتج عنه طلاء كثيف وملتصق بشدة. يتم بعد ذلك ضخ الغاز غير المتفاعل والنواتج الكيميائية الثانوية من الغرفة كنفايات.
مثال عملي: زراعة ماسة
تخليق الماس المزروع في المختبر هو توضيح مثالي لمبدأ CVD قيد التنفيذ.
البذرة والغاز
يتم وضع شريحة رقيقة من الألماس، تُعرف باسم بلورة البذرة (seed crystal)، في الغرفة لتعمل كركيزة. ثم تملأ الغرفة بغاز أولي غني بالكربون، وعادة ما يكون الميثان (CH₄).
إنشاء البلازما
تُستخدم الطاقة، غالبًا من الموجات الدقيقة، لتأيين خليط الغاز. يؤدي هذا إلى تفكيك جزيئات الميثان، وإطلاق ذرات الكربون النقية داخل البلازما.
بناء البلورة
تُسحب ذرات الكربون الحرة هذه إلى بلورة البذرة الماسية. تهبط على سطحها وترتبط بالشبكة البلورية الموجودة، مقلدةً هيكلها تمامًا. تتكرر هذه العملية لأيام أو أسابيع، مما يؤدي إلى نمو ماسة أكبر وعالية النقاء ذرة بذرة.
فهم المفاضلات المتأصلة
على الرغم من قوتها، فإن CVD هي عملية تحكمها مفاضلات حاسمة يجب فهمها.
متطلبات درجات الحرارة العالية
يتطلب الترسيب الكيميائي الحراري التقليدي درجات حرارة عالية للغاية. هذا يحد من أنواع الركائز التي يمكن استخدامها، حيث أن العديد من المواد قد تتضرر أو تدمر بسبب الحرارة. هذا هو بالضبط سبب تطوير طرق مثل PECVD.
تعقيد العملية والتحكم فيها
CVD ليست مجرد طلاء "بالرش". يتطلب تحقيق غشاء عالي الجودة وموحد تحكمًا دقيقًا في العديد من المتغيرات، بما في ذلك درجة الحرارة والضغط ومعدلات تدفق الغاز وكيمياء الغرفة. أي انحراف يمكن أن يعرض خصائص المادة النهائية للخطر.
التعامل مع المواد الأولية والتكلفة
يمكن أن تكون الغازات الأولية المستخدمة في CVD شديدة السمية أو قابلة للاشتعال أو مسببة للتآكل، مما يستلزم معدات سلامة ومناولة معقدة ومكلفة. يمكن أن تكون تكلفة هذه الغازات المتخصصة أيضًا عاملاً مهمًا.
اختيار الخيار الصحيح لهدفك
إن فهم المبدأ الأساسي يسمح لك باختيار النهج الصحيح بناءً على هدفك المحدد.
- إذا كان تركيزك الأساسي هو الأغشية البلورية عالية النقاء على ركيزة مقاومة للحرارة: غالبًا ما يكون الترسيب الكيميائي الحراري التقليدي (Thermal CVD) هو الطريقة الأكثر فعالية والراسخة.
- إذا كان تركيزك الأساسي هو ترسيب الأغشية على مواد حساسة لدرجة الحرارة مثل البوليمرات أو الإلكترونيات المجمعة: يعد الترسيب الكيميائي المعزز بالبلازما (PECVD) خيارًا ضروريًا، لأنه يسمح بالترسيب في درجات حرارة أقل بكثير.
- إذا كان تركيزك الأساسي هو طلاء الأشكال المعقدة ثلاثية الأبعاد بشكل موحد: يعد الترسيب الكيميائي للبخار (CVD) خيارًا ممتازًا لأن السلائف الغازية يمكن أن تحيط بالجزء بأكمله، وهو ما يتفوق على طرق خط الرؤية.
من خلال إتقان هذه المبادئ، تنتقل من مجرد طلاء سطح إلى هندسة مادة بنشاط على المستوى الذري.
جدول ملخص:
| مرحلة عملية الترسيب الكيميائي للبخار (CVD) | الوظيفة الرئيسية | المكونات النموذجية |
|---|---|---|
| الغازات الأولية | توفير الذرات للغشاء | سيلان (SiH₄)، ميثان (CH₄) |
| الركيزة | سطح لنمو الغشاء | رقاقة سيليكون، لقمة أداة، بذرة ماسية |
| تنشيط الطاقة | يكسر روابط الغاز للتفاعل | الحرارة (Thermal CVD)، البلازما (PECVD) |
| ترسيب الغشاء | نمو طبقة ذرية تلو الأخرى | طلاءات كثيفة وملتصقة |
هل أنت مستعد لهندسة المواد على المستوى الذري؟ تتخصص KINTEK في معدات المختبرات المتقدمة، بما في ذلك أنظمة CVD، لمساعدتك في تحقيق أغشية رقيقة عالية النقاء للإلكترونيات الدقيقة، وطلاءات الأدوات، ونمو الماس الصناعي. تضمن خبرتنا تحكمًا دقيقًا في درجة الحرارة والضغط وتدفق الغاز للحصول على نتائج فائقة. اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلولنا تلبية احتياجات مختبرك المحددة!

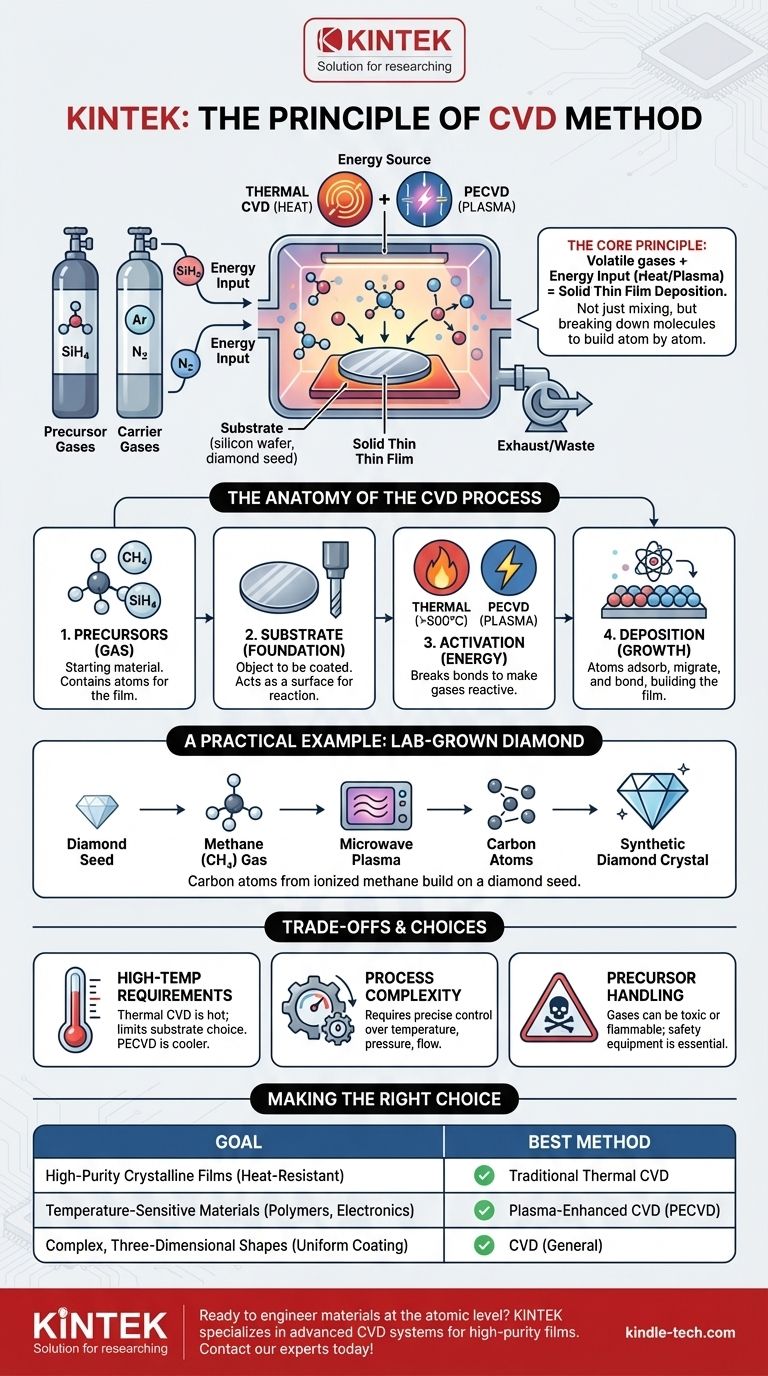

دليل مرئي
