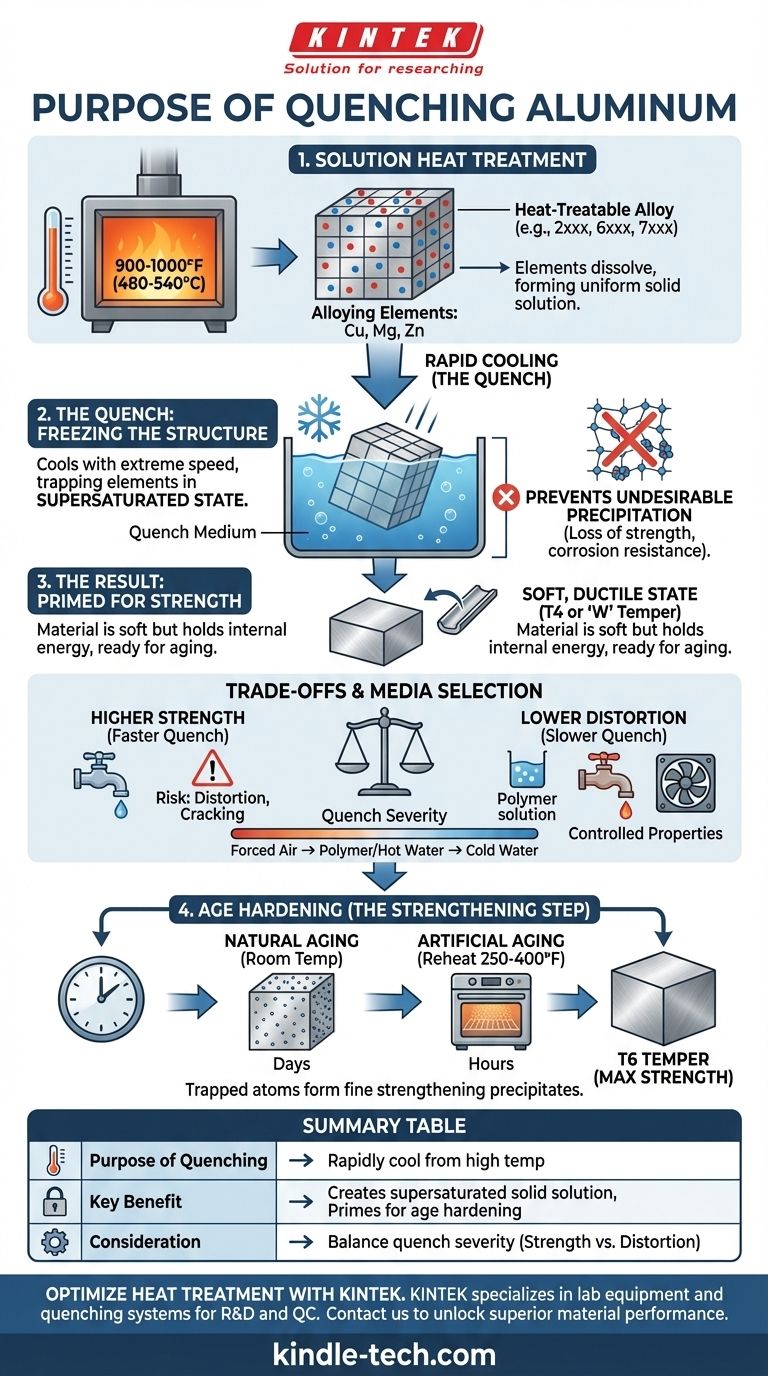

ما هو الغرض من إخماد الألومنيوم؟ لحبس القوة من أجل تقسية الشيخوخة

الغرض الأساسي من إخماد الألومنيوم هو تبريده بسرعة من درجة حرارة عالية "لتجميد" بنيته البلورية الداخلية في حالة غير مستقرة وفوق مشبعة. تمنع هذه العملية عناصر السبائك مثل النحاس أو السيليكون من الترسيب مبكرًا عن طريق حبسها داخل الشبكة الذرية للألمنيوم. هذه الحالة فوق المشبعة هي الشرط المسبق الحاسم لعملية تقوية لاحقة تُعرف باسم تقسية الشيخوخة.

الإخماد لا يجعل الألومنيوم قويًا بمفرده. بدلاً من ذلك، إنها خطوة تحضيرية تحبس إمكانية القوة داخل المعدن، والتي يتم إطلاقها بعد ذلك من خلال عملية لاحقة تسمى الشيخوخة أو تقسية الترسيب.

الأساس: معالجة الحرارة بالمحلول

لفهم الإخماد، يجب أولاً فهم العملية التي هو جزء منها: معالجة الحرارة بالمحلول. تنطبق هذه العملية فقط على سبائك الألومنيوم "القابلة للمعالجة الحرارية" المحددة، مثل تلك الموجودة في السلاسل 2xxx و 6xxx و 7xxx.

دور عناصر السبائك

تحتوي السبائك القابلة للمعالجة الحرارية على عناصر (مثل النحاس والمغنيسيوم والزنك) ذات قابلية ذوبان محدودة في الألومنيوم في درجة حرارة الغرفة ولكن يمكن إذابتها في درجات حرارة مرتفعة. فكر في الأمر مثل السكر في الماء - يمكنك إذابة كمية أكبر بكثير من السكر في الماء الساخن مقارنة بالماء البارد.

الخطوة 1: حرارة التذويب

الخطوة الأولى هي تسخين الألومنيوم إلى درجة حرارة عالية محددة (عادة حوالي 900-1000 درجة فهرنهايت أو 480-540 درجة مئوية). يتم الاحتفاظ بهذه الحرارة لفترة محددة للسماح لعناصر السبائك بالذوبان بالكامل في مصفوفة الألومنيوم، مكونة محلولًا صلبًا موحدًا. في هذه المرحلة، تكون إمكانات تقوية السبيكة "مذابة بالكامل".

اللحظة الحاسمة: الغرض من الإخماد

بمجرد إذابة عناصر السبائك، يجب تبريد المادة بسرعة فائقة. هذا التبريد السريع هو الإخماد.

تجميد الحالة فوق المشبعة

يبرد الإخماد السبيكة بسرعة كبيرة لدرجة أن الذرات المذابة لا تملك الوقت للتجمع والترسيب من المحلول. هذا يحبسها داخل الشبكة البلورية للألمنيوم، مما يخلق محلولًا صلبًا فوق مشبع. هذه الحالة غير مستقرة من الناحية المعدنية وتحمل قدرًا كبيرًا من الطاقة الداخلية، مثل الزنبرك المضغوط.

منع الترسيب غير المرغوب فيه

إذا كان التبريد بطيئًا جدًا، فستبدأ عناصر السبائك في الترسيب على طول حدود حبيبات المعدن. هذا النوع من الترسيب غير متحكم فيه وضار، مما يؤدي إلى فقدان كبير في القوة وانخفاض في مقاومة التآكل. يتم حساب سرعة الإخماد لتكون أسرع من معدل التبريد الحرج هذا.

النتيجة: مادة لينة ولكنها مهيأة

مباشرة بعد الإخماد، يكون الألومنيوم في أنعم حالاته وأكثرها ليونة (يُعرف باسم درجة الحرارة T4 أو 'W'). على الرغم من أنه ليس قويًا، إلا أنه الآن مهيأ تمامًا لخطوة التقوية النهائية.

فهم المفاضلات والمخاطر

عملية الإخماد هي توازن دقيق. معدل التبريد هو المتغير الأكثر أهمية ويمثل مفاضلة هندسية كلاسيكية.

شدة الإخماد والقوة

عادة ما يؤدي الإخماد الأسرع إلى محلول فوق مشبع أفضل، مما يؤدي إلى إمكانية قوة أعلى بعد التقسية. يوفر الماء البارد إخمادًا شديدًا للغاية وإمكانية قصوى للقوة.

خطر التشوه والإجهاد المتبقي

الجانب السلبي الرئيسي للإخماد السريع جدًا هو الصدمة الحرارية. يتسبب التدرج الحراري الشديد بين سطح الجزء ومركزه في إجهادات داخلية يمكن أن تؤدي إلى التواء وتشوه وحتى تكسر، خاصة في الأجزاء المعقدة أو ذات الجدران الرقيقة.

اختيار وسط الإخماد

لإدارة هذا الخطر، يتم استخدام وسائط إخماد مختلفة:

• الماء البارد: أعلى معدل تبريد، وأعلى خطر للتشوه.
• الماء الساخن: أقل حدة من الماء البارد، مما يقلل الإجهاد مع الاستمرار في كونه فعالًا للعديد من السبائك.
• محاليل البوليمر: توفر معدل تبريد بين الماء والهواء، مما يوفر توازنًا جيدًا بين القوة والتحكم في التشوه.
• الهواء القسري: إخماد أبطأ بكثير يستخدم للأجزاء الرقيقة جدًا أو السبائك الأقل حساسية لمعدلات التبريد.

الخطوة الأخيرة: إطلاق العنان للقوة من خلال التقسية

تحقق المادة اللينة والمخمدة خصائصها النهائية عالية القوة من خلال عملية تسمى تقسية الشيخوخة (أو تقسية الترسيب).

التقسية الطبيعية مقابل الاصطناعية

التقسية الطبيعية تحدث عندما تُترك القطعة المخمدة في درجة حرارة الغرفة. على مدى عدة أيام، ستبدأ الذرات المحبوسة ببطء في تكوين ترسبات تقوية مجهرية ومشتتة للغاية من تلقاء نفسها.

التقسية الاصطناعية تسرع هذه العملية. يتم إعادة تسخين الجزء إلى درجة حرارة منخفضة (على سبيل المثال، 250-400 درجة فهرنهايت أو 120-205 درجة مئوية) لعدة ساعات. يوفر هذا طاقة حرارية كافية فقط للذرات المحبوسة للتحرك وتكوين تشتت مثالي للترسبات المجهرية التي تعيق حركة الخلوع، مما يزيد بشكل كبير من قوة وصلابة السبيكة. هذه هي الطريقة التي يتم بها تحقيق درجات حرارة شائعة مثل T6.

اتخاذ القرار الصحيح لهدفك

يتم تحديد اختيار طريقة الإخماد من خلال التوازن المطلوب بين الخصائص الميكانيكية والاستقرار الأبعاد.

• إذا كان تركيزك الأساسي هو أقصى قوة وصلابة: يلزم إخماد قوي في الماء البارد أو البارد لتحقيق أفضل استجابة للتقسية، ولكن خطط للتقويم بعد الإخماد أو تخفيف الإجهاد.
• إذا كان تركيزك الأساسي هو تقليل التشوه في جزء معقد: قد تكون هناك حاجة إلى إخماد أقل شدة باستخدام محلول بوليمر أو ماء ساخن أو حتى هواء قسري، مع قبول انخفاض متوقع ومتحكم فيه في القوة القصوى.
• إذا كنت تتعامل مع سبائك غير قابلة للمعالجة الحرارية (مثل السلاسل 3xxx أو 5xxx): لا يخدم الإخماد أي غرض لزيادة القوة، حيث تكتسب هذه السبائك قوتها من خلال تصلب العمل (الإجهاد)، وليس المعالجة الحرارية.

في نهاية المطاف، يعد إتقان الإخماد ضروريًا لإطلاق العنان لإمكانات الأداء الكاملة المصممة في سبائك الألومنيوم القابلة للمعالجة الحرارية.

جدول ملخص:

الغرض من الإخماد	الفائدة الرئيسية	الاعتبار
تبريد سريع من درجة حرارة عالية	يخلق محلولًا صلبًا فوق مشبع	يُجهز المعدن لتقسية الشيخوخة
حبس عناصر السبائك (مثل النحاس والسيليكون)	يمنع الترسيب غير المرغوب فيه	يتجنب فقدان القوة ومقاومة التآكل
تجميد البنية البلورية غير المستقرة	يُهيئ المادة لإمكانية القوة القصوى	ينتج عنه حالة لينة ومطيلية (درجة حرارة T4) مباشرة بعد الإخماد
موازنة شدة الإخماد	يدير المفاضلة بين القوة والتشوه	يؤثر اختيار الوسط (الماء البارد، البوليمر، إلخ) على الخصائص النهائية

هل أنت مستعد لتحقيق نتائج دقيقة للمعالجة الحرارية مع سبائك الألومنيوم الخاصة بك؟ تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية للعمليات المعدنية، بما في ذلك الأفران وأنظمة الإخماد المصممة خصيصًا للبحث والتطوير ومراقبة الجودة. تساعدك حلولنا على تحسين معلمات الإخماد لزيادة القوة إلى أقصى حد مع تقليل التشوه. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم احتياجات مختبرك في المعالجة الحرارية للألومنيوم وإطلاق العنان لأداء متفوق للمواد.
