في عمليات الترسيب، يخدم الفراغ ثلاث وظائف حاسمة: فهو يمنع التلوث عن طريق إزالة الغازات الجوية غير المرغوب فيها، ويخلق بيئة منخفضة الضغط وخاضعة للرقابة لتوليد الأبخرة والتلاعب بها، ويضمن أن المادة المتبخرة يمكن أن تنتقل دون عائق من المصدر إلى الركيزة. بدون فراغ، ستكون معظم عمليات ترسيب الأغشية الرقيقة الحديثة مستحيلة كيميائيًا وفيزيائيًا.
الدور الأساسي للفراغ هو تحويل حجرة الترسيب من غلاف جوي غير خاضع للرقابة وتفاعلي إلى بيئة هندسية للغاية. إنه ليس مجرد مساحة فارغة، بل هو المكون الأساسي الذي يمكّن النقاء والنقل والتحكم المطلوب لإنشاء أغشية رقيقة عالية الجودة.
تمكين نقل الجسيمات: متوسط المسار الحر
المشكلة عند الضغط الجوي
عند الضغط الجوي القياسي، يكون الهواء كثيفًا بالجزيئات مثل النيتروجين والأكسجين وبخار الماء. هذه الجسيمات في حركة عشوائية مستمرة.
ستصطدم ذرة متبخرة من مصدر الترسيب بجزيئات الهواء هذه مليارات المرات في الثانية. إن متوسط المسار الحر لها - وهو متوسط المسافة التي يمكن أن تقطعها قبل الاصطدام - أقل من مليمتر واحد.
حل الفراغ
عن طريق ضخ الغالبية العظمى من جزيئات الهواء، يزيد الفراغ بشكل كبير من متوسط المسار الحر.
يتيح هذا للمادة المطلية المتبخرة السفر في خط مستقيم وغير منقطع من المصدر إلى الركيزة. يعتمد هذا السفر المباشر بخط الرؤية على جميع تقنيات الترسيب الفيزيائي للبخار (PVD) تقريبًا.
ضمان النقاء ومنع التلوث
القضاء على التفاعلات غير المرغوب فيها
العديد من المواد، خاصة عند تسخينها إلى درجة التبخر، تكون شديدة التفاعل. في الهواء الطلق، سوف تتأكسد على الفور أو تشكل مركبات أخرى، مما يلوث الفيلم ويغير خصائصه.
يزيل الفراغ هذه الغازات التفاعلية، وأبرزها الأكسجين وبخار الماء، مما يخلق بيئة خاملة كيميائيًا. يضمن هذا أن الفيلم المترسب يتكون فقط من مادة المصدر المقصودة.
التحكم في تكوين الغاز والبخار
بمجرد إنشاء فراغ أولي، تصبح الحجرة لوحة فارغة. يتيح ذلك الإدخال الدقيق لغازات نقية ومحددة مطلوبة للعملية.
بالنسبة لتقنيات مثل الرش (Sputtering) أو الترسيب التفاعلي، يجعل الفراغ من الممكن إنشاء بيئة بلازما منخفضة الضغط خاضعة للرقابة أو إدخال غاز تفاعلي محدد (مثل النيتروجين لإنشاء نيتريد التيتانيوم) دون خوف من التلوث من الغلاف الجوي.
إنشاء بيئة عملية قابلة للتحكم
أساس التبخير
العديد من الطرق المستخدمة لتوليد الأبخرة، مثل التبخير بشعاع الإلكترون، لا يمكن أن تعمل إلا في الفراغ. سوف تتشتت حزم الإلكترونات عالية الطاقة وتتبدد في وجود الهواء.
التحكم الدقيق في تدفق الكتلة
تتيح البيئة منخفضة الضغط تحكمًا دقيقًا للغاية في كمية غاز العملية أو البخار الذي يدخل الحجرة. هذا التحكم في التدفق الكتلي أمر بالغ الأهمية لتحقيق سمك الفيلم القابل للتكرار وتكوينه وخصائص المادة.
ضمان تجانس الترسيب
داخل الفراغ، غالبًا ما يتم تثبيت الركائز بواسطة تجهيزات معقدة تقوم بتدويرها أو تحريكها بالنسبة لمصدر البخار.
يضمن هذا الحركة تطبيق الطلاء بالتساوي عبر الأسطح المعقدة أو على العديد من الركائز دفعة واحدة. ستكون مثل هذه الحركة الميكانيكية الخاضعة للرقابة غير عملية بدون بيئة الفراغ ذات الكثافة المنخفضة للجسيمات.
فهم المفاضلات
وقت العملية والإنتاجية
تحقيق فراغ عالي الجودة ليس فوريًا. يمكن أن يمثل وقت "الضخ للأسفل" المطلوب لإزالة الغازات الجوية جزءًا كبيرًا من دورة العملية الإجمالية.
تؤثر تعقيدات التجهيزات وحجم الحجرة بشكل مباشر على وقت الضخ للأسفل هذا، مما يخلق مفاضلة بين سعة الركيزة والإنتاجية الإجمالية.
تعقيد المعدات والتكلفة
أنظمة الفراغ - بما في ذلك الحجرات والمضخات والصمامات والمقاييس - معقدة ومكلفة في الشراء والتشغيل والصيانة. كلما ارتفع مستوى الفراغ المطلوب (على سبيل المثال، الفراغ العالي جدًا)، زادت التكلفة والتعقيد.
تأثير الغازات المتبقية
لا يوجد فراغ مثالي. سيكون هناك دائمًا بعض الغاز المتبقي في الحجرة. يمكن أن يؤثر تكوين وضغط هذا الغاز على خصائص الفيلم المترسب بشكل خفي، مما يجعل جودة الفراغ معلمة حاسمة للعملية.
كيف يحدد مستوى الفراغ نتيجتك
يعد اختيار مستوى الفراغ قرارًا استراتيجيًا يعتمد على أهداف عملية الترسيب الخاصة بك.
- إذا كان تركيزك الأساسي هو أقصى نقاء وكثافة للفيلم: يجب عليك استخدام فراغ عالٍ أو فراغ عالٍ جدًا (UHV) لتقليل دمج ملوثات الغاز المتبقي في فيلمك.
- إذا كان تركيزك الأساسي هو الإنتاجية العالية للطلاء الصناعي: قد يكون الفراغ ذو الجودة الأقل مقبولاً لتقليل وقت الضخ للأسفل، شريطة ألا تكون مادة الطلاء شديدة التفاعل مع الهواء المتبقي أو الماء.
- إذا كنت تقوم بإجراء ترسيب تفاعلي: هناك حاجة أولاً إلى فراغ عالٍ لإنشاء بيئة نظيفة، والتي يتم بعد ذلك ملؤها بكمية مضبوطة بدقة من غاز تفاعلي نقي.
في نهاية المطاف، الفراغ هو الأساس غير المرئي ولكنه الأساسي الذي بنيت عليه جميع تكنولوجيا الأغشية الرقيقة الحديثة.
جدول الملخص:
| دور الفراغ | الوظيفة الرئيسية | التأثير على الترسيب |
|---|---|---|
| تمكين نقل الجسيمات | يزيد من متوسط المسار الحر للمادة المتبخرة | يسمح بالسفر المباشر بخط الرؤية من المصدر إلى الركيزة |
| ضمان النقاء | يزيل الغازات التفاعلية (الأكسجين، بخار الماء) | يمنع أكسدة وتلوث الفيلم |
| إنشاء بيئة خاضعة للرقابة | يتيح الإدخال الدقيق لغازات العملية | يضمن تكرار سمك الفيلم وتكوينه |
هل أنت مستعد لتحقيق نتائج فائقة للأغشية الرقيقة في مختبرك؟
تعتبر جودة بيئة الفراغ لديك أمرًا بالغ الأهمية لنجاح عمليات الترسيب الخاصة بك. تتخصص KINTEK في توفير معدات المختبر والمواد الاستهلاكية التي تحتاجها لإنشاء وصيانة ظروف الفراغ الدقيقة الضرورية للطلاءات عالية النقاء.
اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا مساعدتك في تحسين سير عمل الترسيب الخاص بك، وتحسين جودة الفيلم، وزيادة الإنتاجية.

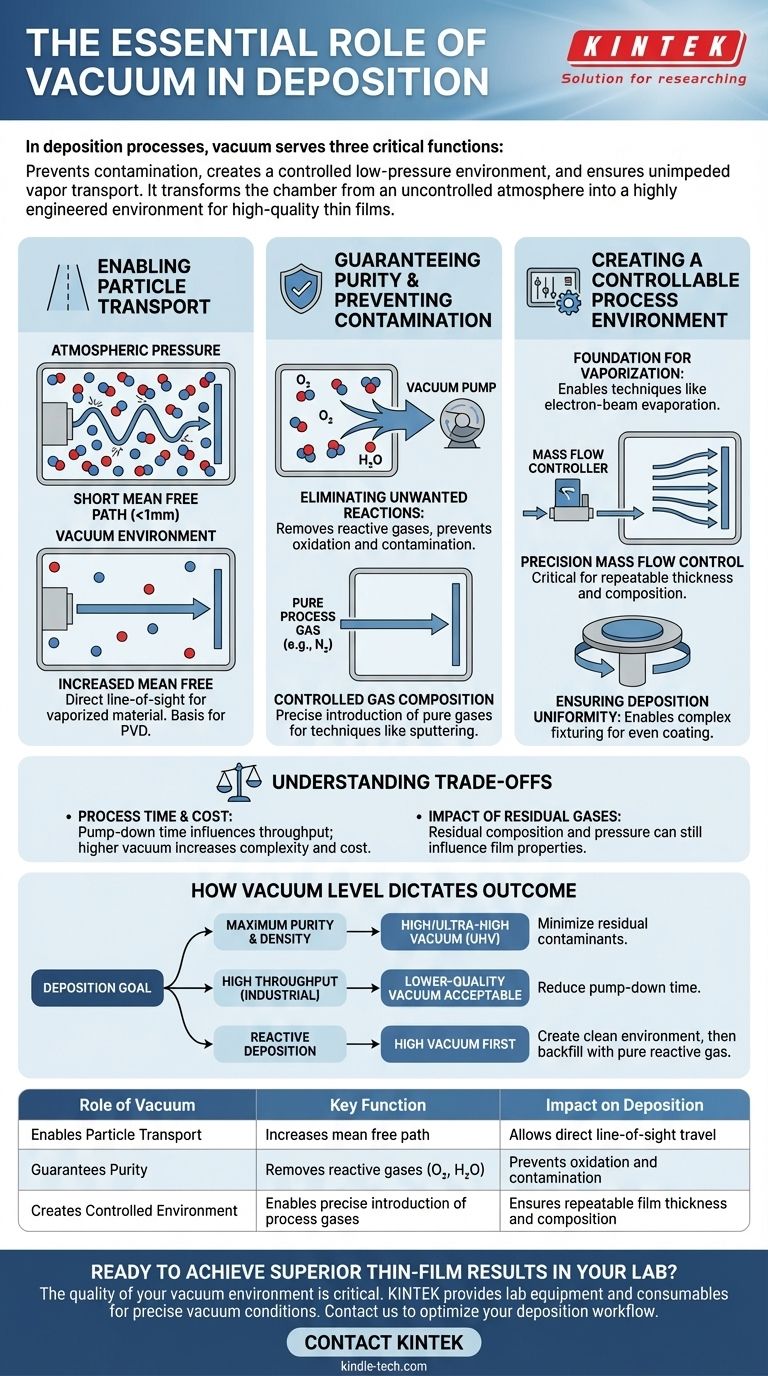

دليل مرئي
