ما هي عملية تخليق الجرافين؟ دليل للطرق من الأعلى إلى الأسفل ومن الأسفل إلى الأعلى

تنقسم عملية تخليق الجرافين بشكل عام إلى فئتين: طرق من الأعلى إلى الأسفل تقوم بتفكيك الجرافيت، وطرق من الأسفل إلى الأعلى تقوم ببناء المادة من ذرات الكربون. ومن بين هذه الطرق، يبرز ترسيب البخار الكيميائي (CVD) كتقنية واعدة ومعتمدة على نطاق واسع لإنتاج أغشية الجرافين عالية الجودة وذات المساحة الكبيرة المطلوبة للإلكترونيات المتقدمة.

يتمثل التحدي الرئيسي في تخليق الجرافين في إدارة المفاضلة بين الجودة والحجم والتكلفة. فبينما يمكن للتقشير البسيط أن ينتج رقائق نقية للبحث، فإن الطرق من الأسفل إلى الأعلى مثل ترسيب البخار الكيميائي (CVD) هي الوحيدة التي يمكنها إنتاج الصفائح الكبيرة والمنتظمة المطلوبة للتطبيقات الصناعية بشكل موثوق.

النهجان الأساسيان للجرافين

لفهم إنتاج الجرافين الحديث، من الضروري التمييز بين الفلسفتين الأساسيتين لإنشائه. كل منهما يخدم غرضًا مختلفًا ويأتي مع مجموعة خاصة به من المزايا والقيود.

من الأعلى إلى الأسفل: البدء من الجرافيت

يتضمن هذا النهج فصل الطبقات الفردية من الجرافين عن مادة مصدر، وهي الجرافيت الأكثر شيوعًا. وهو مشابه من الناحية المفاهيمية لتقشير طبقات من كتلة أكبر.

الطرق الأساسية هي التقشير الميكانيكي، الذي اشتهر باستخدامه لأول مرة لعزل الجرافين بشريط لاصق، والتقشير في الطور السائل، الذي يستخدم القوى الكيميائية أو الميكانيكية لتشتيت الجرافيت إلى رقائق جرافين في مذيب.

هذه الطرق فعالة للبحث الأساسي (الميكانيكي) أو لإنشاء مركبات وأحبار قائمة على الجرافين (الطور السائل)، ولكنها عادة ما تنتج رقائق صغيرة وتكافح لإنتاج الصفائح الكبيرة والمتواصلة المطلوبة للإلكترونيات.

من الأسفل إلى الأعلى: البناء من ذرات الكربون

تتضمن استراتيجية من الأسفل إلى الأعلى بناء شبكة الجرافين ذرة بذرة من مصدر يحتوي على الكربون. وهذا يوفر تحكمًا أكبر بكثير في جودة المنتج النهائي وحجمه.

التقنية النهائية من الأسفل إلى الأعلى هي ترسيب البخار الكيميائي (CVD). تركز معظم الجهود التجارية والبحثية المتقدمة على هذه الطريقة لأنها قادرة على إنتاج غشاء مستمر بسمك ذرة واحدة على مساحات كبيرة.

نظرة أعمق على ترسيب البخار الكيميائي (CVD)

CVD هي التقنية الرائدة لتخليق الجرافين عالي الجودة والقابل للتطوير. تعتمد العملية على تفاعل كيميائي على ركيزة ساخنة لتجميع غشاء من الجرافين.

المبدأ الأساسي لـ CVD

تتضمن العملية إدخال غاز هيدروكربوني إلى فرن عالي الحرارة يحتوي على ركيزة معدنية. عند الحرارة الشديدة، يتحلل الغاز، ويطلق ذرات الكربون التي تتجمع بعد ذلك في شبكة الجرافين على السطح المعدني.

المكونات الرئيسية لعملية CVD

يعتمد نجاح تخليق CVD على التحكم الدقيق في العديد من المكونات الحيوية.

• الركيزة: تعمل المعادن الانتقالية مثل رقائق النحاس (Cu) أو النيكل (Ni) كسطح حفاز. تذوب ذرات الكربون من مصدر الغاز أولاً في هذا السطح المعدني أو تمتص عليه.
• مصدر الكربون: مصدر الكربون الأكثر شيوعًا وموثوقية هو غاز الميثان (CH₄) نظرًا لتركيبه البسيط. توجد مصادر أخرى، مثل أسفلت البترول، ولكنها أكثر صعوبة في الإدارة.
• البيئة: يحدث التفاعل داخل فرن عند درجات حرارة عالية جدًا، تتراوح عادة بين 800-1050 درجة مئوية. تستخدم معظم الأنظمة CVD بضغط منخفض (LPCVD) لمنع التفاعلات الجانبية غير المرغوب فيها وضمان نمو غشاء الجرافين بسمك موحد.

آلية النمو خطوة بخطوة

1. توضع ركيزة من رقائق معدنية داخل غرفة تفاعل محكمة الإغلاق وتسخن إلى حوالي 1000 درجة مئوية.
2. يتم إدخال الغاز الهيدروكربوني إلى الغرفة. تعمل درجة الحرارة العالية على تفكيك جزيئات الغاز، مما يطلق ذرات الكربون.
3. تذوب ذرات الكربون هذه في الركيزة المعدنية (في حالة النيكل) أو تمتص على سطحها (في حالة النحاس).
4. مع تبريد الغرفة، تقل قابلية ذوبان ذرات الكربون في المعدن، مما يؤدي إلى ترسبها على السطح وتشكيل غشاء مستمر من الجرافين.
5. أخيرًا، يجب نقل غشاء الجرافين بعناية من الرقاقة المعدنية إلى ركيزة مستهدفة (مثل السيليكون) لاستخدامه في جهاز.

فهم المفاضلات

لا توجد طريقة تخليق واحدة مثالية لكل تطبيق. اختيار التقنية هو دائمًا مسألة موازنة الأولويات المتنافسة.

CVD: الجودة مقابل التعقيد

تنتج CVD أغشية الجرافين عالية الجودة وذات المساحة الأكبر، مما يجعلها مثالية للإلكترونيات. ومع ذلك، تتطلب العملية معدات متخصصة باهظة الثمن، ودرجات حرارة عالية، وخطوة نقل دقيقة يمكن أن تؤدي إلى تجاعيد وتمزقات وملوثات في الغشاء النهائي.

التقشير: البساطة مقابل قابلية التوسع

التقشير الميكانيكي بسيط وينتج رقائق جرافين نقية وخالية من العيوب، ولكنه عملية يدوية بحتة غير مناسبة لأي شكل من أشكال الإنتاج الضخم. التقشير في الطور السائل قابل للتطوير بدرجة كبيرة للمواد السائبة ولكنه يؤدي إلى جودة كهربائية أقل، مما يجعله غير مناسب للإلكترونيات عالية الأداء.

تسامي SiC: تكلفة عالية لتطبيقات متخصصة

تتضمن طريقة أخرى من الأسفل إلى الأعلى تسخين رقاقة كربيد السيليكون (SiC) حتى يتسامى السيليكون (يتحول إلى غاز)، تاركًا وراءه طبقة من الجرافين. وهذا ينتج جرافين عالي الجودة مباشرة على رقاقة متوافقة مع أشباه الموصلات ولكنه باهظ التكلفة بالنسبة لمعظم التطبيقات.

اتخاذ الخيار الصحيح لهدفك

يعتمد اختيار طريقة التخليق الصحيحة كليًا على التطبيق المقصود للجرافين.

• إذا كان تركيزك الأساسي هو البحث الأساسي على الجرافين النقي: التقشير الميكانيكي هو المعيار لإنتاج رقائق عالية الجودة، وإن كانت صغيرة، للدراسة العلمية.
• إذا كان تركيزك الأساسي هو تطوير الأجهزة الإلكترونية أو الضوئية: ترسيب البخار الكيميائي (CVD) هو الطريقة الأكثر فعالية لإنتاج الأغشية الكبيرة والموحدة وعالية الجودة اللازمة لتصنيع الأجهزة.
• إذا كان تركيزك الأساسي هو الإنتاج بالجملة للمركبات أو الأحبار: يوفر التقشير في الطور السائل مسارًا قابلاً للتطوير ومنخفض التكلفة حيث لا يكون الأداء الكهربائي المتميز هو الأولوية الرئيسية.

في النهاية، لا يتم إطلاق العنان لقوة الجرافين إلا باختيار تقنية التخليق التي تتوافق مباشرة مع متطلبات مشروعك المحدد.

جدول الملخص:

الطريقة	الميزة الرئيسية	الأفضل لـ
ترسيب البخار الكيميائي (CVD)	يبني أغشية كبيرة المساحة وعالية الجودة	الإلكترونيات، الأجهزة المتقدمة
التقشير الميكانيكي	ينتج رقائق نقية وخالية من العيوب	البحث الأساسي
التقشير في الطور السائل	قابل للتطوير للمواد السائبة	المركبات، الأحبار الموصلة

هل أنت مستعد لدمج تخليق الجرافين في سير عمل مختبرك؟ المعدات المناسبة حاسمة للنجاح. تتخصص KINTEK في توفير معدات المختبرات والمواد الاستهلاكية الدقيقة وعالية الأداء اللازمة لتخليق المواد المتقدمة، بما في ذلك أنظمة CVD. تضمن خبرتنا حصولك على الأدوات الموثوقة لتحقيق أهدافك البحثية والتطويرية في الإلكترونيات والمركبات والمزيد. اتصل بخبرائنا اليوم لمناقشة احتياجاتك المحددة لتخليق الجرافين!

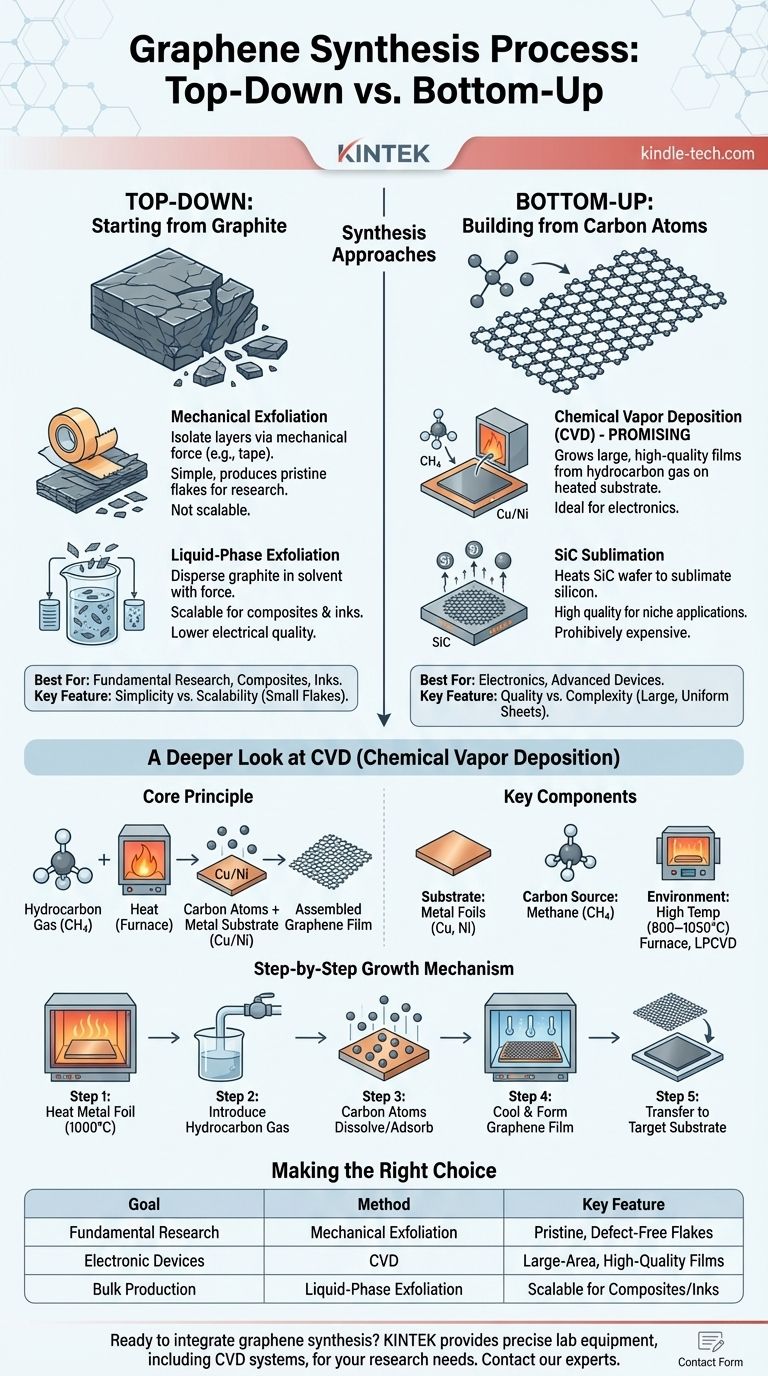

دليل مرئي
