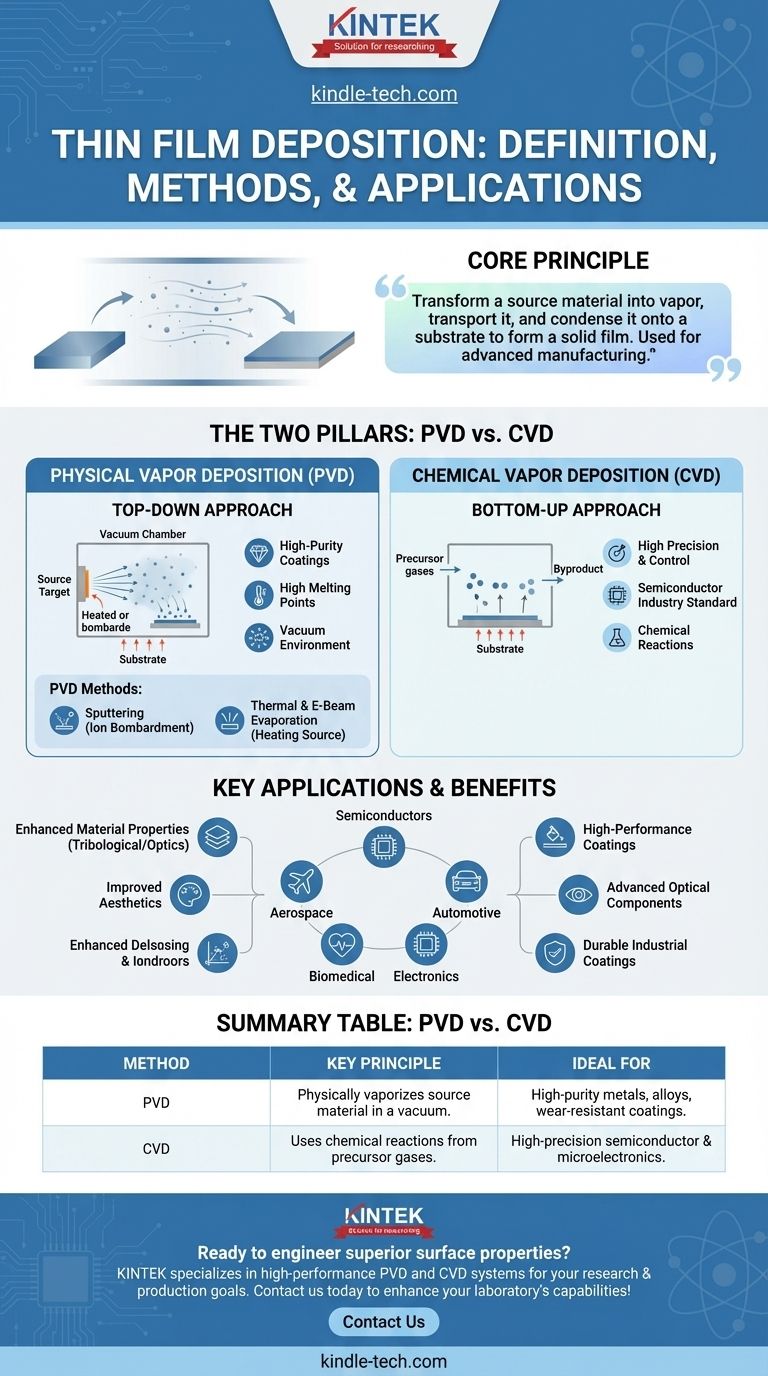

يعد ترسيب الأغشية الرقيقة عملية بالغة الأهمية في علم المواد والهندسة، وتستخدم لإنشاء طبقات رقيقة من المواد على الركيزة.والفئتان الأساسيتان لطرق ترسيب الأغشية الرقيقة هما الترسيب الفيزيائي للبخار (PVD) والترسيب الفيزيائي للبخار ترسيب البخار الكيميائي (CVD) .ينطوي التفريغ الكهروضوئي الشخصي على التبخير الفيزيائي لمادة صلبة في الفراغ، والتي تتكثف بعد ذلك على ركيزة لتشكيل طبقة رقيقة.ومن ناحية أخرى، تعتمد تقنية CVD على التفاعلات الكيميائية لترسيب طبقة رقيقة من السلائف الغازية.بالإضافة إلى ذلك، هناك تقنيات متقدمة أخرى مثل ترسيب الطبقة الذرية (ALD) والترسيب الذري الانحلال الحراري بالرش لكل منها آليات وتطبيقات فريدة من نوعها.يتم اختيار هذه الطرق بناءً على خصائص الفيلم المرغوبة ومواد الركيزة ومتطلبات التطبيق المحددة.
شرح النقاط الرئيسية:
-
الترسيب الفيزيائي للبخار (PVD)
- التعريف:PVD هي عملية يتم فيها تبخير مادة صلبة في الفراغ ثم ترسيبها على ركيزة لتشكيل طبقة رقيقة.
- الآلية:يتم تبخير المادة عادةً باستخدام تقنيات مثل التبخير الحراري , التبخير بالحزمة الإلكترونية أو الرذاذ .في عملية الاخرق، تقصف الأيونات عالية الطاقة المادة المستهدفة، مما يؤدي إلى قذف الذرات التي تترسب بعد ذلك على الركيزة.
- التطبيقات:تُستخدم تقنية PVD على نطاق واسع في صناعات مثل أشباه الموصلات والبصريات والطلاءات الزخرفية نظرًا لقدرتها على إنتاج أغشية عالية النقاء وكثيفة.
-
المزايا:
- تحكم عالٍ في سمك الغشاء وتكوينه.
- مناسبة لمجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والسيراميك.
-
القيود:
- يتطلب بيئة عالية التفريغ، والتي يمكن أن تكون مكلفة.
- قابلية توسع محدودة للطلاءات ذات المساحات الكبيرة.
-
ترسيب البخار الكيميائي (CVD)
- التعريف:تتضمن CVD إدخال الغازات المتفاعلة في غرفة، حيث تخضع لتفاعلات كيميائية لتشكيل طبقة صلبة على الركيزة.
- الآلية:تتضمن العملية عادةً تسخين الركيزة إلى درجة حرارة عالية لتسهيل التفاعلات الكيميائية.المتغيرات مثل التفريغ القابل للسحب القابل للذوبان المحسّن بالبلازما (PECVD) استخدام البلازما لخفض درجة حرارة التفاعل.
- التطبيقات:يُعد التفكيك القابل للذوبان بالقنوات القلبية الوسيطة ضروريًا في إنتاج أشباه الموصلات والخلايا الشمسية والطلاءات الواقية.
-
المزايا:
- ينتج أغشية عالية النقاء وموحدة مع تطابق ممتاز.
- يمكن ترسيب مجموعة متنوعة من المواد، بما في ذلك السيليكون والكربون وأكاسيد المعادن.
-
القيود:
- درجات الحرارة المرتفعة يمكن أن تحد من توافق الركيزة.
- يتطلب تحكمًا دقيقًا في تدفق الغاز وظروف التفاعل.
-
ترسيب الطبقة الذرية (ALD)
- التعريف:التحلل الذري المستطيل هو شكل متخصص من أشكال التحلل الذري المستقل حيث يتم ترسيب الأغشية طبقة ذرية واحدة في كل مرة من خلال تفاعلات سطحية ذاتية التقييد.
- الآلية:تتناوب العملية بين اثنين أو أكثر من الغازات السليفة مما يسمح بالتحكم الدقيق في سُمك الفيلم على المستوى الذري.
- التطبيقات:تُستخدم تقنية ALD في تصنيع أشباه الموصلات المتقدمة وتكنولوجيا النانو وأجهزة تخزين الطاقة.
-
المزايا:
- تحكم استثنائي في سماكة الرقائق وتوحيدها.
- تتيح ترسيب أغشية رقيقة للغاية ومطابقة على الأشكال الهندسية المعقدة.
-
القيود:
- معدلات ترسيب أبطأ مقارنة بالطرق الأخرى.
- خيارات مواد محدودة بسبب الحاجة إلى سلائف محددة.
-
الانحلال الحراري بالرش
- تعريف:ينطوي الانحلال الحراري بالرش على رش محلول يحتوي على المادة المرغوبة على ركيزة ساخنة، حيث تتحلل لتكوين طبقة رقيقة.
- الآلية:يتم تفتيت المحلول إلى قطرات دقيقة وتوجيهه إلى الركيزة، حيث يحدث التحلل الحراري.
- التطبيقات:يشيع استخدامها لترسيب الأكاسيد الموصلة الشفافة، مثل أكسيد قصدير الإنديوم (ITO)، في الخلايا الشمسية وشاشات العرض.
-
المزايا:
- بسيط وفعال من حيث التكلفة لطلاء المساحات الكبيرة.
- مناسب لترسيب مجموعة متنوعة من المواد، بما في ذلك الأكاسيد والكبريتيدات.
-
القيود:
- تحكم محدود في سمك الغشاء وتوحيده.
- تتطلب تحكمًا دقيقًا في تركيبة المحلول ودرجة حرارة الركيزة.
-
طرق ترسيب أخرى
- الطلاء الكهربائي:طريقة كيميائية يتم فيها ترسيب طبقة معدنية على ركيزة موصلة باستخدام تيار كهربائي.
- سول-جل:ينطوي على تكوين مادة هلامية من محلول، ثم يتم تجفيفها وتسخينها لتشكيل طبقة رقيقة.
- الطلاء بالغمس والطلاء بالدوران:تقنيات بسيطة حيث يتم غمس الركيزة في محلول أو غزلها بمحلول لتشكيل طبقة رقيقة.
- الترسيب النبضي بالليزر (PLD):طريقة PVD حيث يقوم ليزر عالي الطاقة باستئصال مادة من هدف، ثم تترسب هذه المادة على ركيزة.
-
اختيار الطريقة الصحيحة
- توافق المواد:يعتمد اختيار الطريقة على المادة المراد ترسيبها وتوافقها مع الركيزة.
- خصائص الفيلم:تؤثر خصائص الفيلم المرغوبة، مثل السماكة والتوحيد والنقاء، على اختيار تقنية الترسيب.
- متطلبات التطبيق:قد تتطلب تطبيقات محددة، مثل تصنيع أشباه الموصلات أو الطلاءات الزخرفية، طرق ترسيب معينة.
وباختصار، فإن طرق ترسيب الأغشية الرقيقة متنوعة ومصممة لتلبية احتياجات محددة.وتُعد تقنية PVD و CVD الأكثر استخدامًا على نطاق واسع، ولكن التقنيات المتقدمة مثل التحليل بالرش بالتحلل الحراري بالرش والتحلل الحراري بالرش تقدم مزايا فريدة للتطبيقات المتخصصة.يعد فهم نقاط القوة والقيود لكل طريقة أمرًا بالغ الأهمية لاختيار التقنية المناسبة لتطبيق معين.
جدول ملخص:
| الطريقة | الآلية الرئيسية | التطبيقات | المزايا | التقييدات |
|---|---|---|---|---|
| PVD | التبخير الفيزيائي للمواد الصلبة في الفراغ، وتكثيفها على ركيزة. | أشباه الموصلات والبصريات والطلاءات الزخرفية | تحكم عالي في السماكة ومناسب للمعادن والسبائك والسيراميك. | يتطلب تفريغًا عاليًا، وقابلية محدودة للتوسع للطلاءات ذات المساحات الكبيرة. |
| الطلاء بالترشيح القابل للذوبان | تفاعلات كيميائية للغازات لتشكيل طبقة صلبة على ركيزة. | أشباه الموصلات والخلايا الشمسية والطلاءات | أغشية عالية النقاء وموحدة؛ مجموعة واسعة من المواد. | تتطلب درجات حرارة عالية، وتحكم دقيق في تدفق الغاز. |
| الترسيب الذري الأحادي الطبقة | ترسيب الطبقة الذرية طبقة تلو الأخرى عبر تفاعلات سطحية ذاتية الحد. | أشباه الموصلات المتقدمة، تكنولوجيا النانو | التحكم الاستثنائي في السماكة والأغشية المطابقة على الأشكال الهندسية المعقدة. | معدلات ترسيب أبطأ، خيارات مواد محدودة. |
| التحلل الحراري بالرش | رش محلول على ركيزة ساخنة للتحلل الحراري. | الخلايا الشمسية، شاشات العرض (على سبيل المثال، أفلام ITO) | فعالة من حيث التكلفة للمساحات الكبيرة، ومناسبة للأكاسيد والكبريتيدات. | التحكم المحدود في السُمك والمحلول الدقيق والتحكم الدقيق في درجة الحرارة المطلوبة. |
