ما هو الترسيب البخاري الحراري؟ دليل مبسط لتقنية طلاء PVD

في جوهره، الترسيب البخاري الحراري هو تقنية طلاء مباشرة تعمل عن طريق تسخين مادة صلبة داخل غرفة تفريغ عالية حتى تتبخر. ثم ينتقل هذا البخار ويتكثف على سطح أكثر برودة، يُعرف بالركيزة، مكونًا طبقة رقيقة جدًا وموحدة. العملية بأكملها هي تغيير فيزيائي للحالة، تمامًا مثل غليان الماء ليتحول إلى بخار ثم يتكثف مكونًا قطرات على نافذة باردة.

التمييز الحاسم الذي يجب فهمه هو أن الترسيب الحراري هو عملية فيزيائية (تبخير وتكثيف)، مما يميزه عن العمليات الكيميائية الأكثر تعقيدًا التي تنشئ الأغشية من خلال التفاعلات على السطح. هذا الاختلاف الجوهري يحدد مزايا الطريقة وقيودها وتطبيقاتها المثالية.

كيف يعمل الترسيب البخاري الحراري: نظرة خطوة بخطوة

لفهم هذه التقنية حقًا، من المفيد تقسيمها إلى مراحلها الأساسية. العملية أنيقة في بساطتها، وتعتمد على مبادئ الفيزياء الأساسية.

بيئة التفريغ

يجب أن تتم العملية بأكملها في غرفة تفريغ عالية. يخدم هذا غرضين حاسمين: فهو يزيل الهواء والجزيئات الأخرى التي يمكن أن تلوث الفيلم النهائي، ويسمح للذرات المتبخرة بالانتقال مباشرة إلى الركيزة دون الاصطدام بأي شيء آخر.

مصدر الحرارة

يستخدم سخان كهربائي لرفع درجة حرارة المادة المصدر. يتم ذلك غالبًا باستخدام حاويات صغيرة مقاومة للحرارة تسمى "القوارب" أو البوتقات، والتي تحتوي على المادة المراد تبخيرها.

المادة المصدر

توضع المادة المراد تشكيل الفيلم منها في القارب. تبدأ عادةً كمادة صلبة، غالبًا على شكل أسلاك أو حبيبات أو مسحوق.

عملية التبخير

يرفع السخان درجة حرارة القارب والمادة المصدر، عادةً ما بين 250 إلى 350 درجة مئوية. عندما تسخن المادة، تكتسب ذراتها طاقة كافية لتتحرر من الحالة الصلبة وتتحول مباشرة إلى غاز، مكونة سحابة بخارية.

مرحلة الترسيب

تتوسع هذه السحابة البخارية في جميع أنحاء غرفة التفريغ. عندما تتلامس ذرات البخار مع الركيزة الأكثر برودة، تفقد طاقتها، وتتكثف مرة أخرى إلى حالة صلبة، وتتراكم طبقة تلو الأخرى لتشكيل فيلم رقيق.

فروق رئيسية: الترسيب الفيزيائي مقابل الكيميائي

يشمل مصطلح "الترسيب البخاري" مجموعة واسعة من التقنيات. أهم تمييز يجب إجراؤه هو بين الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD). هذه نقطة متكررة للخلط.

الترسيب الحراري هو عملية PVD

الترسيب البخاري الحراري هو مثال كلاسيكي على الترسيب الفيزيائي للبخار (PVD). الاسم يقول كل شيء: تتضمن العملية تغييرات فيزيائية بحتة للحالة (صلب ← غاز ← صلب). لا تحدث تفاعلات كيميائية لتشكيل الفيلم.

الترسيب الكيميائي للبخار (CVD) مختلف جوهريًا

في الترسيب الكيميائي للبخار (CVD)، يتم إدخال الغازات الأولية إلى غرفة. ثم يتم تحفيز تفاعل كيميائي على سطح الركيزة، مما يتسبب في "نمو" فيلم صلب. على عكس PVD، يمكن لـ CVD طلاء الأشكال المعقدة بسهولة أكبر لأن الغاز يمكن أن يتدفق حول الجسم.

الترسيب البخاري بالقوس: PVD أكثر نشاطًا

طريقة PVD أخرى هي الترسيب البخاري بالقوس. بدلاً من الحرارة البسيطة، تستخدم قوسًا كهربائيًا عالي التيار لتبخير المادة. الفرق الرئيسي هو أن هذه العملية تؤين جزءًا كبيرًا من ذرات البخار، مما يجعلها أكثر نشاطًا، مما قد يؤدي إلى أغشية أكثر كثافة ومتانة.

فهم المفاضلات

مثل أي عملية هندسية، يمتلك الترسيب البخاري الحراري مجموعة مميزة من المزايا والقيود التي تجعله مناسبًا لبعض التطبيقات وليس لغيرها.

ميزة: البساطة والنقاء

نظرًا لأنه يعتمد على آلية تسخين وتكثيف بسيطة، يمكن أن تكون المعدات بسيطة نسبيًا وفعالة من حيث التكلفة. تضمن بيئة التفريغ العالية أن الفيلم الناتج يتمتع بنقاء عالٍ جدًا.

ميزة: التحكم

يمكن للمهندسين التحكم بدقة في سمك الفيلم وتجانسه عن طريق إدارة درجة الحرارة ووقت الترسيب والمسافة بين المصدر والركيزة.

قيد: الترسيب بخط الرؤية

ينتقل البخار في خط مستقيم من المصدر إلى الركيزة. هذا يعني أنه من الصعب جدًا طلاء المناطق الخلفية أو المقطوعة لجسم ثلاثي الأبعاد معقد بشكل موحد. هذا تناقض كبير مع قدرات "الالتفاف" الممتازة لـ CVD.

قيد: التصاق وكثافة أقل

مقارنة بالعمليات الأكثر نشاطًا مثل الترسيب بالقوس، تصل الذرات في الترسيب الحراري إلى الركيزة بطاقة منخفضة نسبيًا. قد يؤدي هذا أحيانًا إلى أغشية ذات كثافة أقل والتصاق أضعف بالركيزة.

اتخاذ القرار الصحيح لهدفك

يتطلب اختيار تقنية الترسيب الصحيحة فهم هدفك النهائي للفيلم الرقيق.

• إذا كان تركيزك الأساسي هو إنشاء أغشية معدنية بسيطة وعالية النقاء على سطح مستوٍ بتكلفة منخفضة: فإن الترسيب البخاري الحراري هو خيار ممتاز وفعال للغاية.
• إذا كان تركيزك الأساسي هو طلاء أجسام ثلاثية الأبعاد معقدة بطبقة موحدة: فإن الترسيب الكيميائي للبخار (CVD) هو الطريقة الأفضل نظرًا لطبيعته غير المعتمدة على خط الرؤية.
• إذا كان تركيزك الأساسي هو إنتاج طلاء شديد الصلابة والكثافة والمتانة: يجب أن يكون الترسيب الفيزيائي للبخار النشط مثل الترسيب بالقوس أو التذرية هو اعتبارك الأساسي.

فهم الآلية الأساسية وراء كل تقنية يمكّنك من اختيار الأداة المناسبة للمهمة.

جدول الملخص:

الجانب	الترسيب البخاري الحراري
نوع العملية	الترسيب الفيزيائي للبخار (PVD)
الآلية	التبخير والتكثيف
البيئة	غرفة تفريغ عالية
درجة الحرارة	250-350 درجة مئوية
الأفضل لـ	أغشية معدنية بسيطة وعالية النقاء على الأسطح المستوية
القيود	الطلاء بخط الرؤية (ضعيف للأشكال ثلاثية الأبعاد المعقدة)

هل أنت مستعد لتعزيز قدرات مختبرك باستخدام ترسيب الأغشية الرقيقة الدقيق؟

في KINTEK، نحن متخصصون في معدات المختبرات المتقدمة بما في ذلك أنظمة الترسيب البخاري الحراري التي توفر طلاءات عالية النقاء لاحتياجات البحث والإنتاج لديك. سواء كنت تعمل مع الأغشية المعدنية، أشباه الموصلات، أو الطلاءات المتخصصة، فإن حلولنا توفر التحكم والموثوقية التي يتطلبها مختبرك.

اتصل بنا اليوم لمناقشة كيف يمكن لتقنية الترسيب لدينا أن تدفع مشاريعك قدمًا وتحقق نتائج متفوقة لسير عمل مختبرك.

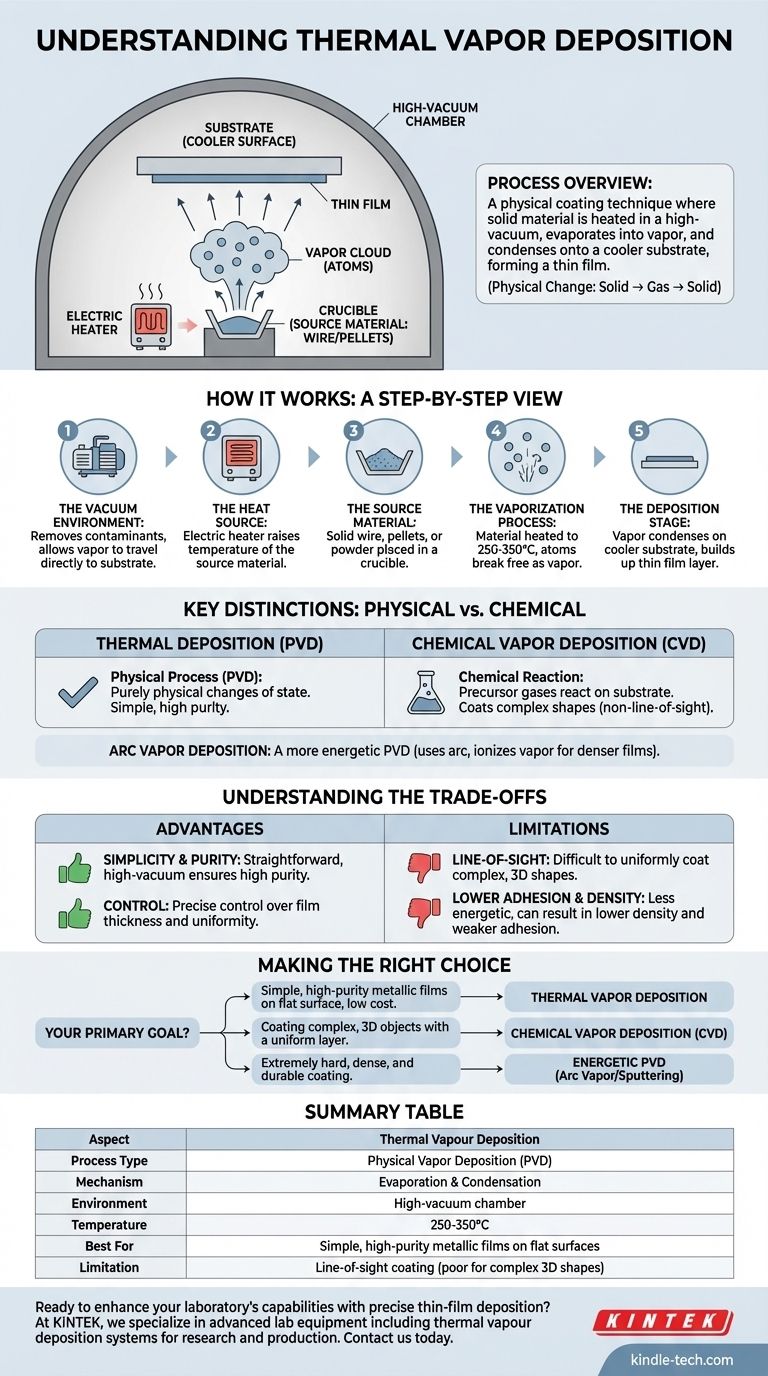

دليل مرئي
