لماذا يتم طلاء الجسم بالذهب قبل التصوير بالمجهر الإلكتروني الماسح (SEM)؟ لمنع الشحن وتحقيق صور واضحة بالمجهر الإلكتروني الماسح

باختصار، يتم طلاء الجسم بالذهب قبل التصوير بالمجهر الإلكتروني الماسح لجعله موصلاً للكهرباء. تعمل طبقة الذهب الرقيقة هذه على منع التراكم المدمر لشحنة الإلكترون على سطح العينة، والذي قد يؤدي لولا ذلك إلى تشويه شديد للصورة أو إفسادها بالكامل، كما أنه يعزز بشكل كبير جودة الإشارة للحصول على صورة أوضح.

تكمن المشكلة الأساسية في أن المجهر الإلكتروني الماسح (SEM) يستخدم حزمة إلكترونية، والمواد غير الموصلة مثل البلاستيك أو الأنسجة البيولوجية لا يمكنها تبديد الشحنة الكهربائية الناتجة عن هذه الحزمة. يوفر الطلاء الذهبي "جلدًا" موصلاً يوصل العينة بالأرضي، مما يحل هذا التعارض الأساسي ويمكّن من التصوير الواضح.

التحدي الأساسي: الإلكترونات والمواد العازلة

لفهم دور الذهب، يجب أولاً فهم المشكلة الأساسية التي يحلها. لا يعمل المجهر الإلكتروني الماسح مثل المجهر الضوئي العادي؛ فهو يستخدم حزمة إلكترونية مركزة "للرؤية".

مشكلة "الشحن"

يعمل التصوير بالمجهر الإلكتروني الماسح عن طريق مسح حزمة إلكترونية عبر العينة. عندما تضرب هذه الإلكترونات السطح، فإنها تحتاج إلى مسار لتتدفق بعيدًا إلى الأرضي الكهربائي.

على المواد الموصلة مثل المعدن، يحدث هذا تلقائيًا. أما على المواد غير الموصلة (العازلة) مثل البوليمر أو السيراميك أو الخلايا البيولوجية، فلا يوجد مكان تذهب إليه الإلكترونات. تتراكم على السطح في ظاهرة تُعرف باسم الشحن.

عواقب الشحن

هذه الشحنة الكهربائية المحتجزة كارثية للتصوير. إنها تخلق مجالًا سالبًا قويًا يصد ويحرف حزمة الإلكترونات الواردة.

يؤدي هذا الانحراف إلى تشوهات شديدة في الصورة، بما في ذلك بقع ساطعة ومغسولة، وأشكال مشوهة، وفقدان كامل للتفاصيل الدقيقة. في الحالات القصوى، ستظهر العينة ببساطة كوهج أبيض ساطع، مما يجعل التصوير مستحيلاً.

كيف يحل الطلاء الذهبي المشكلة

يعد تطبيق طبقة رقيقة جدًا من الذهب هو الحل القياسي للعينات غير الموصلة. تعالج هذه العملية، التي تتم عادةً عبر الطلاء بالرش (sputter coating)، المشكلات الأساسية بثلاث طرق متميزة.

1. إنشاء مسار موصل

الوظيفة الأكثر أهمية لطبقة الذهب هي توفير مسار لتبديد الشحنة الكهربائية. "جلد" الذهب متصل بحامل العينة المعدني (المسماة "المسمار" أو "stub")، والذي يتم توصيله بالأرضي.

يتيح ذلك للإلكترونات القادمة من حزمة المجهر أن تتدفق بعيدًا عن سطح العينة دون ضرر، مما يمنع تمامًا تشوهات الشحن التي قد تحدث لولا ذلك.

2. تعزيز إشارة التصوير

تتكون الصورة التي تراها من المجهر الإلكتروني الماسح بشكل أساسي من الإلكترونات الثانوية - وهي إلكترونات منخفضة الطاقة يتم إزاحتها من سطح العينة بواسطة الحزمة الأولية.

المعادن الثقيلة مثل الذهب جيدة بشكل استثنائي في إصدار الإلكترونات الثانوية. من خلال طلاء العينة، فإنك تقوم أساسًا بإنشاء سطح يولد إشارة أقوى وأوضح بكثير لكواشف المجهر الإلكتروني الماسح، مما يحسن بشكل كبير نسبة الإشارة إلى الضوضاء للصورة النهائية.

3. حماية العينة

يمكن للطاقة المكثفة لحزمة الإلكترونات أن تلحق الضرر بالعينات الحساسة، خاصة الأنسجة البيولوجية أو البلاستيك. يُعرف هذا باسم تلف الحزمة (beam damage).

تساعد طبقة الذهب الموصلة على تبديد كل من الحرارة والطاقة الكهربائية عبر السطح، مما يقلل الضرر الموضعي ويساعد في الحفاظ على التركيب الأصلي للعينة أثناء التصوير.

فهم المفاضلات

في حين أن الذهب هو طلاء ممتاز للأغراض العامة، إلا أنه ليس حلاً مثاليًا لكل سيناريو. يعد فهم حدوده أمرًا أساسيًا للحصول على مجهرية جيدة.

الذهب ليس للتكبير العالي جدًا

يحتوي الذهب على حجم حبيبات نسبيًا كبير. عند التكبيرات المنخفضة والمتوسطة (عادةً أقل من ~50,000x)، يكون هذا النسيج صغيرًا جدًا بحيث لا يمكن رؤيته ولا يتداخل مع الصورة.

ومع ذلك، عند التكبيرات العالية جدًا، يمكن أن يصبح الهيكل الحبيبي للطلاء الذهبي نفسه مرئيًا، مما يحجب أدق تفاصيل عينتك. لهذه التطبيقات، يُفضل استخدام معادن ذات حبيبات أدق (ولكنها أكثر تكلفة) مثل البلاتين أو الإيريديوم.

الطلاء يحجب كيمياء السطح

يمكن تجهيز المجهر الإلكتروني الماسح بكواشف (مثل EDS) لتحديد التركيب العنصري للعينة. نظرًا لأن الحزمة الإلكترونية تتفاعل مع الطلاء الذهبي، فإن أي تحليل من هذا القبيل سيكتشف الذهب ببساطة، وليس المادة الأساسية.

إذا كان هدفك هو تحليل كيمياء السطح الحقيقية لعينة غير موصلة، فيجب عليك تجنب الطلاء وبدلاً من ذلك استخدام مجهر إلكتروني ماسح منخفض التفريغ أو بيئي (ESEM) متخصص.

اتخاذ القرار الصحيح لهدفك

يعتمد قرار استخدام الطلاء الذهبي - أو أي طلاء على الإطلاق - كليًا على هدف التصوير الخاص بك.

• إذا كان تركيزك الأساسي هو التصوير الطبوغرافي العام لعينة غير موصلة: يعد الطلاء بالرش بالذهب هو المعيار الصناعي، حيث يوفر توازنًا رائعًا بين الأداء والتكلفة وسهولة الاستخدام.
• إذا كان تركيزك الأساسي هو التصوير عالي الدقة (أعلى بكثير من 50,000x): يجب عليك استخدام طلاء ذي حبيبات أدق مثل البلاتين/البلاديوم أو الإيريديوم لضمان عدم تقييد نسيج الطلاء لدقتك.
• إذا كان تركيزك الأساسي هو تحديد التركيب العنصري للسطح: لا تستخدم طلاءً موصلاً. يجب عليك استخدام عينة غير مطلية في مجهر إلكتروني ماسح منخفض التفريغ أو متغير الضغط.

في نهاية المطاف، يعد الطلاء الذهبي تقنية تحضير قوية تسمح لنا بتصوير العالم المعقد وغير الموصل بقوة الحزمة الإلكترونية.

جدول ملخص:

الغرض من الطلاء الذهبي	الميزة الرئيسية
منع الشحن	تبديد شحنة الحزمة الإلكترونية للقضاء على تشوهات الصورة.
تعزيز الإشارة	تحسين انبعاث الإلكترونات الثانوية للحصول على صورة أوضح.
حماية العينة	تقليل تلف الحزمة للعينات الحساسة مثل الأنسجة البيولوجية.
الحد: التكبير العالي	قد يكون حبيبات الطلاء مرئية فوق تكبير ~50,000x.
الحد: تحليل السطح	يحجب كيمياء السطح الحقيقية لتحليل EDS.

هل تحتاج إلى تحسين تحضير العينات للمجهر الإلكتروني الماسح؟ تتخصص KINTEK في معدات ومواد المختبرات، حيث توفر آلات طلاء بالرش موثوقة ودعمًا خبيرًا لضمان تحضير عيناتك غير الموصلة بشكل مثالي للحصول على تصوير واضح وعالي الجودة بالمجهر الإلكتروني الماسح. اتصل بخبرائنا اليوم لمناقشة تطبيقك المحدد والعثور على الحل المثالي لاحتياجات مختبرك.

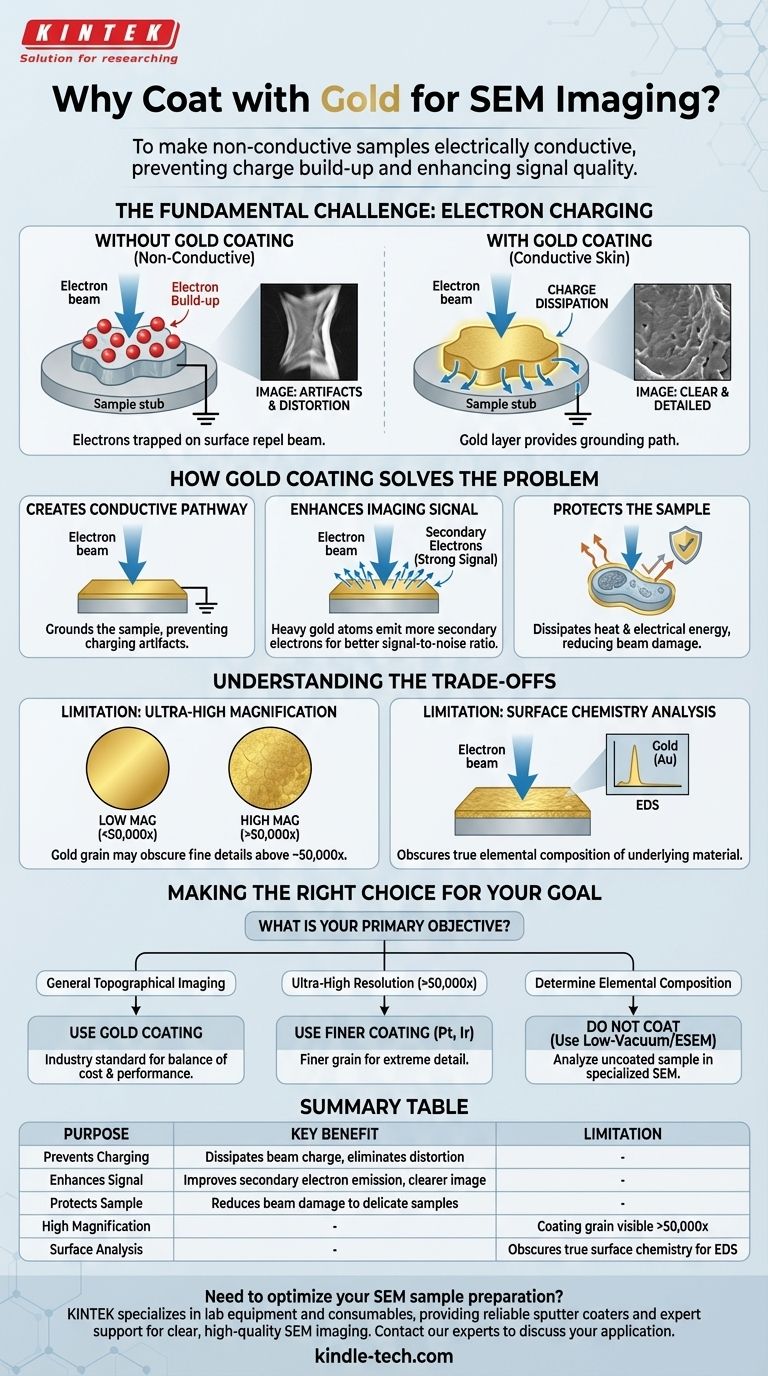

دليل مرئي
