لماذا يعتبر التفريغ (الفراغ) مهمًا لترسيب الأغشية الرقيقة؟ المفتاح إلى النقاء والتحكم في طلاء الأغشية الرقيقة

في ترسيب الأغشية الرقيقة، تعد بيئة التفريغ أمرًا لا غنى عنه. إنه المتطلب الأساسي لإنشاء فيلم عالي الجودة وعملي. يخدم التفريغ غرضين أساسيين: فهو يزيل غازات الغلاف الجوي التي قد تتصادم مع مادة الترسيب وتعترضها، ويزيل الملوثات التفاعلية مثل الأكسجين وبخار الماء التي قد تدمر كيميائيًا الفيلم الذي يتم إنشاؤه.

الوظيفة الأساسية للتفريغ في ترسيب الأغشية الرقيقة هي إنشاء بيئة نقية وخاضعة للتحكم. من خلال إزالة جميع الجسيمات الأخرى تقريبًا، يضمن التفريغ أن المادة التي يتم ترسيبها يمكن أن تسافر مباشرة إلى الهدف وأن الفيلم النهائي لن يتأثر بالتفاعلات الكيميائية غير المرغوب فيها.

فيزياء البيئة الخاضعة للتحكم

لفهم سبب أهمية التفريغ، نحتاج إلى فحص المشكلات التي يحلها على المستوى الجزيئي. بيئة الغلاف الجوي هي بحر فوضوي وكثيف من الجسيمات المعادية بطبيعتها للدقة المطلوبة لبناء فيلم طبقة ذرية تلو الأخرى.

تعظيم المسار الحر المتوسط

المسار الحر المتوسط هو متوسط المسافة التي يمكن أن يقطعها الجسيم قبل أن يتصادم مع جسيم آخر. في الغلاف الجوي الذي تتواجد فيه الآن، تكون هذه المسافة قصيرة بشكل لا يصدق - حوالي 68 نانومتر فقط.

إن جسيم الترسيب الذي يسافر من المصدر إلى الركيزة في الهواء الطلق سيتعرض لملايين التصادمات، مما يؤدي إلى تشتيته ومنعه من الوصول إلى هدفه في خط مستقيم أبدًا.

من خلال إنشاء تفريغ، نقوم بتقليل عدد جزيئات الهواء في الحجرة بشكل كبير. يؤدي هذا إلى زيادة المسار الحر المتوسط من النانومترات إلى أمتار عديدة، مما يسمح لذرات الترسيب بالسفر في خط مستقيم وغير معاق من المصدر إلى الركيزة. يُعرف هذا باسم السفر في خط الرؤية وهو ضروري للطلاء الموحد.

القضاء على التلوث الغازي

يتكون هواء الغلاف الجوي من غازات شديدة التفاعل، وأبرزها النيتروجين والأكسجين وبخار الماء. إذا كانت هذه الجزيئات موجودة أثناء الترسيب، فإنها ستدمج نفسها بسهولة في الفيلم النامي.

يخلق هذا التلوث مركبات كيميائية غير مقصودة، مثل الأكاسيد والنيتريدات. يمكن لهذه الشوائب أن تغير بشكل كارثي خصائص الفيلم المرغوبة، سواء كانت بصرية أو كهربائية أو ميكانيكية. على سبيل المثال، يمكن لطبقة أكسيد غير مرغوب فيها في فيلم شبه موصل أن تدمر خصائصها الموصلة.

تمكين والتحكم في البلازما

تعتمد العديد من تقنيات الترسيب الحديثة، مثل الرش (Sputtering)، على إنشاء بلازما لتعمل. البلازما هي غاز مؤين خاضع للتحكم (غالبًا الأرغون) يُستخدم لطرد المادة من الهدف.

من المستحيل توليد والحفاظ على بلازما عملية مستقرة ومنخفضة الضغط في بيئة الغلاف الجوي. من الضروري وجود حجرة تفريغ أولاً لإزالة غازات الغلاف الجوي ثم إدخال كمية صغيرة ودقيقة من غاز العملية المطلوب. يمنح مستوى التفريغ المشغل تحكمًا دقيقًا في كثافة البلازما وضغطها وطاقتها.

كيف تحدد جودة التفريغ خصائص الفيلم

ترتبط جودة الفيلم النهائي ارتباطًا مباشرًا بجودة التفريغ. يمكن أن يكون "التفريغ الضعيف" مقابل "التفريغ العالي" أو "التفريغ العالي جدًا" هو الفارق بين جهاز وظيفي وفشل كامل.

التأثير على نقاء الفيلم

يحدد مستوى التفريغ نقاء الفيلم المترسب. في تفريغ ذي جودة أقل، سيكون هناك المزيد من جزيئات الغاز المتبقية (مثل الماء). سيتم دمج هذه الجزيئات كشوائب، مما يؤدي إلى تدهور الأداء.

بالنسبة لتطبيقات مثل تصنيع أشباه الموصلات أو البصريات الدقيقة، غالبًا ما يكون التفريغ العالي جدًا (UHV) مطلوبًا لتحقيق النقاء الشديد اللازم لكي يعمل الجهاز بشكل صحيح.

التأثير على هيكل الفيلم

إن وجود جزيئات الغاز المتبقية لا يؤثر على النقاء فحسب؛ بل يؤثر أيضًا على البنية الفيزيائية للفيلم. تؤدي التصادمات بين ذرات الترسيب وجزيئات الغاز إلى تقليل طاقة الذرات القادمة.

يمكن أن تؤدي هذه الطاقة المنخفضة إلى فيلم أقل كثافة وأكثر مسامية وبه إجهاد داخلي أعلى. تضمن البيئة النظيفة وذات التفريغ العالي وصول الذرات إلى الركيزة بالطاقة المقصودة، مما يعزز نمو بنية فيلم كثيفة ومستقرة ومتينة.

فهم المفاضلات

في حين أن التفريغ الأفضل يؤدي عمومًا إلى فيلم أفضل، فإن تحقيقه ينطوي على مفاوضات عملية واقتصادية.

تفريغ أعلى مقابل تكلفة ووقت أعلى

يتطلب الوصول إلى مستويات تفريغ أعلى معدات أكثر تطوراً وتكلفة، مثل المضخات التوربينية أو المبردة. علاوة على ذلك، يزداد الوقت اللازم لإزالة المزيد والمزيد من الجزيئات من الحجرة - والمعروف باسم "وقت الضخ" - بشكل كبير. بالنسبة للإنتاج على نطاق صناعي، يجب تحقيق توازن بين جودة الفيلم المطلوبة والإنتاجية لنظام الطلاء.

غاز العملية مقابل الغاز المتبقي

في العمليات مثل الرش أو الترسيب الكيميائي للبخار (CVD)، يتم إدخال غاز عملية محدد عن قصد في حجرة التفريغ. الهدف هو أن تهيمن بيئة الحجرة على هذا الغاز المتحكم فيه، وليس الغازات الجوية المتبقية غير المرغوب فيها.

تتمثل المهمة الأساسية لنظام التفريغ في إزالة الغازات "السيئة" (الهواء، الماء) حتى يتمكن الغاز "الجيد" (على سبيل المثال، الأرغون) من أداء وظيفته بنظافة وبشكل يمكن التنبؤ به.

مطابقة التفريغ مع هدفك

يعتمد مستوى التفريغ الضروري بالكامل على تطبيق الفيلم الرقيق.

• إذا كان تركيزك الأساسي هو الطلاءات الزخرفية: قد يكون التفريغ ذو الجودة الأقل مقبولاً، حيث من غير المرجح أن تؤثر الشوائب الطفيفة على المظهر الجمالي.
• إذا كان تركيزك الأساسي هو الطلاءات البصرية الدقيقة: يعد التفريغ العالي أمرًا بالغ الأهمية لمنع التلوث الذي قد يتسبب في امتصاص الفيلم للضوء أو تشتيته، مما يؤدي إلى تدهور الأداء البصري.
• إذا كان تركيزك الأساسي هو أجهزة أشباه الموصلات: غالبًا ما يكون التفريغ العالي جدًا (UHV) إلزاميًا لتحقيق النقاء الشديد المطلوب للخصائص الإلكترونية الموثوقة.

في نهاية المطاف، يعد إتقان بيئة التفريغ هو المفتاح للتحكم في جودة وأداء وتكرار أغشيةك الرقيقة المترسبة.

جدول ملخص:

مستوى التفريغ	الغرض الأساسي	التطبيقات النموذجية
تفريغ متوسط	إزالة معظم غازات الغلاف الجوي	الطلاءات الزخرفية، التعدين الأساسي
تفريغ عالي (HV)	تقليل التلوث، تمكين عمليات البلازما	الطلاءات البصرية الدقيقة، الطبقات الوظيفية
تفريغ عالي جدًا (UHV)	تحقيق نقاء شديد للتحكم على المستوى الذري	أجهزة أشباه الموصلات، البحث والتطوير المتقدم

حقق ترسيبًا دقيقًا وقابلاً للتكرار للأغشية الرقيقة مع KINTEK

يعد إتقان بيئة التفريغ أساسًا لنجاح طلاء الأغشية الرقيقة. سواء كنت تقوم بتطوير أشباه الموصلات، أو بصريات دقيقة، أو طلاءات وظيفية، فإن المعدات المناسبة ضرورية للتحكم في النقاء والهيكل والأداء.

تتخصص KINTEK في معدات المختبرات عالية الجودة والمواد الاستهلاكية لجميع احتياجاتك من التفريغ والترسيب. تضمن خبرتنا حصولك على الأدوات الموثوقة اللازمة لتحقيق نتائج فائقة في مختبرك.

هل أنت مستعد لتحسين عملية الأغشية الرقيقة لديك؟ اتصل بخبرائنا اليوم لمناقشة تطبيقك المحدد واكتشاف كيف يمكن لحلول KINTEK تعزيز أبحاثك وإنتاجك.

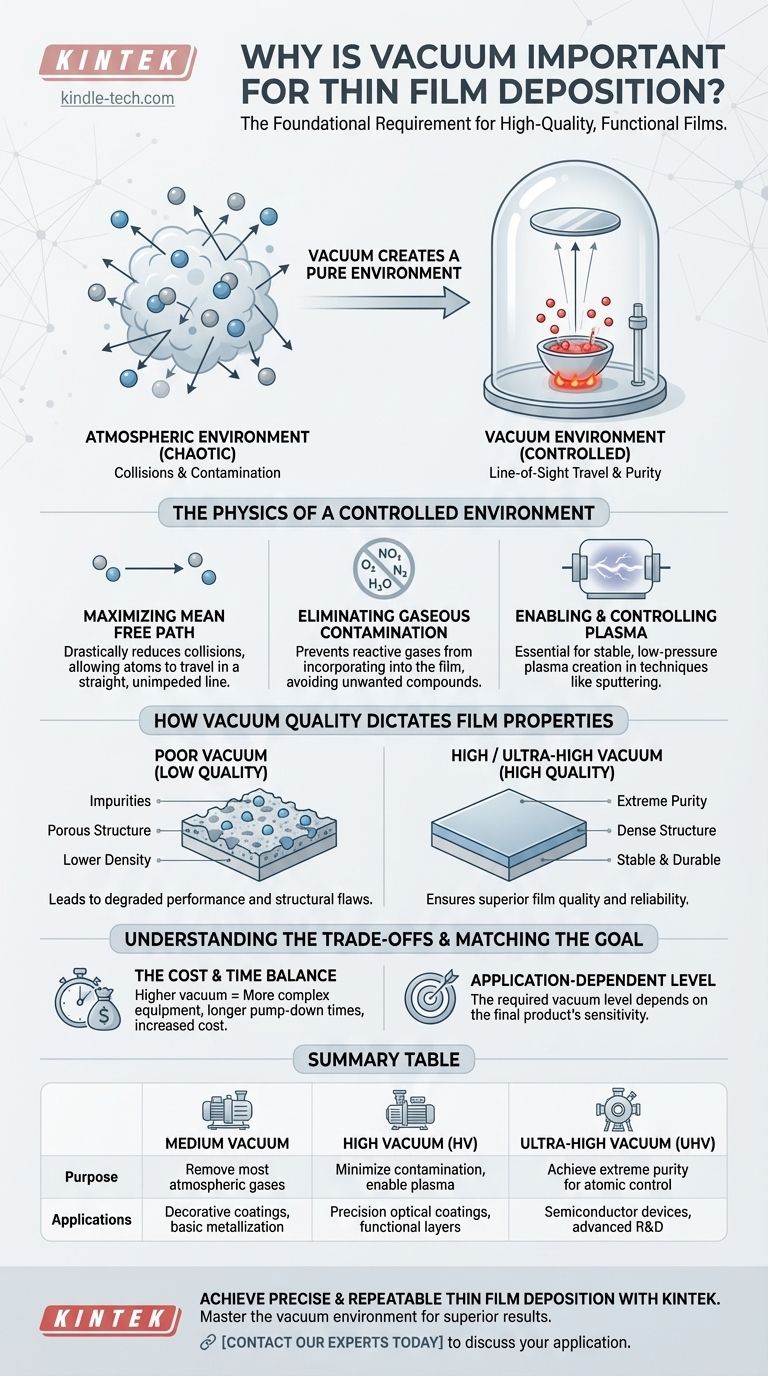

دليل مرئي
