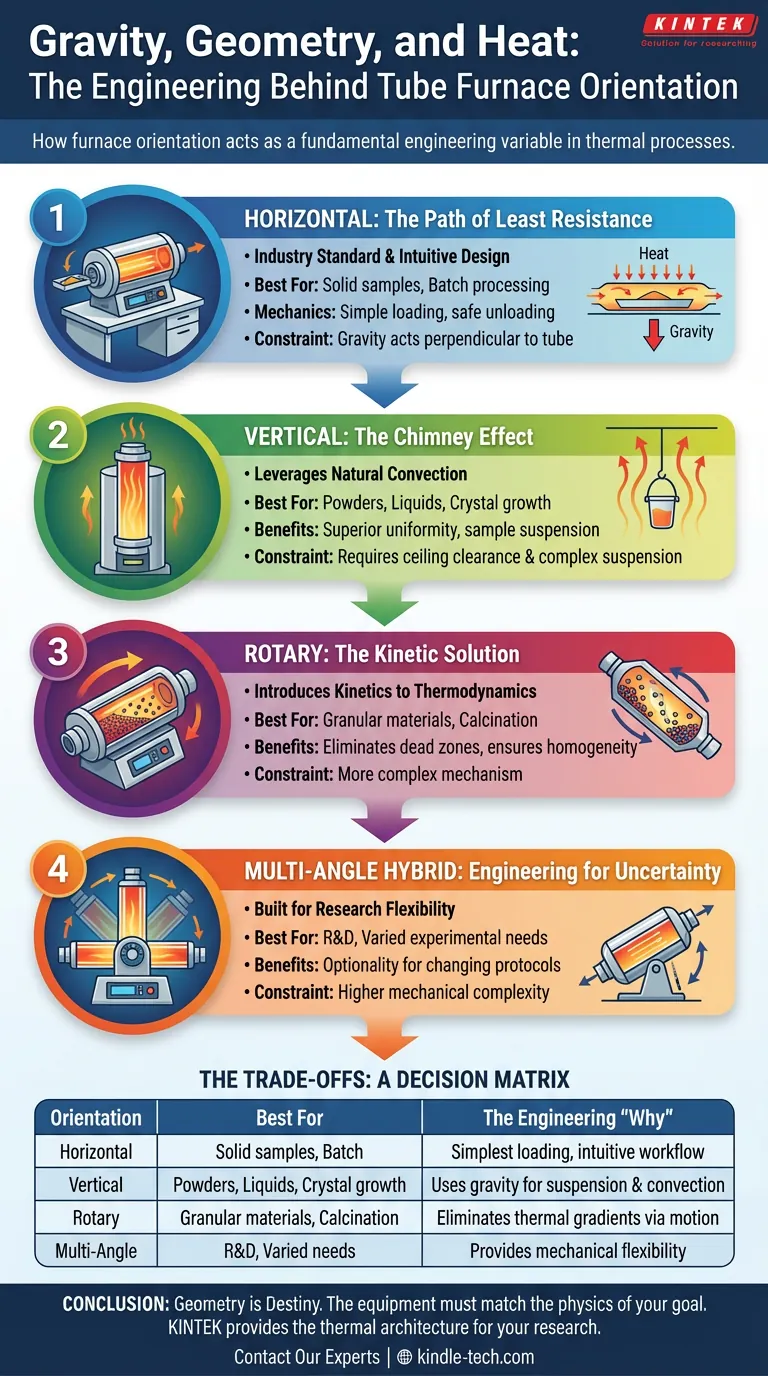

الجاذبية والهندسة والحرارة: الهندسة الكامنة وراء توجيه الفرن الأنبوبي

في المختبر، غالبًا ما تُعامل الجاذبية كثابت - ضوضاء خلفية نادرًا ما نتساءل عنها. ولكن عندما تُدخل حرارة شديدة، تصبح الجاذبية متغيرًا يحدد نجاح أو فشل عملية المواد.

إن توجيه الفرن الأنبوبي ليس مجرد مسألة مكان ملاءمته على المنضدة. إنه قرار هندسي أساسي يحدد كيفية تحرك تيارات الحمل الحراري، وكيفية استقرار العينات، وكيفية تفاعل الحرارة مع المادة.

يُعد الاختيار بين التكوينات الأفقية أو الرأسية أو الدوارة الخطوة الأكثر أهمية في تصميم تجربة حرارية. إنه اختيار بين محاربة الجاذبية واستخدامها كسلاح.

أفقي: مسار المقاومة الأقل

الفرن الأنبوبي الأفقي هو المعيار الصناعي لسبب وجيه. إنه يعكس التصميم البديهي لكل أداة تسخين تقريبًا استخدمناها منذ اكتشاف النار.

في هذا التكوين، يكون الأنبوب مسطحًا. الفائدة النفسية والعملية الأساسية هنا هي سهولة الوصول.

الآليات: تضع العينات الصلبة في "قارب" وتنزلق بها إلى المنطقة الساخنة.
الفائدة: الأمر بسيط. التحميل سهل. التفريغ آمن.
القيود: تعمل الجاذبية بشكل عمودي على الأنبوب.

بالنسبة للتشغيل القياسي، أو المعالجة، أو التركيب حيث تكون العينة صلبة وثابتة، يعد هذا الحل الأكثر فعالية من حيث التكلفة ومنطقيًا. إنه يعمل لأن العملية لا تتطلب تحريك العينة، ولا تتطلب أن يتصرف تدفق الهواء بطرق معقدة.

رأسي: تأثير المدخنة

عندما تميل الأنبوب 90 درجة إلى الأعلى، فإنك لا تقوم فقط بتسخين عينة؛ بل تنشئ مدخنة.

تستفيد الأفران الأنبوبية الرأسية من الحمل الحراري الطبيعي. مع ارتفاع الحرارة، فإنها تخلق تيارًا يتحرك عموديًا عبر الأنبوب. هذا التحول الهندسي البسيط يحل مشكلتين معقدتين تكافح معهما الأفران الأفقية:

التوحيد: يقلل تدفق الهواء الرأسي من تدرجات درجة الحرارة، وغالبًا ما ينشئ "منطقة ساخنة" أكثر اتساقًا من نظيراتها الأفقية.
التعليق: يمكن تعليق العينات من الأعلى أو وضعها في بوتقات لا تلامس جدران الأنبوب.

هذا هو اختيار المهندس للدقة المتناهية. إذا كنت تقوم بزراعة بلورات، أو تعمل مع اختبارات القطرات، أو تسخين مساحيق تتفاعل مع أوعية الاحتواء، فإن الرأسية ليست تفضيلًا - إنها مطلب.

دوار: الحل الحركي

للتسخين الثابت عيب: "المناطق الميتة".

إذا وضعت كومة من المسحوق في قارب في فرن أفقي، فإن الجسيمات الموجودة في الخارج تسخن بشكل أسرع من تلك الموجودة في المنتصف. انتقال الحرارة غير متساوٍ.

يقدم الفرن الأنبوبي الدوار الحركية للديناميكا الحرارية. عن طريق تدوير الأنبوب، يقوم الفرن بتقليب المادة باستمرار.

التجانس: تحصل كل جسيم على وقت متساوٍ مقابل الجدار الساخن.
التفاعل مع الغاز: يكشف عمل التقليب عن مساحة سطح أكبر للغلاف الجوي داخل الأنبوب (ضروري لعمليات الأكسدة أو الاختزال).

هذا هو الحل للمواد الحبيبية، والتكليس، والتحميص. إنه تصنيع العملية المختبرية - الانتقال من المراقبة الثابتة إلى الإنتاج الديناميكي.

الهجين متعدد الزوايا: الهندسة من أجل عدم اليقين

العلم نادرًا ما يكون خطيًا. قد يتطلب المشروع الذي يحتاج إلى تشغيل اليوم ديناميكا الموائع غدًا.

تم بناء الأفران متعددة الزوايا (المائلة) للباحث الذي يقدر الاختيارية. يمكن تشغيلها أفقيًا أو رأسيًا أو بزاوية بينهما.

هذا مفيد للعمليات الهجينة - على سبيل المثال، تسخين عينة أفقيًا ثم إمالة الوحدة لصب المادة المنصهرة في خزان تبريد. يمنحك حرية تغيير رأيك دون تغيير معداتك.

المفاضلات: مصفوفة قرار

كل اختيار هندسي له تكلفة. الفرن المثالي لتطبيق واحد هو كارثة لتطبيق آخر.

المساحة مقابل الارتفاع

الأفران الأفقية تستهلك عرض المنضدة.
الأفران الرأسية تتطلب خلوصًا للسقف وحوامل طويلة.

البساطة مقابل التوحيد

الأفران الأفقية أسهل في التحميل ولكنها تكافح مع تدرجات حرارية طفيفة.
توفر الأفران الرأسية فيزياء حرارية فائقة ولكنها تتطلب أنظمة تعليق عينات معقدة.

ملخص التكوينات

التوجيه	الأفضل لـ	السبب الهندسي "لماذا"
أفقي	عينات صلبة، معالجة دفعات	آليات تحميل أبسط؛ سير عمل بديهي.
رأسي	مساحيق، سوائل، نمو بلورات	يستخدم الجاذبية للتعليق والحمل الحراري للتوحيد.
دوار	مواد حبيبية، تكليس	يزيل التدرجات الحرارية عبر الحركة المستمرة.
متعدد الزوايا	بحث وتطوير، احتياجات تجريبية متنوعة	يوفر مرونة ميكانيكية لتغيير البروتوكولات.
