باختصار، تعمل تقنية PECVD في ظروف تفريغ، عادةً في نطاق الضغط المنخفض، وليس عند الضغط الجوي. يعد استخدام التفريغ سمة مميزة للعملية، مما يتيح إنشاء بلازما ويضمن ترسيب أغشية رقيقة عالية الجودة في درجات حرارة أقل من الطرق الأخرى.
إن قرار استخدام تفريغ منخفض الضغط في PECVD ليس للنظافة وحدها؛ بل هو مطلب أساسي لتوليد بلازما مستقرة. توفر هذه البلازما طاقة التفاعل، مما يسمح بنمو طبقة عالية الجودة على الركائز التي لا تستطيع تحمل الحرارة العالية.
لماذا تتطلب PECVD بيئة تفريغ
نظام التفريغ هو قلب أداة PECVD. يتجاوز غرضه مجرد إزالة الهواء؛ فهو يخلق الظروف الفيزيائية الدقيقة اللازمة لكي تعمل العملية.
إنشاء البلازما
لا يمكن توليد بلازما مستقرة وموحدة إلا عند ضغط منخفض. يقلل التفريغ من كثافة جزيئات الغاز في الغرفة.
يسمح هذا للإلكترونات، التي تتسارع بفعل المجال الكهربائي، باكتساب طاقة كافية لتأيين جزيئات الغاز الأولية عند الاصطدام. عند الضغط الجوي، يكون الغاز كثيفًا جدًا، وستحدث هذه الاصطدامات بشكل متكرر جدًا، مما يمنع البلازما من التكون على الإطلاق.
تعزيز متوسط المسار الحر
متوسط المسار الحر هو متوسط المسافة التي يقطعها جسيم قبل الاصطدام بجسيم آخر. في بيئة الضغط المنخفض، تكون هذه المسافة أطول بكثير.
يسمح هذا للأنواع الكيميائية المتفاعلة التي تتكون في البلازما بالانتقال إلى سطح الركيزة مع عدد أقل من الاصطدامات في الطور الغازي. والنتيجة هي طبقة أكثر تجانسًا وتوافقًا، حيث يتم التحكم في الترسيب عن طريق تفاعلات السطح، وليس عن طريق اللقاءات العشوائية في الغاز.
تقليل التلوث
كما تشير المراجع، تستخدم أنظمة التفريغ مضخات ميكانيكية وجزيئية لإزالة الغازات الجوية مثل النيتروجين والأكسجين وبخار الماء.
هذه الأنواع المحيطة شديدة التفاعل، وإلا فإنها ستندمج في الطبقة النامية كشوائب. يمكن أن يؤدي هذا التلوث إلى تدهور شديد في الخصائص الكهربائية والبصرية والميكانيكية للطبقة.
وضع PECVD في طيف ضغط CVD
الترسيب الكيميائي للبخار (CVD) هو عائلة من العمليات، تم تحسين كل منها لتطبيقات مختلفة عن طريق التحكم في الضغط ودرجة الحرارة. يوفر فهم مكان PECVD سياقًا حاسمًا.
CVD بالضغط الجوي (APCVD)
كما يوحي الاسم، تعمل APCVD عند الضغط الجوي القياسي أو بالقرب منه. وهذا يجعل المعدات أبسط ويسمح بإنتاجية عالية. ومع ذلك، غالبًا ما يؤدي الضغط العالي إلى تفاعلات في الطور الغازي، مما قد يؤدي إلى تكوين جسيمات وينتج عنه أغشية أقل جودة وأقل تجانسًا.
CVD بالضغط المنخفض (LPCVD)
تعمل LPCVD في فراغ، عادةً ما بين 0.1 و 25 تور. يحسن هذا الضغط المنخفض تجانس الطبقة ونقاوتها مقارنة بـ APCVD. ومع ذلك، تعتمد LPCVD حصريًا على درجات الحرارة العالية (غالبًا >600 درجة مئوية) لتوفير الطاقة اللازمة لتحطيم الغازات الأولية ودفع تفاعل السطح.
CVD المعزز بالبلازما (PECVD)
تعمل PECVD في نطاق ضغط منخفض مماثل لـ LPCVD. الفرق الحاسم هو استخدامها للبلازما. تدفع الطاقة من البلازما، بدلاً من الطاقة الحرارية، التفاعل.
يسمح هذا بـ درجات حرارة ترسيب أقل بكثير (عادةً 100-400 درجة مئوية)، مما يجعل PECVD مثالية لترسيب الأغشية على الركائز التي لا تستطيع تحمل الحرارة العالية لـ LPCVD، مثل البلاستيك أو رقائق السيليكون المعالجة بالكامل مع طبقات معدنية.
فهم المفاضلات في نظام التفريغ
على الرغم من أهمية استخدام التفريغ، إلا أنه يطرح تحديات هندسية ومعالجة محددة.
تعقيد النظام والتكلفة
إن دمج أنظمة التفريغ العالي، بما في ذلك المضخات الجافة والمضخات الجزيئية باهظة الثمن، جنبًا إلى جنب مع المقاييس والصمامات المرتبطة بها، يجعل معدات PECVD أكثر تعقيدًا وتكلفة بكثير من الأنظمة الجوية.
إنتاجية العملية
قبل كل ترسيب، يجب ضخ الغرفة إلى الضغط المستهدف، وهي خطوة تستغرق وقتًا. يمكن أن تحد دورة الضخ هذه، جنبًا إلى جنب مع تنظيف الغرفة، من إنتاجية الرقائق الإجمالية مقارنة بالعمليات الجوية المستمرة أو الأسرع دورة.
الصيانة والموثوقية
تتطلب مكونات التفريغ، وخاصة المضخات والأختام، صيانة دورية. وهي تمثل نقطة فشل شائعة في معدات أشباه الموصلات، وتتطلب جدول صيانة وقائية صارمًا لضمان التشغيل الموثوق.
اتخاذ القرار الصحيح لهدفك
إن الاختيار بين تقنيات الترسيب هو دائمًا دالة على هدفك النهائي. الضغط التشغيلي هو نتيجة مباشرة للتوازن الذي تحتاج إلى تحقيقه بين جودة الطبقة، وقيود درجة الحرارة، والتكلفة.
- إذا كان تركيزك الأساسي على الإنتاجية العالية والتكلفة المنخفضة: قد تكون APCVD مناسبة للتطبيقات التي لا تكون فيها نقاء الطبقة وتجانسها هي الأولوية القصوى.
- إذا كان تركيزك الأساسي على أعلى نقاء وتجانس للطبقة على ركيزة قوية حراريًا: LPCVD هو الخيار الكلاسيكي، حيث توفر عملية درجات الحرارة العالية خصائص مادية ممتازة.
- إذا كان تركيزك الأساسي على ترسيب أغشية عالية الجودة على ركائز حساسة للحرارة: PECVD هو الحل النهائي، حيث يتيح استخدامها للبلازما داخل الفراغ معالجة درجات الحرارة المنخفضة دون التضحية بجودة الطبقة.
في النهاية، يعد فهم دور الضغط أمرًا أساسيًا لاختيار تقنية الترسيب التي تتوافق مع متطلبات المواد والجهاز المحددة لديك.
جدول الملخص:
| المعلمة | PECVD | LPCVD | APCVD |
|---|---|---|---|
| ضغط التشغيل | فراغ منخفض (ضغط منخفض) | فراغ منخفض (0.1 - 25 تور) | ضغط جوي |
| درجة حرارة الترسيب | منخفضة (100 درجة مئوية - 400 درجة مئوية) | عالية (>600 درجة مئوية) | متغيرة |
| مصدر الطاقة الأساسي | بلازما | حرارية (درجة حرارة عالية) | حرارية |
| مثالي لـ | الركائز الحساسة للحرارة | الركائز القوية حراريًا | إنتاجية عالية، تكلفة أقل |
هل أنت مستعد لدمج PECVD في سير عمل مختبرك؟
تتخصص KINTEK في توفير أنظمة PECVD عالية الأداء ومعدات المختبرات المصممة خصيصًا لاحتياجاتك البحثية والإنتاجية. تضمن خبرتنا تحقيق جودة فائقة للطبقة الرقيقة على الركائز الحساسة للحرارة، مما يعزز أداء جهازك ويسرع وقت وصولك إلى السوق.
اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلول PECVD الخاصة بنا أن تطور قدرات مختبرك!

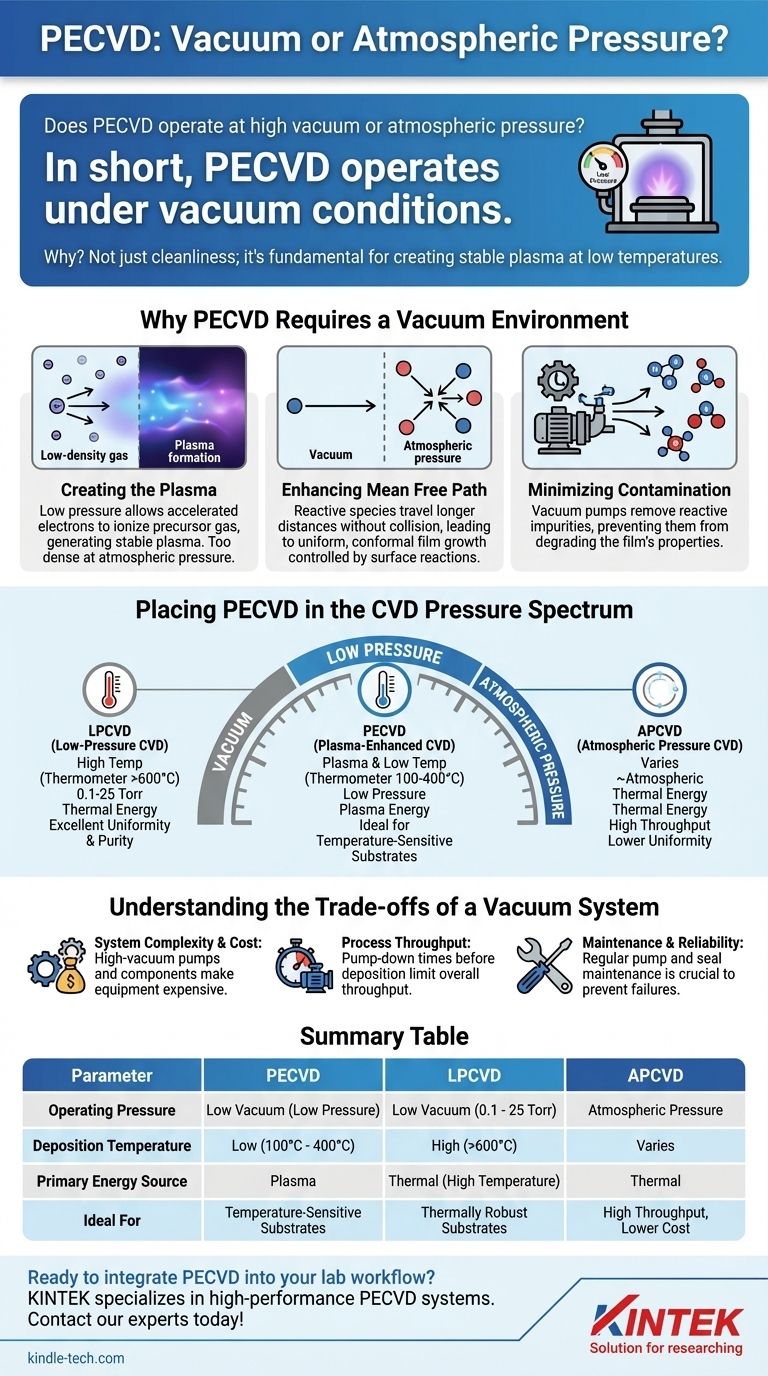

دليل مرئي
