الترسيب في الطور البخاري هو عائلة من تقنيات التصنيع المتقدمة المستخدمة لتطبيق طبقات أو أغشية رقيقة عالية الأداء على سطح، يُعرف بالركيزة. تعمل جميع هذه العمليات في فراغ وتعمل عن طريق تحويل مادة الطلاء إلى حالة غازية (بخار)، والتي يتم نقلها بعد ذلك إلى الركيزة حيث تتكثف أو تتفاعل لتكوين طبقة صلبة.
التحدي الأساسي في المواد المتقدمة هو تطبيق غشاء متين وموحد تمامًا، غالبًا ما يكون سمكه بضع ذرات فقط. يحل الترسيب بالبخار هذه المشكلة عن طريق تحويل المادة إلى غاز، مما يسمح لها بالتدفق والاستقرار على سطح مستهدف بدقة لا تصدق، حيث تصبح صلبة إما من خلال تغيير مادي للحالة (PVD) أو تفاعل كيميائي (CVD).
الركيزتان الأساسيتان للترسيب بالبخار
في حين أن "الترسيب بالبخار" هو المصطلح الشامل، يتم تنفيذ العملية من خلال طريقتين مختلفتين جوهريًا. يعد فهم التمييز بينهما أمرًا أساسيًا لفهم تطبيقاتهما.
الترسيب الفيزيائي للبخار (PVD): تغيير في الحالة
الترسيب الفيزيائي للبخار هو في الأساس عملية فيزيائية، تشبه إلى حد كبير تكثف بخار الماء على مرآة باردة. يتم قصف مصدر مادة صلبة، أو "هدف"، بالطاقة داخل غرفة تفريغ.
تؤدي هذه الطاقة إلى إزاحة الذرات ماديًا من الهدف، وتحويلها إلى بخار. يسافر هذا البخار بعد ذلك عبر الفراغ ويتكثف على الركيزة الأكثر برودة، مكونًا غشاءً رقيقًا كثيفًا ومترابطًا بقوة. تشمل طرق PVD الشائعة التبخير والرش (Sputtering).
الترسيب الكيميائي للبخار (CVD): تفاعل سطحي
الترسيب الكيميائي للبخار هو عملية كيميائية. بدلاً من تبخير هدف صلب ماديًا، يتم إدخال غازات بادئة متطايرة واحدة أو أكثر في غرفة التفاعل.
عندما تتلامس هذه الغازات مع الركيزة الساخنة، يتم تحفيز تفاعل كيميائي مباشرة على سطحها. يؤدي هذا التفاعل إلى تكوين الغشاء الصلب المطلوب، وتتم إزالة المنتجات الثانوية الغازية للتفاعل من الغرفة.
فهم التطبيقات العملية
تؤدي الاختلافات في كيفية عمل PVD و CVD إلى جعلها مناسبة لأهداف هندسية مختلفة جدًا.
أين يتفوق PVD
يعد PVD الطريقة المفضلة لتطبيق طلاءات صلبة ومتينة بشكل استثنائي. تسمح طبيعته الفيزيائية بترسيب مواد ذات نقاط انصهار عالية جدًا.
تشمل التطبيقات الشائعة إنشاء طلاءات مقاومة للتآكل ومقاومة للتآكل لأدوات القطع وأجزاء الماكينات، وترسيب طلاءات مقاومة لدرجات الحرارة على مكونات الطيران والفضاء، وتطبيق أغشية بصرية رقيقة لأشباه الموصلات والألواح الشمسية.
أين يعتبر CVD ضروريًا
يوفر CVD مستوى من الدقة الكيميائية لا يمكن لـ PVD تحقيقه. نظرًا لأنه يبني الغشاء من خلال تفاعل كيميائي، فهو مثالي لإنشاء مواد عالية النقاء وهياكل معقدة.
يستخدم بشكل متكرر في الصناعة الإلكترونية لترسيب الأغشية الرقيقة التي تشكل أشباه الموصلات. كما أنه ضروري لزراعة المواد المتقدمة مثل أنابيب الكربون النانوية (nanotubes) وأسلاك الغاليوم نتريد النانوية (GaN nanowires) ولتطبيق المواد الكهروضوئية في تصنيع الخلايا الشمسية ذات الأغشية الرقيقة.
الاختلافات الرئيسية والمقايضات
يتضمن الاختيار بين PVD و CVD فهم حدودهما ومزاياهما المتأصلة.
درجة حرارة العملية
يتطلب CVD عادةً درجات حرارة ركيزة عالية جدًا لبدء التفاعلات الكيميائية اللازمة. وهذا يحد من استخدامه للركائز التي يمكنها تحمل الحرارة الشديدة. غالبًا ما يمكن إجراء PVD في درجات حرارة أقل بكثير، مما يجعله مناسبًا لمجموعة أوسع من المواد.
امتثال الغشاء ونقاؤه
نظرًا لأن الغازات البادئة في CVD يمكن أن تتدفق إلى كل ميزة مجهرية للسطح، فإنه يتفوق في إنشاء طلاءات متوافقة (conformal coatings) تغطي الأشكال المعقدة بشكل موحد. كما أنه ينتج أغشية عالية النقاء. يعتبر PVD عملية "خط رؤية" أكثر، مما قد يجعل من الصعب تغطية الأشكال المعقدة بالتساوي.
تنوع المواد
يمكن لـ PVD ترسيب مجموعة واسعة من المواد، بما في ذلك المعادن النقية والسبائك والسيراميك التي يصعب إنشاؤها كغاز بادئ مستقر لـ CVD. يتفوق CVD في ترسيب مركبات كيميائية محددة لا يمكن إنشاؤها بسهولة باستخدام طرق PVD.
اتخاذ الخيار الصحيح لهدفك
يتم تحديد اختيار طريقة الترسيب بالكامل من خلال النتيجة المرجوة وقيود المادة التي يتم طلاؤها.
- إذا كان تركيزك الأساسي هو طلاء صلب مقاوم للتآكل على مكون معدني: يعتبر PVD هو الخيار القياسي لالتصاقه الممتاز وقدرته على ترسيب مواد متينة ذات نقاط انصهار عالية.
- إذا كان تركيزك الأساسي هو إنشاء طبقة إلكترونية متوافقة وعالية النقاء على رقاقة سيليكون: يوفر CVD التحكم الكيميائي المطلوب لبناء أغشية أشباه موصلات دقيقة.
- إذا كان تركيزك الأساسي هو طلاء مادة حساسة لدرجة الحرارة مثل البوليمر: فإن عملية PVD ذات درجة الحرارة المنخفضة هي دائمًا الخيار الأكثر جدوى.
في النهاية، يعتمد اختيار تقنية الترسيب بالبخار الصحيحة على فهم واضح للمادة والركيزة والمتطلبات المحددة لمنتجك النهائي.
جدول ملخص:
| الميزة | PVD (الترسيب الفيزيائي للبخار) | CVD (الترسيب الكيميائي للبخار) |
|---|---|---|
| العملية الأساسية | التبخير والتكثيف الفيزيائي | تفاعل كيميائي على السطح |
| درجة الحرارة النموذجية | درجات حرارة أقل | درجات حرارة عالية |
| توافق الطلاء | خط الرؤية (أقل توافقًا) | ممتاز (متوافق للغاية) |
| التطبيقات الشائعة | الطلاءات المقاومة للتآكل، البصريات | أشباه الموصلات، المواد المتقدمة |
هل أنت مستعد لاختيار عملية الترسيب بالبخار المناسبة لتطبيقك؟
تتخصص KINTEK في توفير معدات المختبرات المتقدمة والمواد الاستهلاكية لجميع احتياجات البحث والتطوير للأغشية الرقيقة. سواء كنت تقوم بتطوير طلاءات مقاومة للتآكل باستخدام PVD أو أغشية أشباه موصلات عالية النقاء باستخدام CVD، يمكن لخبرائنا مساعدتك في اختيار الحل المثالي.
اتصل بفريقنا اليوم لمناقشة متطلبات مشروعك واكتشاف كيف يمكن لـ KINTEK تعزيز قدرات مختبرك.

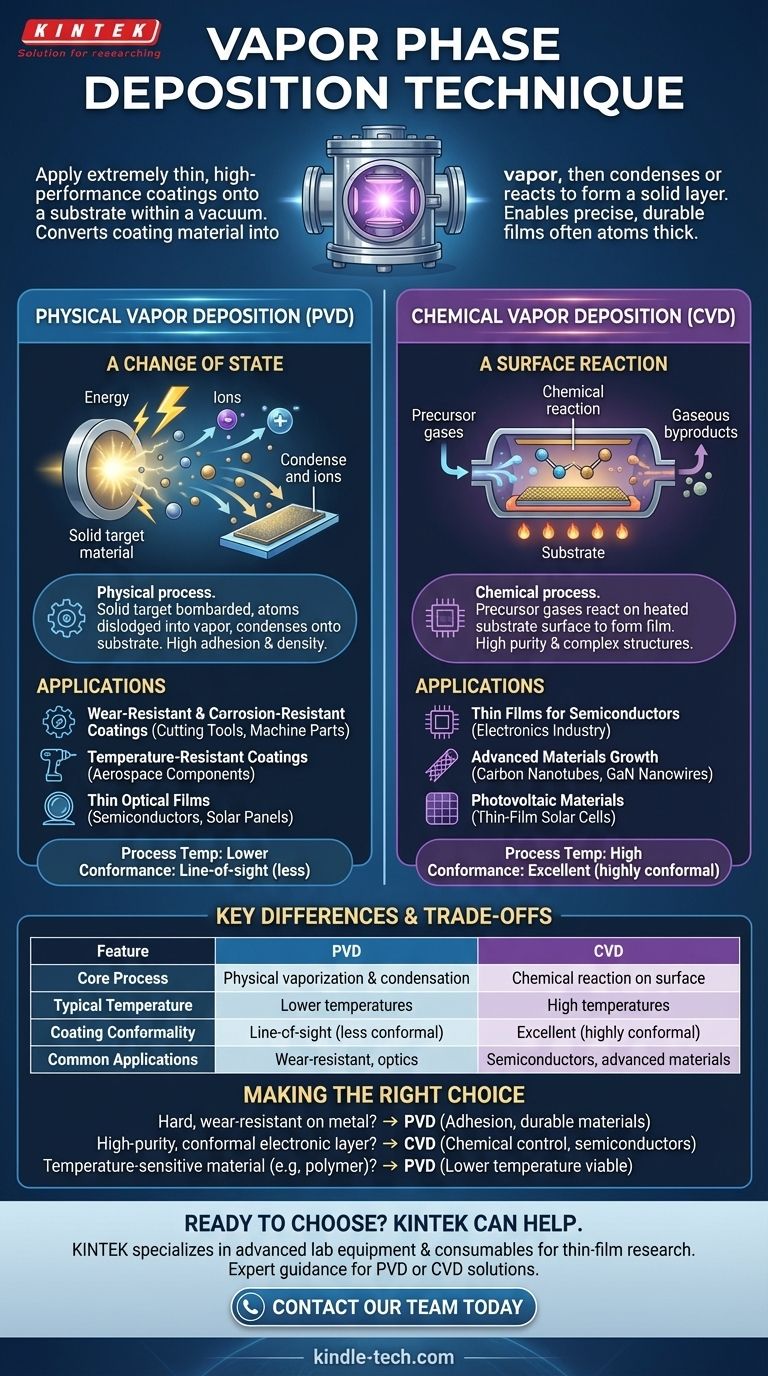

دليل مرئي
