كيف يعمل الفرن الدوار؟ دليل للمعالجة الحرارية المستمرة والخلط

في جوهره، الفرن الدوار هو وحدة معالجة حرارية تعمل بشكل مستمر وتستخدم مزيجًا من الدوران والميل الطفيف لتسخين وخلط ونقل المواد في وقت واحد. الفرن نفسه عبارة عن غلاف أسطواني طويل مبطن بمادة مقاومة للحرارة، يدور ببطء حول محوره الطولي. تم تصميم هذا التصميم البسيط والفعال لمعالجة كميات كبيرة من المواد الصلبة السائبة أو المساحيق أو المواد الحبيبية.

تتمثل الوظيفة الأساسية للفرن الدوار في الاستفادة من الجاذبية والدوران الميكانيكي لضمان تعرض كل جسيم من المواد السائبة للحرارة بشكل موحد. يجمع تصميمه ببراعة بين نقل المواد والخلط والمعالجة الحرارية في عملية واحدة مستمرة.

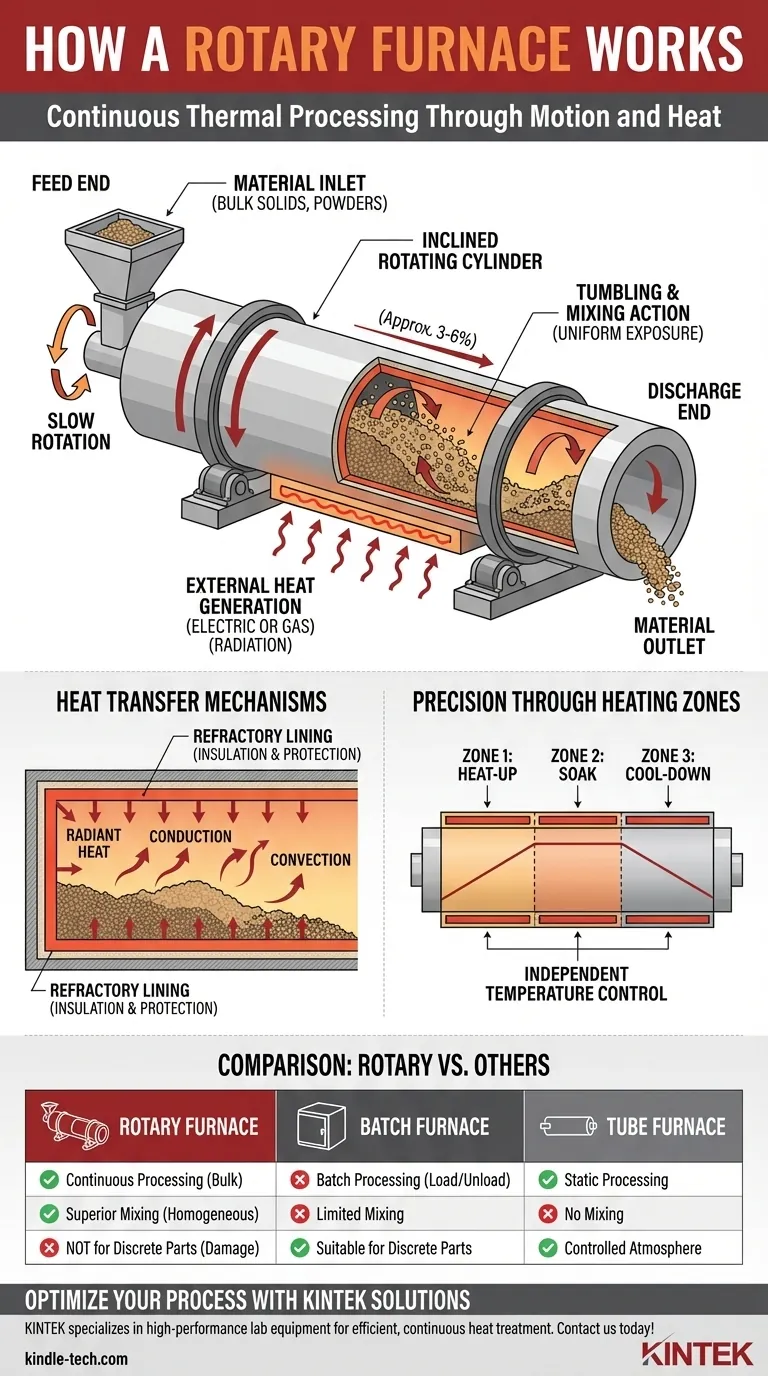

المبدأ الأساسي: الجمع بين الحركة والحرارة

تأتي فعالية الفرن الدوار من التفاعل الأنيق بين حركته الميكانيكية ونظامه الحراري. على عكس الأفران الثابتة التي تسخن جسمًا ثابتًا، يقوم الفرن الدوار بمعالجة المواد بنشاط طوال العملية.

النقل الميكانيكي عبر الدوران والميل

جسم الفرن عبارة عن أسطوانة فولاذية طويلة مدعومة بعجلات ومدفوعة بمحرك ونظام تروس. الأهم من ذلك، أنه مثبت على ميل طفيف، يتراوح عادة بين 3% و 6% من الوضع الأفقي.

مع دوران الأسطوانة ببطء، تبدأ المواد التي يتم تغذيتها في الطرف الأعلى، أو "طرف التغذية"، في التقلب. يؤدي هذا التقلب، جنبًا إلى جنب مع المنحدر الهابط، إلى انتقال المواد تدريجيًا على طول الفرن حتى تخرج من الطرف السفلي، أو "طرف التفريغ".

الدور الحاسم للتقليب والخلط

الدوران المستمر لا يقتصر على تحريك المواد إلى الأمام فحسب؛ بل يقوم بخلطها وتقليبها بنشاط. هذا الإجراء، المعروف باسم التتالي، حيوي لتوحيد العملية.

مع رفع طبقة المواد بواسطة الجدار الدوار ثم سقوطها مرة أخرى، تتعرض طبقات جديدة باستمرار. وهذا يضمن أن المواد لا تسخن على السطح فقط بل تسخن بشكل متجانس في جميع أنحاء حجمها، مما يمنع النقاط الساخنة والنقاط الباردة غير المعالجة.

نظرة داخل نظام التسخين

يعمل النظام الميكانيكي بالتنسيق مع نظام حراري مصمم بعناية لتحقيق تحكم دقيق في درجة الحرارة. يتم توليد الحرارة خارجيًا ونقلها إلى المواد داخل الأسطوانة الدوارة.

توليد الحرارة ونقلها

يتم التسخين عادةً باستخدام عناصر تسخين كهربائية عالية الجودة أو مواقد غازية توضع خارج الأسطوانة الدوارة. تولد هذه العناصر حرارة شديدة بشكل أساسي من خلال الإشعاع.

تسخن هذه الطاقة الإشعاعية جدار الفرن والغلاف الجوي الداخلي. ثم تنتقل الحرارة إلى طبقة المواد من خلال التوصيل المباشر من الجدار الساخن والحمل الحراري من الهواء الساخن داخل الغرفة.

تحقيق توحيد درجة الحرارة

لضمان تحكم دقيق في العملية بأكملها، غالبًا ما تحتوي الأفران الدوارة الحديثة على مناطق تسخين متعددة. على سبيل المثال، قد يُقسم الفرن إلى ثلاث مناطق على طوله.

يمكن التحكم في درجة حرارة كل منطقة بشكل مستقل. وهذا يسمح ببرمجة ملف تعريف حراري محدد — ربما منطقة تسخين تدريجي، ومنطقة "نقع" بدرجة حرارة عالية مستمرة، ومنطقة تبريد متحكم بها بالقرب من طرف التفريغ.

أهمية البطانة المقاومة للحرارة

يُبطن الجزء الداخلي من الأسطوانة الفولاذية بطبقة سميكة من المواد المقاومة للحرارة، مثل الطوب المتخصص أو السيراميك القابل للصب. تخدم هذه البطانة غرضين حاسمين.

أولاً، تعمل كعازل، مما يقلل من فقدان الحرارة ويحسن كفاءة الطاقة. ثانيًا، تحمي الغلاف الفولاذي الخارجي من درجات الحرارة الداخلية القصوى والتفاعلات الكيميائية المحتملة أو التآكل من مواد المعالجة.

فهم المفاضلات: الأفران الدوارة مقابل الأفران الأخرى

لا يوجد تصميم فرن واحد مثالي لكل تطبيق. تتفوق الأفران الدوارة في سيناريوهات محددة ولكن لها قيود تجعل التصميمات الأخرى أكثر ملاءمة لمهام مختلفة.

الميزة: المعالجة المستمرة للمواد السائبة

الميزة الأساسية هي قدرتها على معالجة تدفق مستمر من المواد الصلبة السائبة مثل المعادن، المساحيق، المحفزات، أو النفايات. وهذا أكثر كفاءة بكثير للإنتاج عالي الحجم من الفرن الدفعي، الذي يجب تحميله وتفريغه لكل دورة.

الميزة: خلط وتجانس فائق

مقارنةً بـ فرن الأنبوب الثابت، حيث لا تتحرك المواد، يوفر الفرن الدوار خلطًا لا مثيل له. وهذا أمر بالغ الأهمية لعمليات مثل التكليس، التحميص، أو التجفيف حيث تتطلب تفاعلات كيميائية وتغيرات فيزيائية موحدة.

القيود: ليس للأجزاء المنفصلة أو الأشكال الهندسية الحساسة

الفرن الدوار غير مناسب تمامًا لمعالجة المكونات الفردية الكبيرة أو الأشياء ذات الأشكال الهندسية الدقيقة. فعملية التقليب ستسبب تلفًا. لهذه التطبيقات، يعتبر فرن الدفع أو الفرن الدفعي هو الخيار الصحيح.

القيود: احتمالية الغبار والتآكل

يمكن أن يؤدي فعل التقليب إلى توليد الغبار، مما قد يتطلب نظام تجميع عند طرف التفريغ. علاوة على ذلك، يمكن أن تسبب المواد الكاشطة تآكلًا كبيرًا في البطانة المقاومة للحرارة بمرور الوقت، مما يستلزم صيانة واستبدالًا دوريًا.

اتخاذ الخيار الصحيح لعمليتك

يجب أن يكون اختيارك لتقنية الفرن مدفوعًا بطبيعة المواد التي تستخدمها وأهداف المعالجة الخاصة بك.

• إذا كان تركيزك الأساسي هو معالجة كميات كبيرة من المواد الصلبة السائبة (المعادن، المساحيق، الكريات): الفرن الدوار هو التقنية المثالية لقدراته على النقل المستمر والخلط الفائق.
• إذا كان تركيزك الأساسي هو معالجة أجزاء أو مكونات منفصلة بالتسلسل: يوفر فرن الدفع، الذي يحرك العناصر على صواني، معالجة مستمرة دون الحاجة إلى التقليب.
• إذا كان تركيزك الأساسي هو المعالجة الحرارية الثابتة عالية النقاء في جو متحكم فيه: يوفر الفرن الدفعي أو الأنبوبي القياسي بيئة مستقرة ومحكمة لا يمكن للفرن الدوار توفيرها.

فهم التفاعل الأساسي بين الحركة والحرارة هو المفتاح لاختيار تقنية المعالجة الحرارية المناسبة لتطبيقك المحدد.

جدول الملخص:

الميزة	الوصف
المبدأ الأساسي	يجمع بين الدوران الميكانيكي والميل الطفيف لتحريك وتقليب المواد.
طريقة التسخين	المواقد الخارجية أو العناصر الكهربائية تسخن عن طريق الإشعاع؛ تنتقل الحرارة عن طريق التوصيل والحمل الحراري.
الميزة الرئيسية	معالجة مستمرة مع خلط فائق للمعالجة الحرارية الموحدة للمواد الصلبة السائبة.
مثالي لـ	المواد ذات الحجم الكبير مثل المعادن، المساحيق، المحفزات، والمواد الحبيبية.
القيود	غير مناسب للأجزاء المنفصلة؛ احتمالية توليد الغبار وتآكل البطانة المقاومة للحرارة بسبب التآكل.
