كيف يعمل فرن التبريد المختوم؟ دليل كامل للمعالجة الحرارية المتحكم بها

في جوهره، فرن التبريد المختوم هو نظام معالجة حرارية مستقل يقوم بتسخين الأجزاء المعدنية في جو متحكم فيه بدقة ثم يبردها بسرعة (يخمدها) في حمام سائل متكامل. تحدث العملية بأكملها - من التسخين إلى التبريد - داخل بيئة محكمة الإغلاق، مما يعزل الأجزاء تمامًا عن الهواء الخارجي لمنع الأكسدة وضمان نتائج متسقة وعالية الجودة.

الرؤية الحاسمة هي أن فرن التبريد المختوم ليس مجرد صندوق لتسخين المعدن. إنه نظام متكامل مصمم للتحكم في العملية الحرارية والكيميائية بأكملها، مما يوفر تحولات معدنية يمكن التنبؤ بها مع سلامة سطحية فائقة.

تشريح فرن التبريد المختوم

لفهم كيفية عمله، يجب عليك أولاً فهم مكوناته الرئيسية. يخدم كل جزء وظيفة مميزة وحاسمة في دورة المعالجة الحرارية الشاملة.

غرفة التسخين

هذا هو جوهر الفرن حيث يتم تسخين الأجزاء إلى درجة حرارة محددة. الغرفة معزولة بشدة ومبطنة بمواد حرارية لتحمل الحرارة الشديدة.

يتم التسخين عادة من خلال عناصر المقاومة الكهربائية أو أنابيب الإشعاع التي تعمل بالغاز. على الرغم من أنها أقل شيوعًا لهذا النوع المحدد من الأفران، إلا أن التسخين بالحث - الذي يستخدم مجالًا كهرومغناطيسيًا لتوليد الحرارة مباشرة داخل الجزء المعدني - هو طريقة أخرى تستخدم في المعالجة الحرارية.

الجو المتحكم فيه

يعد الجانب "المختوم" بلا شك أهم ميزة. تمتلئ غرفة التسخين بمزيج محدد من الغازات، يُعرف بالجو المتحكم فيه.

يمنع هذا الجو الأكسدة والتقشر (الصدأ السطحي وتغير اللون) الذي قد يحدث إذا تعرض المعدن الساخن للأكسجين. يمكن استخدامه أيضًا لعمليات تقوية السطح مثل الكربنة، حيث يتم نشر الكربون عمدًا في سطح الفولاذ.

الدهليز والميكانيكا الداخلية

يعمل الدهليز كغرفة معادلة الضغط بين العالم الخارجي وداخل الفرن. يتم تحميل الأجزاء في هذه الغرفة الأمامية أولاً.

بمجرد إغلاق الباب الخارجي، يتم تطهير الدهليز من الهواء وملؤه بنفس الغلاف الجوي الواقي مثل غرفة التسخين. ثم تقوم آلية داخلية بنقل الأجزاء تلقائيًا من الدهليز إلى غرفة التسخين، وبعد ذلك، من غرفة التسخين إلى خزان التبريد.

خزان التبريد المتكامل

يوجد أسفل غرفة التسخين والدهليز مباشرة خزان مملوء بسائل التبريد، وعادة ما يكون الزيت. بعد تسخين الأجزاء للوقت المطلوب، يتم نقلها وغمرها بسرعة في هذا السائل.

هذا التبريد الفوري والقاسي هو التبريد، الذي يحبس التركيب الحبيبي والصلابة المرغوبة للمعدن. نظرًا لأنه متكامل، فإن الانتقال من الحرارة إلى التبريد سريع للغاية ويحدث دون تعريض الجزء للأكسجين أبدًا.

عملية المعالجة الحرارية خطوة بخطوة

تتبع العملية تسلسلًا دقيقًا ومؤتمتًا يضمن التكرارية من دفعة إلى أخرى.

المرحلة 1: التحميل والتطهير

يتم تحميل سلة من الأجزاء في الدهليز. يغلق الباب الخارجي، ويتم تطهير الغرفة من الأكسجين وملؤها بغاز الغلاف الجوي الواقي.

المرحلة 2: التسخين والنقع

يفتح باب داخلي، وتنتقل الأجزاء ميكانيكيًا إلى المنطقة الساخنة. يسخن الفرن الأجزاء إلى درجة الحرارة المستهدفة (على سبيل المثال، 1550 درجة فهرنهايت / 845 درجة مئوية لتقوية الفولاذ) ويحتفظ بها عند تلك الدرجة - وهي عملية تسمى النقع - لضمان تسخين الجزء بأكمله بالتساوي.

المرحلة 3: التبريد

بعد النقع، يتم نقل الأجزاء بسرعة من المنطقة الساخنة، عبر الدهليز، وإسقاطها على مصعد يخفضها إلى خزان التبريد أدناه. يحول هذا التبريد السريع البنية المجهرية للمعدن، مما يخلق الصلابة.

المرحلة 4: التفريغ

تبقى الأجزاء في زيت التبريد لفترة كافية لتبرد تمامًا. ثم يرفعها المصعد من الزيت، مما يسمح لها بالتصريف قبل إزالتها من الفرن للخطوات اللاحقة مثل التخمير.

فهم المزايا الحاسمة

يعالج تصميم فرن التبريد المختوم بشكل مباشر التحديات الشائعة في المعالجة الحرارية، مما يوفر فوائد كبيرة على أنواع الأفران الأكثر بساطة.

اتساق لا مثيل له

نظرًا لأن الدورة بأكملها مؤتمتة ومختومة عن المتغيرات الخارجية، فإن كل جزء في كل حمولة يتلقى معاملة متطابقة. هذه الدرجة العالية من التحكم في العملية ضرورية للتصنيع الحديث.

جودة سطح فائقة

عن طريق منع التعرض للأكسجين، يمنع الفرن تكون القشور. تخرج الأجزاء من الفرن نظيفة ولامعة، مما يقلل الحاجة إلى عمليات ما بعد المعالجة المكلفة والمستهلكة للوقت مثل السفع الرملي.

تنوع العملية

إن القدرة على التحكم بدقة في كل من درجة الحرارة وتكوين الغلاف الجوي تجعل هذه الأفران متعددة الاستخدامات للغاية. إنها المعيار الصناعي للعمليات الحرجة مثل التقسية المحايدة، والكربنة، والكربنة النيتروجينية، والتلدين.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار عملية المعالجة الحرارية الصحيحة كليًا على هدفك النهائي للمكون.

• إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة بصلابة قابلة للتكرار: فإن الطبيعة المؤتمتة والمتسقة لفرن التبريد المختوم هي المعيار الصناعي.
• إذا كان تركيزك الأساسي هو سلامة السطح الفائقة والتشطيب: فإن الغلاف الجوي المختوم والمتحكم فيه أمر لا غنى عنه لمنع الأكسدة والتقشر.
• إذا كان تركيزك الأساسي هو تقوية السطح المتخصصة: فإن هذا الفرن هو الخيار الأمثل لعمليات مثل الكربنة التي تتطلب تحكمًا دقيقًا في الغلاف الجوي.

في النهاية، يوفر فرن التبريد المختوم مستوى لا مثيل له من التحكم في التحول المعدني للمكونات المعدنية.

جدول الملخص:

المكون	الوظيفة الأساسية
غرفة التسخين	تسخين الأجزاء إلى درجة حرارة دقيقة في بيئة محكمة الإغلاق ومعزولة.
الجو المتحكم فيه	يمنع الأكسدة ويمكّن عمليات مثل الكربنة.
الدهليز (غرفة معادلة الضغط)	يسمح بتحميل/تفريغ الأجزاء دون تعريض المنطقة الساخنة للهواء.
خزان التبريد المتكامل	يبرد الأجزاء بسرعة في الزيت لحبس الصلابة والبنية المجهرية.

حقق اتساقًا لا مثيل له في عمليات المعالجة الحرارية الخاصة بك

هل يتطلب إنتاجك صلابة قابلة للتكرار وتشطيبات سطحية فائقة بدون تقشر؟ العملية المتحكم فيها والمؤتمتة لفرن التبريد المختوم هي المعيار الصناعي لسبب وجيه.

في KINTEK، نحن متخصصون في معدات المختبرات والإنتاج عالية الأداء. يمكن لخبرتنا أن تساعدك في دمج حل المعالجة الحرارية المناسب لمعادنك وأهدافك المحددة، سواء كانت التقسية المحايدة أو الكربنة أو التلدين.

اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا أن تعزز جودتك وكفاءتك.

احصل على عرض أسعار مخصص ودعم فني

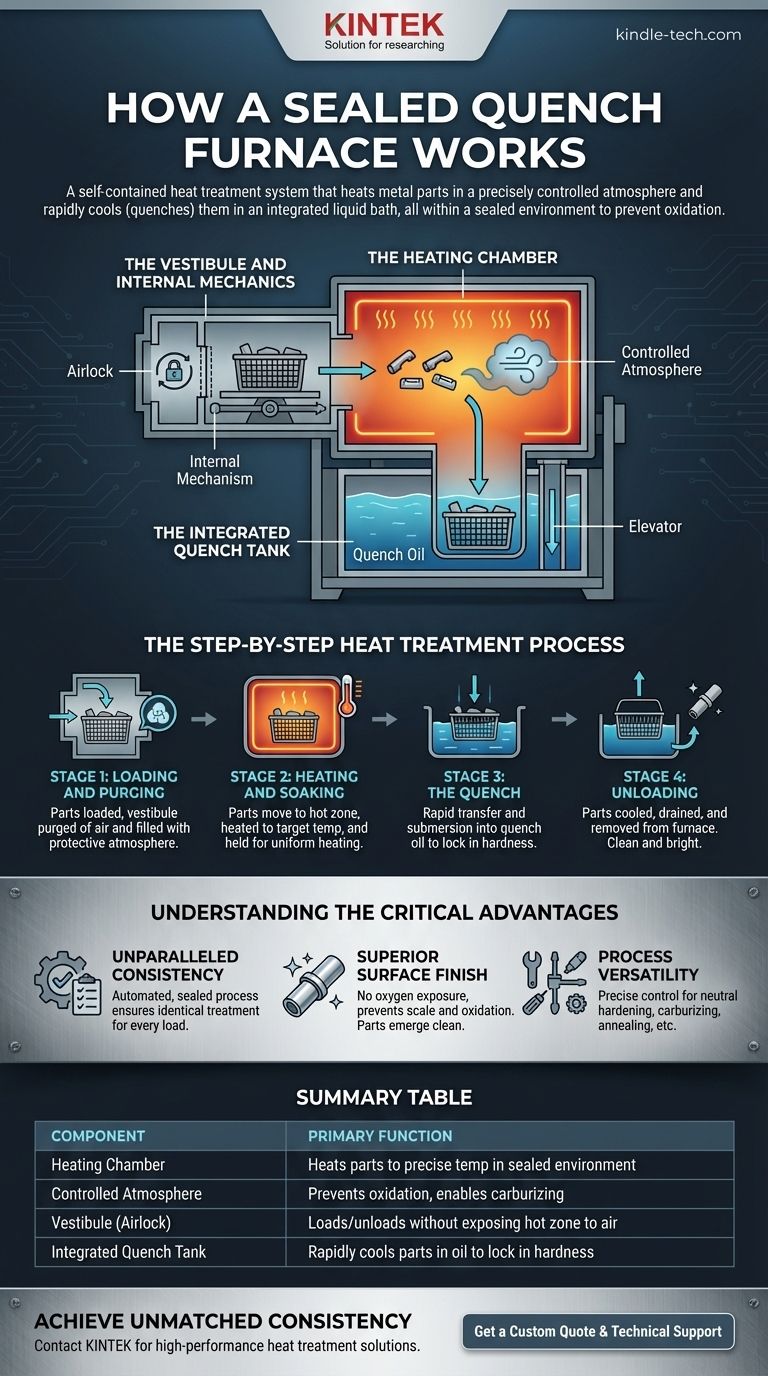

دليل مرئي
