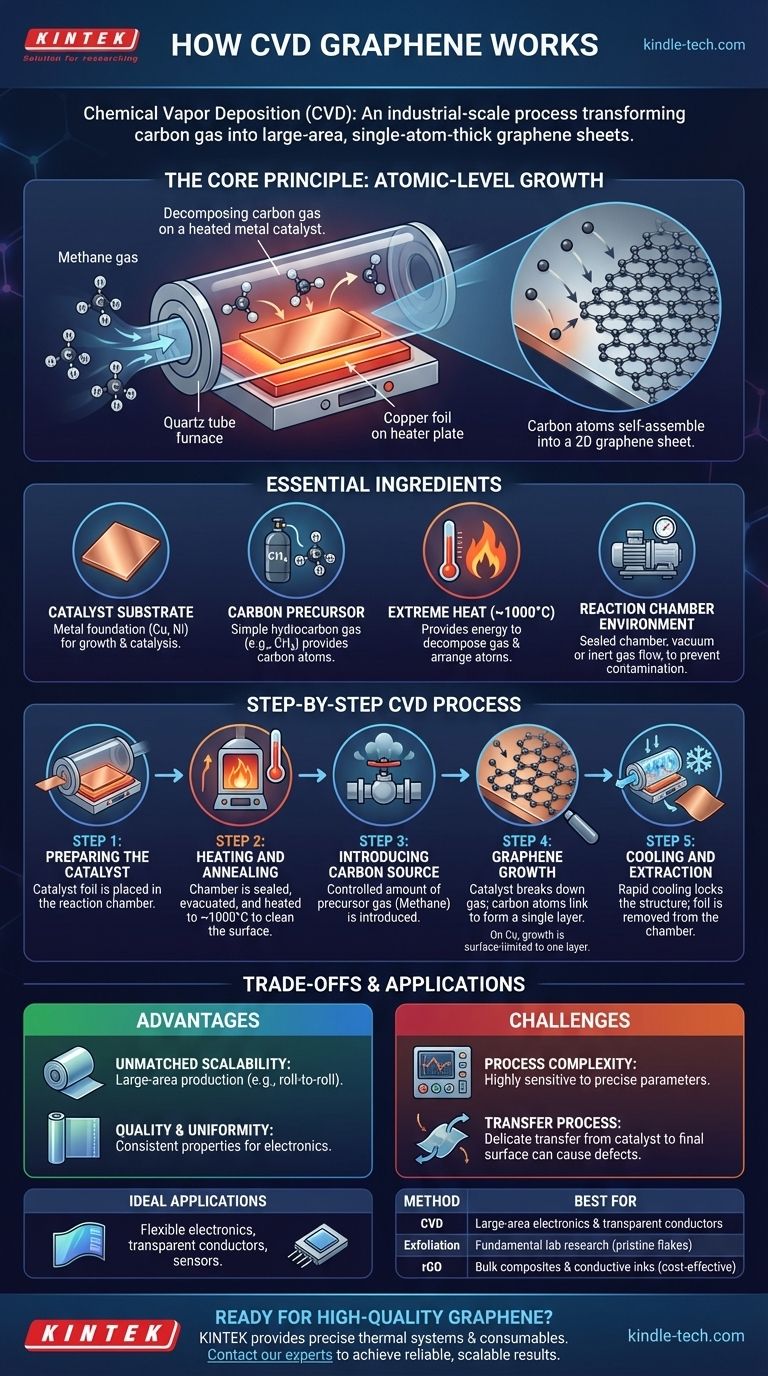

كيف يعمل الجرافين الناتج عن الترسيب الكيميائي للبخار (CVD)؟ توسيع نطاق إنتاج المواد ثنائية الأبعاد عالية الجودة

في جوهره، الترسيب الكيميائي للبخار (CVD) للجرافين هو عملية تصنيع على نطاق صناعي. يعمل عن طريق تمرير غاز يحتوي على الكربون، مثل الميثان، فوق ركيزة محفزة ساخنة، عادةً ما تكون رقائق نحاس أو نيكل. تعمل درجة الحرارة العالية على تكسير الغاز، مما يسمح لذرات الكربون بالترسب على السطح المعدني والتجمع الذاتي في طبقة جرافين متصلة بسمك ذرة واحدة.

المفهوم الأساسي وراء CVD هو تحويل غاز بسيط قائم على الكربون إلى مادة ثنائية الأبعاد عالية التنظيم. إنها الطريقة الوحيدة المثبتة القادرة على إنتاج أغشية الجرافين الكبيرة المساحة وعالية الجودة الضرورية للتطبيقات الصناعية المتقدمة مثل الإلكترونيات وأجهزة الاستشعار.

المبدأ الأساسي: بناء الجرافين ذرة بذرة

لفهم كيفية عمل CVD، يجب عليك أولاً فهم مكوناته الأساسية الثلاثة. هذه العملية لا تتعلق بالتجميع بقدر ما تتعلق بالنمو المتحكم فيه على المستوى الذري في بيئة محددة للغاية.

المكونات الأساسية

تعتمد وصفة جرافين CVD على مزيج دقيق من الركيزة، ومصدر الكربون، والحرارة الشديدة.

• الركيزة المحفزة: يعمل معدن انتقالي، غالبًا ما يكون النحاس (Cu) أو النيكل (Ni)، كأساس أو "قالب" لنمو الجرافين. يوفر سطحه الفعل التحفيزي اللازم لتكسير مصدر الكربون.
• مقدمة الكربون: يستخدم غاز هيدروكربوني بسيط، مثل الميثان (CH₄)، كمصدر لذرات الكربون. عند تسخينه، يصبح هذا الغاز تفاعليًا.
• درجة الحرارة العالية: تتم العملية بأكملها في فرن يتم تسخينه إلى حوالي 1000 درجة مئوية. توفر هذه الحرارة الشديدة الطاقة اللازمة لتحلل الغاز الأولي والسماح لذرات الكربون بالترتيب على المحفز.

بيئة غرفة التفاعل

يجب أن يحدث هذا التفاعل بأكمله داخل غرفة محكمة الإغلاق تحت تفريغ أو تدفق متحكم فيه من الغازات الخاملة. هذه البيئة النقية ضرورية لمنع الشوائب من تلويث طبقة الجرافين النامية، مما يضمن منتجًا نهائيًا نقيًا ومثاليًا.

شرح تفصيلي لعملية CVD خطوة بخطوة

عملية CVD هي تسلسل دقيق لخطوات يتم التحكم فيها بعناية، كل واحدة منها حاسمة للجودة النهائية لفيلم الجرافين.

الخطوة 1: تحضير المحفز

توضع رقاقة رقيقة من المعدن المحفز، مثل النحاس، داخل فرن أنبوب كوارتز، والذي يعمل كغرفة تفاعل.

الخطوة 2: التسخين والتلدين

يتم إغلاق الفرن، ويتم ضخ الهواء لخلق فراغ، ويتم تسخينه إلى درجة الحرارة المستهدفة البالغة ~1000 درجة مئوية. تعمل درجة الحرارة العالية هذه على تحضير سطح المعدن، وإزالة الأكاسيد وإنشاء قالب نظيف للنمو.

الخطوة 3: إدخال مصدر الكربون

بمجرد استقرار النظام عند درجة حرارة النمو، يتم إدخال كمية صغيرة ومتحكم فيها من غاز مقدمة الكربون (الميثان) إلى الغرفة.

الخطوة 4: نمو الجرافين على السطح

يعمل سطح النحاس الساخن كمحفز، حيث يفكك جزيئات الميثان إلى ذرات كربون وهيدروجين. ثم تنتشر ذرات الكربون عبر سطح النحاس وتتصل ببعضها البعض لتشكل الشبكة السداسية الأيقونية للجرافين.

على النحاس، يكون هذا النمو محدودًا بالسطح، مما يعني أنه يتوقف بشكل طبيعي بمجرد تشكيل طبقة واحدة كاملة، وهو أمر مثالي لإنتاج الجرافين أحادي الطبقة.

الخطوة 5: التبريد والاستخراج

بعد فترة محددة، يتم قطع إمداد الميثان، ويتم تبريد النظام بسرعة. تعمل عملية التبريد هذه على "تثبيت" بنية الجرافين في مكانها على رقاقة المحفز. ثم يتم إزالة الرقاقة المطلية من الغرفة.

فهم المفاضلات

بينما تعد CVD تقنية قوية، فمن الضروري فهم مزاياها والتحديات التقنية التي تقدمها.

الميزة: قابلية التوسع التي لا تضاهى

CVD هي الطريقة الوحيدة القادرة على إنتاج الجرافين على نطاق صناعي. يتم تطوير عمليات مثل الإنتاج من لفة إلى لفة (R2R) لإنشاء صفائح مستمرة، مما يجعلها مناسبة للتطبيقات التجارية.

الميزة: الجودة والتوحيد

تنتج هذه الطريقة أغشية جرافين كبيرة ومتصلة بسمك موحد، وهو مطلب حاسم للتطبيقات في الإلكترونيات، حيث تكون الخصائص الكهربائية المتسقة عبر السطح ذات أهمية قصوى.

التحدي: تعقيد العملية

تتأثر جودة جرافين CVD بشدة بمعلمات العملية. يجب مراقبة درجة الحرارة، ومعدلات تدفق الغاز، والضغط، وسرعة التبريد والتحكم فيها بدقة بالغة. حتى الانحرافات الطفيفة يمكن أن تؤدي إلى عيوب في الشبكة الذرية.

التحدي: عملية النقل

يتم زراعة الجرافين على رقائق معدنية، ولكن يتم استخدامه دائمًا تقريبًا على ركيزة مختلفة (مثل السيليكون أو البلاستيك). عملية نقل هذا الفيلم الذي يبلغ سمكه ذرة واحدة دقيقة بشكل لا يصدق وهي مصدر رئيسي للتمزقات والتجاعيد والشوائب في المنتج النهائي.

اتخاذ الخيار الصحيح لهدفك

يسمح لك فهم عملية CVD بالتعرف على مكانها ضمن المشهد الأوسع لأساليب إنتاج الجرافين.

• إذا كان تركيزك الأساسي على الإلكترونيات كبيرة المساحة أو الموصلات الشفافة: فإن CVD هي الطريقة الوحيدة القابلة للتطبيق لإنتاج الأغشية الموحدة وعالية الجودة وواسعة النطاق التي يتطلبها تطبيقك.
• إذا كان تركيزك الأساسي على البحث الأساسي على عينات صغيرة ونقية: قد يكون التقشير الميكانيكي (طريقة "الشريط اللاصق") طريقة أبسط وأسرع للحصول على رقائق الجرافين عالية الجودة للتجارب على نطاق المختبر.
• إذا كان تركيزك الأساسي على إنشاء مركبات سائبة أو أحبار موصلة: غالبًا ما تكون المواد المشتقة كيميائيًا مثل أكسيد الجرافين المختزل (rGO) أكثر فعالية من حيث التكلفة للتطبيقات التي تتطلب كمية كبيرة من المواد ويكون الهيكل المثالي أقل أهمية.

في النهاية، CVD هي التكنولوجيا الحاسمة التي تسد الفجوة بين اكتشاف الجرافين في المختبر وتطبيقه في الأجهزة الواقعية.

جدول الملخص:

الجانب	التفاصيل الرئيسية
العملية الأساسية	تحلل غاز الكربون (مثل الميثان) على محفز معدني ساخن (مثل النحاس).
الميزة الرئيسية	قابلية توسع لا مثيل لها لإنتاج أغشية كبيرة المساحة وموحدة وعالية الجودة.
التحدي الرئيسي	عملية نقل دقيقة من ركيزة النمو إلى سطح التطبيق النهائي.
مثالي لـ	التطبيقات الصناعية مثل الإلكترونيات المرنة والموصلات الشفافة وأجهزة الاستشعار.
