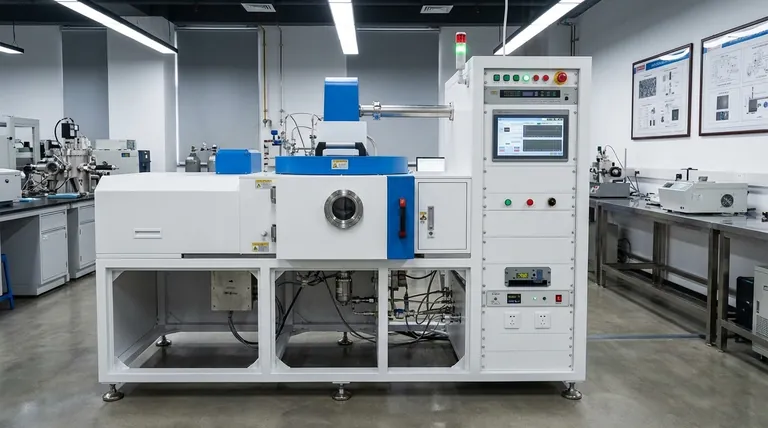

كيف يتم إنشاء البلازما في عملية الرش (Sputtering)؟ دليل خطوة بخطوة للتأين وترسيب الأغشية الرقيقة

في جوهره، يتم إنشاء بلازما الرش عن طريق تطبيق مجال كهربائي قوي على غاز خامل منخفض الضغط داخل غرفة تفريغ. يؤدي هذا الجهد العالي إلى تنشيط الإلكترونات الحرة، والتي تتصادم بعد ذلك مع ذرات الغاز، مما يؤدي إلى إزاحة المزيد من الإلكترونات في تفاعل متسلسل. هذه العملية، المعروفة باسم التأين، تحول الغاز المتعادل إلى حالة مادة نشطة تتكون من أيونات موجبة وإلكترونات حرة - أي البلازما.

الفكرة الحاسمة هي أن توليد البلازما ليس خطوة منفصلة ولكنه جزء لا يتجزأ من آلية الرش. المجال الكهربائي نفسه الذي ينشئ البلازما عن طريق تأيين الغاز هو المسؤول أيضًا عن تسريع تلك الأيونات المتكونة حديثًا نحو مادة الهدف، مما يبدأ عملية الرش الفيزيائية.

الوصفة الأساسية لبلازما الرش

لفهم كيفية توليد البلازما، يجب أن ننظر أولاً إلى المكونات الثلاثة الأساسية المطلوبة لإعداد المسرح داخل غرفة الرش.

غرفة التفريغ: إنشاء بيئة خاضعة للرقابة

تبدأ العملية برمتها بإخلاء الغرفة إلى فراغ عالٍ. هذا يزيل الهواء والملوثات الجزيئية الأخرى، مما يضمن نقاء الفيلم المترسب وأن العملية اللاحقة مستقرة ويمكن التنبؤ بها.

غاز العملية: توفير المادة الخام

بمجرد تحقيق التفريغ، يتم إعادة ملء الغرفة بكمية صغيرة ومضبوطة من غاز خامل عالي النقاء، وأكثرها شيوعًا هو الأرغون (Ar). هذا الغاز غير تفاعلي كيميائيًا ويعمل كمادة مصدر سيتم تحويلها إلى بلازما.

المجال الكهربائي: القوة الدافعة

يتم تطبيق فرق جهد كبير بين قطبين كهربائيين: الكاثود، وهو مادة الهدف التي تريد رشها، والأنود، وهو عادةً الركيزة أو جدران الغرفة. يتم تطبيق جهد سالب قوي تحديدًا على الهدف.

التفاعل المتسلسل للتأين

مع تهيئة البيئة، يؤدي تطبيق الجهد إلى إطلاق سلسلة سريعة ومستدامة ذاتيًا تشكل البلازما، والتي غالبًا ما تكون مرئية كتوهج تفريغ مميز.

الخطوة 1: تسريع الإلكترونات

توجد دائمًا بعض الإلكترونات الحرة الشاردة في الغرفة. يقوم المجال الكهربائي القوي بتسريع هذه الإلكترونات سالبة الشحنة بعيدًا عن الهدف السالب (الكاثود) ونحو الأنود.

الخطوة 2: تأين الاصطدام

عندما تكتسب هذه الإلكترونات طاقة حركية، فإنها تتصادم مع ذرات الأرغون المتعادلة منخفضة الضغط. إذا كان للإلكترون طاقة كافية، فإنه سيطرد إلكترونًا من الغلاف المداري لذرة الأرغون.

يؤدي هذا التصادم إلى ناتجين رئيسيين: أيون أرغون موجب الشحنة (Ar+) وإلكترون حر ثانٍ.

الخطوة 3: الحفاظ على البلازما

تخلق هذه العملية حلقة تغذية راجعة. يتم تسريع الإلكترون الأصلي والإلكترون المتحرر حديثًا بواسطة المجال الكهربائي، مما يؤدي إلى مزيد من التصادمات وخلق المزيد من الأيونات الموجبة والإلكترونات. هذا التسلسل المتتالي للتأين هو ما ينشئ ويحافظ على البلازما.

الخطوة 4: قصف الأيونات

الهدف من هذه العملية برمتها هو إنشاء أيونات الأرغون. نظرًا لأنها موجبة الشحنة، يتم تسريع هذه الأيونات بقوة بواسطة المجال الكهربائي في الاتجاه المعاكس للإلكترونات - مباشرة نحو مادة الهدف سالبة الشحنة. تأثيرها عالي الطاقة هو ما يزيل فعليًا ذرات الهدف، مما "يرشها" على الركيزة.

الاختلافات والتحسينات الرئيسية

في حين أن المبدأ الأساسي يظل كما هو، يتم استخدام طرق مختلفة لتوليد البلازما والتحكم فيها اعتمادًا على المادة التي يتم رشها.

إثارة بلازما التيار المستمر مقابل الترددات الراديوية

لرش المواد الموصلة كهربائيًا مثل المعادن، يكون جهد التيار المستمر (DC) البسيط كافياً. ومع ذلك، إذا كان الهدف عازلاً كهربائيًا (على سبيل المثال، سيراميك)، فسوف تتراكم شحنة موجبة على سطحه، مما يؤدي إلى صد أيونات الأرغون وإيقاف العملية بسرعة.

للتغلب على هذا، يتم استخدام رش الترددات الراديوية (RF). يقوم هذا بتناوب المجال الكهربائي بسرعة، مما يمنع تراكم الشحنات ويسمح بالرش الفعال للمواد غير الموصلة.

دور المغناطيسات (Magnetrons)

تستخدم أنظمة الرش الحديثة دائمًا تقريبًا الرش المغناطيسي (Magnetron sputtering). تتضمن هذه التقنية وضع مغناطيسات قوية خلف الهدف. يحبس المجال المغناطيسي الإلكترونات عالية الحركة في مسار مقيد بالقرب من سطح الهدف، مما يزيد بشكل كبير من احتمالية الاصطدام بذرات الأرغون. هذا يخلق بلازما أكثر كثافة بكثير عند ضغوط أقل، مما يؤدي إلى عملية رش أكثر كفاءة وسرعة بشكل ملحوظ.

اتخاذ الخيار الصحيح لعمليتك

إن فهم كيفية توليد البلازما يسمح لك بالتحكم بشكل أفضل في ترسيب فيلمك الرقيق. الطريقة التي تستخدمها يحددها مادة الهدف والكفاءة المطلوبة.

• إذا كان تركيزك الأساسي هو رش معدن (هدف موصل): يوفر مصدر طاقة تيار مستمر قياسي المجال الكهربائي الثابت اللازم لإنشاء البلازما والحفاظ عليها من أجل ترسيب فعال.
• إذا كان تركيزك الأساسي هو رش سيراميك أو مادة عازلة (هدف غير موصل): طاقة الترددات الراديوية ضرورية لتبديل المجال الكهربائي، مما يمنع تراكم الشحنات على الهدف ويبقي البلازما نشطة.
• إذا كان تركيزك الأساسي هو زيادة معدل الترسيب والكفاءة: يعتبر نظام المغناطيس المعيار الصناعي، حيث يستخدم المجالات المغناطيسية لتعزيز التأين وإنشاء بلازما أكثر كثافة وفعالية.

في نهاية المطاف، يعد إنشاء بلازما للرش عملية دقيقة تتمثل في استخدام مجال كهربائي لتحويل غاز متعادل إلى أداة نشطة لنحت الذرات من الهدف.

جدول الملخص:

طريقة توليد البلازما	مثالية لـ	الآلية الرئيسية
رش التيار المستمر (DC)	المعادن الموصلة (مثل الذهب، الألومنيوم)	المجال الكهربائي الثابت يسرع الأيونات نحو الهدف
رش الترددات الراديوية (RF)	المواد العازلة (مثل السيراميك، الأكاسيد)	المجال المتناوب يمنع تراكم الشحنات على الهدف
الرش المغناطيسي (Magnetron)	الكفاءة والمعدل العالي	المجالات المغناطيسية تحبس الإلكترونات، مما يزيد من كثافة البلازما
