ما هو سمك الرش المغناطيسي (Magnetron Sputtering)؟ تحقيق تحكم دقيق في الأغشية الرقيقة من النانومتر إلى الميكرومتر

في جوهره، الرش المغناطيسي هو عملية ترسيب للأغشية الرقيقة. سمك الغشاء الناتج عن الرش المغناطيسي ليس قيمة واحدة ولكنه نطاق يمكن التحكم فيه بدرجة عالية. تتراوح هذه الأغشية عادةً من بضعة أنجسترومات (سمك الذرات الفردية) وصولاً إلى عدة ميكرومترات (ميكرونات). تكمن القوة الحقيقية للعملية في قدرتها على ترسيب الأغشية بدقة وانتظام ضمن هذا النطاق، وليس في إنشاء طبقات سميكة وكبيرة.

السؤال ليس فقط "ما هو السمك"، بل "بأي مستوى من التحكم والجودة؟" يتفوق الرش المغناطيسي في إنشاء أغشية رقيقة عالية التوحيد والكثافة والنقاء، تتراوح عادةً من النانومتر إلى بضعة ميكرومترات، حيث يكون التحكم الدقيق في خصائص المواد هو الهدف الأساسي.

الخصائص المميزة للأغشية المرشوشة

لفهم دور السمك، يجب عليك أولاً فهم الصفات الأساسية التي يمنحها الرش المغناطيسي للمادة. السمك هو مجرد معلمة واحدة ضمن نظام محدد بالدقة والجودة.

دقة وتوحيد لا مثيل لهما

تسمح العملية بالتحكم على المستوى الذري في نمو الفيلم. وينتج عن ذلك طبقات موحدة بشكل استثنائي عبر السطح.

يمكن الحفاظ على هذا التوحيد حتى على الركائز ذات المساحة الكبيرة، مما يجعله خيارًا موثوقًا به للإنتاج الصناعي للمكونات الحساسة مثل رقائق أشباه الموصلات أو الزجاج المعماري.

كثافة والتصاق فائقين للفيلم

أثناء الرش، تُقذف ذرات عالية الطاقة من مادة المصدر ("الهدف") وتقصف الركيزة. يمكن لهذه الجسيمات النشطة أن تخترق سطح الركيزة قليلاً.

يخلق هذا رابطة قوية بشكل استثنائي بين الفيلم والركيزة، مما ينتج عنه أغشية ذات التصاق عالي للغاية. يكون الفيلم الناتج أيضًا كثيفًا جدًا وخاليًا من الفراغات، مما يعزز خصائصه الوقائية وأدائه.

تنوع استثنائي في المواد

الرش المغناطيسي مرن بشكل ملحوظ. يمكن استخدامه لترسيب أي معدن أو سبيكة أو مركب تقريبًا، بما في ذلك المواد ذات نقطة الانصهار العالية التي يستحيل ترسيبها باستخدام التبخير الحراري.

باستخدام أهداف متعددة (الرش المشترك) أو إدخال غازات تفاعلية مثل النيتروجين أو الأكسجين في حجرة التفريغ، يمكن إنشاء سبائك ومركبات خزفية معقدة (مثل النتريدات والأكاسيد) بتكافؤ دقيق.

عملية الرش: إطار للتحكم

مزايا الأغشية المرشوشة هي نتيجة مباشرة للعملية نفسها. فهم كيفية عملها يكشف لماذا هي الخيار الأفضل لتطبيقات محددة.

من الهدف الصلب إلى البلازما

على عكس الطرق التي تذيب المواد، يستخدم الرش بلازما في فراغ لقصف هدف صلب بالأيونات. هذا يطرد الذرات من الهدف، والتي تنتقل بعد ذلك وتترسب على الركيزة.

هذه الآلية الفيزيائية غير الحرارية هي التي تمكن من ترسيب السبائك المعقدة والمواد عالية الحرارة دون تغيير تركيبها.

الترسيب في درجة حرارة منخفضة

يمكن أن تظل الركيزة في درجة حرارة الغرفة أو بالقرب منها أثناء الترسيب. الطاقة تكون في الجسيمات المرشوشة، وليس في البيئة الكلية.

هذا يجعل الرش المغناطيسي مثاليًا لطلاء الركائز الحساسة للحرارة، مثل البلاستيك، والإلكترونيات المرنة، أو أجهزة أشباه الموصلات المعالجة بالفعل والتي قد تتلف بسبب درجات الحرارة العالية.

بيئة فراغ عالية النقاء

تتم العملية بأكملها تحت فراغ عالٍ، مما يزيل الغازات الجوية والشوائب الأخرى.

يضمن هذا أن الفيلم الناتج عالي النقاء، حيث يوجد الحد الأدنى من خطر دمج التلوث في الطلاء أثناء نموه.

فهم المفاضلات والقيود

لا توجد تقنية بدون تنازلات. إن النظرة الواضحة لقيود الرش أمر بالغ الأهمية لاتخاذ قرار مستنير.

يختلف معدل الترسيب حسب المادة

بينما يُشيد بالرش لمعدلات الترسيب العالية، فإن هذا يعتمد بشكل كبير على المادة. عادةً ما تترسب المعادن بسرعة كبيرة.

ومع ذلك، يمكن أن يكون للمواد العازلة مثل السيراميك والأكاسيد معدلات ترسيب أقل بكثير، مما قد يؤثر على وقت الإنتاج والتكلفة لتطبيقات معينة.

عملية خط رؤية في المقام الأول

تنتقل الذرات المرشوشة في خط مستقيم نسبيًا من الهدف إلى الركيزة. بينما يوفر تشتت الجسيمات بعض التغطية على جوانب الميزات، إلا أنها في الأساس عملية خط رؤية.

يمكن أن يكون طلاء الأشكال ثلاثية الأبعاد المعقدة للغاية أو داخل الخنادق العميقة والضيقة أمرًا صعبًا وقد يتطلب دورانًا وتلاعبًا متطورًا بالركيزة لتحقيق التوحيد.

تكلفة المعدات الأولية عالية

تعني تعقيد غرف التفريغ، ومصادر الطاقة عالية الجهد، والتجمعات المغناطيسية أن أنظمة الرش تمثل استثمارًا رأسماليًا كبيرًا مقارنة بالطرق الأبسط مثل الطلاء الكهربائي أو الترسيب الكيميائي الرطب.

ليست مثالية للطلاءات السميكة جدًا

تم تحسين العملية للدقة في نطاق النانومتر إلى الميكرومتر. إذا كان تطبيقك يتطلب سمك طلاء يبلغ مئات الميكرومترات أو المليمترات، فإن العمليات الأخرى مثل الرش الحراري أو التكسية أكثر كفاءة وفعالية من حيث التكلفة.

اتخاذ القرار الصحيح لتطبيقك

يجب أن يكون قرار استخدام الرش المغناطيسي مدفوعًا بهدفك النهائي. السمك المطلوب هو نتيجة للأداء الذي تحتاجه.

• إذا كان تركيزك الأساسي على الطلاءات البصرية المتقدمة أو أشباه الموصلات: فإن التوحيد الاستثنائي والتحكم على المستوى الذري للطبقات ذات مقياس النانومتر يجعل الرش خيارًا مثاليًا.
• إذا كان تركيزك الأساسي على الطلاءات الواقية المتينة على الأدوات أو الغرسات الطبية: فإن كثافة الفيلم العالية والالتصاق الممتاز يوفران مقاومة فائقة للتآكل والتوافق الحيوي.
• إذا كان تركيزك الأساسي على الطلاء السريع والسميك للطبقات الكبيرة: يجب عليك تقييم طرق أخرى مثل الرش الحراري أو الطلاء، حيث تم تحسين الرش للأغشية الرقيقة الدقيقة.
• إذا كان تركيزك الأساسي على طلاء البلاستيك أو الإلكترونيات الحساسة للحرارة: فإن طبيعة العملية ذات درجة الحرارة المنخفضة تمثل ميزة كبيرة على تقنيات التبخير عالية الحرارة.

في النهاية، يوفر الرش المغناطيسي تحكمًا لا مثيل له في بنية وخصائص المواد على مقياس النانو.

جدول الملخص:

الجانب	النطاق النموذجي / الخاصية
نطاق السمك	بضعة أنجسترومات (طبقات ذرية) إلى عدة ميكرومترات (ميكرونات)
القوة الرئيسية	التحكم الدقيق، التوحيد، وخصائص الفيلم عالية الجودة
مثالي لـ	الأغشية الرقيقة حيث يكون التحكم في خصائص المواد أمرًا بالغ الأهمية
غير مثالي لـ	الطلاءات السميكة جدًا (مئات الميكرومترات/المليمترات)

هل تحتاج إلى أغشية رقيقة دقيقة وعالية الجودة لتطبيقك؟

تتخصص KINTEK في معدات المختبرات المتقدمة، بما في ذلك أنظمة الرش المغناطيسي، لمساعدتك في تحقيق تحكم لا مثيل له في سمك الفيلم وتوحيده وخصائص المواد. سواء كنت تعمل على أشباه الموصلات، أو الطلاءات البصرية، أو الطبقات الواقية، فإن خبرتنا تضمن أن مختبرك يمتلك الأدوات المناسبة للنجاح.

اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تلبية احتياجات مختبرك المحددة ودفع أبحاثك إلى الأمام.

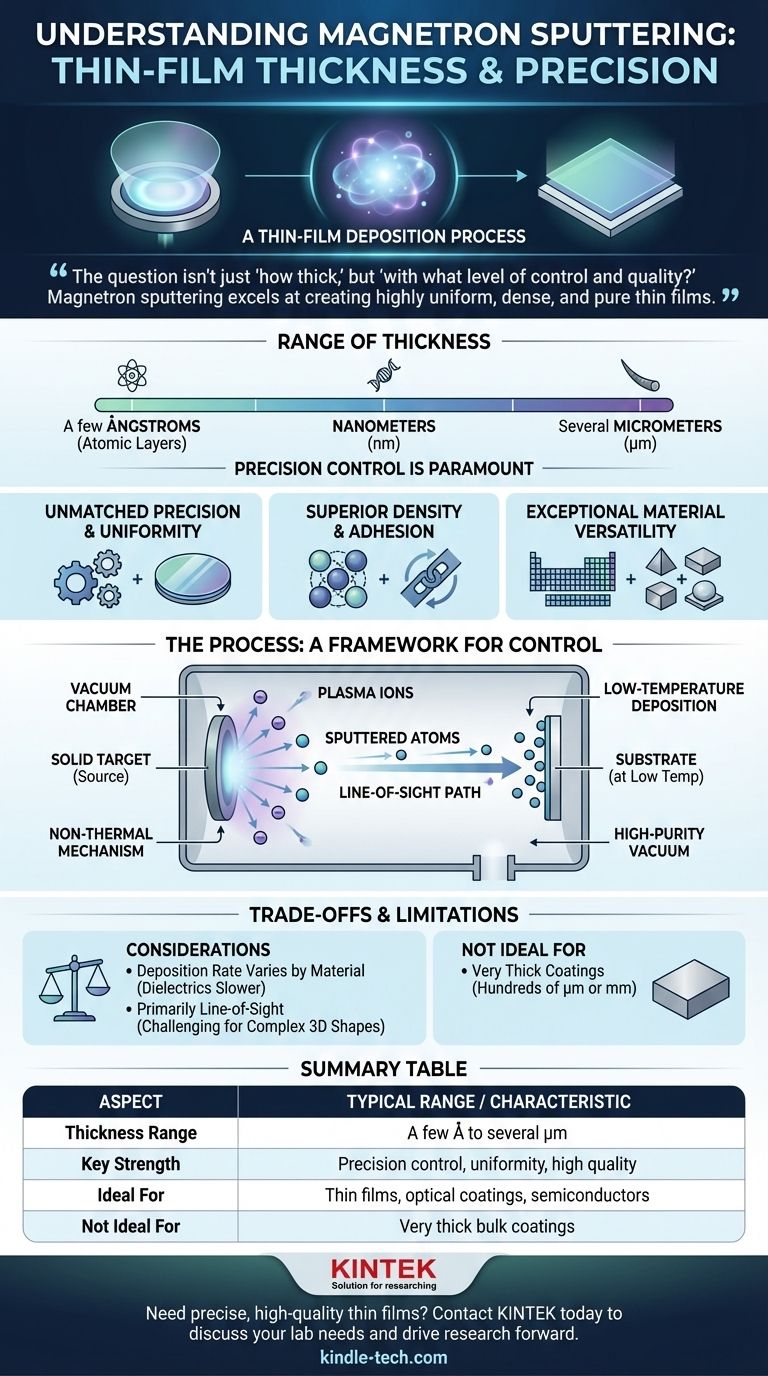

دليل مرئي
