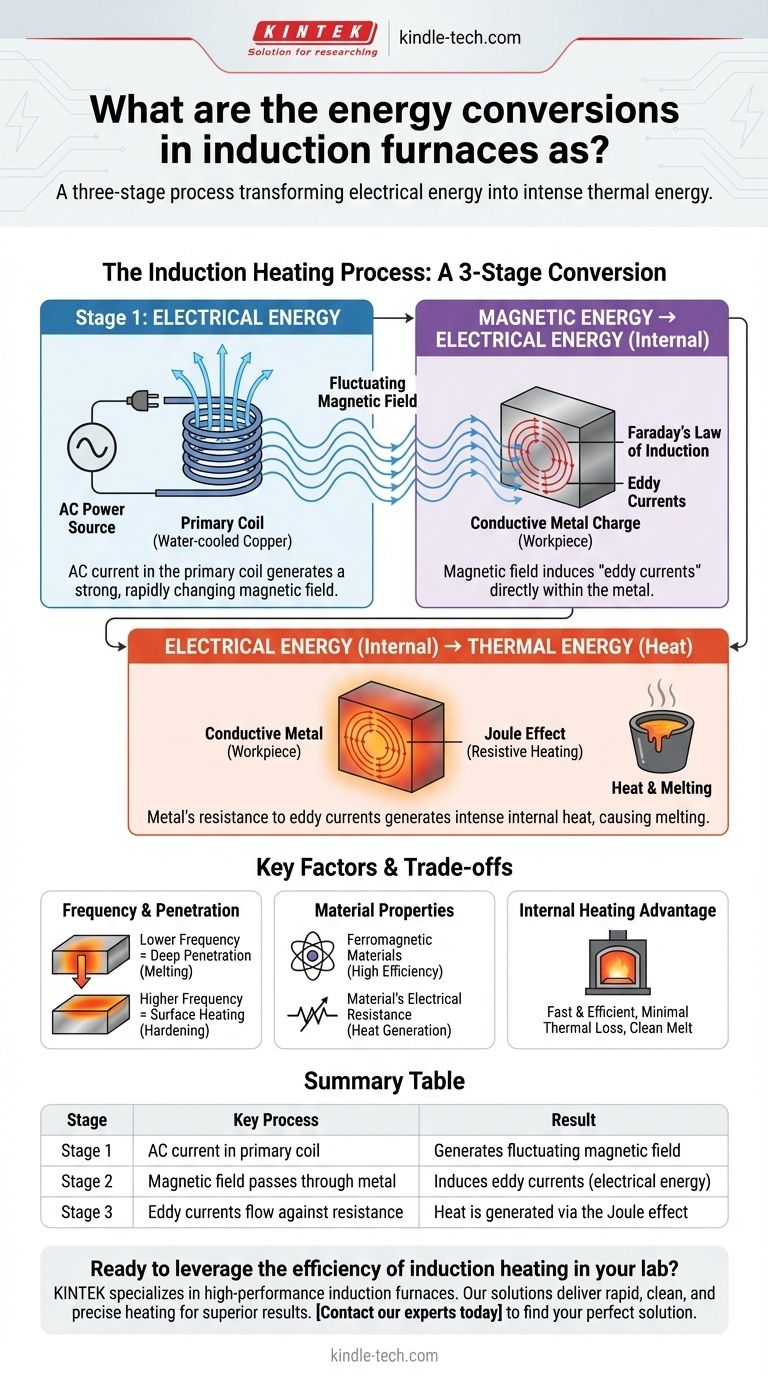

أفران الحث هي أجهزة عالية الكفاءة تستخدم لصهر المعادن عن طريق تحويل الطاقة الكهربائية إلى طاقة حرارية من خلال الحث الكهرومغناطيسي.وتنطوي العملية على عدة تحويلات للطاقة، بدءًا من الطاقة الكهربائية المدخلة وانتهاءً بالطاقة الحرارية التي تصهر المعدن.وتتضمن الخطوات الرئيسية تحويل الطاقة الكهربائية إلى مجال كهرومغناطيسي، وتحريض التيارات الدوامة في المعدن، والتوليد اللاحق للحرارة من خلال تأثير جول.هذه العملية غير تلامسية ودقيقة للغاية، مما يجعل أفران الحث مثالية للتطبيقات التي تتطلب التحكم في صهر المعادن وسبكها.

شرح النقاط الرئيسية:

1. الطاقة الكهربائية إلى المجال الكهرومغناطيسي:

   • تبدأ العملية بإدخال طاقة كهربائية في فرن الحث.يتم تمرير هذه الطاقة الكهربائية، التي عادة ما تكون في شكل تيار متردد (AC)، من خلال ملف نحاسي مجوف (لف أولي) يحيط بالشحنة المعدنية.
   • ويولد التيار المتردد مجالاً كهرومغناطيسياً متذبذباً حول الملف.هذا المجال هو الشكل الأول لتحويل الطاقة، حيث تتحول الطاقة الكهربائية إلى مجال كهرومغناطيسي.

2. المجال الكهرومغناطيسي إلى تيارات إيدي:

   • يستحث المجال الكهرومغناطيسي المتذبذب تيارات دوامة داخل الشحنة المعدنية الموصلة الموضوعة داخل الفرن.هذه التيارات الدوامة هي تيارات كهربائية دائرية تتدفق داخل المعدن بسبب الحث الكهرومغناطيسي.
   • يمثل تحريض التيارات الدوامية التحويل الثاني للطاقة، حيث تتحول طاقة المجال الكهرومغناطيسي إلى طاقة حركية للإلكترونات المتحركة داخل المعدن.

3. تحويل التيارات الدوامية إلى طاقة حرارية (تأثير جول):

   • عندما تتدفق التيارات الدوامة عبر المعدن، فإنها تواجه مقاومة كهربائية.وتتسبب هذه المقاومة في فقدان الإلكترونات للطاقة في صورة حرارة، وهي ظاهرة تُعرف باسم تأثير جول.
   • وترفع الحرارة الناتجة عن تأثير جول درجة حرارة المعدن، ما يؤدي إلى انصهاره.وهذا هو التحويل النهائي للطاقة، حيث تتحول الطاقة الحركية للإلكترونات إلى طاقة حرارية.

4. تحويل التردد لتحقيق الكفاءة:

   • في العديد من الأفران الحثية، يتم تحويل الطاقة الكهربائية المدخلة أولاً من تردد طاقة قياسي (على سبيل المثال، 50 هرتز أو 60 هرتز) إلى تردد متوسط أعلى (على سبيل المثال، 300 هرتز إلى 1000 هرتز).ويتم ذلك باستخدام جهاز إمداد طاقة يحول التيار المتردد إلى تيار مباشر (DC) ثم إلى تيار متردد متوسط التردد قابل للتعديل.
   • ويزيد التردد الأعلى من كفاءة عملية الحث من خلال تعزيز عمق اختراق المجال الكهرومغناطيسي وشدة التيارات الدوامية، مما يؤدي إلى تسخين أكثر فعالية.

5. التبريد وإدارة الحرارة:

   • يتم تبريد الملفات الأولية للفرن الحثي عادةً عن طريق تدوير الماء لمنع ارتفاع درجة الحرارة.وتعتبر عملية التبريد هذه ضرورية للحفاظ على كفاءة الفرن وطول عمره.
   • تكون الحرارة المتولدة موضعية داخل الشحنة المعدنية، مما يعني أن أسطح الفرن قد تصبح دافئة ولكنها لا تصل إلى درجات الحرارة العالية للمعدن نفسه.هذا التسخين الموضعي يقلل من فقدان الطاقة ويحسن الكفاءة الكلية للفرن.

6. مبدأ المحول:

   • تعمل أفران الحث على مبادئ مشابهة للمحولات.يتم توصيل الملف الأولي (الملف) بمصدر التيار المتردد، وتعمل الشحنة المعدنية كملف ثانوي.ويقوم التيار المستحث في المعدن بتسخينه، مثل الطريقة التي ينقل بها المحول الطاقة من اللف الأولي إلى اللف الثانوي.
   • ويعزز استخدام التيار المتردد العالي التردد (500 هرتز إلى 1000 هرتز) في اللف الأولي عملية الحث، مما يؤدي إلى تسخين سريع وفعال لشحنة المعدن.

باختصار، تنطوي تحويلات الطاقة في فرن الحث على سلسلة من الخطوات حيث يتم تحويل الطاقة الكهربائية أولاً إلى مجال كهرومغناطيسي، ثم إلى تيارات دوامة داخل المعدن، وأخيرًا إلى طاقة حرارية من خلال تأثير جول.وتتميز هذه العملية بكفاءة عالية، مع خطوات إضافية مثل تحويل التردد وآليات التبريد التي تضمن الأداء الأمثل والاستفادة من الطاقة.

جدول ملخص:

الخطوة	تحويل الطاقة	التفاصيل الرئيسية
الطاقة الكهربائية إلى المجال الكهرومغناطيسي	الكهربائية → الكهرومغناطيسية	يُنتج التيار المتردد الذي يمر عبر ملف نحاسي مجالاً كهرومغناطيسياً متذبذباً.
المجال الكهرومغناطيسي إلى تيارات إيدي	الكهرومغناطيسية → الحركية (التيارات الدوامية)	يستحث المجال الكهرومغناطيسي المتذبذب تيارات دائرية في المعدن.
التيارات الدوامة إلى حرارة (تأثير جول)	الحركية → الحرارية	تولد المقاومة للتيارات الدوامية حرارة، مما يؤدي إلى ذوبان المعدن.
تحويل التردد	تيار متردد قياسي → تيار متردد متوسط التردد	يعزز التردد العالي اختراق المجال الكهرومغناطيسي وشدة التيار الدوامي.
التبريد وإدارة الحرارة	توطين الحرارة والتبريد	يمنع التبريد بالماء السخونة الزائدة؛ حيث يتم توطين الحرارة داخل الشحنة المعدنية.
مبدأ المحولات	نقل الطاقة (اللف الأولي → اللف الثانوي)	يضمن التيار المتردد العالي التردد في اللف الأولي تسخينًا سريعًا وفعالاً.
