يعد اللحام بالفراغ عملية معقدة تتضمن ربط المعادن باستخدام مادة حشو في بيئة مفرغة لمنع الأكسدة والتلوث. يتم التحكم في العملية بشكل كبير، حيث تعتبر المعلمات مثل مستوى الفراغ ودرجة الحرارة ومعدل التسخين ومعدل التبريد أمرًا بالغ الأهمية لتحقيق وصلات ملحومة عالية الجودة. تعتبر أفران اللحام بالفراغ ضرورية لهذه العملية، لأنها توفر البيئة اللازمة والتحكم في هذه المعلمات. تشمل مزايا اللحام بالفراغ القدرة على ربط الأجزاء المعقدة، وكفاءة اللحام العالية، وإنتاج وصلات نظيفة وخالية من الأكسدة، مما يجعلها مثالية لصناعات مثل الطيران والصناعات الطبية وتصنيع أشباه الموصلات.
وأوضح النقاط الرئيسية:
-

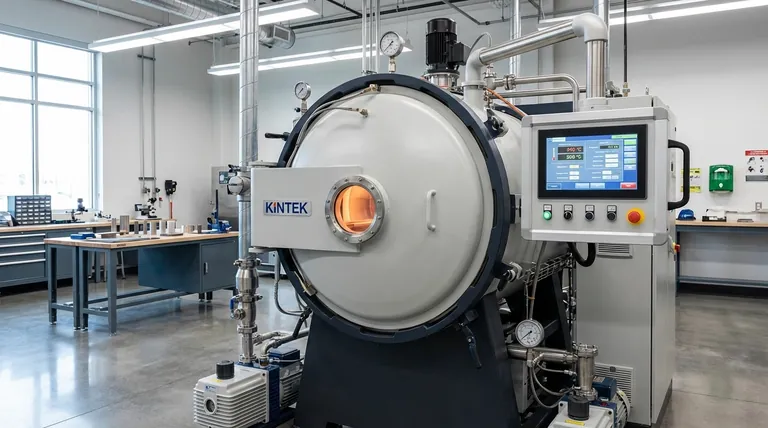

مكونات فرن اللحام بالفراغ:
- أ فرن اللحام الفراغي يتكون من نظام فراغ ونظام التدفئة.
- يضمن نظام التفريغ مستوى التفريغ المطلوب، عادةً أقل من 1x10^-5 ملي بار، لمنع الأكسدة.
- يقوم نظام التسخين بتسخين قطعة العمل ويذيب مادة حشو اللحام.
-
خطوات العملية:
- تحضير: يتم تنظيف قطعة العمل وتجميعها باستخدام معدن الحشو.
- تحميل: يتم وضع قطعة العمل المجمعة في غرفة التفريغ.
- خلق الفراغ: تبدأ مضخة التفريغ الميكانيكية، تليها مضخة الانتشار لتحقيق مستوى التفريغ المطلوب.
- التدفئة: يتم تسخين قطعة العمل إلى درجة حرارة اللحام مع الحفاظ على الفراغ.
- تبريد: يتم تبريد قطعة العمل إلى درجة حرارة آمنة قبل إزالتها لتجنب الأكسدة.
-
المعلمات الرئيسية:
- مستوى الفراغ: حاسم لمنع الأكسدة والتلوث. تعتبر المستويات الأقل من 1x10^-5 مللي بار نموذجية.
- درجة حرارة: يجب أن يكون مرتفعاً بدرجة كافية لإذابة مادة الحشو ولكن يتم التحكم فيه لتجنب إتلاف المواد الأساسية.
- معدل التدفئة: يتم التحكم فيه لضمان تسخين موحد وتقليل الإجهاد الحراري.
- معدل التبريد: يتم التحكم فيه لمنع الصدمة الحرارية وضمان التصلب المناسب للمفصل النحاسي.
-
مزايا اللحام الفراغي:
- مفاصل خالية من الأكسدة: بيئة الفراغ تمنع الأكسدة، مما يؤدي إلى مفاصل نظيفة وعالية الجودة.
- كفاءة عالية: يمكن لحام طبقات متعددة في وقت واحد، مما يزيد من الإنتاجية.
- الحد الأدنى من التشوه: التسخين الموحد والتبريد المتحكم به يقلل من التشوه.
- تصاميم معقدة: مناسب للتصميمات المعقدة والمعقدة، مما يجعله مثاليًا للصناعات التي تتطلب الدقة.
-
التطبيقات:
- الفضاء الجوي: يستخدم لربط المكونات التي تتطلب قوة ودقة عالية.
- طبي: مثالي لإنتاج مفاصل نظيفة وخالية من التلوث في الأجهزة الطبية.
- أشباه الموصلات: يستخدم في إنتاج مكونات أشباه الموصلات التي تتطلب تفاوتات صارمة وعمليات نظيفة.
-
الاعتبارات المادية:
- المواد المناسبة: معظم المعادن يمكن لحامها بالنحاس، بما في ذلك الفولاذ المقاوم للصدأ والتيتانيوم والنيوبيوم.
- تجنب عناصر ضغط البخار العالي: يجب تجنب المواد مثل الزنك والكادميوم والرصاص بسبب ضغط بخارها العالي الذي يمكن أن يلوث بيئة الفراغ.
-
تصميم الفرن:
- تصميم الجدار البارد: يتميز بجلد مزدوج مبرد بالماء للحفاظ على درجات الحرارة الخارجية منخفضة.
- خيارات التحميل: يمكن أن يكون أفقيًا أو رأسيًا، مع خيارات التحميل العلوية أو السفلية.
- القدرة على درجة الحرارة: يمكن أن يصل إلى درجات حرارة تصل إلى 1300 درجة مئوية، ومناسبة لمجموعة واسعة من تطبيقات اللحام بالنحاس.
من خلال فهم هذه المعلمات والتحكم فيها، يمكن أن ينتج اللحام الفراغي وصلات موثوقة وعالية الجودة تلبي المتطلبات الصارمة لمختلف الصناعات ذات التقنية العالية.
جدول ملخص:
| المعلمة | وصف |
|---|---|
| مستوى الفراغ | عادة أقل من 1x10^-5 ملي بار لمنع الأكسدة والتلوث. |
| درجة حرارة | عالية بما يكفي لإذابة مادة الحشو ولكن يتم التحكم فيها لتجنب تلف المواد الأساسية. |
| معدل التدفئة | يتم التحكم فيه من أجل تسخين موحد وتقليل الضغط الحراري. |
| معدل التبريد | يتم التحكم فيه لمنع الصدمة الحرارية وضمان تصلب المفاصل بشكل صحيح. |
