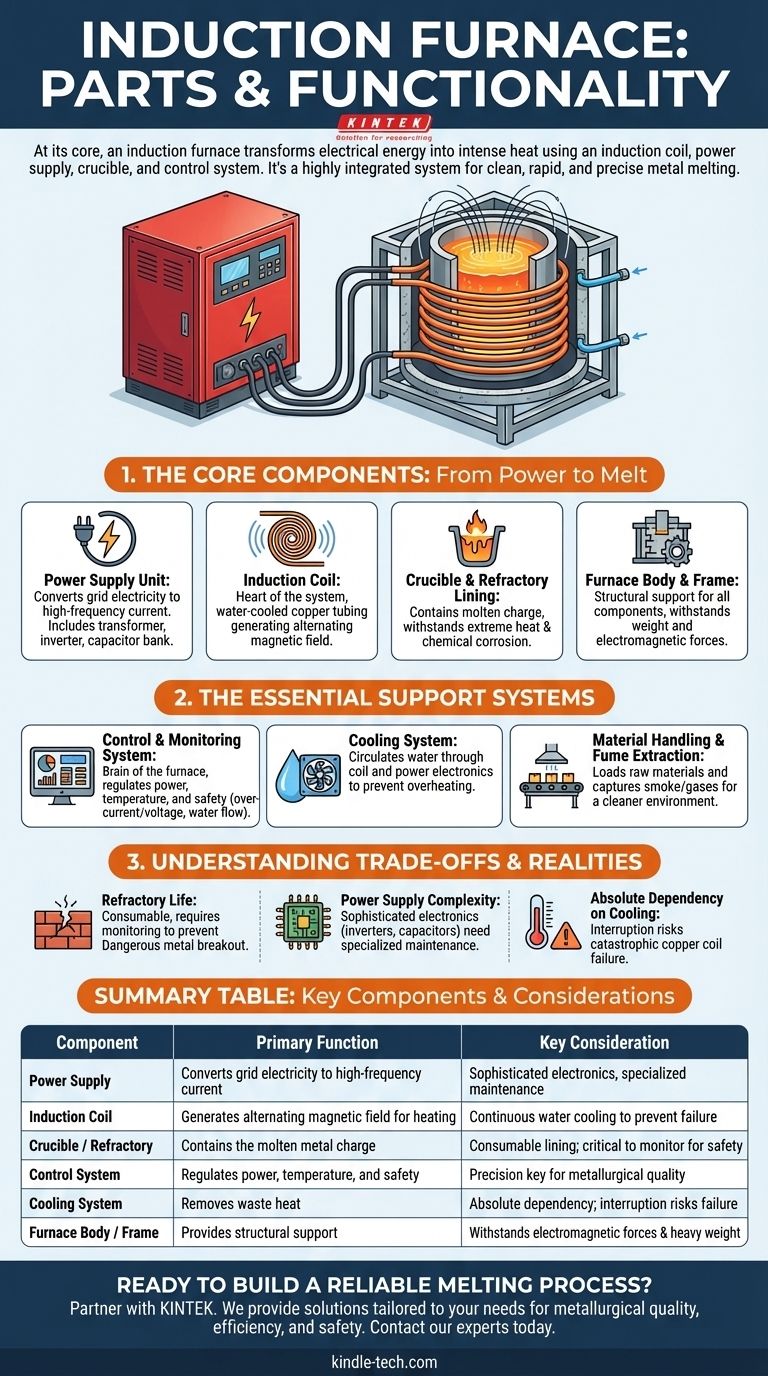

يتكون فرن الحث في جوهره من مصدر طاقة، ملف حثي، بوتقة، ونظام تحكم. تعمل هذه المكونات الأساسية معًا ضمن هيكل الفرن لتحويل الطاقة الكهربائية إلى حرارة شديدة. ويتم دمج أنظمة الدعم الأساسية، لا سيما للتبريد ومناولة المواد، لضمان التشغيل الآمن والمستمر والفعال.
فرن الحث ليس مجرد مجموعة من الأجزاء، بل هو نظام متكامل للغاية. تم تصميم كل مكون للمساهمة في هدف واحد: تحويل الكهرباء إلى مجال مغناطيسي متحكم فيه لتحقيق صهر نظيف وسريع ودقيق للمعادن.
المكونات الأساسية: من الطاقة إلى الصهر
الوظيفة الأساسية للفرن هي احتواء وصهر مادة الشحنة. ويتم تحقيق ذلك من خلال التفاعل المباشر لعدد قليل من الأجزاء الرئيسية التي تتعامل مع تحويل الطاقة وتوليد المجال المغناطيسي.
وحدة إمداد الطاقة
وحدة إمداد الطاقة هي محرك الفرن. فهي تأخذ كهرباء الشبكة القياسية وتحولها إلى التردد المحدد والتيار عالي الأمبير المطلوب للتسخين بالحث. وعادة ما تتضمن محولًا، وعاكسًا لتحويل التردد، وبنك مكثفات لتحسين عامل القدرة.
الملف الحثي
هذا هو قلب النظام. الملف الحثي هو موصل حلزوني أو لولبي الشكل، وعادة ما يكون مصنوعًا من أنابيب نحاسية سميكة الجدران. يتدفق تيار متردد عبر هذا الملف، مما يولد مجالًا مغناطيسيًا قويًا ومتناوبًا بسرعة في مركز الملف حيث توجد البوتقة.
البوتقة والبطانة المقاومة للحرارة
البوتقة هي الوعاء الذي يحمل شحنة المعدن. وهي مصنوعة من مواد حرارية عالية الأداء مصممة لتحمل الصدمات الحرارية الشديدة والتآكل الكيميائي من المعدن المنصهر. هذه البطانة حاسمة لاحتواء المصهور ومنع التلامس الكهربائي مع الملف الحثي.
جسم الفرن والإطار
جسم الفرن هو الهيكل الفولاذي الذي يضم ويدعم البوتقة والملف الحثي. وهو مصمم لتحمل الوزن الهائل للشحنة والقوى الكهرومغناطيسية المتولدة أثناء التشغيل.
أنظمة الدعم الأساسية
لتعمل المكونات الأساسية بشكل موثوق وآمن، فإنها تعتمد على العديد من أنظمة الدعم الحيوية. تدير هذه الأنظمة الحرارة، وتراقب العملية، وتتعامل مع المواد، مما يجعل التشغيل الصناعي ممكنًا.
نظام التحكم والمراقبة
هذا النظام هو عقل الفرن. فهو ينظم خرج الطاقة للتحكم في معدل الصهر ودرجة الحرارة بدقة عالية. كما يؤدي وظيفة أمان حيوية من خلال مراقبة التيار الزائد، والجهد الزائد، والأعطال في الأنظمة الأخرى، مثل تدفق المياه.
نظام التبريد
تولد التيارات الكهربائية الهائلة التي تتدفق عبر الملف الحثي وإلكترونيات الطاقة حرارة مهدرة كبيرة. يقوم نظام تبريد قوي، يستخدم الماء دائمًا تقريبًا، بالدوران عبر الملف النحاسي ومكونات إمداد الطاقة لمنعها من السخونة الزائدة والتلف الكارثي.
مناولة المواد واستخلاص الأبخرة
في البيئة الصناعية، تتضمن الأفران نظام شحن لتحميل المواد الخام في البوتقة. كما أن غطاء استخلاص الأبخرة ضروري لالتقاط وتصفية أي دخان أو غازات تنطلق أثناء عملية الصهر، مما يضمن بيئة عمل أنظف وأكثر أمانًا.
فهم المقايضات والواقع
على الرغم من كفاءتها العالية، فإن أفران الحث لها تعقيدات تشغيلية تتطلب إدارة دقيقة. فهم هذه المقايضات هو مفتاح التنفيذ الناجح.
الدور الحاسم لعمر البطانة المقاومة للحرارة
البطانة المقاومة للحرارة للبوتقة هي عنصر استهلاكي. تتدهور بمرور الوقت بسبب الإجهاد الحراري والكيميائي، مما يجعلها نقطة فشل رئيسية وتكلفة تشغيل متكررة. يجب مراقبة حالتها باستمرار لمنع تسرب معدني خطير.
تعقيد إمداد الطاقة
وحدة إمداد الطاقة عالية التردد هي قطعة معقدة من المعدات الإلكترونية. بينما تتيح كفاءة وتحكمًا لا يصدقان، فإن مكوناتها (مثل العاكس والمكثفات) يمكن أن تكون مصدرًا للفشل وتتطلب صيانة متخصصة.
الاعتماد المطلق على التبريد
يعتمد تشغيل الفرن بالكامل بشكل حاسم على نظام التبريد. أي انقطاع في تدفق المياه، حتى لفترة قصيرة، يمكن أن يتسبب في ارتفاع درجة حرارة الملف النحاسي وذوبانه، مما يؤدي إلى فشل مكلف وخطير. ولهذا السبب تعتبر حماية نقص المياه ميزة أمان قياسية.
اتخاذ القرار الصحيح لهدفك
سيختلف التصميم المحدد والتركيز على مكونات معينة بناءً على الهدف الأساسي لتطبيق الفرن.
- إذا كان تركيزك الأساسي على الكفاءة التشغيلية: انتبه جيدًا لتقنية العاكس في مصدر الطاقة وبنك المكثفات، حيث تحدد هذه العناصر تحويل الطاقة وتصحيح عامل القدرة.
- إذا كان تركيزك الأساسي على الجودة المعدنية: فإن دقة نظام التحكم الخاص بك وحلقات التغذية الراجعة لدرجة الحرارة هي أهم العناصر للحفاظ على السبائك القيمة وتحقيق نتائج متسقة.
- إذا كان تركيزك الأساسي على السلامة والموثوقية: يجب أن يعطي تصميمك الأولوية لدائرة تبريد قوية ومغلقة ونظام مراقبة شامل مع إغلاق أمان تلقائي.
إن فهم كيفية تشكيل هذه الأجزاء الفردية لنظام ديناميكي واحد هو المفتاح لإتقان تقنية فرن الحث.
جدول الملخص:
| المكون | الوظيفة الأساسية | اعتبار رئيسي |
|---|---|---|
| مصدر الطاقة | يحول كهرباء الشبكة إلى تيار عالي التردد | إلكترونيات متطورة تتطلب صيانة متخصصة |
| الملف الحثي | يولد المجال المغناطيسي المتناوب للتسخين | يتطلب تبريدًا مستمرًا بالماء لمنع الفشل |
| البوتقة / البطانة المقاومة للحرارة | تحتوي شحنة المعدن المنصهر | بطانة قابلة للاستهلاك؛ حاسمة للمراقبة من أجل السلامة |
| نظام التحكم | ينظم الطاقة ودرجة الحرارة ويراقب السلامة | الدقة هي المفتاح للجودة المعدنية وقابلية التكرار |
| نظام التبريد | يزيل الحرارة المهدرة من الملف وإلكترونيات الطاقة | اعتماد مطلق؛ أي انقطاع يعرض للفشل الكارثي |
| جسم الفرن / الإطار | يوفر الدعم الهيكلي لجميع المكونات | يجب أن يتحمل القوى الكهرومغناطيسية ووزن الشحنة الثقيل |
