LPCVD تعني الترسيب الكيميائي للبخار بالضغط المنخفض (Low-Pressure Chemical Vapor Deposition). إنها عملية أساسية تستخدم في التصنيع الدقيق وتصنيع أشباه الموصلات لنمو أغشية رقيقة عالية الجودة بشكل استثنائي من المواد على ركيزة، مثل رقاقة السيليكون. تعد هذه الطريقة حجر الزاوية لبناء الهياكل المعقدة والطبقات التي تشكل الأجهزة الإلكترونية الدقيقة الحديثة.
مصطلح "الضغط المنخفض" ليس مجرد تفصيل؛ إنه السمة المميزة التي تمكن العملية. من خلال العمل في شبه فراغ، تُنشئ LPCVD أغشية ذات توحيد فائق وقدرة لا مثيل لها على تغطية الهياكل ثلاثية الأبعاد المعقدة بشكل متطابق.
كيف تعمل LPCVD: نظرة داخل الغرفة
LPCVD هي عملية حرارية تعتمد على التفاعلات الكيميائية التي تحدث مباشرة على سطح الركيزة الساخنة. فهم العناصر الرئيسية يكشف لماذا هي فعالة للغاية.
دور الفراغ (الضغط المنخفض)
تتم العملية داخل غرفة محكمة الإغلاق حيث يتم تقليل الضغط إلى شبه فراغ (عادة من 0.1 إلى 1.0 تور). هذا الضغط المنخفض حاسم لأنه يزيد بشكل كبير من متوسط المسار الحر لجزيئات الغاز — متوسط المسافة التي يقطعها الجزيء قبل الاصطدام بآخر.
يسمح هذا لغازات السلائف بالانتقال عبر الغرفة والوصول إلى جميع أسطح الركيزة دون التفاعل قبل الأوان في الطور الغازي.
التفاعل الكيميائي على السطح
بمجرد أن تكون الغرفة تحت تفريغ، يتم إدخال غاز أو أكثر من غازات السلائف التفاعلية. يتم تسخين الركائز إلى درجات حرارة عالية، غالبًا ما بين 600 درجة مئوية و 900 درجة مئوية.
توفر هذه الطاقة الحرارية طاقة التنشيط اللازمة لغازات السلائف للتفاعل أو التحلل عند ملامستها للسطح الساخن، تاركة وراءها غشاءً رقيقًا صلبًا ومستقرًا. على سبيل المثال، يستخدم غاز السيلان (SiH₄) لترسيب طبقة من السيليكون النقي.
النتيجة: غشاء عالي الجودة
نظرًا لأن التفاعل مدفوع بدرجة حرارة السطح وليس بالنقل في الطور الغازي، ينمو الغشاء بمعدل متحكم فيه ويمكن التنبؤ به. ينتج عن هذا أغشية موحدة للغاية عبر الركيزة بأكملها ومتطابقة، مما يعني أنها تغطي الجدران الجانبية الرأسية للخنادق بنفس سمك تغطيتها للأسطح العلوية المسطحة.
لماذا الضغط المنخفض هو العامل الحاسم
تؤدي بيئة الضغط المنخفض مباشرة إلى أهم ميزتين لـ LPCVD: التوحيد والمطابقة. غالبًا ما تكون هذه الخصائص غير قابلة للتفاوض لتصنيع الأجهزة عالية الأداء.
تحقيق توحيد فائق
عند الضغوط المنخفضة، يقتصر معدل الترسيب على سرعة التفاعل الكيميائي على السطح، وليس على المعدل الذي يمكن أن تنتقل به جزيئات الغاز إلى السطح (النقل الكتلي).
يضمن هذا النظام المحدود بمعدل التفاعل أن ينمو الغشاء بنفس السرعة في كل مكان، بغض النظر عن الاختلافات الطفيفة في تدفق الغاز. يسمح هذا بتكديس عشرات أو حتى مئات الرقائق عموديًا في فرن وتغطيتها في وقت واحد بتوحيد ممتاز.
الحصول على مطابقة ممتازة
يضمن المسار الحر الطويل لجزيئات الغاز قدرتها على الانتشار عميقًا في الخنادق والهياكل المعقدة ذات النسبة العالية للعمق إلى العرض قبل التفاعل.
فكر في الأمر مثل رش الطلاء (عملية خط البصر التي تترك "ظلالًا") مقابل غمس جسم في حوض صبغة (الذي يغطي جميع الأسطح بالتساوي). تعمل LPCVD مثل الصبغة، مما يوفر طلاءً مثاليًا ومتطابقًا وهو أمر ضروري للعزل أو التوصيل عبر التضاريس المعقدة.
فهم المفاضلات: LPCVD مقابل الطرق الأخرى
LPCVD هي أداة قوية، لكنها ليست الأداة الوحيدة المتاحة. تتمثل مفاضلتها الأساسية في درجة حرارة التشغيل العالية، والتي تحدد مكان استخدامها في تدفق التصنيع.
LPCVD مقابل PECVD: معضلة درجة الحرارة
تستخدم الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) مجالًا كهرومغناطيسيًا لإنشاء بلازما، والتي توفر الطاقة للتفاعل الكيميائي بدلاً من الحرارة العالية. يسمح هذا لـ PECVD بالعمل عند درجات حرارة أقل بكثير (مثل 200-400 درجة مئوية).
ومع ذلك، غالبًا ما تكون أغشية PECVD ذات كثافة أقل، وإجهاد داخلي أعلى، وتحتوي على ملوثات مثل الهيدروجين من غازات السلائف. أغشية LPCVD بشكل عام أنقى وأكثر استقرارًا.
LPCVD مقابل PVD: الترسيب الكيميائي مقابل الفيزيائي
تستخدم طرق الترسيب الفيزيائي للبخار (PVD) مثل الرش قوة فيزيائية (مثل قصف الأيونات) لضرب الذرات من هدف وترسيبها على ركيزة.
PVD هي عملية خط البصر، مما يؤدي إلى ضعف المطابقة. إنها ممتازة لترسيب المعادن على الأسطح المسطحة ولكن لا يمكنها تغطية الجدران الجانبية للخنادق العميقة بفعالية، وهي مهمة تتفوق فيها LPCVD.
اتخاذ القرار الصحيح لهدفك
يعتمد الاختيار بين LPCVD وتقنيات الترسيب الأخرى بالكامل على متطلبات المواد والقيود الحرارية لخطوة التصنيع.
- إذا كان تركيزك الأساسي هو أعلى جودة هيكلية ومطابقة: LPCVD هو المعيار الذي لا مثيل له للأغشية الأساسية مثل البولي سيليكون ونيتريد السيليكون التي تحدد بوابات الترانزستور وتوفر عزلًا قويًا.
- إذا كان تركيزك الأساسي هو ترسيب غشاء عند درجات حرارة منخفضة: PECVD ضروري عند ترسيب الطبقات فوق المواد التي لا يمكنها تحمل الحرارة العالية، مثل وصلات الألومنيوم أو النحاس.
- إذا كان تركيزك الأساسي هو ترسيب غشاء معدني بسرعة: PVD (الرش) هي الطريقة المفضلة لإنشاء الطبقات المعدنية المستخدمة للأسلاك والوصلات.
في النهاية، فهم الفيزياء وراء كل طريقة ترسيب يمكّنك من اختيار العملية الدقيقة اللازمة لبناء أجهزة موثوقة وعالية الأداء.
جدول الملخص:
| الجانب الرئيسي | خاصية LPCVD |
|---|---|
| نوع العملية | الترسيب الكيميائي الحراري للبخار |
| ضغط التشغيل | ضغط منخفض (0.1 - 1.0 تور) |
| درجة الحرارة النموذجية | عالية (600 درجة مئوية - 900 درجة مئوية) |
| الميزة الأساسية | توحيد فائق للغشاء ومطابقة |
| الأفضل لـ | الأغشية الأساسية (مثل البولي سيليكون، نيتريد السيليكون) على الركائز المقاومة للحرارة |
هل أنت مستعد لدمج عمليات LPCVD الدقيقة في سير عمل التصنيع الدقيق الخاص بك؟ تتخصص KINTEK في توفير معدات المختبرات عالية الجودة والمواد الاستهلاكية لتصنيع أشباه الموصلات وعلوم المواد المتقدمة. تضمن خبرتنا حصولك على الأدوات الموثوقة اللازمة لتحقيق جودة غشاء فائقة وأداء الجهاز. اتصل بخبرائنا اليوم لمناقشة احتياجات مختبرك المحددة وكيف يمكننا دعم ابتكاراتك.

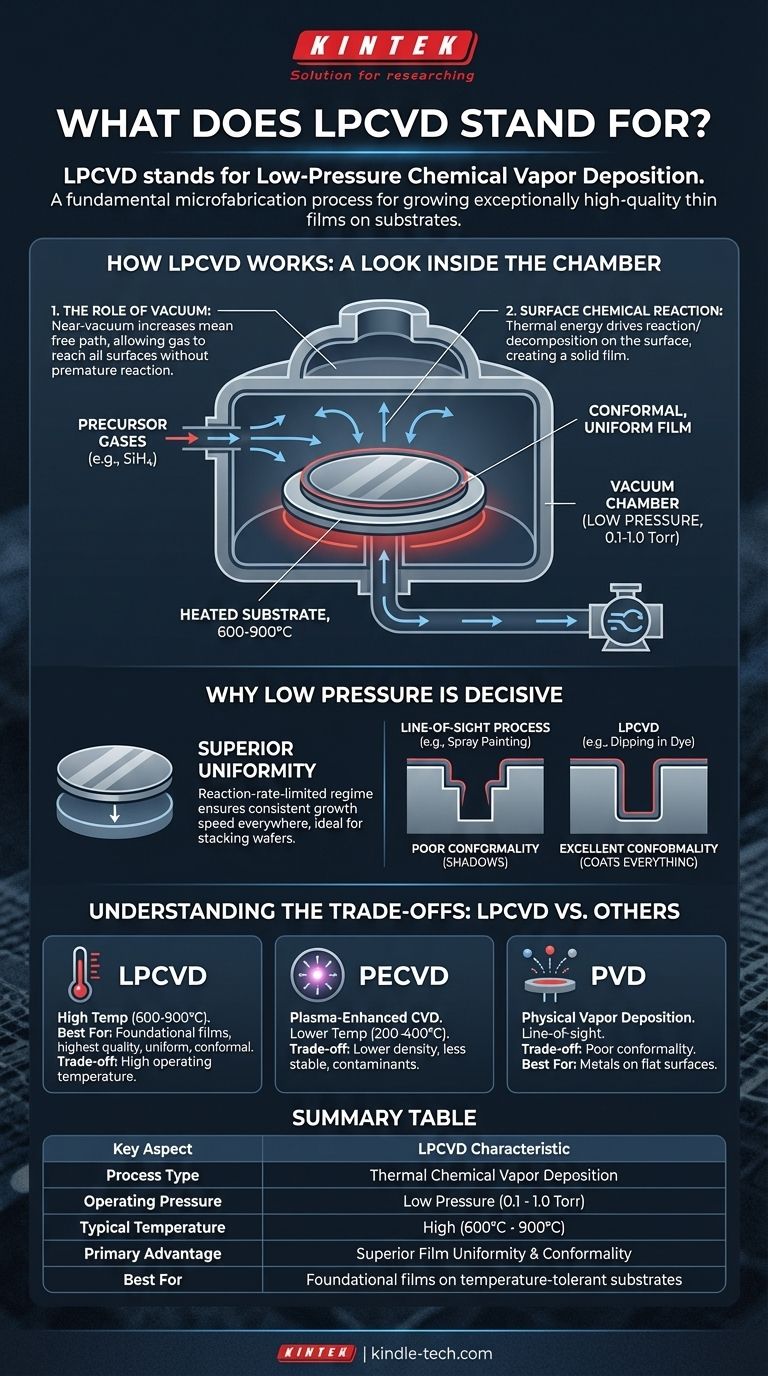

دليل مرئي
