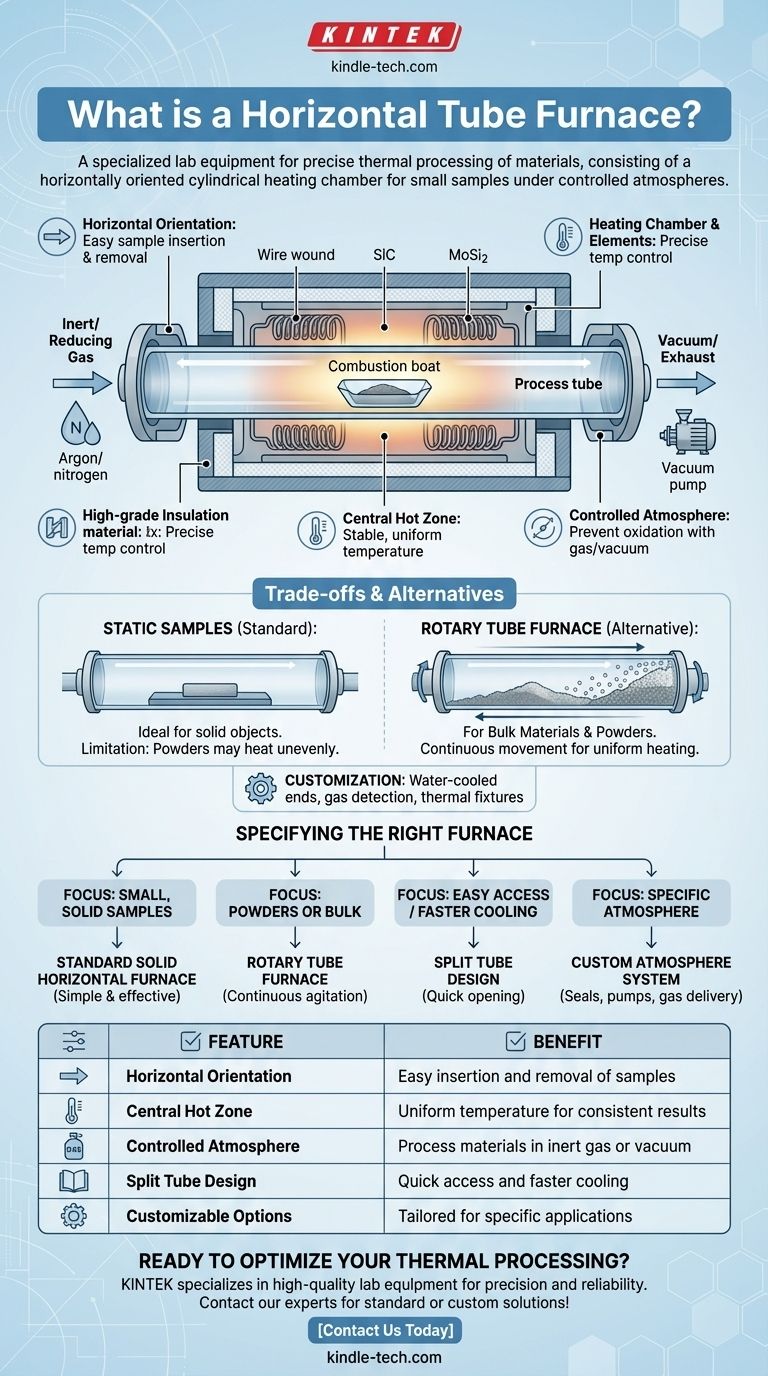

الفرن الأنبوبي الأفقي هو جهاز تسخين متخصص مصمم للمعالجة الحرارية الدقيقة تحت أجواء أو ظروف تفريغ محكومة.وهو مناسب بشكل خاص للعينات ذات القطر الصغير ويتميز بتصميم أفقي لسهولة إدخال العينة وإزالتها.الفرن مجهز بمنطقة تسخين مركزية لضمان توزيع موحد لدرجة الحرارة وغالبًا ما يتضمن قدرات تسخين المناطق.تُستخدم مواد عزل وعناصر تسخين عالية الجودة، مثل الجرح السلكي أو كربيد السيليكون أو ثنائي سيليبدينوم ثنائي النيتروز لتلبية متطلبات تشغيلية محددة.يستخدم هذا النوع من الأفران على نطاق واسع في المختبرات لتطبيقات مثل تخليق المواد والمعالجة الحرارية والتحليل الكيميائي.
شرح النقاط الرئيسية:
-
التصميم والتخطيط:
- صُمم الفرن الأنبوبي الأفقي مع اتجاه أفقي، مما يسهل تحميل وتفريغ العينات بسهولة.ويعد هذا التصميم مفيدًا بشكل خاص للعينات الطويلة أو ذات القطر الصغير التي تتطلب تحديدًا دقيقًا في منطقة التسخين.
- يتميز الفرن عادةً بغرفة تسخين أسطوانية مصنوعة من السيراميك عالي الحرارة، والتي يمكن أن تكون إما قطعة واحدة أو عنصرين شبه أسطوانيين.يضمن هذا التصميم السلامة الهيكلية والاحتفاظ بالحرارة بكفاءة.
-
منطقة التدفئة والانتظام:
- تتمثل إحدى السمات الرئيسية للفرن الأنبوبي الأفقي في منطقة التسخين ذات الموقع المركزي، والتي تضمن توزيعًا موحدًا لدرجة الحرارة عبر العينة.وهذا أمر بالغ الأهمية لتحقيق نتائج متسقة في المعالجة الحرارية.
- قد يشتمل الفرن أيضًا على إمكانات تسخين المناطق، مما يسمح بتكوين درجات حرارة مختلفة على طول الأنبوب.وهذا مفيد للعمليات التي تتطلب تسخين متدرج أو مناطق حرارية متعددة.
-
عناصر التسخين والعزل:
- الفرن مجهز بعناصر تسخين عالية الجودة مثل الجرح السلكي أو كربيد السيليكون أو ثنائي سيليبدينوم ثنائي النيتروز.يتم اختيار هذه العناصر بناءً على نطاق درجة الحرارة المحددة والمتطلبات التشغيلية للتطبيق.
- يتم استخدام مواد عزل من الدرجة الأولى لتقليل فقدان الحرارة وتحسين كفاءة الطاقة.وهذا يضمن قدرة الفرن على الحفاظ على درجات حرارة عالية بأقل استهلاك للطاقة.
-
المكونات والملحقات:
- تشمل المكونات الرئيسية للفرن الأنبوبي الأفقي غرفة التسخين، وأنبوب الكوارتز أو الألومينا، ومضخة تفريغ الهواء، والتجهيزات ذات الصلة.تعمل هذه المكونات معًا لخلق بيئة محكومة للمعالجة الحرارية.
- قد يشتمل الفرن أيضًا على مزدوجات حرارية للتحكم الدقيق في درجة الحرارة من خلال التغذية الراجعة، مما يضمن الحفاظ على درجة الحرارة المطلوبة طوال العملية.
-
التطبيقات:
- الأفران الأنبوبية الأفقية متعددة الاستخدامات ويمكن استخدامها في مجموعة واسعة من التطبيقات المختبرية، بما في ذلك تخليق المواد والمعالجة الحرارية والتحليل الكيميائي.
- وهي مفيدة بشكل خاص للعمليات التي تتطلب أجواء محكومة أو ظروف تفريغ الهواء، مثل تحليل مخلفات الاحتراق الرماد أو تخليق المواد المتقدمة.
-
أنواع الأفران الأنبوبية الأفقية:
- يمكن تصنيف الأفران الأنبوبية الأفقية كأفران أنبوبية صلبة أو أفران أنبوبية مقسمة.تحتوي الأفران الأنبوبية الصلبة على غرفة تسخين مستمرة، بينما تحتوي الأفران الأنبوبية المنقسمة على عنصرين شبه أسطوانيين يمكن فتحهما لسهولة الوصول إلى العينة.
- يشير المصطلح \"أفقي\" إلى اتجاه طول الأسطوانة، والذي عادةً ما يكون محاذيًا أفقيًا لتسهيل مناولة العينة.
-
المزايا:
- يسمح التصميم الأفقي بإدخال العينة وإزالتها بسهولة، مما يجعلها مثالية للعمليات التي تتطلب تحميل وتفريغ متكرر للعينات.
- إن التوزيع الموحد لدرجات الحرارة وقدرات التسخين النطاقي يجعلها مناسبة لمجموعة واسعة من تطبيقات المعالجة الحرارية.
- يضمن استخدام عناصر تسخين ومواد عزل عالية الجودة أداءً موثوقًا وكفاءة في استخدام الطاقة.
لمزيد من المعلومات التفصيلية عن الفرن الأنبوبي الأفقي ، يمكنك استكشاف الموضوع أكثر.
جدول ملخص:
| الميزة | الوصف |
|---|---|
| التصميم | تصميم أفقي لسهولة إدخال العينة وإزالتها. |
| منطقة تسخين | تقع في موقع مركزي لتوزيع موحد لدرجة الحرارة. |
| عناصر التسخين | مواد عالية الجودة مثل كربيد السيليكون أو ثنائي سيليبدينوم ثنائي السيليكيدينوم. |
| العزل | مواد من الدرجة الأولى لكفاءة الطاقة والاحتفاظ بالحرارة. |
| التطبيقات | تركيب المواد والمعالجة الحرارية والتحليل الكيميائي. |
| الأنواع | أفران أنبوبية صلبة أو مجزأة لمعالجة مرنة للعينات. |
| المزايا | سهولة التعامل مع العينات، والتسخين المنتظم، والأداء الموثوق به. |
