في سياق فرن الكيماويات، يُعد SV و PV أهم قيمتين يتم عرضهما على جهاز التحكم في درجة الحرارة الخاص به. يرمز SV إلى القيمة المحددة (Set Value) (أو نقطة الضبط)، وهي درجة الحرارة المستهدفة التي تريد أن يصل إليها الفرن. ويرمز PV إلى قيمة العملية (Process Value) (أو القيمة الحالية)، وهي درجة الحرارة الفعلية المقاسة في الوقت الفعلي داخل الفرن.
تتمثل الوظيفة الكاملة لجهاز التحكم في الفرن في جعل قيمة العملية (PV) تطابق القيمة المحددة (SV). فكر في SV كأمرك - "سخّن إلى 800 درجة مئوية" - و PV كتقرير الفرن في الوقت الفعلي عن تقدمه نحو هذا الأمر.
الوظيفة الأساسية: كيف يتفاعل SV و PV
يعد فهم العلاقة بين SV و PV أمرًا أساسيًا لتشغيل أي معدات تسخين يتم التحكم فيها بواسطة الكمبيوتر. إنهما نصفا نظام تحكم ذي حلقة مغلقة.
SV: تحديد درجة الحرارة المستهدفة
القيمة المحددة (SV) هي درجة الحرارة التشغيلية المطلوبة. وهذا مدخل يحدده المستخدم.
تقوم بتحديد قيمة SV بناءً على متطلبات عمليتك المحددة، مثل الرماد، أو التلدين، أو اختبار المواد. يعد ضبط SV الخطوة الأولى التي تتخذها عند برمجة دورة التسخين.
PV: قياس الواقع في الوقت الفعلي
قيمة العملية (PV) هي درجة الحرارة الفعلية داخل حجرة الفرن في أي لحظة. وهي قيمة مُقاسة، وليست إعدادًا.
يتم توفير هذه القراءة بواسطة مستشعر، وعادة ما يكون مزدوجًا حراريًا (thermocouple)، وهو مسبار قوي مصمم لتحمل الحرارة الشديدة. يراقب جهاز التحكم باستمرار إشارة المزدوج الحراري لعرض قيمة PV الحالية.
جهاز التحكم: العقل الذي يغلق الحلقة
جهاز التحكم في درجة حرارة الفرن هو العقل الذي يربط بين SV و PV. وظيفته الوحيدة هي مقارنة القيمتين باستمرار.
يُعرف الفرق بين SV و PV باسم "الخطأ". هدف جهاز التحكم هو تقليل هذا الخطأ إلى الصفر عن طريق تعديل الطاقة إلى عناصر التسخين. وهذا يشبه منظم الحرارة في منزلك: تقوم بتعيين درجة الحرارة (SV)، ويقيس درجة حرارة الهواء في الغرفة (PV)، ويقوم بتشغيل أو إيقاف تشغيل التدفئة وفقًا لذلك.
فهم عملية التحكم
يؤدي التفاعل بين SV و PV إلى تنظيم سلوك الفرن أثناء التسخين والحفاظ على درجة الحرارة.
دورة التسخين: من البرودة إلى نقطة الضبط
عند تشغيل الفرن لأول مرة، تكون قيمة PV عند درجة حرارة الغرفة بينما يتم ضبط SV على قيمة عالية (على سبيل المثال، 900 درجة مئوية). يرى جهاز التحكم خطأً كبيرًا (SV > PV).
استجابةً لذلك، يطبق جهاز التحكم الطاقة الكاملة على عناصر التسخين لرفع درجة الحرارة في أسرع وقت ممكن. ومع اقتراب قيمة PV من قيمة SV، سيبدأ جهاز التحكم الذكي (مثل جهاز تحكم PID) في تقليل الطاقة لمنع تجاوز الهدف.
الحفاظ على الاستقرار: الحالة المستقرة
بمجرد وصول قيمة PV إلى قيمة SV، تتحول وظيفة جهاز التحكم من التسخين السريع إلى الصيانة الدقيقة. وهذا ما يسمى غالبًا بفترة "النقع" أو "التوقف المؤقت".
سيقوم جهاز التحكم بإجراء تعديلات صغيرة ومستمرة، حيث ينبض بالطاقة إلى عناصر التسخين بالقدر الكافي فقط لمواجهة فقدان الحرارة إلى البيئة المحيطة. وهذا يضمن بقاء قيمة PV مستقرة وقريبة قدر الإمكان من قيمة SV طوال مدة عمليتك.
المزالق الشائعة واستكشاف الأخطاء وإصلاحها
تعد العلاقة بين SV و PV أداة التشخيص الأساسية لديك لتحديد مشاكل الفرن.
لماذا لا تصل قيمة PV إلى SV؟
إذا توقفت قيمة PV عن العمل عند مستوى أقل بكثير من قيمة SV، فهذا يشير إلى أن الفرن لا يمكنه توليد حرارة كافية للوصول إلى الهدف.
عادةً ما يكون هذا ناتجًا عن عنصر تسخين معيب، أو فقدان كبير للحرارة بسبب باب غير محكم الإغلاق، أو إعداد جهاز تحكم يحد من أقصى خرج للطاقة.
لماذا تتجاوز قيمة PV قيمة SV؟
يحدث التجاوز عندما ترتفع درجة الحرارة بشكل كبير عن نقطة الضبط قبل أن تستقر. وهذا يمكن أن يتلف العمليات الحساسة.
هذا دائمًا تقريبًا علامة على ضبط ضعيف لجهاز التحكم. يقوم جهاز التحكم بتطبيق طاقة مفرطة وبشكل مفرط مع اقترابه من نقطة الضبط. تحتوي معظم أجهزة التحكم الحديثة على وظيفة الضبط التلقائي (autotune) التي تقوم بتشغيل دورة اختبار "لتعلم" الخصائص الحرارية للفرن وتحسين سلوكه.
ماذا لو كانت قراءة PV متقلبة أو غير صحيحة؟
تشير قراءة PV المتقلبة أو غير المستقرة أو غير الصحيحة بوضوح عادةً إلى مشكلة في المستشعر.
تحقق من وجود اتصال مفكك أو مزدوج حراري فاشل. مع تقدم المزدوجات الحرارية في العمر، يمكن أن تتدهور وتفقد الدقة، مما يتطلب استبدالها.
فهم شاشة عرض الفرن الخاص بك
يعد التفسير الصحيح لـ SV و PV هو المفتاح لتحقيق نتائج قابلة للتكرار وناجحة في عملياتك الحرارية. استخدم شاشة العرض كنافذة على أداء الفرن.
- إذا كان تركيزك الأساسي هو إجراء دورة تسخين بسيطة: اضبط درجة الحرارة المطلوبة (SV) وراقب قيمة PV حتى تستقر عند تلك القيمة قبل بدء مؤقت عمليتك.
- إذا كان تركيزك الأساسي هو استكشاف مشكلة وإصلاحها: العلاقة بين SV و PV هي أداة التشخيص الرئيسية لديك. إذا لم تتمكن PV من الوصول إلى SV، فتحقق من الطاقة وفقدان الحرارة. إذا تجاوزت PV أو تذبذبت، فتحقق من ضبط جهاز التحكم.
- إذا كان تركيزك الأساسي هو تحقيق دقة عالية: استخدم وظيفة "الضبط التلقائي" لجهاز التحكم قبل إجراء العمليات الحرجة لتقليل الفرق بين PV و SV ومنع تجاوز درجة الحرارة.
إن فهم الديناميكية بين أمرك (SV) واستجابة النظام (PV) يمكّنك من التحكم في عملياتك الحرارية بدقة وثقة.
جدول الملخص:
| المصطلح | الاختصار | المعنى | الدور |
|---|---|---|---|
| القيمة المحددة | SV | درجة الحرارة المستهدفة التي تحددها | أمرك للفرن |
| قيمة العملية | PV | درجة الحرارة الفعلية في الوقت الفعلي داخل الفرن | ملاحظات الفرن حول حالته الحالية |
احصل على معالجة حرارية دقيقة وموثوقة مع أفران الكيماويات المتقدمة من KINTEK.
يعد فهم SV و PV مجرد الخطوة الأولى. تم تصميم معداتنا المخبرية لتحقيق استقرار ودقة استثنائيين في درجات الحرارة، مما يضمن توافق قيم SV و PV الخاصة بك تمامًا للحصول على نتائج قابلة للتكرار في عمليات الرماد والتلدين واختبار المواد.
دع KINTEK تمكّن مختبرك:
- تحكم دقيق: تعمل وحدات تحكم PID المتقدمة على تقليل التجاوز والحفاظ على تجانس حراري صارم.
- المتانة والأمان: مبنية بعناصر تسخين ومزدوجات حرارية قوية لأداء طويل الأمد.
- دعم الخبراء: احصل على إرشادات حول ضبط جهاز التحكم واستكشاف الأخطاء وإصلاحها وتحسين عملياتك الحرارية.
هل أنت مستعد لتعزيز قدرات مختبرك؟ اتصل بخبرائنا اليوم للعثور على فرن الكيماويات المثالي لاحتياجات تطبيقك المحددة.

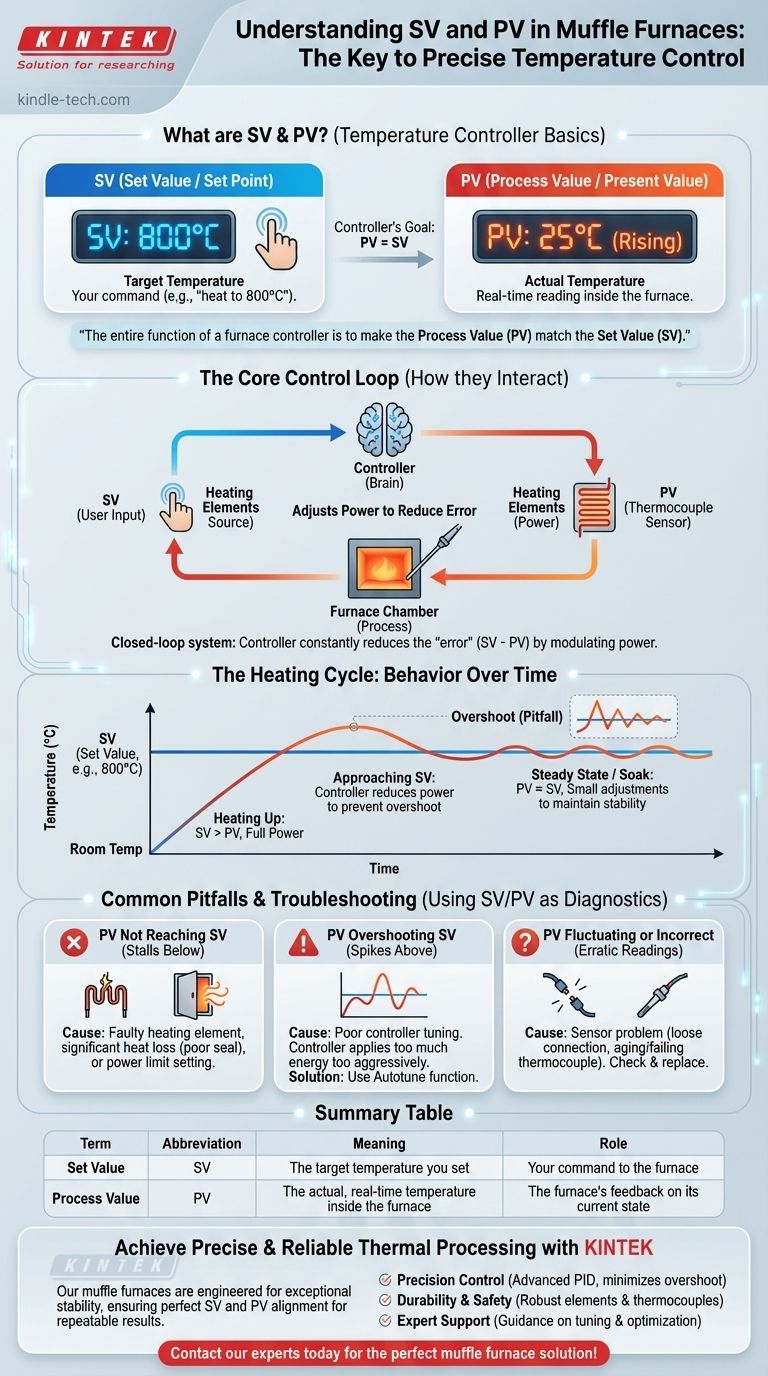

دليل مرئي
