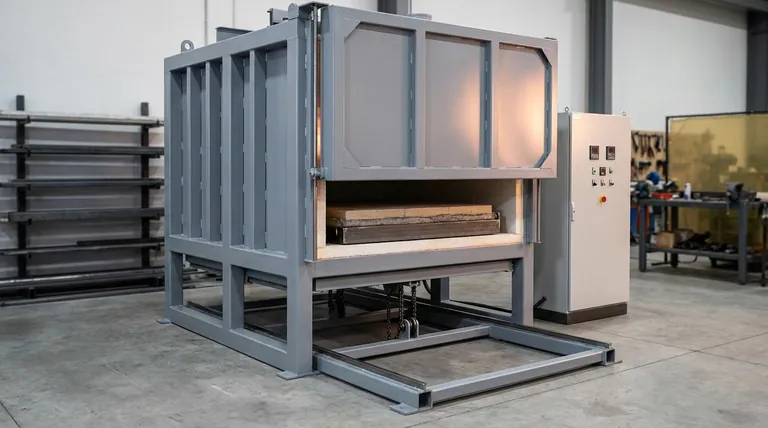

ما هو هيكل جسم الفرن؟ الكشف عن التصميم ثنائي الطبقات للتحكم الحراري الفائق

باختصار، يتكون جسم الفرن من هيكل ثنائي الطبقات مصمم للاحتواء. وهو يتألف من غلاف خارجي قوي وصلب - مصنوع عادةً من الفولاذ الملحوم - يوفر الدعم الميكانيكي، وبطانة داخلية متخصصة مصنوعة من مواد حرارية يمكنها تحمل الحرارة الشديدة وعزل الغلاف الخارجي. يمثل هذا النهج الطبقي المبدأ الأساسي وراء بناء جميع الأفران تقريبًا.

يتمثل التحدي الأساسي في تصميم الفرن في احتواء الطاقة الحرارية الهائلة والتحكم فيها بأمان. الحل ليس مادة واحدة، بل نظام: غلاف خارجي هيكلي يحمي بطانة داخلية مقاومة للحرارة ويدعمها، مع أنظمة متكاملة للتدفئة والتبريد والوصول مصممة خصيصًا للغرض المحدد للفرن.

المبدأ الأساسي: تصميم من طبقتين

في جوهره، يحل جسم الفرن مشكلتين متميزتين: توفير السلامة الهيكلية وتحمل درجات الحرارة القصوى. ويتحقق ذلك بتخصيص هذين الدورين لطبقتين مختلفتين.

الغلاف الخارجي: السلامة الهيكلية والحماية

الطبقة الخارجية، أو الغلاف، هي هيكل الفرن العظمي. فهو يوفر القوة الميكانيكية اللازمة لتثبيت المجموعة بأكملها معًا.

عادةً ما يتم تصنيع هذا الغلاف من صفائح فولاذية سميكة، ويتم لحامها غالبًا بإطار من الفولاذ المقطع. في التطبيقات التي تتطلب مقاومة التآكل أو نقاء الفراغ، يعتبر الفولاذ المقاوم للصدأ المادة المفضلة.

تتمثل المهمة الأساسية للغلاف في مقاومة الإجهاد المادي. ويشمل ذلك وزن الفرن نفسه، والقوى الناتجة عن آليات التحميل، وأي ضغط داخلي. ويجب أن يحافظ على شكله وصلابته دون تشوه، حتى عندما يكون الجزء الداخلي في ذروة درجة حرارته.

البطانة الداخلية: احتواء الحرارة الشديدة

داخل الغلاف توجد البطانة الحرارية، التي تشكل غرفة التسخين أو "المنطقة الساخنة". هذه هي الطبقة التي تواجه الحرارة الشديدة مباشرة.

هذه البطانة مصنوعة من مواد حرارية - وهي مواد سيراميكية متخصصة مصممة لامتلاك نقاط انصهار عالية جدًا وموصلية حرارية منخفضة. تشمل الأمثلة الشائعة طوب السيليكا، أو كتل المغنيزيت، أو ألياف السيراميك الألومينا.

تؤدي المادة الحرارية وظيفتين حاسمتين: فهي تحتوي الحرارة داخل الفرن وتعزل غلاف الفولاذ الخارجي، مما يمنعه من السخونة المفرطة وفقدان قوته الهيكلية.

دمج الأنظمة الأساسية

جسم الفرن ليس مجرد حاوية سلبية؛ بل هو نظام نشط يحتوي على مكونات حيوية مدمجة مباشرة في هيكله.

غرفة التسخين والعناصر

عادةً ما تكون عناصر التسخين، مثل الملفات أو الأشرطة، مغروسة داخل البطانة الحرارية أو ملفوفة حولها. يضمن هذا الوضع توليد الحرارة وتوزيعها بالتساوي في جميع أنحاء الغرفة من أجل معالجة موحدة.

آليات التبريد الأساسية

على عكس ما قد يبدو، يعد التبريد جزءًا حيويًا من جسم الفرن عالي الحرارة. غالبًا ما يتم بناء قنوات تبريد المياه مباشرة في غلاف الفولاذ، والأبواب، والمناطق المحيطة بالأختام أو الأقطاب الكهربائية.

هذا التبريد النشط ضروري لحماية المكونات الهيكلية، وإطالة عمر الأختام، وضمان تدرج حراري حاد بين الداخل الساخن والخارج الآمن.

الوصول، الختم، والدعم

يتضمن الجسم جميع نقاط الوصول الضرورية، مثل الأبواب أو الأغطية العلوية القابلة للإزالة على شكل "جرس". بالنسبة للأفران التي تعمل بالفراغ أو ذات الغلاف الجوي المتحكم فيه، تتميز هذه الفتحات بأختام مصممة بدقة.

غالبًا ما يتم تثبيت جسم الفرن بأكمله على وحدة تحكم أو إطار يدعم أيضًا مضخات التفريغ، ومشعبات الغاز، وأنظمة التحكم، مما يخلق وحدة واحدة متكاملة.

فهم المفاضلات

يتضمن البناء المحدد لجسم الفرن مفاضلات هندسية حرجة بناءً على تطبيقه المقصود، ونطاق درجة الحرارة، والميزانية.

البطانة الحرارية: الطوب مقابل الألياف

توفر الطوب الحراري الكثيف (مثل السيليكا أو المغنيزيت) متانة ممتازة ومقاومة كيميائية، مما يجعلها مثالية لعمليات الصناعة الثقيلة مثل صهر المعادن. ومع ذلك، فإن لديها كتلة حرارية عالية، مما يعني أنها تسخن وتبرد ببطء.

تتميز عوازل ألياف السيراميك بأنها خفيفة الوزن ولها كتلة حرارية منخفضة، مما يسمح بدورات تسخين وتبريد سريعة جدًا. وهذا يجعلها مثالية للأفران المخبرية وأفران الاختبار، ولكنها أقل متانة بشكل عام من الطوب.

مادة الغلاف: الفولاذ الكربوني مقابل الفولاذ المقاوم للصدأ

يعد غلاف الفولاذ الكربوني القياسي قويًا وفعالاً من حيث التكلفة لمعظم الأفران التي تعمل في الهواء.

يستخدم الفولاذ المقاوم للصدأ عند الحاجة إلى مقاومة التآكل أو في تطبيقات التفريغ العالي حيث يجب تقليل انبعاث الغازات من مادة الغلاف للحفاظ على بيئة نقية.

شكل التصميم: أسطواني مقابل صندوقي

توفر الأجسام الأسطوانية، بما في ذلك الأفران الأنبوبية، قوة هيكلية متأصلة وتعزز التسخين الموحد، مما يجعلها مثالية للعديد من التطبيقات عالية الضغط ودرجات الحرارة العالية.

توفر الحجرات الصندوقية أو المستطيلة وصولاً أسهل وهي أكثر كفاءة لمعالجة الأجزاء الكبيرة أو المسطحة أو ذات الأشكال الغريبة.

كيف يتبع الشكل الوظيفة في تصميم الفرن

يتم تحديد هيكل جسم الفرن بالكامل من خلال وظيفته. من خلال ملاحظة بنائه، يمكنك استنتاج غرضه.

• إذا كان تركيزك الأساسي هو أقصى درجة حرارة ومتانة (مثل صناعة الصلب): توقع أن ترى غلافًا فولاذيًا ضخمًا ذا جدران سميكة مبطنًا بطوب حراري كثيف وثقيل لتحمل الإجهاد الحراري والميكانيكي.
• إذا كان تركيزك الأساسي هو التسخين السريع في بيئة نظيفة (مثل الأبحاث المخبرية): ستجد غلافًا أخف وزنًا، غالبًا ما يكون مفصليًا لسهولة الوصول، مع عزل من ألياف السيراميك وأنبوب معالجة من الكوارتز أو الألومينا.
• إذا كان تركيزك الأساسي هو فراغ متحكم فيه أو غلاف جوي خاص: ابحث عن جسم من الفولاذ المقاوم للصدأ مُشكل بدقة مع قنوات تبريد مياه قوية وشِفاه معقدة لضمان إغلاق محكم للفراغ.

في نهاية المطاف، كل عنصر من عناصر جسم الفرن هو اختيار هندسي متعمد مصمم للتحكم في الطاقة الحرارية الشديدة واحتوائها بأمان وفعالية.

جدول ملخص:

المكون	المادة	الوظيفة الأساسية
الغلاف الخارجي	فولاذ ملحوم (كربوني أو مقاوم للصدأ)	يوفر السلامة الهيكلية والدعم الميكانيكي
البطانة الداخلية	مواد حرارية (طوب، ألياف سيراميك)	يتحمل الحرارة الشديدة ويعزل الغلاف الخارجي
عناصر التسخين	ملفات أو أشرطة مغروسة في البطانة	توليد الحرارة وتوزيعها بالتساوي
نظام التبريد	قنوات تبريد المياه في الغلاف	حماية المكونات الهيكلية والأختام

هل تحتاج إلى فرن مصمم لمتطلبات المعالجة الحرارية الخاصة بك؟
في KINTEK، نحن متخصصون في المعدات والمواد الاستهلاكية المخبرية، ونصنع أفرانًا ذات أجسام مصممة بدقة لتناسب تطبيقك - سواء كان ذلك للتسخين السريع في الأبحاث أو للاستخدام الصناعي المتين وعالي الحرارة. تضمن خبرتنا الأداء الأمثل والسلامة والكفاءة.
اتصل بنا اليوم لمناقشة كيف يمكن لحلول KINTEK تعزيز قدرات مختبرك!

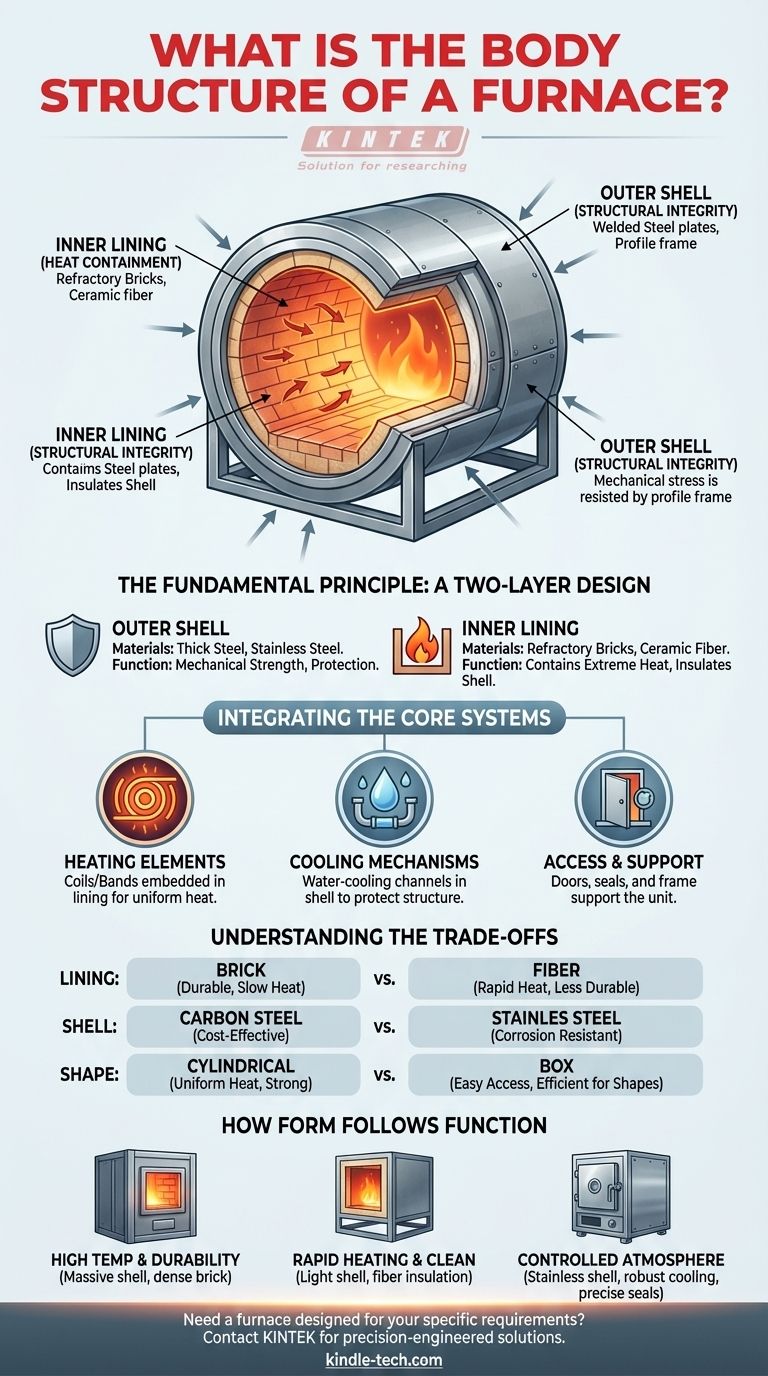

دليل مرئي
