ما الفرق بين أشباه الموصلات CVD و PVD؟ الترسيب الفيزيائي مقابل الكيميائي للأغشية الرقيقة

الفرق الجوهري هو أن الترسيب الفيزيائي للبخار (PVD) هو عملية ميكانيكية، بينما الترسيب الكيميائي للبخار (CVD) هو عملية كيميائية. يستخدم PVD قوى فيزيائية لنقل مادة من مصدر إلى ركيزة، مثل رش الطلاء بالذرات. في المقابل، يستخدم CVD غازات تفاعلية تخضع لتفاعل كيميائي مباشرة على سطح الركيزة لتنمية طبقة جديدة من المواد.

بينما يعتبر كل من PVD و CVD طريقتين لترسيب الأغشية الرقيقة الضرورية في تصنيع أشباه الموصلات، يكمن التمييز الأساسي في آليتهما. PVD هي عملية نقل فيزيائي بخط رؤية مباشر، بينما CVD هو تفاعل كيميائي "ينمو" فيلماً، مما يسمح له بالتوافق مع الأسطح المعقدة.

آليات الترسيب: فيزيائي مقابل كيميائي

لفهم متى ولماذا نستخدم كل طريقة، يجب أن ننظر أولاً إلى كيفية عملهما. تكشف الأسماء نفسها عن مبادئ التشغيل الأساسية لكل منهما.

كيف يعمل الترسيب الفيزيائي للبخار (PVD)

PVD هي عملية نقل فيزيائي تتم في فراغ. يتم تحويل مادة مصدر صلبة أو سائلة إلى بخار من خلال طريقة فيزيائية، مثل التسخين أو التذرية.

ثم ينتقل هذا البخار في خط مستقيم – "خط رؤية مباشر" – ويتكثف على الركيزة الأكثر برودة، مكونًا فيلمًا كثيفًا. لا تحدث تفاعلات كيميائية أثناء هذا الترسيب.

كيف يعمل الترسيب الكيميائي للبخار (CVD)

CVD هي عملية مدفوعة بالتفاعلات الكيميائية. يتم إدخال غازات بادئة متطايرة، تحتوي على الذرات اللازمة للفيلم، إلى غرفة التفاعل.

تتفاعل هذه الغازات على سطح ركيزة ساخنة، وتتحلل لتشكل الفيلم الصلب المطلوب. ثم يتم إزالة المنتجات الثانوية الغازية من التفاعل من الغرفة.

الاختلافات الرئيسية في التطبيق والنتائج

يؤثر الاختيار بين PVD و CVD بشكل كبير على خصائص الفيلم الناتج، وظروف العملية، وأنواع المواد التي يمكن ترسيبها.

جودة الفيلم ومطابقته

يتفوق CVD في إنشاء أغشية عالية التوافق. نظرًا لأن الترسيب يعتمد على تفاعل كيميائي يحدث في كل مكان على السطح، فإنه يمكن أن يغطي بشكل موحد الهياكل المعقدة ثلاثية الأبعاد الشائعة في الرقائق الدقيقة الحديثة.

PVD هي عملية خط رؤية مباشر. وهذا يجعلها ممتازة لترسيب الأغشية الكثيفة على الأسطح المسطحة ولكنها قد تؤدي إلى تغطية غير متساوية أو "تظليل" على التضاريس المعقدة.

ظروف العملية والسلامة

لا يتطلب PVD عمومًا تسخين الركيزة نفسها إلى درجات حرارة عالية، على الرغم من أن ظروف الغرفة تكون ساخنة. ويستخدم عادة مواد مصدر غير سامة، مما يجعل العملية أبسط وأكثر أمانًا في التعامل.

يتطلب CVD غالبًا درجات حرارة عالية للركيزة لتنشيط ودفع التفاعلات الكيميائية الضرورية. يمكن أن تكون الغازات البادئة المستخدمة سامة أو مسببة للتآكل أو قابلة للاشتعال، مما يتطلب بروتوكولات سلامة ومعالجة أكثر تعقيدًا.

ترسيب المواد

يستخدم PVD بشكل أساسي لترسيب العناصر وبعض السبائك، خاصة المعادن لإنشاء طبقات موصلة ووصلات بينية في الشريحة.

CVD أكثر تنوعًا في إنشاء المواد المركبة. من خلال الاختيار الدقيق للغازات البادئة، يمكن ترسيب مجموعة واسعة من العوازل عالية النقاء (مثل ثاني أكسيد السيليكون) وأشباه الموصلات (مثل نيتريد السيليكون)، والتي تعتبر حاسمة لأداء الجهاز.

فهم المفاضلات

لا توجد طريقة متفوقة عالميًا؛ إنها أدوات مصممة لمهام مختلفة، ولكل منها مجموعة مزاياها وقيودها الخاصة.

PVD: السرعة مقابل التغطية

غالبًا ما يكون PVD طريقة ترسيب أسرع وأكثر مباشرة، خاصة للمعادن النقية. يكمن قيده الأساسي في طبيعة خط الرؤية المباشر، مما يجعله غير مناسب للتطبيقات التي تتطلب تغطية مثالية وموحدة على الأسطح المعقدة غير المستوية.

CVD: الجودة مقابل التعقيد

يوفر CVD جودة فيلم ونقاء وتوافقًا استثنائيًا، وهو أمر ضروري لبناء ترانزستورات عالية الأداء وأجهزة أخرى على نطاق ميكروني. تأتي هذه الجودة على حساب تعقيد العملية، ودرجات الحرارة العالية، والحاجة إلى إدارة التفاعلات الكيميائية ومنتجاتها الثانوية الخطرة.

اتخاذ القرار الصحيح لتطبيقك

يعتمد قرارك النهائي كليًا على الطبقة المحددة التي تحاول إنشاؤها داخل جهاز أشباه الموصلات.

• إذا كان تركيزك الأساسي هو ترسيب طبقة معدنية نقية للوصلات البينية على سطح مستوٍ نسبيًا: عادةً ما يكون PVD هو الخيار الأكثر مباشرة وكفاءة وفعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو تنمية طبقة عازلة أو شبه موصلة عالية النقاء وموحدة على تضاريس معقدة: CVD هي الطريقة الأفضل لتحقيق الجودة والتوافق المطلوبين.

في النهاية، يكمن الاختيار بين هذه التقنيات في اختيار الأداة المناسبة – النقل الفيزيائي أو النمو الكيميائي – لبناء الهيكل الدقيق على المستوى الذري الذي تحتاجه.

جدول الملخص:

الميزة	PVD (الترسيب الفيزيائي للبخار)	CVD (الترسيب الكيميائي للبخار)
الآلية	نقل فيزيائي (خط رؤية مباشر)	تفاعل كيميائي على الركيزة
توافق الفيلم	جيد للأسطح المسطحة	ممتاز للهياكل ثلاثية الأبعاد المعقدة
المواد	المعادن والسبائك بشكل أساسي	مجموعة واسعة من المركبات (العوازل، أشباه الموصلات)
درجة حرارة العملية	درجات حرارة ركيزة أقل	يتطلب درجات حرارة ركيزة عالية
السلامة	أكثر أمانًا بشكل عام، مواد غير سامة	تعامل معقد مع الغازات التفاعلية

هل تحتاج إلى مساعدة في اختيار طريقة الترسيب المناسبة لتطبيق أشباه الموصلات الخاص بك؟

في KINTEK، نحن متخصصون في توفير معدات المختبرات المتقدمة والمواد الاستهلاكية لتصنيع أشباه الموصلات. يمكن لخبرائنا مساعدتك في:

• اختيار تقنية الترسيب المثلى لموادك ومتطلبات جهازك المحددة • توفير أنظمة PVD و CVD موثوقة تقدم أغشية رقيقة دقيقة وعالية الجودة • تحسين معلمات عمليتك لتحقيق أقصى قدر من الكفاءة والأداء • الوصول إلى دعم شامل للتركيب والصيانة واستكشاف الأخطاء وإصلاحها

سواء كنت تعمل على وصلات بينية، أو عوازل، أو هياكل ثلاثية الأبعاد معقدة، فلدينا الحلول لتعزيز عملية تصنيع أشباه الموصلات الخاصة بك.

اتصل بأخصائيينا الفنيين اليوم لمناقشة احتياجاتك المحددة واكتشاف كيف يمكن لمعدات أشباه الموصلات من KINTEK تسريع نجاحك في البحث والإنتاج.

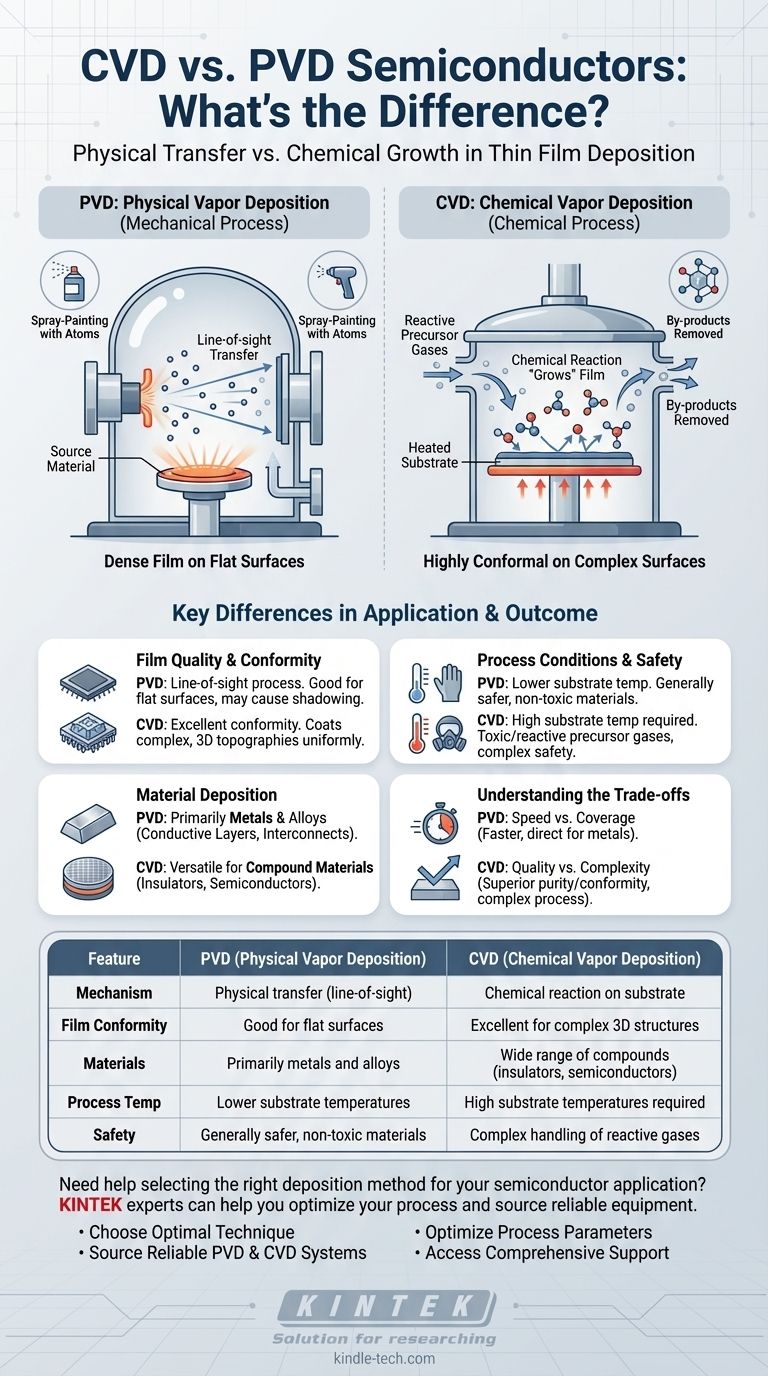

دليل مرئي
