ما هو الفرق بين الفرن العادي وفرن البوتقة (Muffle Furnace)؟ المفتاح هو العزل من أجل النقاء والدقة

في جوهره، يعد فرن البوتقة نوعًا محددًا من الأفران يتميز بطريقة التسخين. في حين أن مصطلح "فرن" هو فئة واسعة لأي جهاز تسخين عالي الحرارة، فإن "فرن البوتقة" يستخدم تحديدًا حجرة معزولة - وهي البوتقة (muffle) - لفصل المادة التي يتم تسخينها عن مصدر الحرارة المباشر وأي ملوثات محتملة. يضمن هذا التصميم بيئة تسخين نظيفة ومتحكم بها وموحدة.

الفرق الأساسي هو العزل. يقوم فرن البوتقة بتسخين المادة داخل حجرة مغلقة لمنع التلوث، مما يجعله مثاليًا للأعمال المخبرية الدقيقة. الفرن العادي هو مصطلح أوسع وقد يعرض المادة مباشرةً للهب أو عناصر التسخين، وهو أمر شائع في العمليات الصناعية واسعة النطاق.

ما الذي يحدد فرن البوتقة؟

السمة المميزة لهذا الفرن ليست حجمه أو نطاق درجة حرارته، بل بنيته المعمارية. يأتي الاسم من "البوتقة" (muffle)، وهي حجرة داخلية معزولة تحتوي على العينة.

مبدأ العزل

تخلق البوتقة حاجزًا بين المادة التي يتم تسخينها ومصدر تلك الحرارة.

في الأفران التقليدية التي تعمل بالوقود، يمنع هذا العزل العينة من ملامسة نواتج الاحتراق الضارة مثل الغاز والسخام.

في الأفران الكهربائية الحديثة، تفصل حجرة البوتقة العينة عن التلامس المباشر مع عناصر التسخين، مما يحمي العينة والعناصر مع تعزيز توزيع الحرارة الموحد.

آلية التسخين

تكون أفران البوتقة الحديثة كهربائية بشكل شبه حصري. تعمل عن طريق تمرير تيار كهربائي عبر عناصر تسخين عالية المقاومة، مثل سلك النيكروم.

تقوم هذه العناصر بتسخين جدران حجرة البوتقة المعزولة. ثم تنتقل الحرارة إلى العينة داخل الحجرة بشكل أساسي عن طريق الإشعاع والحمل الحراري، وليس التوصيل المباشر من مصدر الحرارة.

يسمح هذا التسخين غير المباشر، الذي تتم إدارته بواسطة وحدة تحكم PID ويتم مراقبته بواسطة مزدوجة حرارية (thermocouple)، بالتحكم الدقيق والمستقر للغاية في درجة الحرارة.

التطبيقات الشائعة

نظرًا لدقتها ونقاوتها، تعد أفران البوتقة أساسية في البيئات التي قد يؤدي فيها التلوث إلى إفساد العملية.

تشمل الاستخدامات النموذجية التحليل العلمي (مثل تحديد محتوى الرماد في الفحم)، والمعالجة الحرارية للأجزاء المعدنية الصغيرة، وتلبيد السيراميك، وأبحاث المواد في البيئات المخبرية.

كيف يقارن بالأفران الأخرى

فهم فرن البوتقة أسهل عند مقارنته بالأنواع الشائعة الأخرى. تم تصميم بنيته خصيصًا لتلبية الاحتياجات التي لا تستطيع الأفران الأخرى تلبيتها.

فرن البوتقة مقابل الفرن الصناعي العام

يُستخدم فرن البوتقة عادةً لـ العمليات الدفعية (batch processes) الأصغر حجمًا حيث تكون الدقة هي الأهم.

غالبًا ما يتم تصميم الفرن الصناعي لـ التشغيل المستمر واسع النطاق. هذه الأنظمة معقدة، مع سخانات مسبقة وأنظمة عادم مدمجة، وهي مصممة للإنتاجية بدلاً من النقاء التحليلي.

فرن البوتقة مقابل الفرن ذو الإشعال المباشر

هذا هو التمييز الكلاسيكي. في الفرن ذي الإشعال المباشر أو فرن الانعكاس (reverberatory furnace)، يتم تعريض المادة عمدًا للغازات الساخنة وألسنة اللهب الناتجة عن الاحتراق.

هذا فعال لصهر كميات كبيرة من المعدن ولكنه غير مناسب تمامًا للعمليات التي تتطلب جوًا نظيفًا. يحل فرن البوتقة هذه المشكلة عن طريق عزل العينة.

فرن البوتقة مقابل فرن الأنبوب (Tube Furnace)

كلاهما شائع في المختبرات، لكنهما يخدمان احتياجات مختلفة. يستخدم فرن الأنبوب حجرة أسطوانية ضيقة، وهو ممتاز لتسخين العينات الصغيرة مع تجانس حراري استثنائي على طوله.

يحتوي فرن البوتقة على حجرة أكبر على شكل صندوق. هذا يسهل بكثير تحميل وإخراج عينات متعددة أو أجسام أكبر ذات أشكال غير منتظمة قد لا تتناسب مع أنبوب.

فهم المفاضلات

لا يوجد تصميم فرن واحد مثالي لكل مهمة. ترتبط مزايا فرن البوتقة ارتباطًا مباشرًا بقيوده.

الميزة: النقاء والدقة

الحجرة المعزولة هي الفائدة الأساسية. إنها تضمن بيئة تسخين نظيفة وخالية من التلوث، مما يتيح عمليات علمية وتصنيعية دقيقة وقابلة للتكرار.

الميزة: سهولة الاستخدام

يسمح تصميم الحجرة البسيط الشبيه بالصندوق بوضع المواد وإزالتها بسهولة، مما يجعله أداة مرنة لمجموعة متنوعة من أحجام وأشكال العينات.

القيد: الحجم والإنتاجية

أفران البوتقة هي بطبيعتها أجهزة عمليات دفعية. تصميمها غير مناسب لتدفق العمل المستمر وعالي الحجم المطلوب في معظم الإنتاج الصناعي واسع النطاق.

القيد: كفاءة الطاقة على نطاق واسع

على الرغم من أن الوحدات الحديثة معزولة جيدًا وموفرة للطاقة بالنسبة لحجمها، إلا أن تسخين حجرة معزولة بشكل غير مباشر أقل كفاءة في استخدام الطاقة من تسخين المنتج مباشرةً باللهب أو الغاز، خاصة على نطاق صناعي.

اتخاذ الخيار الصحيح لتطبيقك

يعتمد اختيار الفرن الصحيح كليًا على هدفك الأساسي.

• إذا كان تركيزك الأساسي هو معالجة المواد عالية النقاء أو التحليل الدقيق: فإن فرن البوتقة هو الخيار الصحيح لأن حجرة العزل الخاصة به تمنع التلوث.
• إذا كان تركيزك الأساسي هو الإنتاج الصناعي المستمر عالي الحجم: فإن الفرن الصناعي واسع النطاق المصمم للإنتاجية هو الأداة الضرورية.
• إذا كان تركيزك الأساسي هو تحقيق أقصى قدر من التجانس الحراري على عينة أسطوانية صغيرة: فقد يوفر فرن الأنبوب أداءً فائقًا لهذا الشكل الهندسي المحدد.

في نهاية المطاف، يبدأ اختيار الفرن بطرح السؤال عما إذا كانت عمليتك يمكن أن تتحمل التعرض لمصدر حرارة مباشر أو ما إذا كان العزل المطلق أمرًا غير قابل للتفاوض.

جدول الملخص:

الميزة	فرن البوتقة	الفرن الصناعي العام
طريقة التسخين	غير مباشر، عبر حجرة معزولة (بوتقة)	غالبًا تعرض مباشر لمصدر الحرارة/اللهب
الفائدة الأساسية	خالٍ من التلوث، تحكم دقيق في درجة الحرارة	إنتاجية عالية الحجم، كفاءة على نطاق واسع
حالة الاستخدام النموذجية	التحليل المخبري، المعالجة الحرارية، التلبيد	الصهر واسع النطاق، العمليات الصناعية المستمرة
تعرض العينة	معزول عن مصدر الحرارة والنواتج الثانوية	معرض لغازات الاحتراق/العناصر

هل تحتاج إلى فرن يضمن النقاء والدقة لعملك المخبري؟

تتخصص KINTEK في أفران البوتقة عالية الجودة المصممة للتسخين الخالي من التلوث، والتحكم الدقيق في درجة الحرارة، والأداء الموثوق به في البيئات المخبرية. سواء كان تطبيقك هو تحديد محتوى الرماد، أو المعالجة الحرارية، أو أبحاث المواد، فإن معداتنا تضمن نتائج دقيقة وقابلة للتكرار.

اتصل بخبرائنا اليوم للعثور على فرن البوتقة المثالي لاحتياجاتك المخبرية المحددة!

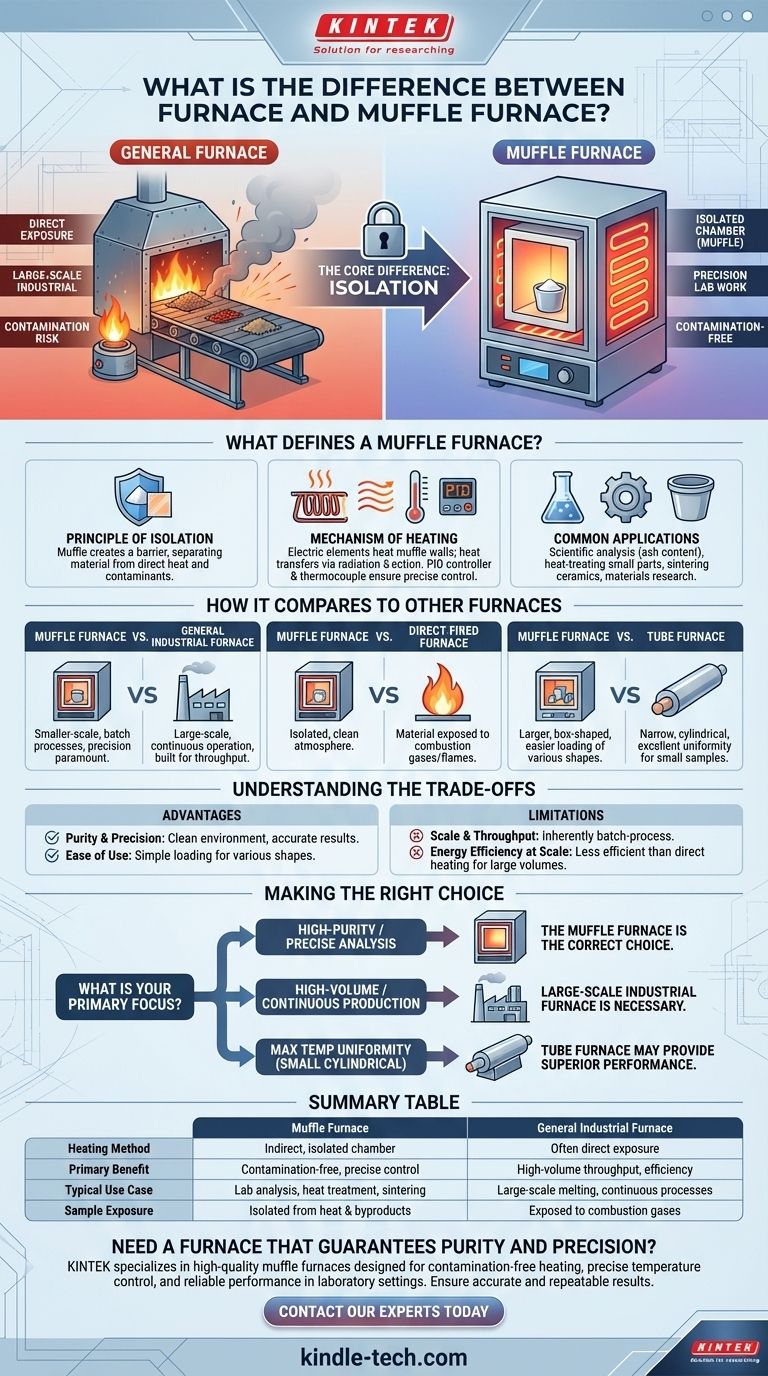

دليل مرئي
