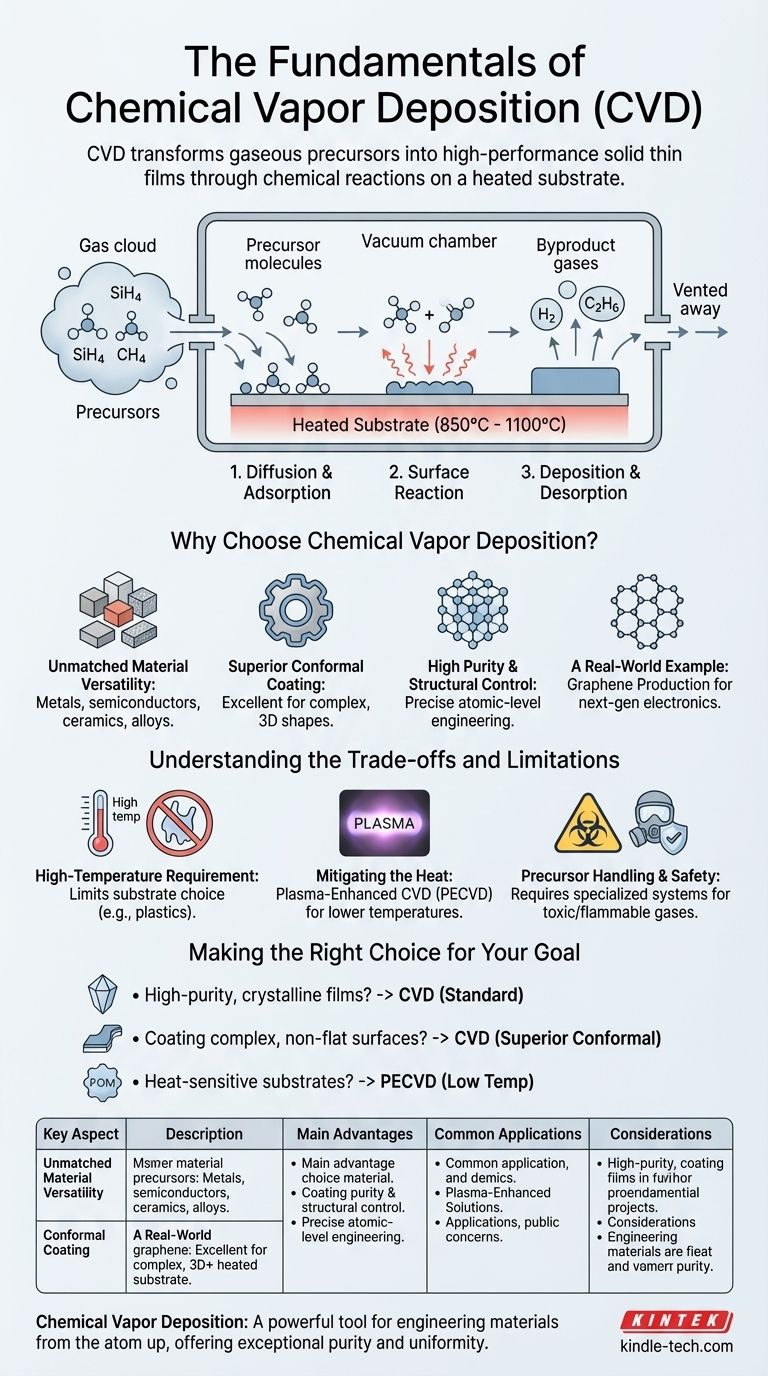

الترسيب الكيميائي للبخار الكيميائي (CVD) هو تقنية مستخدمة على نطاق واسع لترسيب الأغشية الرقيقة والطلاءات على الركائز.وتتضمن العملية التفاعل الكيميائي للسلائف الغازية لتكوين مادة صلبة على الركيزة.وتشمل الخطوات الأساسية للتقنية CVD نقل المواد المتفاعلة إلى الركيزة والتفاعلات السطحية وإزالة المنتجات الثانوية.يمكن تقسيم هذه الخطوات إلى عمليات أكثر تفصيلاً مثل تفاعلات الطور الغازي والامتزاز والانتشار السطحي والتنوي والامتصاص.ويُعد فهم هذه الخطوات أمرًا بالغ الأهمية لتحسين عملية التصوير المقطعي بالقطع القابل للذوبان (CVD) لتحقيق أفلام عالية الجودة بالخصائص المرغوبة.
شرح النقاط الرئيسية:
-
نقل المتفاعلات إلى غرفة التفاعل:
- تنطوي الخطوة الأولى في عملية التفكيك القابل للذوبان في الماء على حركة المتفاعلات الغازية في غرفة التفاعل.ويمكن أن يحدث هذا إما من خلال الحمل الحراري (الحركة السائبة للغاز) أو الانتشار (حركة جزيئات الغاز من التركيز العالي إلى التركيز المنخفض).وتكون المتفاعلات عادةً مركبات متطايرة يمكن تبخيرها ونقلها بسهولة.
-
تفاعلات المرحلة الغازية:
- بمجرد دخول غرفة التفاعل، تخضع المتفاعلات لتفاعلات كيميائية في الطور الغازي.ويمكن أن تنتج هذه التفاعلات أنواع تفاعلية ضرورية لعملية الترسيب.قد تتكون أيضًا منتجات ثانوية خلال هذه المرحلة، والتي يجب إدارتها لتجنب التلوث.
-
النقل عبر الطبقة الحدودية:
- يجب أن تتحرك المتفاعلات بعد ذلك عبر الطبقة الحدودية، وهي طبقة رقيقة من الغاز تتشكل بالقرب من سطح الركيزة.وعادةً ما يكون هذا الانتقال مدفوعًا بالانتشار، حيث يكون تركيز المتفاعلات أعلى في الطور الغازي السائب منه على سطح الركيزة.
-
الامتزاز على سطح الركيزة:
- عند الوصول إلى الركيزة، تمتص المواد المتفاعلة على السطح.ويمكن أن يكون الامتزاز إما فيزيائيًا (قوى فان دير فال الضعيفة) أو كيميائيًا (روابط تساهمية أو أيونية قوية).وهذه الخطوة بالغة الأهمية لأنها تحدد مدى جودة تفاعل المتفاعلات مع الركيزة.
-
التفاعلات السطحية:
- تحدث تفاعلات سطحية غير متجانسة على سطح الركيزة، مما يؤدي إلى تكوين طبقة صلبة.وغالبًا ما يتم تحفيز هذه التفاعلات بواسطة مادة الركيزة نفسها أو بواسطة طبقة محفِّزة مترسبة على الركيزة.يمكن أن تؤثر طبيعة هذه التفاعلات بشكل كبير على خصائص الفيلم المترسب.
-
التنوي والنمو:
- بمجرد أن تبدأ التفاعلات السطحية، تتشكل مواقع التنوي حيث يبدأ الفيلم في النمو.ويمكن أن تتأثر هذه المواقع بالطاقة السطحية للركيزة ودرجة الحرارة ووجود الشوائب.يستمر نمو الفيلم مع امتزاز المزيد من المتفاعلات وتفاعلها في هذه المواقع.
-
امتصاص النواتج الثانوية:
- مع نمو الفيلم، تتشكل منتجات ثانوية متطايرة ويجب امتصاصها من السطح.وتنتشر هذه المنتجات الثانوية من خلال الطبقة الحدودية ويتم إزالتها في النهاية من غرفة التفاعل.وتعد الإزالة الفعالة للمنتجات الثانوية ضرورية للحفاظ على جودة الفيلم المترسب.
-
إزالة المنتجات الثانوية الغازية:
- تتضمن الخطوة الأخيرة إزالة جميع المنتجات الثانوية الغازية من غرفة التفاعل.ويتم تحقيق ذلك عادةً من خلال عمليات الحمل الحراري والانتشار، مما يضمن أن تكون الحجرة نظيفة وجاهزة للدورة التالية من الترسيب.
وباختصار، فإن عملية التفريغ القابل للقنوات CVD عبارة عن سلسلة معقدة من الخطوات التي تنطوي على نقل وتفاعل وإزالة الأنواع الكيميائية المختلفة.يجب التحكم في كل خطوة بعناية لتحقيق خصائص الفيلم المطلوبة، مثل السماكة والتوحيد والالتصاق.يعد فهم هذه الأساسيات أمرًا ضروريًا لأي شخص يشارك في تصميم أنظمة التفريغ القابل للذوبان في القالب CVD أو تحسينها أو تشغيلها.
جدول ملخص:
| الخطوة | الوصف |
|---|---|
| نقل المتفاعلات | حركة المتفاعلات الغازية إلى حجرة التفاعل عن طريق الحمل الحراري أو الانتشار. |
| تفاعلات الطور الغازي | تنتج التفاعلات الكيميائية في الطور الغازي أنواعاً تفاعلية ونواتج ثانوية. |
| الانتقال عبر الطبقة الحدودية | تنتشر المتفاعلات عبر الطبقة الحدودية بالقرب من سطح الركيزة. |
| الامتزاز على سطح الركيزة | تمتص المتفاعلات على الركيزة عن طريق الترابط الفيزيائي أو الكيميائي. |
| التفاعلات السطحية | تشكِّل التفاعلات غير المتجانسة طبقة صلبة، وغالبًا ما يتم تحفيزها بواسطة الركيزة أو طبقة محفِّزة. |
| التنوي والنمو | يبدأ نمو الغشاء في مواقع التنوي التي تتأثر بالطاقة السطحية ودرجة الحرارة والشوائب. |
| امتصاص المنتجات الثانوية | تمتص المنتجات الثانوية المتطايرة من السطح وتنتشر عبر الطبقة الحدودية. |
| إزالة النواتج الثانوية الغازية | تتم إزالة المنتجات الثانوية من الحجرة عن طريق الحمل الحراري والانتشار. |
