ما هي عملية الترسيب الكيميائي للبخار بالبلازما عالية الكثافة (HDP CVD)؟ إتقان ملء الفجوات الخالية من الفراغات لتصنيع أشباه الموصلات

باختصار، الترسيب الكيميائي للبخار بالبلازما عالية الكثافة (HDP-CVD) هو عملية متقدمة تُستخدم لترسيب أغشية رقيقة عالية الجودة، خاصة لملء الفجوات المجهرية ذات نسبة العرض إلى الارتفاع العالية في تصنيع أشباه الموصلات. على عكس الترسيب الكيميائي للبخار (CVD) القياسي، الذي يعتمد بشكل أساسي على الحرارة، يستخدم HDP-CVD بلازما عالية الكثافة مقترنة بالحث (Inductively Coupled) لترسيب المادة ونحتها (Sputtering) في نفس الوقت. يمنع هذا الإجراء المزدوج تكون الفراغات ويخلق طبقة كثيفة وموحدة.

الفرق الحاسم في HDP-CVD هو قدرته على أداء الترسيب والنحت المتزامن. تسمح هذه الخاصية الفريدة بملء الأخاديد العميقة والضيقة دون إنشاء الفراغات أو اللحامات التي تعاني منها طرق الترسيب الأقل تقدمًا.

الأساس: فهم الترسيب الكيميائي للبخار الأساسي (CVD)

ما هو الترسيب الكيميائي للبخار؟

الترسيب الكيميائي للبخار (CVD) هو عملية أساسية لإنتاج مواد صلبة عالية الأداء كأغشية رقيقة. يتضمن إدخال غاز أو أكثر من سلائف متطايرة إلى غرفة التفاعل.

تتفاعل هذه الغازات أو تتحلل على سطح ركيزة مسخنة، مما يؤدي إلى ترسيب المادة الصلبة المطلوبة. يمكن أن يكون الغشاء الناتج بلوريًا أو غير متبلور.

دور الطاقة

في الترسيب الكيميائي للبخار الحراري التقليدي، توفر درجات الحرارة العالية (غالبًا >600 درجة مئوية) الطاقة اللازمة لكسر الروابط الكيميائية في غازات السلائف ولتحفيز تفاعل الترسيب.

يتم التحكم في خصائص الغشاء النهائي عن طريق تعديل ظروف مثل درجة الحرارة والضغط والغازات المحددة المستخدمة.

التطور إلى البلازما عالية الكثافة

التجاوز الحراري: الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)

لترسيب الأغشية في درجات حرارة أقل، تم تطوير الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD). بدلاً من الاعتماد فقط على الطاقة الحرارية، يستخدم PECVD مجالًا كهربائيًا لتأيين غازات السلائف، مما يخلق بلازما.

تحتوي هذه البلازما على أيونات وجذور حرة عالية التفاعل يمكنها ترسيب غشاء في درجات حرارة أقل بكثير (عادةً 200-400 درجة مئوية)، مما يجعلها مناسبة لمجموعة أوسع من المواد.

لماذا تعتبر البلازما "عالية الكثافة" مهمة

يعد HDP-CVD شكلاً متخصصًا من أشكال PECVD. إنه يستخدم بلازما مؤينة بكثافة أكبر بكثير - عادةً 100 إلى 1000 مرة أكثر كثافة - من تلك المستخدمة في أنظمة PECVD التقليدية.

يتم توليد هذه البلازما عالية الكثافة عادةً بواسطة مصدر بلازما مقترن بالحث (ICP)، والذي ينقل الطاقة بكفاءة إلى الغاز. يتيح ذلك تشغيل العملية عند ضغوط أقل، مما يحسن نقاء الغشاء وتجانسه.

الآلية الأساسية: التذرير + الترسيب

السمة المميزة لـ HDP-CVD هي تطبيق تحيز تردد لاسلكي (RF) منفصل على حامل الركيزة (مشبك الرقاقة). يجذب هذا التحيز الأيونات الموجبة من البلازما عالية الكثافة، مما يتسبب في تسارعها نحو الركيزة. تقصف هذه الأيونات النشطة السطح ماديًا، وهي عملية تُعرف باسم التذرير (Sputtering).

النتيجة هي توازن ديناميكي: تقوم غازات السلائف بترسيب غشاء باستمرار، بينما يقوم إجراء التذرير بنحته باستمرار. نظرًا لأن التذرير موجه للغاية (عموديًا على السطح)، فإنه يزيل بشكل تفضيلي المادة من الزوايا العلوية للأخدود، مما يبقيه مفتوحًا ويسمح بملء القاع بالكامل.

فهم المفاضلات

الميزة: ملء فجوات فائق

السبب الرئيسي لاستخدام HDP-CVD هو قدرته التي لا مثيل لها على تحقيق ملء خالٍ من الفراغات للهياكل ذات نسبة العرض إلى الارتفاع العالية، مثل الفجوات بين خطوط المعادن في الدائرة المتكاملة. لا توجد تقنية ترسيب أخرى تؤدي هذه المهمة بفعالية.

الميزة: أغشية عالية الجودة في درجات حرارة منخفضة

تنتج البلازما عالية الكثافة غشاءً كثيفًا وعالي الجودة بخصائص كهربائية وميكانيكية ممتازة. يتم تحقيق ذلك في درجة حرارة ركيزة منخفضة نسبيًا، مما يمنع تلف هياكل الجهاز الأساسية.

العيب: تعقيد العملية والتكلفة

تعتبر مفاعلات HDP-CVD أكثر تعقيدًا وتكلفة بكثير من أنظمة PECVD أو CVD الحرارية القياسية. تضيف الحاجة إلى مصادر منفصلة لتوليد البلازما وتحيز الركيزة إلى التكلفة وتحديات التحكم في العملية.

العيب: احتمالية تلف الركيزة

يمكن أن يتسبب قصف الأيونات عالي الطاقة الذي يتيح تأثير التذرير أيضًا في حدوث تلف مادي لسطح الركيزة. يتطلب هذا ضبطًا دقيقًا لمعلمات العملية لتحقيق التوازن بين فوائد ملء الفجوات وخطر تلف الجهاز.

اتخاذ القرار الصحيح لتطبيقك

يعتمد اختيار طريقة الترسيب كليًا على القيود الهندسية والحرارية لتطبيقك.

• إذا كان تركيزك الأساسي هو الملء الخالي من الفراغات للأخاديد العميقة والضيقة: يعد HDP-CVD الحل الحاسم وغالبًا الوحيد القابل للتطبيق.
• إذا كان تركيزك الأساسي هو طلاء متوافق بسيط على سطح مستوٍ نسبيًا: يعد PECVD القياسي بديلاً أبسط وأكثر فعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو تحقيق أعلى درجة من النقاء على ركيزة متسامحة حراريًا: قد يظل الترسيب الكيميائي للبخار الحراري التقليدي عالي الحرارة هو الخيار الأفضل.

في نهاية المطاف، يعد HDP-CVD أداة متخصصة مصممة لحل أحد أصعب التحديات في التصنيع الدقيق الحديث: ملء الفجوات التي هي أعمق بكثير من عرضها بشكل مثالي.

جدول الملخص:

الميزة	HDP-CVD	PECVD القياسي	CVD الحراري
الآلية الأساسية	الترسيب والتذرير المتزامن	الترسيب المعزز بالبلازما	التحلل الحراري
قدرة ملء الفجوات	متفوقة (خالية من الفراغات)	محدودة	ضعيفة
درجة حرارة العملية	منخفضة (200-400 درجة مئوية)	منخفضة (200-400 درجة مئوية)	عالية (>600 درجة مئوية)
جودة الغشاء	كثيف وعالي الجودة	جيد	نقاء عالٍ
التكلفة والتعقيد	عالية	متوسطة	منخفضة إلى متوسطة

هل تعاني من ملء الفجوات الخالي من الفراغات في عملية تصنيع أشباه الموصلات لديك؟ تتخصص KINTEK في المعدات المخبرية المتقدمة والمواد الاستهلاكية للاحتياجات المخبرية الصعبة. يمكن لخبرتنا في تقنيات الترسيب مساعدتك في اختيار الحل المناسب لتطبيقك المحدد.

اتصل بخبرائنا اليوم عبر نموذج الاتصال الخاص بنا لمناقشة كيف يمكن لحلولنا تعزيز عملية التصنيع الدقيق لديك وتحقيق نتائج متفوقة.

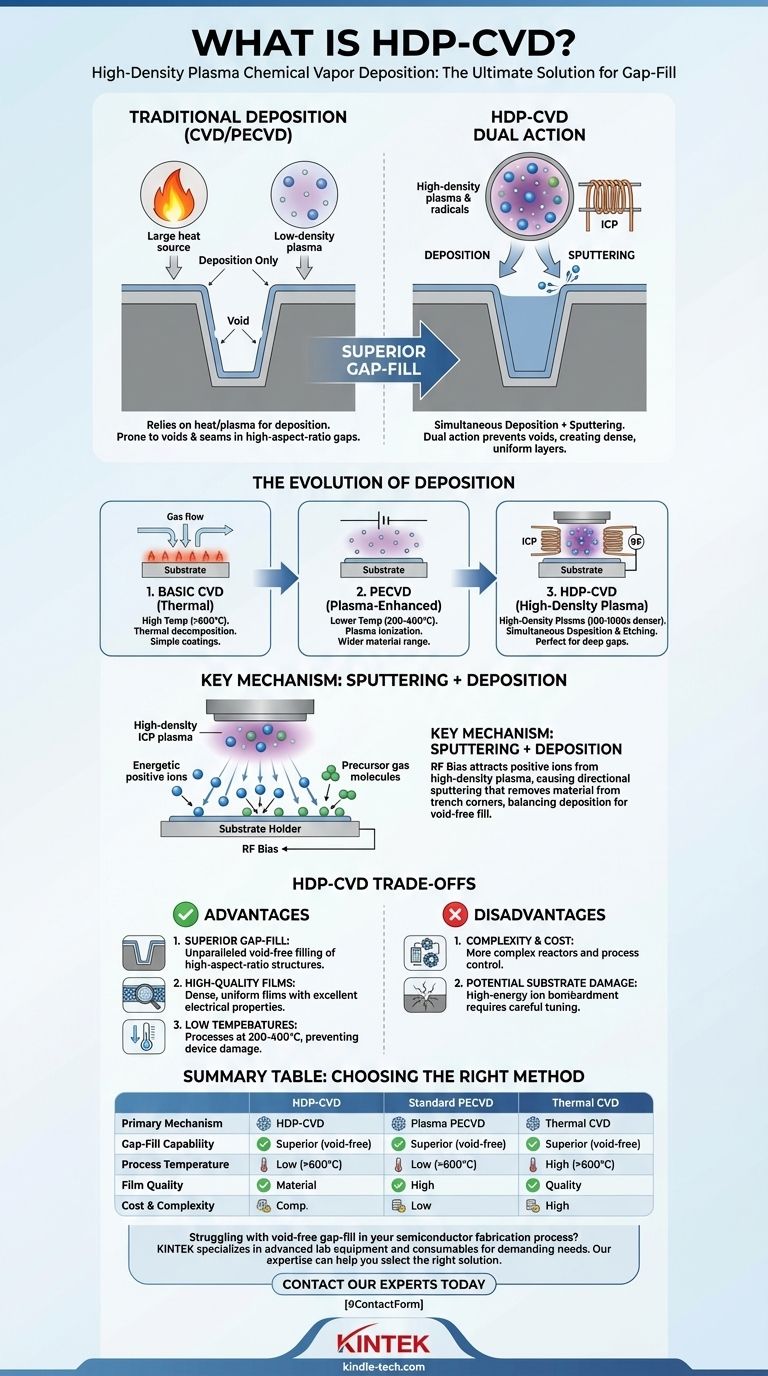

دليل مرئي
