ما هي عملية فرن الحث؟ أطلق العنان لصهر المعادن السريع والنظيف

في جوهرها، تستخدم عملية فرن الحث مجالًا مغناطيسيًا قويًا ومتناوبًا لإحداث تيارات كهربائية مباشرة داخل المعدن المراد صهره. تولد هذه التيارات، المعروفة بالتيارات الدوامية، حرارة شديدة من خلال المقاومة الكهربائية للمعدن نفسه، مما يؤدي إلى صهره بسرعة وكفاءة دون أي لهب خارجي أو عنصر تسخين يتصل به مباشرة.

المبدأ الأساسي لفرن الحث هو تحويل شحنة المعدن نفسها إلى مصدر للحرارة. باستخدام الكهرومغناطيسية، يتجاوز الفرن طرق التسخين التقليدية، مما يؤدي إلى صهر أسرع وأنظف وأكثر تحكمًا.

المبدأ الأساسي: كيف يولد الحث الحرارة

لفهم العملية حقًا، من الأفضل التفكير فيها كسلسلة من الخطوات التي تحول الطاقة الكهربائية إلى طاقة حرارية داخل المادة المستهدفة.

الخطوة 1: تحويل الطاقة

تبدأ العملية بمصدر الطاقة. يستقبل التيار المتردد (AC) ثلاثي الأطوار القياسي من الشبكة الكهربائية (على سبيل المثال، 50/60 هرتز).

يتم تحويل طاقة الشبكة هذه إلى شكل مختلف، غالبًا ما يتم تقويمها إلى تيار مباشر (DC) ثم عكسها مرة أخرى إلى تيار متردد أحادي الطور بتردد أعلى بكثير (عادةً من 150 هرتز إلى 8000 هرتز). يعد التحكم في التردد هذا أمرًا بالغ الأهمية لتحقيق الكفاءة.

الخطوة 2: إنشاء المجال المغناطيسي

يتم إرسال هذا التيار المتردد عالي التردد عبر ملف نحاسي مجوف، يُعرف باسم المحث.

عندما يتدفق التيار عبر الملف، فإنه يولد مجالًا مغناطيسيًا قويًا وسريع التناوب في الفراغ داخل وحول الملف.

الخطوة 3: إحداث التيارات الدوامية

يتم وضع المعدن المراد صهره ("الشحنة") داخل بوتقة، والتي توضع داخل ملف الحث. يمر المجال المغناطيسي القوي مباشرة عبر المعدن الموصل.

يُحدث هذا المجال المتذبذب تيارات كهربائية دائرية داخل شحنة المعدن نفسها. تسمى هذه التيارات بالتيارات الدوامية.

الخطوة 4: التسخين من خلال المقاومة (تأثير جول)

يمتلك المعدن مقاومة كهربائية طبيعية. عندما تتدفق التيارات الدوامية المستحثة ضد هذه المقاومة، فإنها تولد احتكاكًا وحرارة هائلين. تُعرف هذه الظاهرة باسم تأثير جول.

الأهم من ذلك، أن الحرارة تتولد داخل المعدن. لا يقوم الفرن بتسخين المعدن؛ بل يقوم المعدن بتسخين نفسه من الداخل، مما يؤدي إلى صهر سريع وموحد للغاية.

الخطوة 5: حركة التحريك الطبيعية

تخلق القوى المغناطيسية وحركة التيارات الدوامية تأثير تحريك أو دوران قوي داخل المعدن المنصهر.

تعد حركة التحريك المتأصلة هذه ميزة رئيسية، حيث تضمن أن يكون للمصهور درجة حرارة وتركيب كيميائي موحد، وهو أمر حيوي لإنتاج سبائك عالية الجودة.

المكونات الأساسية لنظام فرن الحث

فرن الحث هو أكثر من مجرد صندوق؛ إنه نظام من المكونات المتكاملة بعناية.

وحدة إمداد الطاقة

هذا هو عقل الفرن. يقوم بالمهمة الحاسمة المتمثلة في تحويل طاقة الشبكة إلى التيار عالي التردد اللازم لتشغيل عملية الحث. ويشمل المقومات والمكثفات والعاكسات.

ملف الحث (المحث)

عادة ما يكون هذا أنبوبًا من النحاس الثقيل، ملفوفًا على شكل ملف. غالبًا ما يكون مجوفًا للسماح بتبريد الماء، حيث أن التيارات الهائلة التي يحملها تولد حرارتها الخاصة.

البوتقة أو جسم الفرن

هذه هي الحاوية المبطنة بالحراريات التي تحمل شحنة المعدن. يجب أن تكون قادرة على تحمل درجات الحرارة القصوى ومصنوعة من مادة لا تتفاعل مع المعدن المنصهر.

نظام التحكم

يراقب هذا النظام الإلكتروني الحديث وينظم العملية بأكملها. يتحكم في مستويات الطاقة والتردد ودرجة الحرارة وأنظمة التبريد لضمان التشغيل الآمن والفعال.

فهم المفاضلات

على الرغم من فعاليته العالية، فإن عملية الحث لها خصائص محددة تقدم مفاضلات.

متطلبات المواد الموصلة

يعتمد المبدأ بأكمله على إحداث تيار في الشحنة. لذلك، فإن أفران الحث فعالة فقط لصهر المواد الموصلة كهربائيًا، وخاصة المعادن. لا يمكن استخدامها لتسخين المواد غير الموصلة مثل السيراميك مباشرة.

تكلفة رأسمالية أولية عالية

إن الإلكترونيات الكهربائية المتطورة، والملفات النحاسية الثقيلة، وأنظمة التحكم القوية تجعل أفران الحث استثمارًا رأسماليًا كبيرًا مقارنة بأفران الاحتراق الأبسط.

تآكل البطانة الحرارية

تضع الحرارة الشديدة وحركة التحريك القوية للحمام المنصهر ضغطًا كبيرًا على البطانة الحرارية للبوتقة. هذه البطانة هي مادة استهلاكية تتطلب مراقبة واستبدالًا منتظمين، مما يساهم في تكاليف التشغيل.

الأنواع الشائعة لأفران الحث

تم تحسين التصميمات المختلفة لتطبيقات مختلفة.

أفران الحث بدون قلب

هذا هو التصميم الأكثر شيوعًا، حيث توضع البوتقة التي تحتوي على الشحنة مباشرة داخل ملف الحث. إنها متعددة الاستخدامات، ومثالية لمجموعة واسعة من المعادن والسبائك، ومثالية للصهر على دفعات.

أفران الحث ذات القناة (من نوع القلب)

يعمل هذا التصميم بشكل أشبه بالمحول. يتم لف ملف الحث حول قلب حديدي، وتشكل حلقة من المعدن المنصهر الملف الثانوي. تتولد الحرارة في هذه الحلقة وتنتشر في حمام أكبر. هذه الأفران مناسبة بشكل أفضل للاحتفاظ بكميات كبيرة من المعدن المنصهر عند درجة حرارة بدلاً من الصهر من البارد.

أفران الحث الفراغية (VIM)

يتم وضع فرن بدون قلب داخل غرفة يتم إزالة جميع الهواء منها. يمنع الصهر في الفراغ المعدن المنصهر من التفاعل مع الأكسجين والغازات الأخرى، وهو أمر ضروري لإنتاج سبائك فائقة النقاء وعالية الأداء لتطبيقات الفضاء أو الطب.

اتخاذ القرار الصحيح لتطبيقك

• إذا كان تركيزك الأساسي هو الصهر المرن على دفعات لمختلف السبائك: يوفر فرن الحث بدون قلب أفضل تنوع وتحكم.
• إذا كان تركيزك الأساسي هو الاحتفاظ بكميات كبيرة أو التسخين الفائق لمعدن واحد: يوفر فرن الحث ذو القناة كفاءة ممتازة في استخدام الطاقة للحفاظ على درجة الحرارة.
• إذا كان تركيزك الأساسي هو النقاء والجودة المطلقة للمعادن التفاعلية: فرن الحث الفراغي هو الخيار الوحيد للتخلص من تلوث الغاز.

يمنحك فهم هذه العملية القدرة على اختيار وتشغيل التقنية الدقيقة اللازمة لتحقيق نتائج معدنية فائقة.

جدول الملخص:

المرحلة الرئيسية	العملية	الغرض
تحويل الطاقة	يحول التيار المتردد للشبكة إلى تيار متردد عالي التردد	يخلق التيار المناسب للتسخين الفعال
إنشاء المجال المغناطيسي	يتدفق التيار المتردد عالي التردد عبر ملف نحاسي	يولد مجالًا مغناطيسيًا قويًا ومتناوبًا
إحداث التيار الدوامي	يمر المجال المغناطيسي عبر شحنة المعدن الموصلة	يُحدث تيارات كهربائية (تيارات دوامية) داخل المعدن
تسخين جول	تتدفق التيارات الدوامية ضد المقاومة الكهربائية للمعدن	يولد حرارة داخلية شديدة لصهر المعدن
التحريك الطبيعي	تخلق القوى المغناطيسية دورانًا في المعدن المنصهر	يضمن درجة حرارة وتركيبًا كيميائيًا موحدين

هل أنت مستعد لتحقيق نتائج معدنية فائقة؟

في KINTEK، نحن متخصصون في توفير معدات المختبرات عالية الأداء، بما في ذلك أفران الحث المصممة خصيصًا لصهر المعادن الدقيق وإنتاج السبائك. سواء كنت بحاجة إلى تعدد استخدامات فرن بدون قلب، أو كفاءة فرن القناة، أو النقاء المطلق لفرن الحث الفراغي، فإن حلولنا توفر صهرًا أسرع، ونتائج أنظف، وتحكمًا استثنائيًا.

دع خبرائنا يساعدونك في اختيار التقنية المناسبة لاحتياجات مختبرك المحددة. اتصل بـ KINTEK اليوم للحصول على استشارة واكتشف كيف يمكن لمعداتنا الموثوقة أن تعزز عمليات البحث والتطوير والإنتاج لديك.

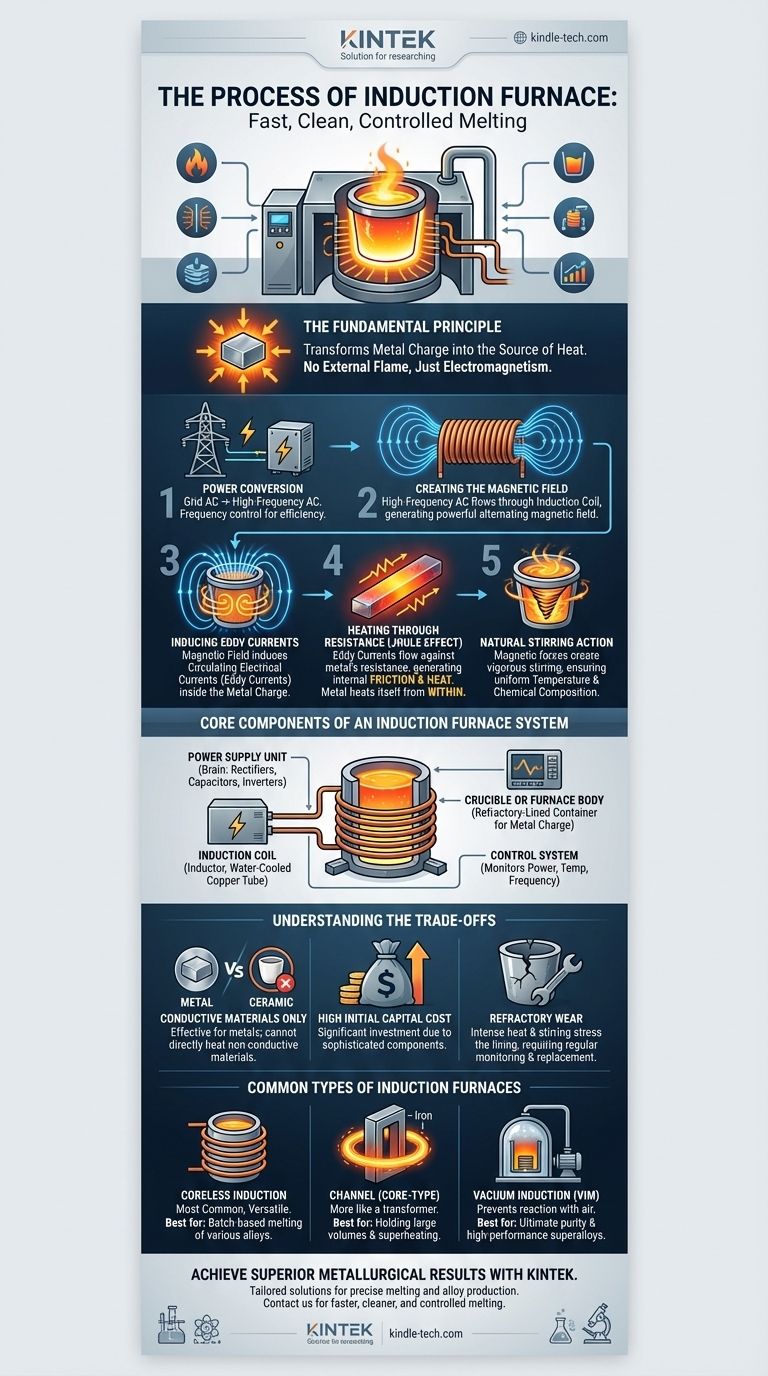

دليل مرئي
