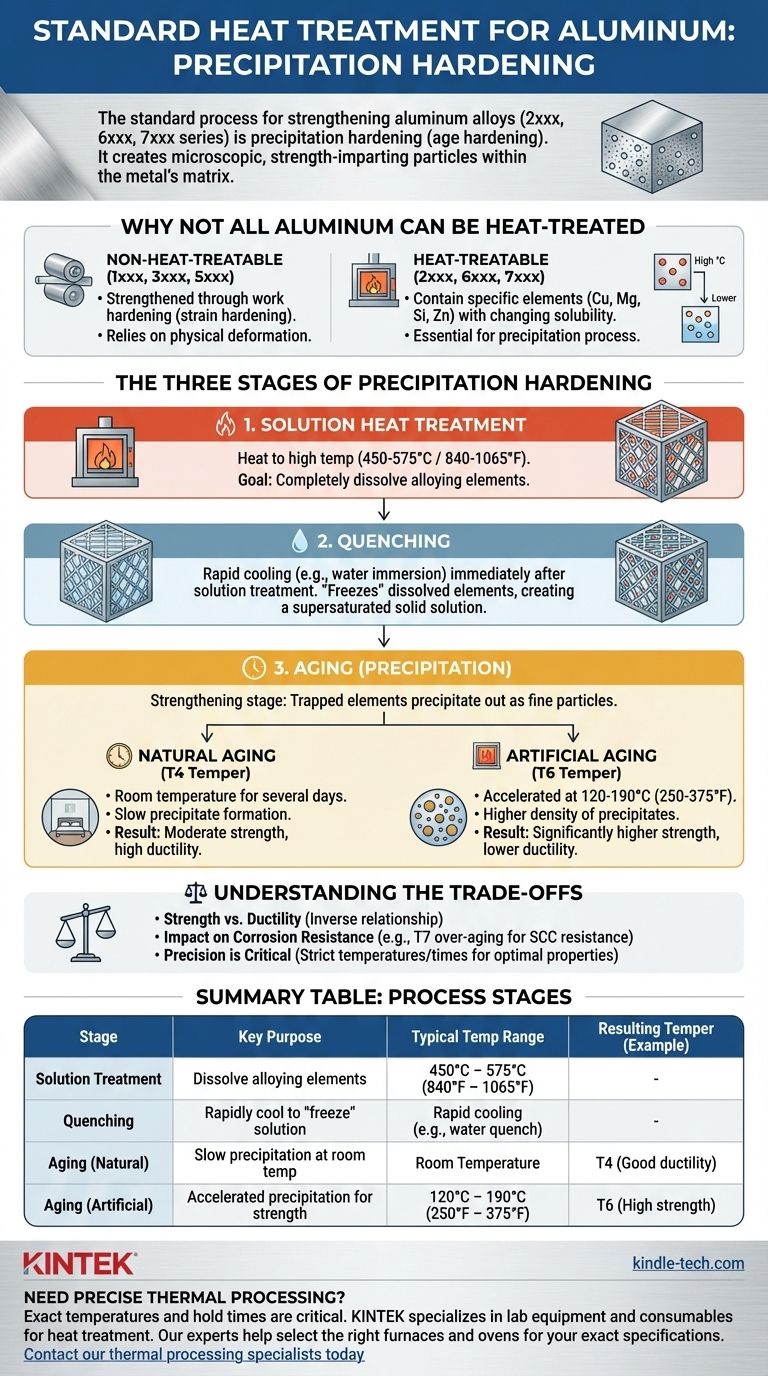

ما هي المعالجة الحرارية القياسية للألومنيوم؟ دليل لتقسية الترسيب

المعالجة الحرارية القياسية لتقوية سبائك الألومنيوم القابلة للتطبيق هي عملية متعددة المراحل تسمى تقوية الترسيب، والمعروفة أيضًا باسم التقسية بالشيخوخة. على عكس تقوية الفولاذ، التي تعتمد على التغيرات الطورية في التركيب البلوري للحديد والكربون، تعمل هذه العملية عن طريق إنشاء جزيئات مجهرية مانحة للقوة داخل المصفوفة المعدنية للألومنيوم.

المبدأ الأساسي للمعالجة الحرارية للألومنيوم ليس جعل المعدن نفسه أكثر صلابة، بل التحكم بدقة في تكوين وتوزيع "الترسيبات" للعناصر السبائكية. تعمل هذه الجزيئات الدقيقة كعوائق داخل البنية الحبيبية للمعدن، مما يمنع الحركة الداخلية ويزيد بشكل كبير من القوة والصلابة الكلية للمادة.

لماذا لا يمكن معالجة جميع أنواع الألومنيوم حرارياً

من النقاط الشائعة التي تسبب الارتباك الافتراض بأن جميع سبائك الألومنيوم يمكن تقويتها بالمعالجة الحرارية. تعتمد القدرة على التقسية بالترسيب كليًا على التركيب الكيميائي للسبيكة.

التقسية بالتشغيل مقابل المعالجة الحرارية

تعتبر السبائك من سلسلة 1xxx و 3xxx و 5xxx غير قابلة للمعالجة الحرارية. تكتسب قوتها من خلال التقسية بالانفعال (المعروفة أيضًا بالتقسية بالتشغيل)، والتي تتضمن تشكيل المعدن ماديًا عن طريق درفلة أو سحب المعدن في درجة حرارة باردة.

دور عناصر السبائك المحددة

تحتوي السبائك القابلة للمعالجة الحرارية، بشكل أساسي في سلسلة 2xxx و 6xxx و 7xxx، على عناصر محددة مثل النحاس والمغنيسيوم والسيليكون والزنك. تتميز هذه العناصر بقابلية ذوبان متغيرة في الألومنيوم عند درجات حرارة مختلفة، وهي خاصية ضرورية لعملية الترسيب.

المراحل الثلاث لتقسية الترسيب

العملية عبارة عن تسلسل حراري دقيق. تخدم كل مرحلة غرضًا مميزًا وحاسمًا في تطوير الخصائص الميكانيكية النهائية للسبيكة.

المرحلة 1: معالجة المحلول الحرارية

الخطوة الأولى هي تسخين السبيكة إلى درجة حرارة عالية وموحدة — عادةً ما بين 450 إلى 575 درجة مئوية (840 إلى 1065 درجة فهرنهايت)، اعتمادًا على السبيكة المحددة.

الهدف هنا هو إذابة عناصر السبائك بالكامل في الألومنيوم، مما يخلق "محلولًا صلبًا". هذا يشبه إذابة السكر في الماء الساخن؛ حيث تتوزع العناصر بالتساوي في جميع أنحاء التركيب المعدني.

المرحلة 2: التبريد السريع (الإخماد)

مباشرة بعد معالجة المحلول الحرارية، يتم تبريد المادة بسرعة، عادة عن طريق الغمر في الماء. هذه خطوة حاسمة وحساسة للوقت.

يعمل التبريد السريع على "تجميد" عناصر السبائك المذابة في مكانها، مما يخلق محلولًا صلبًا فوق مشبع. تُحبس العناصر داخل شبكة الألومنيوم ولا يتوفر لها الوقت للترسب.

المرحلة 3: الشيخوخة (الترسيب)

هذه هي المرحلة النهائية حيث تحدث التقوية الفعلية. تبدأ عناصر السبائك المحبوسة في الترسيب من المحلول، مكونة جزيئات دقيقة جدًا وموزعة بشكل موحد. يتم ذلك بإحدى طريقتين.

الشيخوخة الطبيعية (درجة T4): تحدث هذه العملية بترك المادة في درجة حرارة الغرفة لعدة أيام. تتشكل الترسيبات ببطء، مما ينتج عنه مادة قوية إلى حد ما ومرنة للغاية.

الشيخوخة الاصطناعية (درجة T6): يتم تسريع هذه العملية بتسخين المادة إلى درجة حرارة منخفضة نسبيًا — عادةً من 120 إلى 190 درجة مئوية (250 إلى 375 درجة فهرنهايت) — والاحتفاظ بها لفترة محددة. ينتج عن ذلك عدد وكثافة أكبر من الترسيبات، مما يؤدي إلى قوة وصلابة أعلى بكثير، وغالبًا ما يكون مصحوبًا بانخفاض طفيف في الليونة.

فهم المقايضات

تحديد المعالجة الحرارية لا يتعلق فقط بزيادة القوة إلى أقصى حد؛ بل يتضمن سلسلة من المقايضات الهندسية التي تؤثر على الأداء.

القوة مقابل الليونة

هناك دائمًا علاقة عكسية بين القوة والليونة. ستكون درجة T6 المعالجة صناعياً أقوى بكثير ولكنها أقل تسامحاً وأكثر هشاشة من درجة T4 المعالجة طبيعياً لنفس السبيكة.

التأثير على مقاومة التآكل

يمكن أن تغير عملية المعالجة الحرارية مقاومة السبيكة للتآكل. على سبيل المثال، في بعض سبائك سلسلة 7xxx، تُستخدم عملية "الشيخوخة المفرطة" (درجة T7) عمدًا لتحسين مقاومة التصدع الناتج عن تآكل الإجهاد (SCC)، وإن كان ذلك مع انخفاض طفيف في ذروة القوة مقارنة بدرجة T6.

الحاجة الماسة للدقة

يتم تحديد درجات الحرارة والفترات الزمنية لكل مرحلة بدقة لكل سبيكة. يمكن أن تؤدي الانحرافات الطفيفة إلى عدم اكتمال الذوبان، أو تكوين ترسيبات غير صحيح، أو إجهادات داخلية، وكلها تؤدي إلى خصائص ميكانيكية دون المستوى وفشل محتمل للجزء.

اتخاذ القرار الصحيح لهدفك

يعد اختيار السبيكة ودرجة الحرارة الصحيحة أمرًا أساسيًا لتصميم ناجح. يجب أن يسترشد قرارك بمتطلبات الأداء الأساسية للمكون.

• إذا كان تركيزك الأساسي هو أقصى قوة وصلابة: حدد درجة حرارة معالجة صناعية كاملة، مثل 6061-T6 أو 7075-T6.
• إذا كان تركيزك الأساسي هو قابلية التشكيل قبل التقوية: احصل على المادة في حالة ملدنة (O) أو مبردة حديثًا (T4)، ثم قم بتشكيل الجزء، ثم قم بإجراء عملية الشيخوخة الاصطناعية.
• إذا كان تركيزك الأساسي هو الموازنة بين القوة والمتانة الكسرية: فكر في درجة T4 المعالجة طبيعياً أو درجة حرارة متخصصة مصممة لتحمل التلف.
• إذا كان تركيزك الأساسي هو مقاومة التصدع الناتج عن تآكل الإجهاد في سبيكة 7xxx: حدد درجة حرارة مفرطة الشيخوخة مثل T73 أو T76 بدلاً من درجة T6 ذات ذروة القوة.
• إذا كانت المعالجة الحرارية غير مجدية أو ضرورية: اختر سبيكة غير قابلة للمعالجة الحرارية من سلسلة 3xxx أو 5xxx وحدد المستوى المطلوب من التقسية بالانفعال (على سبيل المثال، H32، H34).

يمنحك فهم هذه العملية القدرة على اختيار وتحديد سبيكة الألومنيوم ودرجة الحرارة الدقيقة لتلبية متطلبات أداء مشروعك.

جدول الملخص:

مرحلة المعالجة الحرارية	الغرض الرئيسي	نطاق درجة الحرارة النموذجي	درجة الحرارة الناتجة (مثال)
معالجة المحلول	إذابة عناصر السبائك	450 درجة مئوية – 575 درجة مئوية (840 درجة فهرنهايت – 1065 درجة فهرنهايت)	-
التبريد السريع (الإخماد)	تبريد سريع "لتجميد" المحلول	تبريد سريع (مثل التبريد بالماء)	-
الشيخوخة (الطبيعية)	ترسيب بطيء في درجة حرارة الغرفة	درجة حرارة الغرفة	T4 (ليونة جيدة)
الشيخوخة (الاصطناعية)	ترسيب متسارع للقوة	120 درجة مئوية – 190 درجة مئوية (250 درجة فهرنهايت – 375 درجة فهرنهايت)	T6 (قوة عالية)

هل تحتاج إلى معالجة حرارية دقيقة لمكونات الألومنيوم الخاصة بك؟ تعد درجات الحرارة وأوقات الاحتفاظ الدقيقة حاسمة لتحقيق الخصائص المادية المطلوبة. تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية لاختبار المواد وعمليات المعالجة الحرارية. يمكن لخبرائنا مساعدتك في اختيار الأفران المناسبة لضمان تلبية سبائك الألومنيوم الخاصة بك للمواصفات الدقيقة. اتصل بمتخصصي المعالجة الحرارية لدينا اليوم لمناقشة متطلبات تطبيقك.
